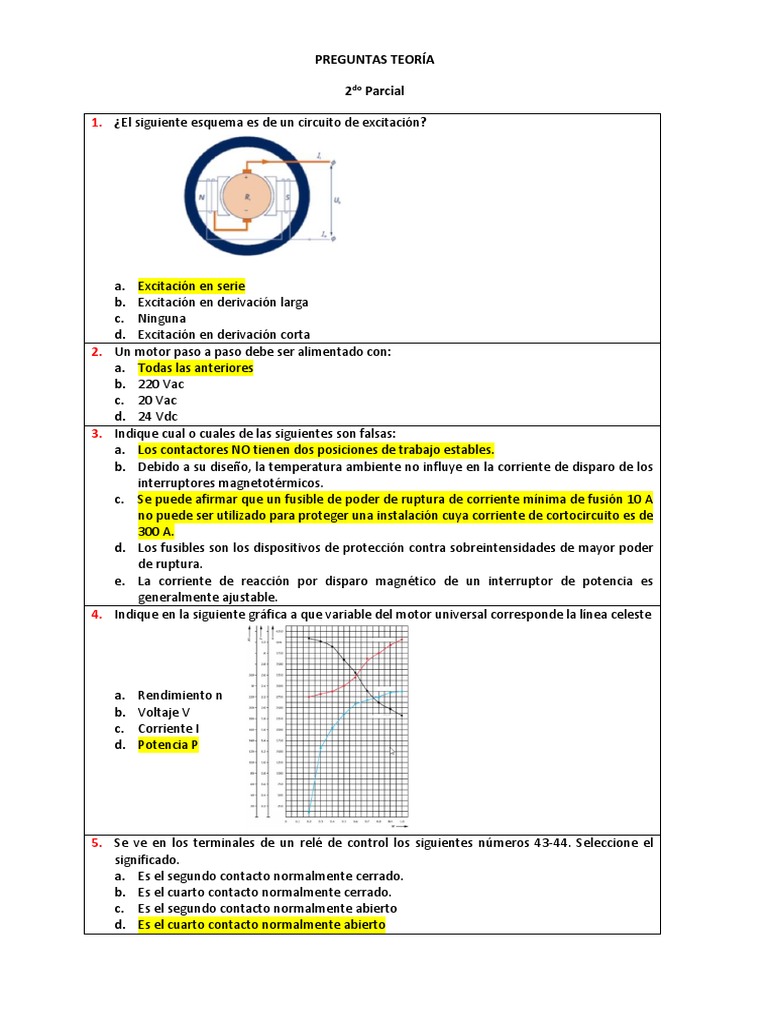

PREGUNTAS TEORÍA
2do Parcial
1. ¿El siguiente esquema es de un circuito de excitación?
a. Excitación en serie
b. Excitación en derivación larga
c. Ninguna
d. Excitación en derivación corta
2. Un motor paso a paso debe ser alimentado con:
a. Todas las anteriores
b. 220 Vac
c. 20 Vac
d. 24 Vdc
3. Indique cual o cuales de las siguientes son falsas:
a. Los contactores NO tienen dos posiciones de trabajo estables.
b. Debido a su diseño, la temperatura ambiente no influye en la corriente de disparo de los
interruptores magnetotérmicos.
c. Se puede afirmar que un fusible de poder de ruptura de corriente mínima de fusión 10 A
no puede ser utilizado para proteger una instalación cuya corriente de cortocircuito es de
300 A.
d. Los fusibles son los dispositivos de protección contra sobreintensidades de mayor poder
de ruptura.
e. La corriente de reacción por disparo magnético de un interruptor de potencia es
generalmente ajustable.
4. Indique en la siguiente gráfica a que variable del motor universal corresponde la línea celeste
a. Rendimiento n
b. Voltaje V
c. Corriente I
d. Potencia P
5. Se ve en los terminales de un relé de control los siguientes números 43-44. Seleccione el

significado.
a. Es el segundo contacto normalmente cerrado.
b. Es el cuarto contacto normalmente cerrado.
c. Es el segundo contacto normalmente abierto
d. Es el cuarto contacto normalmente abierto
6. Indique cuál de las siguientes afirmaciones es falsa
a. El colector es un conjunto de láminas se cobre, denominadas delgas.
b. Se tienen tantos colectores como bobinas se tengan en el campo.
c. Un colector es un método para NO hacer una conexión eléctrica a través de un
ensamblaje rotativo.
d. La misión del colector consiste en invertir la polaridad de la fem de inducido para
convertirla en una magnitud continua mediante la conmutación a través de una serie de
delgas aisladas y escobillas.
7. Indique en la siguiente gráfica a que variable del motor universal corresponde la línea negra.
a. Rendimiento n
b. Corriente I
c. Potencia P
d. Voltaje V
8. Se tiene un motor asíncrono trifásico en cuya placa de características dice: 230V/400V rpm
1800. ¿Qué tensión debemos tener en las líneas de alimentación para poder hacer un
arranque estrella-triángulo?
a. 230V o 400V
b. 230V
c. 400V
d. 110V
9. ¿Cuál NO es un motor síncrono?
a. Motor paso a paso
b. Motor trifásico serie
c. Motor de reluctancia variable
d. Motor de imán permanente sin escobillas o brushless
10. Indicar cual o cuales de las siguientes afirmaciones con respecto a un motor asíncrono
trifásico son falsas:
a. La velocidad de giro a la que se produce el par máximo es función de la tensión de
alimentación.
b. El par máximo es proporcional al cuadrado de la tensión de alimentación.
c. La velocidad de giro a la que se produce el par máximo depende de la resistencia
rotórica.
d. El par máximo entregado por el motor depende de la resistencia rotórica.
e. El par máximo es proporcional al cuadrado de la tensión de alimentación.
11. El disparo de relé térmico se produce por:
a. Por todas las anteriores
b. Por magnetismo
c. Por sobre tensión
d. Por efecto Joule
12. ¿Qué es un interruptor termomagnético?
a. Es un interruptor de protección contra sobrecargas y cortocircuitos
b. Es un interruptor capaz de cortar la corriente de un circuito a distancia
c. Ninguna de las anteriores
d. Es un interruptor de protección contra contactos indirectos
13. Un condensador de funcionamiento en un motor monofásico sirve para que funciones con
menos vibraciones y su nivel de rendimiento sea menor.
• Verdadero
• Falso
14. El motor shunt posee como característica:
Seleccione una o más de una:
a. El consumo de corriente disminuye con la carga del motor
b. El consumo de corriente aumenta con la carga del motor
c. Velocidades constantes con diferentes cargas
d. Velocidades variables con diferentes cargas
15. Según el diagrama siguiente la conexión del motor Compound es:
Seleccione una:
a. Diferencial corta derivación
b. Acumulativo larga derivación
c. Acumulativo corta derivación
d. Diferencial larga derivación
16. Seleccione el dispositivo que cumple con el siguiente concepto: "Es un aparato capaz de
Interrumpir o abrir un circuito eléctrico cuando ocurren fallas de aislación en un equipo o
instalación eléctrica.
Seleccione una:
a. Interruptor magnetotérmico
b. Breaker
c. Fusible
d. Pulsador
17. Para obtener una corriente continua en un generador, bastara con sustituir los anillos
colectores por dos semicilindros que giren al unísono con la espira
Seleccione una:
• Verdadero
• Falso
18. ¿Qué es un Relé auxiliar?
a. Igual que un contactor pero utilizado para control
b. Un relé con protección térmica
d. Un relé que puede usarse tanto para sistemas de control como de potencia
19. Para arrancar un Motor Trifásico síncrono NO se usa:
a. Arranque por bobinados de amortiguamiento
b. Arranque por resistencias estatóricas
c. Arranque por variador de frecuencia
d. Arranque por un motor externo
20. Indicar cual afirmación es falsa con respecto al ensayo en vacío
a. Proporciona a través de las medidas de tensión, intensidad y potencia en el bobinado
primario los valores directos de la potencia perdida en el hierro.
b. Ninguna de las anteriores.
c. El bobinado secundario no será recorrido por ninguna intensidad y no se tendrán en
cuenta los ínfimos valores de las pérdidas en el cobre para este ensayo.
d. El bobinado secundario si será recorrido por ninguna y no se tendrán en cuenta los
ínfimos valores de las pérdidas en el cobre para este ensayo.
21. Se ve en los terminales de un contactor de control los siguientes números L2-T2. Seleccione
el significado:
a. Es el tercer contacto principal normalmente cerrado
b. Es el segundo contacto principal normalmente cerrado
c. Es el primer contacto principal normalmente abierto
d. Contactos principales normalmente abierto
22. Si una secuencia de fases acb, Van= 100 L -20 entonces Vcn es:
a. 100 L 10
b. 100 L -140
c. 100 L 100
d. 100 L -50
23. Indique cual respuesta es falsa con respecto a la excitatriz
a. Ninguna de las anteriores
b. Su función es control de tensión en terminales del generador
c. Permite control de flujo de potencia reactiva
d. Provee corriente al arrollamiento de campo de la máquina sincrónica
e. Todas las anteriores
24. El generador de excitación Shunt:
a. Cuando no tiene conectada una carga, la excitación es mínima.
b. Frente a un cortocircuito en la línea, hay que desactivar rápidamente la excitación o esta
se verá gravemente dañada.
c. Cuando no tiene conectada una carga, la excitación es mínima.
d. Suministra energía eléctrica a distintas tensiones.
25. Qué pasa si enchufamos un motor asíncrono preparado para 60Hz en un país donde la
frecuencia de alimentación de la red eléctrica es de 50Hz.
a. Girara a la misma velocidad, pero con más flujo.
b. Girara más lento, pero con menos flujo
d. Girará más lento pero con mas flujo
26. Existen tres maneras de cambiar la velocidad en todo motor seleccione:
a. Aumentar resistividad de la culata
b. Aumentar el número de polos
c. Reducir la resistencia del devanado retórico
d. Cambiar de frecuencia
e. Disminuir entrehierro del motor.
27. Indique en la siguiente gráfica a que variable del motor trifásico de jaula de ardilla
corresponde la línea en celeste.
(Torque o momento de fuerza)
a. Potencia P
b. Voltaje V
c. Corriente I
d. Rendimiento n
corresponde la línea en negro.
a. Potencia P
b. Voltaje V
c. Corriente I
d. Rendimiento n
29. Cual NO es característica del motor serie de corriente continua.
a. Velocidad constante con diferentes cargas.
b. Se dispara fácilmente cuando la carga decrece.
c. Soporta bien las sobrecargas.
d. Se embala el motor cuando no se encuentra conectado a carga.
corresponde la línea en rojo.
e. Potencia P
f. Voltaje V
g. Corriente I
h. Rendimiento n
31. De las siguientes sentencias indique cual es falsa
a. La máquina de corriente continua se utiliza para producir par mecánico (torque) cuando
funciona como motor.
b. La máquina de corriente continua se utiliza para generar una tensión constante cuando
funciona como generador.
c. El estator crea un campo magnético que se le denomina inducido o armadura.
d. El rotor crea un campo magnético que se le denomina inducido o armadura.
significado.
a. Es el quinto contacto normalmente abierto.
b. Es el quinto contacto normalmente cerrado.
c. Es el primer contacto normalmente abierto
d. Es el segundo contacto normalmente cerrado
33. El devanado del estator de un motor de corriente continua posee
a. Alta capacitancia
b. Baja resistividad
c. Alta resistividad
d. Baja capacitancia
34. ¿Qué pasa si enchufamos al revés un motor universal?
a. El sentido de giro es aleatorio dependiendo de cómo coincida el momento de enchufar.
b. Cambia de sentido de giro.
c. Seguirá girando en el mismo sentido.
d. Todas las anteriores.
35. El test de comprobación:
a. Se debe ir variando la tensión para obtener mejores resultados.
b. Se puede realizar con el equipo en pleno funcionamiento.
c. Asegura la correcta instalación y operación de los equipos.
d. No se puede realizar en elementos de cualquier capacitancia.
36. La permeabilidad del núcleo:
a. Será mayor cuando en una bobina su núcleo contiene aire.
b. Se mantiene constante frente a variaciones de la densidad de flujo.
c. Permita aumentar o disminuir la inductancia de una bobina de acuerdo a su valor.
d. Aumenta cuando se satura el núcleo.
37. El índice de polarización:
a. Corresponde a una lectura que se toma al cabo de 10 minutos
b. Un valor sobre el índice de polarización indica que el aislamiento esta conforme a los
niveles requeridos.
c. Mide los niveles de vibración de la máquina.
d. Permite percibir la presencia de humedad y contaminantes en el aislante.
38. Un colector:
a. Es igual a un conmutador.
b. Es usado para transmitir continuamente energía eléctrica desde una fuente estacionaria
a un destino rotativo.
c. Son usados en corriente alterna.
d. Consiste en una corona circular conductiva montada en un eje, pero en contacto
eléctrico de él.
39. Limpieza del compartimiento de las escobillas:
a. Deben ser usados solventes, ya que estos productos ayudan al funcionamiento de las
escobillas.
b. Deben limpiarse con un aspirador de polvo, removiendo el polvo de las escobillas hacia
fuera del motor.
c. Se debe retirar la película formada en el depósito de material de las escobillas.
d. Basta con cualquier paño para hacer limpieza en un conmutador.
40. De las siguientes sentencias indique cuál es la falsa. Márquela:
a. La máquina de corriente continua se utiliza para generar una tensión constante cuando
b. El estator crea un campo magnético que se le denomina inducido ó armadura.
c. La máquina de corriente continua se utiliza para producir par mecánico (torque) cuando
d. El rotor crea un campo magnético que se le denomina inducido ó armadura.
41. En un SR:
a. El principio es el mismo que las máquinas de inducción y los motores CC.
b. El movimiento se produce por la interacción de dos campos magnéticos, uno generado
en el estator y otro generado en el rotor.
c. Existe una reluctancia variable en el entrehierro.
d. Se presenta una reluctancia constante en el entrehierro
42. En una inductancia:
a. Su valor dependerá del valor de la tensión que se le aplique.
b. La FEM inducida es independiente al ritmo con que varía la corriente.
c. La FEM inducida va siempre en sentido de admitir cualquier cambio en la corriente del
circuito.
d. Si un enrollamiento se coloca alrededor de un núcleo de hierro, su inductancia será
mayor de lo que era sin el núcleo magnético.
43. Marque la alternativa correcta:
a. Para medir la resistencia de aislamiento, el equipo de medida aplica una tensión alterna
al sistema bajo prueba
b. La resistencia total es el equivalente entre la resistencia de conductor más resistencia de
aislamiento.
c. Para una tensión fija, cuanto mayor es la corriente, más grande es la resistencia.
d. Las pruebas de aislamiento corrigen las averías en aquellas instalaciones eléctricas y sus
distintos elementos.
44. Los motores autoconmutados:
a. El estator siempre tendrá un número mayor de polos que el rotor.
b. Tiene polos salientes en el rotor y en el estator.
c. Posee un particular devanado eléctrico en el rotor.
d. Poseen colectores de delgas y escobillas.
45. El generador de excitación shunt:
a. Suministra energía eléctrica a distintas tensiones.
d. Cuando no tiene conectada una carga, la excitación es mínima.
46. Inspección en los devanados:
a. Valores bajos o variaciones bruscas de la resistencia de aislamiento es un
comportamiento normal en motores.
b. Las mediciones de la resistencia de aislamiento deben ser realizadas a intervalos
regulares.
c. No es necesaria una inspección visual.
d. Deben ser realizadas anualmente, principalmente durante tiempos húmedos o después
de prolongadas etapas de funcionamiento.
47. Una de las siguientes aseveraciones es Falsa. Márquela:
a. La tensión en los bornes totalmente dependiente de la carga de la máquina y de su
velocidad.
b. En la máquina de corriente continua con excitación independiente, la corriente de
excitación es regulada por un reóstato.
c. La máquina de corriente continua con excitación independiente es alimentado por una
d. fuente CC externa.
e. Su utilización es limitada por necesitar de una fuente exterior para su excitación.
48. Resistencias de los devanados:
a. Bastará usar un óhmetro para tomar lectura de su valor.
b. Una reducción en la resistencia de los devanados puede deberse a la presencia de alguna
conexión o soldadura deficiente.
c. Una reducción en la resistencia de los devanados puede deberse a la presencia de
conductores cortocircuitados
d. Un aumento en la resistencia de los devanados puede deberse a la presencia de
conductores cortocircuitados.
49. De las siguientes aseveraciones marque la que es falsa:

a. La mayor cantidad de cobre trae como consecuencia que los bobinados en tambor
tengan menos perdidas eléctricas.
b. Los bobinados en tambor disponen de dos conductores activos por espira.
c. Los bobinados en tambor pueden ser preparadas previamente sobre un molde
adecuado.
d. La menor cantidad de cobre trae como consecuencia que los bobinados en tambor
tengan menos resistencia.
a. Las pruebas de resistencias de aislación por escalones de tensión dependen del material
aislante.
b. Un aislamiento deteriorado experimentará un incremento del paso de corriente a
medida que la tensión de prueba aumenta.
c. Un aislamiento en buen estado debe permanecer aproximadamente invariable durante
las pruebas con distintos niveles de tensión.
d. La prueba de tensión por pasos se lleva a cabo con distintos valores de tensión de
prueba.
51. Los bobinados:
a. Generarán una fuerza electromotriz que depende del número de hilos activos
b. De tipo “tambor” poseen un solo lado activo ubicado en el lado exterior al eje de
rotación.
c. De tipo “anillo” son los más empleados.
d. Corresponden a los lados activos de las bobinas.
52. Recomendaciones para un buen mantenimiento de motores CC, marque la que NO
corresponda:
a. Inspeccionar los equipamientos asociados (unidad hidráulica, sistema de agua etc.).
b. Medir anualmente la resistencia de aislamiento.
c. Medir los niveles de vibración de la máquina.
d. Mantener el motor y los equipamientos asociados limpios.
a. Dos o más conductores tendidos juntos, se comportan como un condensador.
b. La corriente conductiva aumenta a medida que se deteriora el aislamiento.
c. La corriente de absorción rápidamente se hace cero cuando el aislamiento está
contaminado o húmedo.
d. El valor de la resistencia de aislamiento medido dependerá de tres subcorrientes
independientes.
a. Existen grandes probabilidades de que se produzca una falla entre fases
b. Tienen dependencia magnética de las fases del motor.
c. Son apropiados para aplicaciones en las que se requiera alta tolerancia a fallas.
d. Frente a una fase deñada, la corriente de falla continúa circulando.
55. Prueba de resistencia de aislación a los 60

segundos:
a. En equipos en buenas condiciones, se observará durante la prueba, un aumento
progresivo de la resistencia de aislamiento.
b. Es adecuada para verificar equipos eléctricos de alta capacitancia.
c. Se conecta un multímetro directamente al equipo sometido a prueba.
d. Con objeto de conseguir una lectura estable de la resistencia de aislamiento se debe
esperar 1 minuto aproximadamente.
1ER PARCIAL
56. Ordene los pasos del ensayo de cortocircuito en un transformador real.
2)Cortocircuitar los bornes del lado de baja tensión.
3) Alimentar desde el lado de alta tensión con una tensión pequeña hasta que la corriente por el
lado de baja tensión
4)Medir la tensión, corriente y potencia en el lado de alta tensión. El vatímetro indica las
pérdidas debidas a efecto Joule.
1) Desenergizar el transformador.
57. Seleccione Verdadero o falso la siguiente afirmación: El ensayo de cortocircuito se realiza a
tensión reducida alimentando el transformador por el lado de alta tensión hasta que circule
la corriente nominal por ellos.
• Verdadero
• Falso
58. Ordene los pasos del ensayo en vacío en un transformador real.
1)El secundario del transformador se deja abierto.
3) Se aplica la tensión nominal del secundario al primario.
4) Se anotan las medidas observadas y se realizan los cálculos oportunos.
2) Se conecta un vatímetro al primario, un amperímetro en serle con el primario y un voltímetro
al primario.
59. Seleccione Verdadero o falso la siguiente afirmación: En el ensayo de vació se aplica la

tensión nominal en el lado de baja tensión del transformador mientras que el lado de alta
tensión queda en circuito abierto.
• Verdadero
• Falso
60. En un sistema ∆ − ∆, una tensión de fase de 100 V produce una tensión de línea de?
a. 71V
b. 58V
c. 141V
d. 173V
e. 100 V
61. Indicar cuál concepto no es el correcto sobre la histéresis magnética
Seleccione una:
a. En el caso de los transformadores, al someter el material magnético a un flujo variable se
produce una imantación que se mantiene al cesar el flujo variable, lo que provoca una
pérdida de energía que se justifica en forma de calor.
b. La potencia perdida por histéresis no depende esencialmente del tipo de material,
c. Es el fenómeno que se produce cuando la imantación de los materiales ferromagnéticos
no sólo depende del valor del flujo, sino también de los estados magnéticos anteriores.
d. La histéresis puede depender de la frecuencia, pero como la frecuencia en una misma
zona o país siempre es la misma, la inducción magnética dependerá del tipo de chapa del
núcleo.
62. Un transformador se usa para reducir/aumentar

a. Tensiones de ca
b. Todas las anteriores
c. Tensiones de cd
d. Tensiones tanto de ca como de cd
63. Indique que no se determina en el ensayo de vacío de un transformador-
Seleccione una:
a. Coeficiente de imantación
b. Relación de transformación en vacío.
c. Pérdidas en el hierro.
d. Intensidad de vacío y sus componentes.
64. La tensión interfacial del aceite de un transformador es la medida de
a. La acidez del aceite dieléctrico
b. Ninguna de las anteriores
c. Que el aceite se envejece, ya que se contamina de partículas diminutas que se extienden
a través de la interface agua/aceite debilitando la tensión entre los dos líquidos.
d. De la habilidad que posee el aceite para soportar los elevados esfuerzos eléctricos que
existen en el interior de un transformador sin que se produzca la falla del equipo
65. ¿Cuál de estos transformadores puede emplearse como dispositivo de aislamiento?
a. Transformador lineal
b. Transformador ideal
c. Autotransformador
d. Todos los anteriores
66. En un circuito balanceado, la potencia instantánea total es igual a la potencia promedio
• Verdadero
• Falso
67. Indicar cuál concepto es incorrecto sobre un transformador real
Seleccione una:
a. Las pérdidas por corrientes parásitas o de Foucault dependerán del material del que esté
constituido el núcleo magnético.
b. Las corrientes de Foucault no se producen en cualquier material conductor cuando se
encuentra sometido a una variación del flujo magnético.
c. La corriente eléctrica, al no poder circular de unas chapas a otras, tiene que hacerlo
independientemente en cada una de ellas, con lo que se induce menos corriente y
disminuye la potencia perdida por corrientes de Foucault.
d. Como los materiales magnéticos son buenos conductores eléctricos, en los núcleos
magnéticos de los transformadores se genera una fuerza electromotriz inducida que
origina corriente de circulación en los mismos.
68. Las pérdidas de potencia en un transformador son dadas por:
a. Todos los anteriores
b. Perdidas en el Cobre del devanado
c. Perdidas por Histéresis en devanados ojo(faltan creo)
d. Perdidas de Corrientes Parasitas
69. ¿En un sistema Y-Y, una tensión de línea de 220V produce una tensión de fase de?
a. 156 V
b. 127V
c. 220V
d. 381 V
70. En un sistema ∆ − ∆, una tensión de fase de 100V produce una tensión de línea de
a. 58v
b. 100v
c. 71V
d. 141V
e. 173V
71. Seleccione Verdadero la siguiente afirmación: En el ensayo de vacío se aplica la tensión
nominal en el lado de baja tensión del transformador mientras que el lado de alta tensión
queda en circuito abierto.
• Verdadero
• Falso
72. Seleccione el enunciado que no corresponde con la pérdida del hierro en un transformador
real
Seleccione una:
a. Para reducir la potencia en un transformador real el núcleo debe estar construido de
chapas magnéticas de espesores mínimos
b. Las chapas magnéticas al estar aisladas entre sí para reducir la pérdida de energía y
pérdida de potencia de un transformador real.
c. Para reducir la pérdida de energía y pérdida de potencia de un transformador real los
núcleos que están bajo un flujo variable debe ser macizo.
d. Siempre debe existir corriente variable en el núcleo de un transformador
• Verdadero
• Falso
74. La potencia total suministrada a una carga en ∆ balanceada se determina de la misma
manera que en una carga en Y balanceada
Seleccione una:
• Verdadero
• Falso
75. ¿La ley de Lenz nos dice que?
a. La Fem tiene un sentido contrario y la Corriente tiene el mismo sentido al campo que lo
induce
b. La Fem y la Corriente inducidas tienen una dirección y sentido que se opone al campo
que lo induce
c. Ninguna de los anteriores
d. La FEM tiene el mismo sentido y la Corriente el sentido contrario al campo que lo induce.
76. Cuando una carga conectada en Y se alimenta con tensiones en secuencia de fases abc, las
tensiones de línea se atrasan de las correspondientes tensiones de fase en 30(grados)
Seleccione una
• Verdadero
• Falso
77. Indicar cuál es el concepto correcto sobre la histéresis magnética.
Seleccione una:
a. La potencia perdida por histéresis no depende esencialmente del tipo de material.
b. Es el fenómeno que se produce cuando la imantación de los materiales ferromagnéticos
sólo depende del valor del Mujo, sino también de los estados magnéticos anteriores.
c. En el transformador real al someter el material magnético a un flujo variable no se
produce una imantación que se mantiene al cesar el flujo variadle, lo que provoca
d. Es el fenómeno que se produce cuando la imantación de los materiales ferromagnéticos
78. Indicar cual afirmación es verdadera con respecto al ensayo en cortocircuito
a. No podemos conseguir las intensidades nominales en los dos bobinados, aplicando una
pequeña tensión al primario y cortocircuitando el secundario
b. Conseguimos las intensidades nominales en los dos bobinados, aplicando una pequeña
tensión al primario y cortocircuitando el secundario
c. Conseguimos las intensidades y voltajes máximos en los dos bobinados, aplicando una
d. Ninguna de las anteriores
a. En los transformadores se utiliza aceite como refrigerante.
b. Existen transformadores que solo utilizan aire como refrigerante con convección natural.
c. Los transformadores secos presentan sus devanados encapsulados en resina epoxy
d. El aceite Tipo Il no posee inhibidor de corrosión al 0.03(por ciento)
e. Ninguna de las anteriores
80. Indique que no se determina en el ensayo de vacío de un transformador
Seleccione una:
a. Intensidad de vacío y sus componentes.
c. Coeficiente de imantación
d. Pérdidas en el hierro.
Transformadores y Máquinas Eléctricas Rotativas
EXAMEN ESCRITO I
Apellidos y nombre:______________________________________________
Número de matrícula:____________________
DNI:___________________________________
PARTE 1: PREGUNTAS DE TEST (25% del total del examen). Cada 3

respuestas incorrectas descuentan una correcta
1º) Para un material ferromagnético dado indicar cual de las siguientes afirmaciones es
cierta (0,25 PTOS):
A) El flujo que puede circular por él es proporcional a la sección que presente.
B) Cuanto menor sea la densidad de flujo B mayor será el flujo que circule por él.
C) Para una misma densidad de flujo B cualquier núcleo magnético que se
construya con el mismo material transportará la misma cantidad de flujo
independientemente de su geometría.
D) No existe ningún límite para el valor de la densidad de flujo a la que puede estar
sometido un material ferromagnético.
E) Ninguna de las anteriores es cierta.
3º) Indique cual de las siguientes afirmaciones es falsa (0,25 PTOS):

A) En los transformadores se utiliza aceite como refrigerante.
B) Existen transformadores que sólo utilizan aire como refrigerante con convección
natural.
C) Un transformador ONAF utiliza ventiladores.
D) Un transformador con aislamiento clase Y puede soportar más temperatura que
uno con aislamiento clase F.
E) Los transformadores secos presentan sus devanados encapsulados en resina
epoxy.
4º) Se conectan en paralelo dos transformadores monofásicos de igual tensión pero

diferentes tensiones de cortocircuito relativas. El transformador 1 tiene una cc1=5%
mientras que el transformador 2 presenta una cc1=10%. Indicar cual de las siguientes
afirmaciones es cierta (0,25 PTOS).
A) Ambos transformadores trabajan con el mismo índice de carga
B) El transformador 2 trabaja con el doble de índice de carga que 1
C) El transformador 1 trabaja con el doble de índice de carga que 2
D) No es posible determinar el índice de carga de los transformadores.
E) Todas las respuestas anteriores son falsas.

A) En los transformadores de medida se trabaja con valores bajos de densidad de
flujo
B) Los materiales magnéticos utilizados deben ser de alta permeabilidad
C) Si el transformador de medida es de corriente trabaja con el secundario próximo
al cortocircuito.
D) Sus relaciones de transformación están normalizadas.
E) Tienen un elevado rendimiento.
1

A) El campo magnético total (producido por inducido + inductor) en una máquina de CC
es menor que el campo de inductor.
B) Los polos de compensación son polos adicionales que se incluyen para reducir
localmente el efecto de la reacción de inducido.
C) La reacción de inducido de una máquina de CC no afecta al colector.
D) Cuando la máquina de CC trabaja en vacío la reacción de inducido es despreciable.
E) Cuando la máquina trabaja como generador existe reacción de inducido.
7º) Indique cual de las siguientes afirmaciones es falsa (O,25 PTOS):

A) En un motor de CC el par motor es proporcional a la corriente de inducido.
B) Un generador de CC autoexcitado no utiliza ninguna fuente externa para producir el
campo magnético.
C) En un generador de CC con excitación independiente es posible hacer variar la
tensión de salida sin variar la velocidad de giro.
D) Un motor de excitación serie puede trabajar sin ningún problema en vacío.
E) En los motores de excitación independiente y derivación la variación de la velocidad
con el par resistente aplicado es bastante escasa.

A) Una máquina eléctrica con carcasa IP54 presenta menor protección que una con
carcasa IP56.
B) Ninguna máquina eléctrica debe trabajar a temperatura superior a la
correspondiente a su clase de aislamiento.
C) La chapa magnética que se utiliza en la construcción de transformadores y
máquinas eléctricas rotativas es de hierro puro laminado en caliente.
D) La clase de servicio S8 de una máquina eléctrica es más exigente para la máquina
que la clase de servicio S2.
E) Si se reduce la temperatura de funcionamiento incrementando la refrigeración es
posible, al menos temporalmente, que una máquina eléctrica trabaje por encima de
su potencia nominal.
9º) Razone cual de las siguientes afirmaciones es falsa. Se realiza un ensayo de vacío por el
primario y uno de cortocircuito por el secundario de un transformador de potencia ambos
en condiciones nominales:
A) Es posible determinar las pérdidas en el hierro en condiciones nominales
B) Es posible determinar las pérdidas en el cobre en condiciones nominales.
C) Si el ensayo de cortocircuito se hubiese realizado por el primario se habrían medido
en él las mismas pérdidas.
D) Si el transformador es elevador y el ensayo de cortocircuito se hubiese realizado
por el primario las pérdidas medidas serían menores.
E) Es posible determinar el rendimiento del transformador.
10) Indique cual de las siguientes opciones no es posible. Un técnico de la planta que Vd.
controla afirma que al conectar el transformador trifásico que alimenta a un sistema de
alumbrado de 400 V la tensión medida en el secundario del transformador con el alumbrado
funcionando a plena carga es de 240 V. Sabiendo que el transformador es trifásico de
22kV/400 V, 50Hz, se supone que:
A) El técnico ha medido la tensión de fase en vez de la de línea.
B) Todo funciona correctamente y la tensión de 240 V esta causada por la caída de
tensión interna del transformador.
C) El equipo con el que se ha realizado la medida de tensión puede estar dañado.
D) Existe un fallo del sistema de alumbrado y el transformador trabaja totalmente
sobrecargado con corrientes por encima de la nominal.
E) Existe algún problema en las conexiones del transformador.
2
EXAMEN ESCRITO i: TEORÍA

DNI:___________________________________
PARTE 2: PREGUNTAS TEÓRICAS (25% del total del examen)
1º) Describa muy brevemente que ocurre con la permeabilidad de un material

ferromagnético una vez que se ha saturado. Dibuje la curva B-H. (0,25 PTOS)
B
La curva BH de los materiales ferromagnéticos no Zona
Zona Material
Material
lineal
lineal Ferromagnético
Ferromagnético
es lineal, presentando una zona de saturación. En
dicha zona, la permeabilidad del material es la mis- “Codo”
“Codo”
CARACTERÍSTICA
MAGNÉTICA
ma que la del aire. Zona
Zona de
de saturación
saturación
Aire
Aire
2º) Defina sobre la curva BH de un material ferromagnético, indicando el ciclo de histérisis,

el concepto de magnetismo remanente. (0,25 PTOS)
B
Magnetismo remanente:
estado del material en B
m
ausencia del campo
El magnetismo remanente define el estado del magnético
material cuando la intensidad de campo magnético BR

Campo coercitivo: el
necesario para anular B R
es nula, es decir determina la densidad de flujo
remanente dentro del material en ausencia de Hc H
excitación externa. - Hm H
Hmm
CICLO DE HISTÉRESIS
- Bm
3º) Un pequeño transformador perteneciente a un equipo de audio portátil ha sido

comprado en Estados Unidos por lo cual sus especificaciones son 125 V – 60 Hz. Razone si
sería prudente utilizarlo en una instalación Europea a 240 V. Analice tanto el efecto de la
tensión como el de la frecuencia. (0,25 PTOS)
E  4,44  f  N  S  B m Al utilizarlo a 240 V (Mayor tensión) y 50 Hz (Menor frecuencia) Bm
ef  4 , 44  f  N11  S  Bm
E11ef
será mucho más elevado, es decir, el transformador se saturará. Por
este motivo no debería ser utilizado en una red Europea a 240 V, al margen de las
consideraciones que se podrían hacer sobre el hecho de que el aislamiento soporte casi el doble
de tensión. Respecto a las pérdidas, las de histerésis creceran considerablemente por ser
proporcionales al cuadrado del valor máximo de la inducción. Sin
PHistéresis=K*f*Bm2 (W/Kg (W/Kg)
)
(W/Kg)
embargo las causadas por corrientes parásitas se reducirán
Pérdidas por corrientes parásitas: Pfe=K*f
Pfe=K*f2*Bm (W/Kg
(W/Kg)
)
(W/Kg)
3
4º) Indique muy brevemente en qué consiste el efecto Ferranti planteando un pequeño
diagrama vectorial en el que se muestre.
Cuando el transformador alimenta a una carga capacitiva

puede ocurrir que la tensión del secundario sea superior en
carga que en vació
5º) Dibujar los vectores de tensión para el primario y el secundario de un transformador que
presente un índice horario Yy6. (0,25 PTOS)
Yy6 VRR
Índice
Índice
horario
horario 6
6
Vss Vtt
VTT VSS
Vrr
6º) Defina lo que es un autotransformador indicando muy brevemente las ventajas e

inconvenientes que presenta frente a una transformador convencional. (0,25 PTOS)
Autotransformador: transformador sin aislamiento galvánico entre primario y secundario obtenido
al extraer una toma de un punto intermedio de un único devanado.
Ventajas: ahorro de conductor, circuito magnético de menores dimensiones, disminución de
pérdidas eléctricas y magnéticas, menor flujo de dispersión y corriente de vacío, mejor
refrigeración.
Inconvenientes: pérdida del aislamiento galvánico primario/secundario, mayor corriente de
cortocircuito, necesidad de incluir más protecciones
7º) Explique muy brevemente qué fenómenos pueden ocurrir en un transformador de

corriente si el secundario se deja en circuito abierto. (0,25 PTOS)
Los transformadores de intensidad deben trabajar en condiciones próximas al cortocircuito. En el
caso de extremo de que el transformador trabaje con el secundario en circuito abierto pueden
ocurren los siguientes fenómenos:
 Saturación del transformador y por tanto invalidez de la medida de corriente.
 Posible aparición de elevadas tensiones en el secundario del transformador con el
consecuente peligro para personas e instalaciones.
4
8º) Sobre el esquema simplificado de la figura que representa a una máquina de CC indique
las partes que la integran (0,25 PTOS)
1.
1. Culata
Culata
2.
2. Núcleo
Núcleo polar
polar
3.
3. Expansión
Expansión polar
polar 1
4.
4. Núcleo
Núcleo del
del polo
polo auxiliar
auxiliar o
o
8
de
de conmutación
conmutación
2 10 3
5.
5. Expansión
Expansión del
del polo
polo 9 12
auxiliar
auxiliar o
o de
de conmutación
conmutación
6
6.
6. Núcleo
Núcleo del
del inducido
inducido
7.
7. Arrollamiento
Arrollamiento de
de inducido
inducido
11
8.
8. Arrollamiento
Arrollamiento de
de 5 4
excitación
excitación
9.
9. Arrollamiento
Arrollamiento de
de
7
conmutación
conmutación
10.
10. Colector
Colector
11.
11. –
– 12.
12. Escobillas
Escobillas
9º) En un motor de CC el flujo en el entrehierro vale 100 mWb. Sabiendo que la máquina
tiene 2 pares de polos, 300 espiras en 3 grupos de 100 en paralelo y consume una corriente
de inducido de 10 A en condiciones nominales, calcular el par nominal que es capaz de
entregar. (0,25 PTOS)
Se aplica directamente la expresión que permite calcular el par total
2P  N
creado por una máquina de corriente continua. El resultado es de 127 T
TOTAL
TOTAL
 I
Nm a
10º) Explique muy brevemente la forma de funcionamiento del colector de una máquina de
CC. (0,25 PTOS)
La misión del colector consiste en invertir la polaridad de la fem de inducido para convertirla en
una magnitud continua mediante la conmutación a través de una serie de delgas aisladas y
escobillas. La mejor manera de describir su funcionamiento consiste en hacer su representación
gráfica simplificada:
Sentido de rotación Colector de dos

de la espira delgas
2 1 1 2
- + 0 - +
Instante Inicial Conmutación Inversión de la polaridad
5
PARTE 3: EJERCICIOS PRÁCTICOS (50% Del total del examen, resolver en

hojas aparte)
EJERCICIO 1: En un transformador monofásico de 8 kVA, 50 Hz, 4000/380 V, que responde a

los siguientes parámetros de diseño:
 Sección del núcleo= 144 Cm 2
 Factor de relleno=0,95 1,5 PTOS
 Longitud media del circuito magnético=1 m
 Valor máximo de la inducción magnética (Bm)=1,32 T
1,6
1,4 400
240
1,2 150
90
1 70
B(T)
0,8
0,6
1,5
0,4
0,2
0
0 50 100 150 200 250 300 350 400 450
H(A-v/m)
 Curva de magnetización:
B(T) 0,5 1 1,1 1,2 1,3 1,4
H(A-v/m) 1,5 70 90 150 240 400
Pérdidas totales en el hierro: Pfe  0,0012  B m  f 1,65 (W/kg)

2

 Densidad del hierro (fe): 7800 Kg/m3
DETERMINAR:
 Lecturas de los aparatos de medida durante el ensayo de vacío
SOLUCIÓN
El ensayo de vacío del transformador se realiza aplicando la tensión nominal al primario y dejando
el secundario en circuito abierto. En estas condiciones se cumple para la tensión del primario la
siguiente relación: U1ef  4,44  f  N1  S  B m . De esta ecuación el único dato que se desconoce y,
por tanto, se puede despejar es el número de espiras del primario. Para hacerlo hay que tener en
cuenta que al área del núcleo hay que aplicarle el factor de relleno, que indica la cantidad de
superficie desaprovechada por el aislamiento entre las chapas magnéticas, es decir:
S  0,0144  0,95 . Entonces:
4000
N1   988 Espiras . Conocido el número de espiras del primario y
4,44  50  1,32  0,0144  0,95
los valores de la inducción magnética y la intensidad de campo magnético (valores de la curva BH)
es posible calcular la componente magnetizante de la corriente de vacío (I) aplicando el Teorema
de Ampere ( N  i(t)  H(t)  l ).
Al valor máximo de la inducción con la que trabaja el transformador (Bm) le corresponde el valor
máximo de la intensidad de campo magnético Hm, interpolando sobre la curva BH (tomando como
dato de partida Bm=1,32 T) se obtiene la intensidad de campo magnético máxima.
6
El valor obtenido para Hm es de

1,6 272 A-v/m. Aplicando ahora el
1,4 400 teorema de Ampere:
240 272
1,2
90
150
N1  I   Hm  l , donde l es la
1 70
longitud media del circuito
B(T)
0,8 magnético.
0,6
1,5 Es importante recordar que
0,4 mediante el Teorema de Ampere
0,2 la corriente que se podrá calcular
0 es la componente magnetizante
0 50 100 150 200 250 300 350 400 450 de la corriente de vacío del
H(A-v/m) transformador, ya que ésta es la
que está ligada al flujo
magnético. No se debe cometer
el error de pensar que la corriente que se obtiene del Teorema de Ampere es la corriente
total de vacío, ya que ésta incluye la componente de pérdidas.
272  1
Despejando I de la expresión anterior: I   0,272 A . Este valor es el VALOR MÁXIMO
998
de la componente magnetizante de la corriente de vacío. El valor eficaz será por tanto:
0,272
I ef   0,193 A .
2
Ahora se calculará la componente de pérdidas de la corriente de vacío utilizando la ecuación
matemática suministrada en el enunciado del problema. Para hacerlo debe tenerse en cuenta que
la relación anterior es una fórmula experimental (suministrada por el fabricante) que incluye la
totalidad de las pérdidas en el hierro (histéresis y corrientes parásitas):
Pfe  0,0012  B m  f 1,65 (W/kg) . Puesto que en esta ecuación se obtienen las pérdidas por
2
unidad de masa del núcleo, será necesario calcular la masa total de material magnético que tiene
el transformador:
masa fe  S  l   fe  0,0144  0,95  1 7800  106,7 Kg . En la expresión anterior también se debe
incluir el factor de relleno para considerar la sección real de material magnético.
Pfe  0,0012  1,322  501,65  106,7  141,8 W . A partir de este dato es posible calcular la
componente de pérdidas de la corriente de vacío:
141,8
Pfe  U1n  I fe , por tanto: I fe   0,0355 A . La corriente total de vacío se podrá calcular
4000
2 2
entonces como: I 0  I fe  I   0,196 A . Como respuesta a la pregunta del problema que
planteaba cuáles serían las indicaciones de los aparatos en el ensayo de vacío, la respuesta
correcta es:
 El amperímetro indicaría la corriente de vacío: 0,196 A
 El vatímetro indicaría las pérdidas totales en el hierro: 141,8 W
7
EJERCICIO 2: De un transformador trifásico de 1500 kVA, 50 Hz, conexión Yd, de 66/33 kV, se
sabe que cuando alimenta a una carga trifásica equilibrada con factor de potencia 0,8 inductivo el
rendimiento máximo (max) que presenta es de 0,97 para un índice de carga C=0,7. En estas
condiciones la tensión en bornes del secundario es de 31,5 kV.
1,75 PTOS
DETERMINAR:
 Pérdidas en el hierro, y en el cobre cuando trabaje a plena carga y con factor de
potencia 0,9 inductivo.
La potencia suministrada por el transformador a través del secundario, en unas ciertas condiciones
de carga, se puede calcular como: P2  3 U2C línea  I 2C línea  Cos donde (U2clínea e I2clínea son
las tensiones y corrientes de línea que aparecen en el secundario del transformador para las
condiciones de carga en las que se esté trabajando).
I 2Clínea
Puesto que el índice de carga C se puede definir como C  , la corriente del secundario
I 2n linea
se puede determinar como: I 2c línea  C  I 2n línea . De este modo, la potencia suministrada por el
transformador en el secundario se convierte en: P2  C  3 U2C línea  I 2n línea  Cos .
En este caso, la corriente nominal del secundario del transformador se puede obtener a partir de
su potencia nominal: S n  3  U2n línea  I 2n línea y por lo tanto:
Sn 15  10 6
I 2n línea    26,24 A .
3  U 2n línea 3  33  103
Conocida la corriente es posible determinar P2, ya que la tensión en carga es conocida (31,5 kV),
el índice de carga correspondiente es conocido (0,7), y el factor de potencia de la carga es
conocido (0,8 ind.): P2  0,7  3  31500 262,4  0,8  8018 kW . Una vez calculada la potencia
suministrada por el secundario, es posible determinar las pérdidas ya que se conoce el
rendimiento máximo que el transformador presenta para esas condiciones de trabajo:
Pcedida P
El rendimiento del transformador es:   2 . Considerando que P2 es:
Pabsorbida P1
P2
P1  P2  Pfe  Pcu , el rendimiento puede calcularse como:   . A partir de esta
P2  Pfe  Pcu
P2  P2   P2  P2  0,97
ecuación se puede despejar: Pfe  Pcu    24,8 kW .
 0,97
Las pérdidas en el hierro cumplen: P0  Pfe donde P0 son las pérdidas medidas durante en
ensayo de vacío.
Por otro lado, para un índice de carga C se cumple que: Pcu  C 2  Pcc , donde Pcc son las
pérdidas en condiciones nominales. Por tanto, las pérdidas totales, es decir los 248 kW calculados
anteriormente, cumplen: 24,8  0,7 2  Pcc  P0
Puesto que según los datos del problema el transformador está trabajando con el rendimiento
P0
máximo, y en las condiciones de rendimiento máximo se cumple que: C max  , o lo que es
Pcc
2
equivalente: C max  Pcc  P0 . Entonces: 0,7 2  Pcc  P0 ----- (1).
8
Sustituyendo en la ecuación anterior: 24,8  2  P0  P0  12,4 kW . Por lo tanto, las pérdidas en

el hierro y en el cobre cuando el transformador trabaja con un índice de carga de 0,7 y un factor de
potencia 0,8 inductivo serán iguales y de valor 12,4 kW.
En problema se pedía determinar el valor de las pérdidas cuando el transformador trabaja con
factor de 0,9 e índice de carga unidad. El resultado anterior permite determinar las pérdidas con
sólo razonar su dependencia del índice de carga y del factor de potencia:
A) Las pérdidas en el hierro se consideran iguales a las pérdidas en vacío, por este motivo, serán
las mismas que para el índice de carga de 0,7 y el factor de potencia 0,8 inductivo, ya que la
carga aplicada al transformador no las hace variar.
B) Las pérdidas en el cobre del transformador no dependen del Cos, sino del índice de carga, ya
2 2 2
que se obtienen como: Pcu  R 1  I1  R 2 'I 2 ' 2  R cc  I1  R cc  I1n  C 2  Pcc  C 2 . Entonces
con el 90% de carga y factor de potencia 0,9 las pérdidas en el cobre serán: 0,9 2  Pcc .
P0
despejando Pcc de (1): Pcc   25,3 kW .
0,7 2
EJERCICIO 3: Un transformador trifásico de 10.000 kVA, 50 Hz, 132/66 kV y conexión Dy dio

en los ensayos de vacío y cortocircuito los siguientes resultados:
 Ensayo de vacío lado de BT: U=66 kV, I=4 A, P=50 kW
 Ensayo de cortocircuito lado de BT: U=2250 V, I=44 A, P=30 kW 1,75 PTOS
DETERMINAR:
1. Parámetros del circuito equivalente referido al primario (Rfe, X , Rcc y Xcc).
El ensayo de vacío está realizado por el secundario, por tanto:

2
 U 2n 
  2
P0  3  U 2n 660002
  R fe    87120 
3 R fe P0 50000
La resistencia de pérdidas en el hierro obtenida de este modo estará referida al secundario. Como
se pretende calcular el circuito equivalente reducido al primario es necesario multiplicar por rt2:
1 2
R fe  R fe  rt  87120 4  348788 .
P0 50000
Por otro lado: P0  3  U 2  I 0  Cos 0  Cos 0    0,109 A .
3  U2  I 0 3  66000 4
Entonces: I fe  I 0  Cos0  4  0,109  0,436 A U2 CORRIENTE
DE VACÍO DEL
I   I 0  Sen 0  3,98 A SECUNDARIO I0
Una vez que se conocen las dos componentes de la corriente de 0
vacío es posible determinar el valor de la reactancia magnetizante Ife
de una forma casi directa:
I
Xd1’ R1’ Xd2 R2
Este esquema muestra el circuito
I0 equivalente del transformador durante el
Fe I I ensayo de vacío realizado por el
Circuito equivalente
por fase referido al R U2n secundario. Puesto que se trata de un
Fe X
secundario 3 equivalente entre fase y neutro, la tensión
U que lo alimenta será la de fase es decir,
Tensión de fase habrá que dividir la tensión nominal por
3.
9
Obsérvese que se han marcado con ‘ las variables del primario, ya que en esta ocasión el ensayo se realizó
por el secundario y, por este motivo, las variables que se deduzcan de él estarán reducidas a este devanado.
Si en el circuito anterior, dado que sólo circula la corriente de vacío, se supone que la tensión U
coincide con la de alimentación del transformador, la reactancia de magnetización se puede
U 2n 66000
3 3
obtener directamente: X     9574 .
I 3,98
Esta reactancia está referida al secundario, para referirla al primario hay que multiplicarla por rt2:
1 2
X  X  rt  9574  4  38296  .
Ahora se calcularán la resistencia Rcc y la reactancia Xcc. En este caso, se utilizará el ensayo de
cortocircuito.
Xcc Rcc En el cálculo se despreciará la rama en paralelo al considerar que
durante el ensayo de cortocircuito la corriente que circula por esta
22 A rama es muy baja (la tensión es muy reducida, por tanto, el flujo
será bajo y la corriente de magnetización también).
5500 Transformador Pcc
durante ensayo de Pcc  3 U cc I cc  Cos cc  Cos cc 
3 3 Ucc I cc
cortocircuito
Cos cc  0,174 .
Por otro lado, la potencia también pude calcularse como:

2 Pcc 30000
Pcc  3 R cc I cc R cc    5,16  .
3  I cc
2
3  44 2
La reactancia se podrá obtener como: X cc  R cc  Tg cc  29,20  .
Estos valores están referidos al secundario. Para referirlos al primario hay que multiplicar por la
relación de transformación al cuadrado. Se obtiene en ese caso:
1 2
R cc  R cc  rt  5,16  4  20,64 
1 2
Xcc  Xcc  rt  29,20  4  116,8 
10
Máquinas Eléctricas 5º Curso Mecánicos Máquinas
Universidad de Oviedo – Dpto. de Ingeniería Eléctrica
SEGUNDO EXAMEN PARCIAL

DNI:___________________________________

1º) Indique cual o cuales de las siguientes afirmaciones son falsas (0,25 PTOS):
a) Las bobinas de los motores de media tensión se recubren con materiales
conductores y semiconductores.
b) En la construcción de los devanados de motores de media tensión se utilizan la
fibra de vidrio y el poliéster.
c) Los conductores individuales que forman una bobina de un motor de media tensión
no están aislados entre sí.
d) El principal material aislante utilizado en la construcción del muro aislante de las
bobinas es la mica.
e) En la actualidad es muy habitual encontrar motores que utilicen como aglomerante
en el muro aislante compuestos asfálticos.
2º) Un motor asíncrono trifásico de 2 pares de polos alimentado a 50 Hz presenta el rotor

bloqueado. Indicar cual o cuales de las siguientes afirmaciones son falsas (0,25 PTOS):
a) La frecuencia de las corrientes rotóricas es de 50 Hz.
b) El motor no entrega par.
c) La tensión a la que está alimentado debe ser sensiblemente inferior a la nominal
sino se desea dañar al motor.
d) La frecuencia de giro del campo magnético giratorio del motor es de 25 Hz.
e) Si la corriente estatórica coincide con la nominal, aunque el rotor no gire se puede
considerar que las pérdidas en el cobre son aproximadamente las nominales.
3º) Indicar cual o cuales de las siguientes afirmaciones con respecto a un motor asíncrono
trifásico son falsas (0,25 PTOS):
a) El par motor es proporcional al cuadrado de la tensión de alimentación.
b) El par máximo es proporcional al cuadrado de la tensión de alimentación.
c) La velocidad de giro a la que se produce el par máximo es función de la tensión de
alimentación.
d) El par máximo entregado por el motor depende de la resistencia rotórica.
e) La velocidad de giro a la que se produce el par máximo depende de la resistencia
rotórica.
a) La corriente de vacío de los motores asíncronos es despreciable frente al valor de la
corriente nominal.
b) Los motores asíncronos trifásicos trabajan en condiciones normales con valores
del deslizamiento superiores al 5%.
c) El rendimiento de los motores asíncronos trifásicos está en torno al 80-90% y se
mantiene en este valor desde el giro en vacío hasta la carga nominal.
d) El factor de potencia habitual de un motor asíncrono trifásico es de 0,8 para todo su
rango de giro (desde el giro en vacío hasta la carga nominal).
e) La temperatura de trabajo de los motores asíncronos trifásicos puede superar los
155º C.
1
a) La corriente máxima de arranque de un motor asíncrono trifásico depende de la
carga accionada por el motor.
b) La corriente máxima de arranque de un motor asíncrono trifásico depende del
instante de conexión a la red.
c) El par de arranque de un motor asíncrono trifásico depende de la tensión de
alimentación.
d) El par de arranque de un motor asíncrono trifásico es proporcional al cuadrado de la
corriente de alimentación consumida durante el arranque.
e) El par de arranque de un motor asíncrono trifásico depende de su resistencia
rotórica.
6º) Indique cual o cuales de las siguientes son falsas respecto de un generador síncrono
trabajando en vacío (0,25 PTOS):
a) La tensión generada por el generador es proporcional a su velocidad de giro.
b) La tensión generada por el generador es proporcional a la corriente de excitación y
su crecimiento con ésta se mantiene lineal en todo su posible rango de
funcionamiento.
c) La tensión generada por el generador no depende de la corriente de excitación sino
de la velocidad.
d) Para una velocidad de giro constante la tensión generada por el generador es
proporcional a la corriente de excitación, y su crecimiento con ésta se mantiene
lineal en todo su posible rango de funcionamiento.
e) Cuando el generador trabaja en vacío el único flujo existente es el debido a la
corriente de excitación
7º) Indique cual o cuales de las siguientes son falsas respecto a las máquinas síncronas
(0,25 PTOS):
a) Un motor síncrono puede trabajar con factor de potencia unitario.
b) Los motores síncronos se utilizan habitualmente en aplicaciones industriales de
baja potencia.
c) Cuando un generador síncrono está conectado a una red de potencia infinita no es
necesario controlar su velocidad de giro.
d) Es posible controlar la potencia reactiva suministrada por un generador síncrono
conectado a una red de potencia infinita mediante el control de su excitación.
e) La potencia activa suministrada por un generador síncrono conectado a una red de
potencia infinita se controla mediante el control de la energía mecánica aportada por
la fuente generadora primaria (turbina de vapor o hidráulica, etc).
8º) Indique cual o cuales de las siguientes son falsas (0,25 PTOS):
a) Los contactores tienen dos posiciones de trabajo estables.
b) Los fusibles son los dispositivos de protección contra sobreintensidades de mayor
poder de ruptura.
c) Se puede afirmar que un fusible de poder de ruptura de corriente mínima de fusión
10 A no puede ser utilizado para proteger una instalación cuya corriente de
cortocircuito es de 300 A.
d) Debido a su diseño, la temperatura ambiente no influye en la corriente de disparo de
los interruptores magnetotérmicos.
e) La corriente de reacción por disparo magnético de un interruptor de potencia es
2
a) En un interruptor de potencia el tiempo de disparo por sobrecarga es inversamente
proporcional al valor de la corriente que la produce.
b) En términos generales se puede afirmar que el poder de corte de los interruptores
automáticos es equivalente, a igualdad de coste económico, al de los cortacircuitos
fusibles.
c) El tiempo de disparo magnético de un interruptor de potencia es varios órdenes de
magnitud inferior al de disparo térmico.
d) Un motor eléctrico puede ser protegido de forma equivalente con un interruptor de
potencia o con otros dispositivos de protección asociados al contactor que utiliza
para su maniobra.
e) Las instalaciones domésticas de baja tensión incorporan interruptores
magnetotérmicos para la protección de los receptores y el cableado.
a) Los dispositivos termistores cuya resistencia eléctrica se incrementa con la
temperatura reciben la designación genérica NTC.
b) Los dispositivos termistores tienen una variación de su resistencia eléctrica lineal
con la temperatura.
c) Los dispositivos termistores se utilizan combinados con los circuitos de maniobra
de las máquinas eléctricas para la protección térmica de éstas.
d) Un dispositivo termistor PTC presentará un valor de resistencia eléctrica superior a
200º C que a la temperatura ambiente.
e) La variación de la resistencia eléctrica de un dispositivo termistor tiene lugar de
forma brusca al aproximarse a la temperatura a la que se desea que se produzca la
protección térmica.
3
PRIMER EXAMEN PARCIAL

DNI:___________________________________
1º) Indicar muy brevemente los elementos que integran el sistema aislante de los motores
de inducción de media tensión.
7.3.2. Elementos del aislamiento

estatórico en motores con
devanados preformados II
● MURO AISLANTE:
AISLANTE: elemento de mayor espesor que separa al
conjunto de la bobina del exterior. Debe estar dimensionado
para soportar la tensión correspondiente al nivel de aislamiento
de la máquina.
● AISLAMIENTO ENTRE ESPIRAS Y ENTRE CONDUCTORES

ELEMENTALES:
ELEMENTALES: las espiras pueden estar formadas conductores
individuales para reducir las pérdidas. Es necesario que exista
aislamiento entre ellas y entre conductores.
● CINTAS Y RECUBRIMIENTOS DE PROTECCIÓN:

PROTECCIÓN: se utilizan
cintas y recubrimientos protectores para proteger las bobinas
en las zonas de ranura.
2º Indique las diferencias existentes entre los procesos de fabricación de bobinados con
alta riqueza en resina y los procesos VPI (Vacuum pressure Impregnation o impregnación
por presión al vacío).
7.4. Procesos de fabricación 7.4. Procesos de fabricación

actuales I actuales III
PROCESO RICO EN RESINA PROCESO VPI GLOBAL
● La mica en forma de láminas se deposita sobre un ● Las bobinas se montan en las ranuras antes de haber
material impregnado con una resina epoxy que polimeriza realizado el proceso de curado de la resina epoxy.
epoxy.
a alta temperatura (cinta preimpregnada)
preimpregnada
preimpregnada).). ● Como material soporte se utilizan cintas porosas con bajo
contenido en resina epoxy.
epoxy.
● Se recubre la bobina con este material.
● Una vez colocadas todas las bobinas en sus alojamientos y
● Se introduce en un molde al que se le aplica presión y realizadas las conexiones se introduce el estator en un
calor: la temperatura y la presión logran una impregnación tanque.
homogénea en toda la bobina.
● A continuación, se hace el vacío con lo que el tanque se
● El proceso final de polimerización de la resina inunda de resina epoxy.
epoxy. El estator se pasa a otro tanque
termoestable se consigue sometiendo el motor a elevadas donde se aplica gas a alta presión y temperatura para
temperaturas en un horno. producir la polimerización de la resina.
3º) Un motor asíncrono trifásico de 6 polos alimentado a 50 Hz trabaja con un deslizamiento

del 3% indicar cual es su velocidad de giro y cuál es la frecuencia de las corrientes
rotóricas.
60 ⋅ f 3000
Ns = = = 1000 rpm. N = Ns ⋅ [1 − S] = 1000 ⋅ [1 − 0,03] = 970 rpm. frotor = S ⋅ f estator = 1,5 Hz
P 3
4
4º El catálogo de un fabricante de motores asíncronos indica que las pérdidas en el hierro

de un determinado motor disponible en su planta son de 80 W. Con el fin de comprobarlo,
vd. alimenta el motor a la tensión y frecuencia nominales indicadas por el fabricante sin
accionar ninguna carga, encontrándose con que la potencia absorbida de la red en tales
condiciones es de 98 W. Justifique las posibles causas para la obtención de este resultado.
La discrepancia puede atribuirse principalmente al hecho de que la potencia medida en el ensayo

de vacío también engloba las pérdidas rotacionales de la máquina.
5º Explique lo más brevemente posible la relación existente entre el valor de la resistencia

rotórica de un motor de inducción, su par de arranque y su rendimiento.
7.22. Control de las características

mecánicas de los motores de inducción
mediante el diseño del rotor I
Resistencia rotórica creciente
Par Si
Si la
la resistencia
resistencia rotórica
rotórica es
es elevada
elevada
el
el par
par de
de arranque
arranque del
del motor
motor
también
también lolo es
es
Si
Si la
la resistencia
rotórica es
es elevada
elevada
el
el par
par máximo
máximo deldel motor
motor aparece
aparece
con
con deslizamiento
deslizamiento elevado
elevado
S Si
Si el
el deslizamiento
deslizamiento es
es elevado
elevado la
la
potencia
potencia mecánica
mecánica interna
interna es
es baja
baja
STMAX3 STMAX2 STMAX1
EL
EL RENDIMIENTO
RENDIMIENTO DEL
DEL MOTOR
MOTOR
Pmi = [1 − S ]⋅⋅ Pgg
mi = 1 −
ES
ES BAJO
BAJO
6º) Indique razonadamente qué tipo de motor (Clase A, B, C, D) utilizaría para las siguientes
aplicaciones:
a) Accionamiento de una bomba de ciclo de trabajo con múltiples arranques y una
potencia de 75 kW.
b) Accionamiento de un molino de carbón de gran potencia (1200 kW) que debe ser
capaz de arrancar cargado, presenta una importante inercia y tiene un ciclo de
trabajo intermitente en función del suministro de carbón.
Caso a): Motor de clase B. (Podría considerarse clase C, pero la potencia del motor es pequeña,
sería un motor típico)
Caso b): Motor de clase D. (La elevada potencia y la descripción del ciclo de trabajo hacen más
adecuado el motor con par de arranque más elevado)
5
7º) Explique utilizando un esquema eléctrico de los devanados de la máquina qué magnitud
de reducción presenta el par de arranque de un motor cuando se arranca variando la
conexión de sus devanados de estrella a triángulo.
3 22
Tarranque
arranque =
= ⋅ R RR'⋅IIRR'arranque
arranque
NSS
Esta relación es válida para las dos conexiones. La
corriente que aparece en ella es la que circula por Zcc
R
R R
R IIarr
IIarr-estrella
arr-estrella IIarr-triángulo
arr-triángulo arr−−triángulo
triángulo
33
V
Vlínea
línea Z
Zcc
cc
Vlínea 33 V Z Z
Zcc
línea Vlínea
línea Zcc
cc cc
Z
Zcc
cc Z
Zcc
cc
Z
Zcc
cc
S
S S
S
T
T T
T 22
3 22 3 I arr − triángulo 
Tarr estrella =
arr−−estrella ⋅ R RR'⋅⋅I arr
arr−−estrella
estrella Tarr
arr−−triángulo
triángulo
= ⋅⋅ R RR'⋅ arr − triángulo 
N
NSS NSS  3 
I arr
arr−−triángulo
triángulo
I arr estrella =
arr−−estrella
3
Tarr = 3T arr−−estrella
triángulo = Tarr
arr−−triángulo estrella
8º) Se dispone de un motor asíncrono trifásico de 2500 kW, 50 Hz, 2 pares de polos, 6,3 kV
2
que acciona a una máquina cuyo momento de inercia es de 600 kg*m , sabiendo que el par
resistente que ofrece dicha máquina es de 400 N*m, que el momento de inercia del motor es
2
de 360 kg*m , y que la máquina dispone de un sistema de frenado que aporta un par
resistente adicional de 100 N*m calcular el tiempo que emplearía en parar completamente
cuando está girando a 1460 rpm.
Puesto que se desconecta la alimentación el par motor es nulo durante el frenado.

El tiempo de parada se calcularía como:
0 TR+ Tfreno es el par
 Jmot + Jc arg  resistente total si se
t frenado = ∫
ωnominal


 ⋅ dω
T − [TR + Tfreno ]
incluye un
procedimiento
adicional de frenado
9º) Completar las conexiones

sobre el diagrama de la figura
para obtener un circuito de 9.5.3 Contactores III
mando de arranque y parada R S T N
Contacto
por pulsadores para el motor auxiliar
trifásico Armadura
Armadura fija
fija
Pulsador Resorte
Armadura
Armadura
de
móvil
móvil
marcha
Pulsador
Pulsador de
de paro
paro
M Circuito de arranque y parada de

un motor trifásico mediante
contactor con contactos auxiliares
6
10º) Los dos gráficos de la figura Tiempo

corresponden a un interruptor
magnetotérmico y un fusible. A la vista de
los valores indicados en la gráfica. Razonar
los siguientes aspectos:
a) De forma orientativa qué valor puede
tomar la capacidad nominal de
ruptura del fusible.
b) Cuál de los dos dispositivos protege
mejor contra sobrecargas.
c) Para corrientes superiores a 15 kA,
cuál protege mejor.
a) Lo único que se puede afirmar sobre el poder

de corte del fusible es que es superior a 5 kA.
10 A Corriente 5 kA
b) El interruptor magnetotérmico ya que su
tiempo de disparo en sobrecarga es mas corto.
c) No se puede afirmar nada en concreto ya que se desconoce el poder de corte del fusible. En
cualquier caso, sí se puede decir que el interruptor no es capaz de cortar dicha corriente.
7

hojas aparte)
EJERCICIO 1: Vd. es el encargado de un planta industrial en la que existe un motor asíncrono

trifásico de las siguientes características: Rotor bobinado, 11 kW, 50 Hz, 400 V, 4 polos, 1460 rpm,
factor de potencia y rendimiento en condiciones nominales 0,81 y 83 % respectivamente. El
catálogo suministrado por el fabricante del motor indica que, alimentado a la tensión nominal,
desarrolla un par de arranque 1,2 veces superior al par nominal, consumiendo una corriente 5
veces superior a la corriente nominal durante el arranque.
El citado motor acciona una máquina cuyo par resistente es el indicado en la figura 1. Debido a un
fallo en las protecciones de la instalación el motor queda sin alimentación, lo cual es una situación
inadmisible para la producción de la planta ya que, a pesar de su baja potencia, la máquina
accionada por el motor es imprescindible para el proceso productivo. Puesto que la reparación de
la instalación va a prolongarse durante un tiempo elevado debido a la falta de repuestos, Vd.
busca todas las posibilidades disponibles para alimentar el motor y mantener la producción. Entre
ellas se encuentra la opción de alimentarlo a través de un grupo electrógeno autónomo que mueve
un generador síncrono de las siguientes características. Potencia generada=42,1 kW, Tensión
generada =300 V.
1º) Sabiendo que la máquina accionada por el motor puede trabajar con una velocidad de giro un
4,11 % inferior a la nominal de 1460 rpm: DEMUESTRE, realizando los cálculos pertinentes, si
sería posible arrancar y mantener de forma provisional el motor trabajando alimentado por el
grupo electrógeno, manteniendo el proceso productivo dentro de los limites admitidos y
preservando la integridad de todos los equipos implicados. Para resolver este apartado haga
tantas simplificaciones como considere oportunas sobre la características de la curva par-
velocidad del motor.
2º) La situación de emergencia en la que se encuentra la instalación obliga a reducir la velocidad
de la máquina accionada por el motor hasta 800 rpm. Puesto que no dispone de ningún otro
procedimiento para hacerlo se plantea la introducción de resistencias rotóricas manteniendo la
alimentación del motor a través del grupo electrógeno. Indique si esta solución sería posible
calculando el valor de resistencia por fase referida al estator necesario para obtener la
velocidad deseada y la corriente rotórica en ese caso. Para la resolución de este apartado
considere que la corriente nominal del rotor son 100 A y que se pueden despreciar las pérdidas
rotacionales.
33,5
Tresistente = rpm + 30
1460
Par resistente
63,5 Nm
3,5 PTOS
30 Nm
Rpm
1460 rpm
Figura 1. Ecuación y curva del par
resistente
8
SOLUCIÓN:
Antes de comenzar con la resolución del problema se harán unos cálculos previos que permitan
entender la situación en la que trabajan el motor y la máquina accionada en condiciones normales.
P 11000
El par nominal del motor es: T = = = 72 Nm. Por otro lado, la carga a 1460 RPM
Ω 2π
⋅ 1460
60
presenta un par resistente de 63,5 Nm, lo cual parece imposible. Sin embargo, la situación en la
que ambos trabajan es la siguiente:
Curva motor
a tensión
nominal 72 Nm
Fig. 1
Par resistente
63,5 Nm
33,5
30 Nm 1460
Rpm
1460 n2
Puesto que el par que entrega el motor a 1460 rpm es mayor que el que solicita la carga, el punto
de equilibrio entre par motor y par resistente va a estar a una velocidad superior (n2) donde el
motor entregará un par comprendido entres 72 Nm y 63,5, tal y como se observa en la gráfica.
Este comportamiento no es anómalo, sino real, ya que indica que el motor esta ligeramente
sobredimensionado para esta aplicación y es capaz de girar a una velocidad algo superior a 1460
rpm (su velocidad nominal) cuando acciona la carga.
Estas consideraciones previas no tienen ninguna repercusión en la resolución del problema si para
todos los cálculos se asume que el motor entrega 63,5 Nm a 1460 rpm (lo cual supone un
coeficiente de seguridad para el estudio ya que se presupone que el motor trabaja en condiciones
mas adversas). Sin embargo, son útiles para aclarar las posibles dudas surgidas del hecho de que
el par nominal del motor no coincida con el par resistente a 1460 rpm.
Pútil 11000
Continuando con la resolución del problema: Peléctrica = = = 13253 W. Entonces, la
η 0,83
Peléctrica 13253
corriente nominal consumida por el motor será: In = = = 23,6 A. Esta
3 ⋅ Un ⋅ Cosϕ 3 ⋅ 400 ⋅ 0,81
corriente será superior a la que el motor entrega en realidad al accionar la máquina que tiene
acoplada.
A) COMPROBACIÓN DEL FUNCIONAMIENTO ALIMENTADO CON GRUPO ELECTRÓGENO
1º) La primera comprobación que se va a realizar es si el grupo electrógeno es capaz de alimentar

Peléctrica 42100
al motor: InG = = = 100 A. Puesto que la corriente del motor en
3 ⋅ Un ⋅ Cosϕ 3 ⋅ 300 ⋅ 0,81
condiciones es nominales es de 23,6 A y la nominal del grupo electrógeno es de 100 A el grupo
podrá alimentar de forma indefinida al motor en condiciones nominales (cuando se reduzca la
tensión de alimentación el motor consumirá aún menos corriente con lo cual esta primera
limitación queda totalmente comprobada).
2º) Es necesario comprobar que el motor es capaz de arrancar alimentado a la tensión de 300 V.
Para ello, se considera que durante el arranque se cumple: TARR = K ⋅ V 2
Con la tensión nonimal (400 V): TARR 400 V = K ⋅ 400 2 = 1,2 ⋅ Tn = 86,4 Nm. Por tanto, K=0,00054.
9
En las nuevas condiciones (300) TARR 300 V = K ⋅ 300 2 = 0,00054 ⋅ 300 2 = 48,6 Nm. Este par es
mayor que los 30 Nm exigidos por la carga, por tanto, el motor arranca sin problemas.
3º) Se ha comprobado que el motor arranca porque dispone de par mecánico. Ahora es necesario
comprobar que la corriente de arranque del motor a 300 V no excede de la corriente máxima que
puede suministrar el grupo electrógeno. Para hacer la comprobación la corriente de arranque se
aproximará de la siguiente forma: I ARR = K'⋅V
Con la tensión nominal (400 V) I ARR 400 V = K'⋅400 = 5 ⋅ In = 5 ⋅ 23,6 = 118 A. Por lo tanto: K=0,259.
En las nuevas condiciones (300 V) I ARR 400 V = K'⋅300 = 88 A. Que está muy por debajo de los 100
A que el grupo electrógeno puede suministrar en condiciones nominales. Se puede concluir que
no hay problemas mecánicos ni eléctricos para realizar el arranque del motor.
4º) Ahora es necesario comprobar que tras reducir la tensión el motor gira dentro de los límites
establecidos para la máquina, según los cuales su velocidad puede disminuir en un 4,11 % o lo
que es lo mismo puede girar a 1400 rpm. A esa velocidad de giro, el par resistente que tiene que
entregar el motor es de 53 Nm tal y como se deduce de la expresión suministrada para el par
resistente de la carga.
Para hacer la comprobación, lo que se tratará de determinar es el valor del par entregado por el
motor a 1400 rpm cuando está alimentado a 300 V. Si dicho par es mayor o igual que 53 Nm eso
querrá decir que el motor gira a 1400 rpm o más y, por tanto seremos será posible cumplir los
requisitos del sistema productivo.
Si el par entregado a 1400 (300 V) es

mayor de 53 Nm, el motor girará a n3
Par resistente
CURVA A 63,5 Nm
TENSIÓN 53 Nm
MÍNIMA
Fig. 2
30 Nm
Rpm
1400 n3 1460
Para hacer la comprobación se hará la siguiente simplificación: T = K' '⋅V 2 ⋅ S . De este modo se
cumplirá que: T400 V = K' '⋅400 2 ⋅ S 400 V .
72 72
De donde: K' ' = 2
= = 0,0169 . Conocida la constante, ya se
400 ⋅ S 400 V 2  1500 − 1460 
400 ⋅  
 1500 
puede determinar el par que entrega el motor a 1400 rpm cuando se alimenta a 300 V:
 100 
T400 V = K' '⋅300 2 ⋅ S 400 V = 0,0169 ⋅ 300 2 ⋅   = 101,2 Nm. Puesto que el valor es muy superior
 1500 
a los 53 Nm requeridos para el giro a 1400 rpm, se puede concluir que el motor alimentado a 300
V es capaz de mantener a la máquina dentro de los límites indicados para el proceso
productivo.
B) INSERCIÓN DE RESISTENCIAS ROTÓRICAS

En este caso se pretende reducir la velocidad de giro del motor mediante la inserción de
resistencias rotóricas. El primer paso del estudio consistirá en calcular la resistencia rotórica inicial
del motor. Para calcular la corriente rotórica se tendrá en cuenta que como dato del problema se
10
indica que se pueden despreciar las pérdidas rotacionales. Con esta premisa el balance de
potencias de la máquina cumplirá: Pmi = Pútil . Por tanto:
1 − Sn  2
Pmi = Pútil = 11000 = 3R R '⋅  ⋅ IRn ' . En las condiciones iniciales se podrá hacer la
 S n 
aproximación de considerar que el motor trabaja en su punto nominal, por este motivo, la corriente
rotórica será también la nominal. Por tanto, la resistencia rotórica se podrá calcular despejando de
 Sn   2,67 ⋅ 10 −2 
Pútil ⋅   110000 ⋅  −2 
1 − Sn   1 − 2,67 ⋅ 10 
la expresión anterior: R R ' = 2
= 2
= 10 − 2 Ω.
3 ⋅ IRNOMINAL ' 3 ⋅ 100
La situación a la que se llegará con la inserción de resistencias rotóricas se puede ver en la figura
3. En ella se aprecia que aunque se sabe que el motor no entrega 63,5 Nm a 1460 rpm (figura 1)
se ha realizado la aproximación indicada en apartados anteriores. Además, en la resolución de
este apartado, a pesar del elevadísimo deslizamiento se hará la siguiente aproximación:
S
Ti = K' ' '⋅ .
RR ' T Resistencia añadida
motor
2,67 ⋅ 10 −2 Resistencia
A 1460 rpm: 63,5 = K' ' '⋅ nominal
RR ' 63,5 Nm
48,3Nm aprox.
 1500 − 800 
 1500 
 
A 800 rpm: 48,3 = K' ' '⋅ Fig. 3
R R ' nueva
N
Dividiendo las dos ecuaciones se obtiene que
800 1460
el nuevo valor de resistencia es 6,15 ⋅ 10 −2 Ω.
La resistencia que debe insertarse será la diferencia entre la que se acaba de obtener y la inicial,
es decir: 5,15 ⋅ 10 −2 Ω.
11
EJERCICIO 2: Los siguientes datos corresponden a la pruebas realizadas en un motor asíncrono

trifásico de 3 pares de polos y 15 kW, 400 V 50 Hz, conexión en estrella, CLASE A y corriente nominal
52 A:
Medida de la resistencia de estator: 0,11 Ω /fase. 1,5 PTOS
Ensayo de rotor libre: 50 Hz, 240 V, I0=14,7 A, P0=530 W
Ensayo de rotor bloqueado a la corriente nominal: Vcc= 20 V, Pcc=1260 W.
CALCULAR:
1. Parámetros del circuito equivalente.
2. Par máximo. DATOS:
3. Velocidad de par máximo. Motor CLASE A: Xs=XR’
SOLUCIÓN
Vlínea 400
3 3
1º) En el ensayo de rotor libre se tiene: Z 0 = = = 15,71 Ω. La tensión de línea debe
I0 14,7
dividirse por 3 puesto que la impedancia se calcula sobre el circuito equivalente que es un
circuito equivalente fase – neutro. La impedancia cumple: Z 0 = R 0 + jX 0 . La resistencia se puede
P0 420
calcular directamente a partir de la potencia medida en el ensayo: R 0 = 2
= = 2,64 Ω.
3I 0 3 ⋅ 8,17 2
Conocida la resistencia, la reactancia se obtiene como:
2 2 2 2
X0 = Z0 − X0 = 15,71 − 2,64 = 15,5 Ω.
Vcc 20
3 3
Del ensayo de rotor bloqueado se obtiene: Z cc = = = 0,22 Ω. La tensión que se da como
I cc 52
dato en el ensayo es la de línea, por tanto, también hay dividirla por 3 . La resistencia cumple:
P 1260
R cc = cc2 = = 0,155 Ω. Puesto que Z cc = R cc + jX cc , la reactancia se puede calcular
3I cc 3 ⋅ 52 2
como: X cc = Z cc 2 − X cc 2 = 0,22 2 − 0,155 2 = 0,156 Ω.
Del ensayo de cortocircuito se sabe que R cc = R S + R R ' . Como la resistencia estatórica se

suministra de un ensayo independiente: 0,243 Ω /fase la resistencia rotórica se obtiene por diferencia:
R R ' = R CC − R S = 0,156 − 0,11 = 0,046 Ω.
Por otro lado, también se cumple que X cc = X S + X R ' . Como el motor es una máquina clase A
X
(Xs=XR’) las reactancias serán: X S = X R ' = cc = 0,078 Ω.
2
Del ensayo de vacío se sabe que: X 0 = X S + X µ por tanto, la reactancia de magnetización se

puede obtener como: X µ = X 0 − X S = 15,4 Ω.
2º) Para el cálculo del par máximo se partirá del circuito equivalente obtenido mediante los
parámetros calculados en el apartado anterior. En el circuito equivalente se despreciará la
resistencia de pérdidas en el hierro para simplificar los cálculos, ya que dichas pérdidas en este
tipo de máquina son muy bajas.
12
XS RS X’R R’R/S Se calculará a partir del circuito anterior

A el equivalente Thèvenin en los
terminales A, B, extremos de la
Circuito Iµ reactancia de magnetización:
U 2n equivalente por
U2n
fase referido al Xµ ⋅ jX µ
3 estator 3
Vth =
[
R S + j XS + Xµ ]
B
La impedancia del equivalente se puede
[R + jX S ] ⋅ jXµ
calcular como: Z th = S
R S + j X S + Xµ [ ]
Por tanto: R th Y X th se calculan como parte real e imaginaria de la expresión anterio. El par
máximo y el deslizamiento al que éste se produce se podrán obtener entonces como:
3 Vth 2
Tmax =
2Ω S ⋅ R th + R th2 + [X th + X R ']2 
 
RR '
S TMAX = . A partir del deslizamiento la velocidad se podrá calcular como
R th + [X th + X R ']2
2
N = N S ⋅ (1 − S) .
13
Preguntas de repaso 543
12.11 Resumen
1. La secuencia de fases es el orden en que las tensiones de fase de un ge-
nerador trifásico se producen respecto al tiempo. En una secuencia abc
de tensiones de fuente balanceadas, Van se adelanta a Vbn en 120°, la que
a su vez se adelanta a Vcn en 120°. En una secuencia acb de tensiones
balanceadas, Van se adelanta a Vcn en 120°, la que a su vez se adelanta
a Vbn en 120°.
2. Una carga balanceada conectada en estrella o en delta es aquella en la
que las tres impedancias de las fases son iguales.
3. La manera más fácil de analizar un circuito trifásico balanceado es trans-
formar tanto la fuente como la carga en un sistema Y-Y y después anali-
zar el circuito monofásico equivalente. En la tabla 12.1 se presentó un
resumen de las fórmulas de corrientes y tensiones de fase y corrientes y
tensiones de línea de las cuatro configuraciones posibles.
4. La corriente de línea IL es la corriente que fluye del generador a la car-
ga en cada línea de transmisión de un sistema trifásico. La tensión de lí-
nea VL es la tensión entre cada par de líneas, salvo la línea neutra, si
existe. La corriente de fase Ip es la corriente que fluye a través de cada
fase en una carga trifásica. La tensión de fase Vp es la tensión de cada fa-
se. En una carga conectada en estrella,
VL 3Vp y IL Ip
En una carga conectada en delta,
VL Vp y IL 3Ip
5. La potencia instantánea total en un sistema trifásico balanceado es constan-
te e igual a la potencia promedio.
6. La potencia compleja total absorbida por una carga trifásica balanceada
conectada en Y o en es
S P jQ 3VLILl
¬
donde es el ángulo de las impedancias de carga.
7. Un sistema trifásico desbalanceado puede analizarse aplicando el análisis
nodal o de malla.
8. PSpice se usa para analizar circuitos trifásicos de la misma manera que
para analizar circuitos monofásicos.
9. La potencia real total se mide en sistemas trifásicos siguiendo ya sea el
método de los tres wattímetros o el de los dos wattímetros.
10. En la instalación eléctrica residencial se emplea un sistema monofásico
de tres conductores de 120240° V.
Preguntas de repaso
12.1 ¿Cuál es la secuencia de fases de un motor trifásico para 12.3 ¿Cuál de las siguientes no es una condición requerida pa-
el cual VAN 220l100° V y VBN 220l140° V? ra un sistema balanceado?
¬¬ ¬¬
a) abc b) acb a) Van Vbn Vcn
b) Ia Ib Ic 0
12.2 Si en una secuencia de fases acb, Van 100l20°, en-
tonces Vcn es: ¬
¬ c) Van Vbn Vcn 0
d) Las tensiones de fuente están desfasadas 120° entre
a) 100l140° b) 100l100°
¬¬ ¬
¬ sí.
c) 100 50°
l l
d) 100 10° e) Las impedancias de carga de las tres fases son iguales.
¬¬ ¬
¬
544 Capítulo 12 Circuitos trifásicos
12.4 En una carga conectada en Y, la corriente de línea y la co- 12.8 Cuando una carga conectada en Y se alimenta con tensio-
rriente de fase son iguales. nes en secuencia de fases abc, las tensiones de línea se
atrasan de las correspondientes tensiones de fase en 30°.
a) Cierto b) Falso
a) Cierto b) Falso
12.5 En una carga conectada en , la corriente de línea y la co-
rriente de fase son iguales. 12.9 En un circuito trifásico balanceado, la potencia instantá-
nea total es igual a la potencia promedio.
a) Cierto b) Falso
a) Cierto b) Falso
12.6 En un sistema Y-Y, una tensión de línea de 220 V produ-
ce una tensión de fase de: 12.10 La potencia total suministrada a una carga en balancea-
da se determina de la misma manera que en una carga en
a) 381 V b) 311 V c) 220 V
Y balanceada.
d) 156 V e) 127 V
a) Cierto b) Falso
12.7 En un sistema -, una tensión de fase de 100 V produce
una tensión de línea de:
a) 58 V b) 71 V c) 100 V Respuestas: 12.1a, 12.2a, 12.3c, 12.4a, 12.5b, 12.6e, 12.7c,
d) 173 V e) 141 V 12.8b, 12.9a, 12.10a.
Problemas1
Sección 12.2 Tensiones trifásicas balanceadas 220 0° V
a A 10 Ω j5 Ω
12.1 Si Vab 400 V en un generador trifásico balanceado co- −+
nectado en Y, halle las tensiones de fase, suponiendo que
la secuencia de fases es: 220 −120° V
b B 10 Ω j5 Ω
n −+ N
a) abc b) acb
12.2 ¿Cuál es la secuencia de fases de un circuito trifásico ba- 220 120° V

c C 10 Ω j5 Ω
lanceado para el cual Van 160l30° V y Vcn −+
160l90° V? Halle Vbn. ¬
¬
¬
¬
12.3 Determine la secuencia de fases de un circuito trifásico Figura 12.41
balanceado en el que Vbn 208l130° V y Vcn 208l10° Para el problema 12.6.
V. Obtenga Van. ¬
¬ ¬
¬
12.4 Un sistema trifásico con secuencia abc y VL 200 V ali-
menta a una carga conectada en Y con ZL 40l30° . 12.7 Obtenga las corrientes de línea en el circuito trifásico de
Halle las corrientes de línea. ¬
¬
la figura 12.42.
12.5 En relación con una carga conectada en Y, las expresiones 12.8 En un sistema Y-Y trifásico balanceado, la fuente está en
en el dominio temporal (o del tiempo) de tres tensiones lí- una secuencia abc de tensiones y Van 100l20° V rms.
nea-neutro en las terminales son: La impedancia de línea por fase es 0.6 j1.2 ,¬
¬mientras
vAN 150 cos (t 32°) V que la impedancia por fase de la carga es 10 j14 .
Calcule las corrientes de línea y las tensiones de carga.
vBN 150 cos (t 88°) V
12.9 Un sistema Y-Y balanceado de cuatro conductores tiene
vCN 150 cos (t 152°) V las tensiones de fase
Escriba las expresiones en el dominio temporal de las
tensiones línea-línea vAB, vBC y vCA. Van 120l0°, Vbn 120l120°
¬ ¬¬
Vcn 120l120° V
Sección 12.3 Conexión estrella-estrella balanceada ¬
¬
12.6 En referencia al circuito Y-Y de la figura 12.41, halle las La impedancia de carga por fase es 19 j13 , y la im-
corrientes de línea, las tensiones de línea y las tensiones pedancia de línea por fase es 1 j2 . Determine las
de carga. corrientes de línea y la corriente neutra.
1
Recuérdese que, a menos que se indique otra cosa, todas las tensiones y corrientes dadas son valores rms.
Problemas 545
a Ia A
440 0° V + 6 − j8 Ω
−
n N
6 − j8 Ω 6 − j8 Ω
440 120° V +− − 440 −120° V

+
Ib
Ic
Figura 12.42
Para el problema 12.7.
12.10 En referencia al circuito de la figura 12.43, determine la 12.12 Determine las corrientes de línea en el circuito Y- de la
corriente en la línea neutra. figura 12.45. Adopte Z 60l45° .
¬
¬
2Ω Ia
A
a
+ 25 − j10 Ω + 110 0° V
220 0° V − −
2Ω n ZΔ ZΔ
−+
220 −120° V 20 Ω 110 120° V +− − 110 −120° V
+
− 10 + j5 Ω Ib ZΔ
220 120° V +
2Ω c C
b Ic B
Figura 12.43
Para el problema 12.10. Figura 12.45
Sección 12.4 Conexión estrella-delta balanceada 12.13 En el sistema trifásico balanceado Y- de la figura 12.46,
halle la corriente de línea IL y la potencia promedio sumi-
12.11 En el sistema Y- que aparece en la figura 12.44, la fuen- nistrada a la carga.
te está en una secuencia positiva con Van 120l0° V e
¬ de
impedancia de fase Zp 2 j3 . Calcule la tensión
línea VL y la corriente de línea IL.
110 0° V rms
2Ω
−+
9j6 Ω
110 120° V rms 2Ω
Van −+ 9j6 Ω
a
−+
9j6 Ω
110 120° V rms
Zp 2Ω
Vbn −+
b
n −+ Zp
Figura 12.46
Zp Para el problema 12.13.
Vcn
c
−+
12.14 Obtenga las corrientes de línea en el circuito trifásico de
la figura 12.47.
Figura 12.44
1 + j2 Ω
A
a
+ 100 0° V ZL ZL
−
n
C B
ZL = 12 + j2 Ω
100 120° V +− + 100 –120° V
−
b 1 + j2 Ω
c
1 + j2 Ω
Figura 12.47
12.15 El circuito de la figura 12.48 se excita mediante una fuen- Sección 12.5 Conexión delta-delta balanceada
te trifásica balanceada con una tensión de línea de 210 V.
Si Zl 1 j1 , Z 24 j30 y ZY 12 j5 , 12.19 En referencia al circuito - de la figura 12.50, calcule
determine la magnitud de la corriente de línea de las car- las corrientes de fase y de línea.
gas combinadas.
Zl ZY
a a A
ZΔ
ZΔ 30 Ω
Zl ZY + 173 0° V
b −
j10 Ω 30 Ω
− b
ZΔ 173 120° V + B
Zl ZY
c 30 Ω j10 Ω
Figura 12.48 + 173 −120° V

−
j10 Ω
12.16 Una carga balanceada conectada en delta tiene una co-
rriente de fase IAC 10l30° A. c C
¬
¬
a) Determine las tres corrientes de línea suponiendo que Figura 12.50
el circuito opera en la secuencia de fases positiva. Para el problema 12.19.
b) Calcule la impedancia de carga si la tensión de línea

es VAB 110l0° V.
¬ 12.20 Para el circuito - de la figura 12.51. Halle las corrien-
12.17 Una carga balanceada conectada en delta tiene corriente tes de línea y de fase. Suponga que la impedancia de
de línea Ia 10l25° A. Halle las corrientes de fase IAB, carga es ZL 12 j9 por fase.
IBC y ICA. ¬
¬
12.18 Si Van 400l60° V en la red de la figura 12.49, halle las
¬
¬ de la carga I , I , e I .
corrientes de fase Ia
AB BC CA A
I AB
a A
Generador 12 Ω j9 Ω 210 120° V +− + 210 0° V ZL ZL
trifásico −
conectado
en Y j9 Ω 12 Ω Ib I CA
b −+ C
Secuencia C B
B 12 Ω j9 Ω 210 −120° V Ic I BC ZL
de fases (+) c
Figura 12.49 Figura 12.51

Para el problema 12.18. Para el problema 12.20.
Problemas 547
12.21 Tres generadores de 230 V forman una fuente conectada Sección 12.6 Conexión delta-estrella balanceada
en delta que se conecta a su vez con una carga balancea-
da conectada en delta de ZL 10 j8 por fase, como 12.25 En el circuito de la figura 12.54, si Vab 440l10°, Vbc
¬
¬ de lí-
440l110°, Vca 440l130° V, halle las corrientes
se muestra en la figura 12.52.
nea. ¬ ¬ ¬
¬
a) Determine el valor de IAC.
b) ¿Cuál es el valor de Ib? Ia

3 + j2 Ω
a
a A + Vab 10 − j8 Ω
−
ZL ZL 3 + j2 Ω Ib 10 − j8 Ω
230 120° +− + 230 0° −
− Vca + b
b B
c −+ C + V 10 − j8 Ω
− bc
ZL 3 + j2 Ω Ic
230 –120°
c
Figura 12.52
Figura 12.54
12.22 Halle las corrientes de línea Ia, Ib e Ic en la red trifásica 12.26 En referencia al circuito balanceado de la figura 12.55,
de la figura 12.53, abajo. Considere Z 12 j15 y Vab 125l0° V. Halle las corrientes de línea IaA, IbB
ZL 2 . e IcC. ¬
12.23 Un sistema trifásico balanceado con una tensión de línea
de 202 V rms alimenta a una carga conectada en delta con I aA
a A
Zp 25l60° .
¬
¬
a) Halle la corriente de línea. 24 Ω
Generador
b) Determine la potencia total suministrada a la carga trifásico −j15 Ω
utilizando dos wattímetros conectados a las líneas A y conectado N − j15 Ω
C. en Δ
I bB 24 Ω
b − j15 Ω
12.24 Una fuente balanceada conectada en delta tiene tensión 24 Ω C
de fase Vab 416l30° V y secuencia de fases positiva. Si Secuencia B
¬
¬ balanceada conectada en delta, ha- de fases (+) I cC
se conecta a una carga c
lle las corrientes de línea y de fase. Considere la
impedancia de carga por fase de 60l30° y la impedan- Figura 12.55
cia de línea por fase de 1 j1 . ¬
¬
Zl Ia
A
ZY
ZΔ ZΔ
208 120° V +− + 208 0° V
−
Zl Ib
ZY ZY
−+ C
B
208 −120° V Ic ZΔ
Zl
Figura 12.53
12.27 Una fuente conectada en suministra potencia a una carga 12.32 Una carga en Y balanceada se conecta a una fuente trifá-
conectada en Y en un sistema trifásico balanceado. Dado sica a 60 Hz con Vab 240l0° V. La carga tiene un fp
¬ 5 kW. a) Determine la
atrasado 0.5 y cada fase toma
que la impedancia de línea es 2 j1 por fase mientras
que la impedancia de carga es 6 j4 por fase, halle la impedancia de carga ZY. b) Halle Ia, Ib, y Ic.
magnitud de la tensión de línea en la carga. Suponga la ten- 12.33 Una fuente trifásica suministra 4 800 VA a una carga co-
sión de fase de la fuente Vab 208l0° V rms. nectada en estrella con una tensión de fase de 208 V y un
¬
12.28 Las tensiones línea-línea en una carga en Y tienen una factor de potencia atrasado de 0.9. Calcule la corriente de
magnitud de 440 V y están en secuencia positiva a 60 Hz. línea de la fuente y la tensión de línea de la fuente.
Si las cargas están balanceadas con Z1 Z2 Z3 25 12.34 Una carga balanceada conectada en estrella con una im-
l30°, halle todas las corrientes de línea y las tensiones de pedancia de fase de 10 j16 se conecta a un generador
¬
¬
fase. trifásico balanceado con una tensión de línea de 220 V.
Determine la corriente de línea y la potencia compleja ab-
Sección 12.7 Potencia en un sistema balanceado sorbida por la carga.
12.29 Un sistema trifásico balanceado Y- tiene Van 120l0° 12.35 Tres impedancias iguales, de 60 j30 cada una, se co-
V rms y Z 51 j45 . Si la impedancia de línea por ¬ nectan en delta con un circuito trifásico de 230 V rms.
fase es 0.4 j1.2 , halle la potencia compleja total su- Otras tres impedancias iguales, de 40 j10 cada una,
ministrada a la carga. se conectan en estrella en el mismo circuito entre los mis-
mos puntos. Determine:
12.30 En la figura 12.56, el valor rms de la tensión de línea es
de 208 V. Halle la potencia promedio suministrada a la a) la corriente de línea
carga.
b) la potencia compleja total suministrada a las dos cargas
a A
c) el factor de potencia de las dos cargas combinadas
+ V V
− a b ZL
n b B N ZL 12.36 Una línea de transmisión trifásica de 4 200 V tiene una
−+ impedancia de 4 j por fase. Si alimenta a una carga
Z L = 30 45°
− de 1 MVA con un factor de potencia de 0.75 (atrasado),
+
Vc halle:
c C
a) la potencia compleja
Figura 12.56
Para el problema 12.30. b) la pérdida de potencia en la línea
12.31 Una carga balanceada conectada en delta se alimenta con c) la tensión en el extremo de alimentación
una fuente trifásica a 60 Hz con tensión de línea de 240 V.
Cada fase de carga toma 6 kW con un factor de potencia 12.37 La potencia total medida en un sistema trifásico que ali-
atrasado de 0.8. Halle: menta a una carga balanceada conectada en estrella es de
12 kW con un factor de potencia adelantado de 0.6. Si la
a) la impedancia de carga por fase tensión de línea es de 208 V, calcule la corriente de línea
b) la corriente de línea IL y la impedancia de la carga ZL.
c) el valor de la capacitancia que debe conectarse en pa- 12.38 Dado el circuito de la figura 12.57, abajo, halle la poten-
ralelo con cada fase de carga para minimizar la cia compleja total absorbida por la carga.
corriente procedente de la fuente
1Ω j2 Ω
9Ω
110 0° V +−
110 240° V
1Ω j2 Ω 9Ω j12 Ω j12 Ω
−+
j12 Ω
−
+ 110 120° V 9Ω
1Ω j2 Ω
1Ω j2 Ω
Figura 12.57
Problemas 549
12.39 Halle la potencia real absorbida por la carga en la figura de la tensión de línea en el extremo de la fuente y el fac-
12.58. tor de potencia de la fuente.
5Ω A 12.45 Una carga balanceada en estrella se conecta con el gene-
a
rador por medio de una línea de transmisión balanceada
− j6 Ω 4Ω con una impedancia de 0.5 j2 por fase. Si la carga
100 120° V +− + 100 0° V
− tiene una potencia nominal de 450 kW, factor de potencia
8Ω j3 Ω atrasado de 0.708 y tensión de línea de 440 V, halle la ten-
5Ω 10 Ω
c −+ C sión de línea en el generador.
b B
100 −120° V 5Ω
12.46 Una carga trifásica consta de tres resistencias de 100
que pueden conectarse en estrella o en delta. Determine
Figura 12.58 cuál conexión absorberá la mayor potencia promedio de
Para el problema 12.39. una fuente trifásica con tensión de línea de 110 V. Supon-
ga una impedancia de línea de cero.
12.40 En referencia al circuito trifásico de la figura 12.59, halle 12.47 Las siguientes tres cargas trifásicas conectadas en parale-
la potencia promedio absorbida por la carga conectada en lo se alimentan con una fuente trifásica balanceada.
delta con Z 21 j24 . Carga 1: 250 kVA, fp atrasado de 0.8
Carga 2: 300 kVA, fp adelantado de 0.95
100 0° V rms Carga 3: 450 kVA, fp unitario
1Ω j0.5 Ω
−+ Si la tensión de línea es de 13.8 kV, calcule la corriente de
línea y el factor de potencia de la fuente. Suponga que la
ZΔ impedancia de línea es de cero.
100 −120° V rms
1Ω j0.5 Ω 12.48 Una fuente balanceada conectada en estrella en secuencia
−+ ZΔ
positiva tiene Van 240l0° V rms y alimenta a una car-
ga desbalanceada conectada ¬en delta a traves de una línea
ZΔ de transmisión con impedancia 2 j3 por fase.
100 120° V rms
1Ω j0.5 Ω a) Calcule las corrientes de línea si ZAB 40 j15 .
−+
ZBC 60 , ZCA 18 j12
Figura 12.59 b) Halle la potencia compleja suministrada por la fuente.
Para el problema 12.40. 12.49 Cada carga de fase consta de una resistencia de 20 y
una reactancia inductiva de 10 . Con una tensión de lí-
12.41 Una carga balanceada conectada en delta toma 5 kW con nea de 220 V rms, calcule la potencia promedio tomada
un factor de potencia atrasado de 0.8. Si el sistema trifá- por la carga si:
sico tiene una tensión de línea efectiva de 400 V, halle la a) las tres cargas de fase están conectadas en delta
corriente de línea. b) las cargas están conectadas en estrella.
12.42 Un generador trifásico balanceado suministra 7.2 kW a una 12.50 Una fuente trifásica balanceada con VL 240 V rms su-
carga conectada en estrella con impedancia 30 j40 por ministra 8 kVA con un factor de potencia atrasado de 0.6
fase. Halle la corriente de línea IL y la tensión de línea VL. a dos cargas en paralelo conectadas en estrella. Si una
carga toma 3 kW con factor de potencia unitario, calcule
12.43 Remítase a la figura 12.48. Obtenga la potencia compleja la impedancia por fase de la segunda carga.
absorbida por las cargas combinadas.
Sección 12.8 Sistemas trifásicos desbalanceados
12.44 Una línea trifásica tiene una impedancia de 1 j3 por
fase. Esta línea alimenta a una carga balanceada conecta-
da en delta, la cual absorbe una potencia compleja total
12.51 Considere el sistema - que aparece en la figura 12.60.
de 12 j5 kVA. Si la tensión de línea en el extremo de la
Considere Z1 8 j6 , Z2 4.2 j2.2 , Z3 10
carga tiene una magnitud de 240 V, calcule la magnitud
j0 .
a A
+ − Z1
240 0° V − + 240 −120° V Z3
Z2
c C
b +− B
240 120° V Figura 12.60
a) Halle la corrientes de fase IAB, IBC, e ICA. 12.56 Para el circuito desbalanceado de la figura 12.63. Calcule:
b) Calcule las corrientes de línea IaA, IbB, e IcC. a) las corrientes de línea
b) la potencia real absorbida por la carga
12.52 Un circuito estrella-estrella de cuatro conductores tiene
c) la potencia compleja total provista por la fuente.
Van 120l120, Vbn 120l0
Vcn 120l120 V
Si las impedancias son a A
j10 Ω
ZAN 20l60, ZBN 30l0 440 0° V +−
b B
Zcn 40l30 −+ − j5 Ω
halle la corriente en la línea neutra. 440 120° V + − 440 −120° V

20 Ω
12.53 En el sistema Y-Y que se muestra en la figura 12.61, las c C
cargas conectadas a la fuente están desbalanceadas. a)
Figura 12.63
Calcule Ia, Ib, e Ic. b) Halle la potencia total suministrada Para el problema 12.56.
a la carga. Considere Vp 240 V rms.
12.57 Determine las corrientes de línea del circuito trifásico de

Ia la figura 12.64. Considere que Va 110l0°, Vb 110
l120°, Vc 110l120° V. ¬
¬¬ ¬
¬
Vp 0°
+ 100 Ω
− Ia
Vp 120° Vp −120°
− − 80 Ω + 80 + j50 Ω
+ + Va −
60 Ω
Ib
20 + j30 Ω 60 – j40 Ω
Ic
Vc − −
+ +
Ib
Figura 12.61
Para el problema 12.53. Ic
12.54 Una fuente en Y trifásica balanceada con Vp 210 V rms Figura 12.64
excita a una carga trifásica conectada en Y con impedan- Para el problema 12.57.
cia de fase ZA 80 , ZB 60 j90 y ZC j80 .
Calcule las corrientes de línea y la potencia compleja to- Sección 12.9 PSpice para circuitos trifásicos
tal suministrada a la carga. Suponga que los neutros están
conectados entre sí.
12.55 Una alimentación trifásica con tensión de línea de 240 V 12.58 Resuelva el problema 12.10 usando PSpice.
rms en secuencia positiva tiene una carga desbalanceada
12.59 La fuente de la figura 12.65 está balanceada y exhibe una
conectada en delta, como se muestra en la figura 12.62.
secuencia de fases positiva. Si f 60 Hz, utilice PSpice
Halle las corrientes de fase y la potencia compleja total.
para hallar VAN, VBN y VCN.
A
a A
j25 Ω 40 Ω 100 0° V +−
b B 40 Ω 0.2 mF
n −+ N
10 mF
C +−
B
30 30° Ω
c C

Problemas 551
12.60 Utilice PSpice para determinar Io en el circuito monofási- 12.63 Utilice PSpice para hallar las corrientes IaA e IAC en el
co de tres conductores de la figura 12.66. Considere que sistema trifásico desbalanceado que aparece en la figura
Z1 15 j10 , Z2 30 j20 y Z3 12 j5 . 12.69. Considere que
Zl 2 j, Z1 40 j20
Z2 50 j30 , Z3 25
4Ω
220 0° V Z1
Io
A
−+
220 0° V +
− Z1 a
4Ω
Z1
Z3 220 –120° V Z1
+ −+ Z3
220 0° V − Z2 b B
4Ω
Z2
220 120° V Z1
Figura 12.66 C
−+
Para el problema 12.60. c
Figura 12.69
12.61 Dado el circuito de la figura 12.67, utilice PSpice para de- Para el problema 12.63.
terminar las corrientes IaA y la tensión VBN.
12.64 Para el circuito de la figura 12.58, use PSpice para hallar

240 0° V las corrientes de línea y las corrientes de fase.
a 4Ω j3 Ω A 10 Ω j15 Ω
−+ 12.65 Un circuito trifásico balanceado se muestra en la figura
12.70, en la siguiente página. Utilice PSpice para hallar
las corrientes de línea IaA, IbB e IcC.
− j36 Ω − j36 Ω
240 −120° V Sección 12.10 Aplicaciones
b 4Ω j3 Ω B 10 Ω j15 Ω
n −+ N
12.66 Un sistema trifásico de cuatro conductores que opera con
una tensión de línea de 208 V se presenta en la figura
− j36 Ω 12.71. Las tensiones de fuente están balanceadas. La po-
240 120° V tencia absorbida por la carga resistiva conectada en
c 4Ω j3 Ω 10 Ω j15 Ω estrella se mide con el método de los tres wattímetros.
−+
C Calcule:
a) la tensión al neutro
Figura 12.67
b) las corrientes I1, I2, I3 e In
c) las lecturas de los wattímetros
d) la potencia total absorbida por la carga
12.62 El circuito de la figura 12.68 opera a 60 Hz. Utilice PSpi- *12.67 Como se advierte en la figura 12.72, una línea trifásica de
ce para hallar la corriente de fuente Iab y la corriente de cuatro conductores con tensión de fase de 120 V alimen-
línea IbB. ta a una carga de motor balanceada de 260 kVA con fp
atrasado de 0.85. La carga de motor se conecta a las tres
líneas principales rotuladas como a, b y c. Además, focos
incandescentes (con fp unitario) se conectan de la si-
a 1Ω 2 mH A 16 Ω
guiente manera: de 24 kW de la línea a a la neutra, de 15
kW de la línea b a la neutra y de 9 kW de la línea c a la
+ neutra.
− 110 0° V
1Ω 2 mH B 133 ␮F a) Si se disponen tres wattímetros para medir la potencia
110 120° V − b N en cada línea, calcule la lectura de cada medidor.
+
b) Halle la corriente en la línea neutra.
+ 110 −120° V
−
12.68 Lecturas de medición de un alternador trifásico conectado
1Ω 2 mH C 27 mH
en estrella que suministra potencia a un motor indican que
c
Figura 12.68
Para el problema 12.62. *Un asterisco indica un problema difícil.
a 0.6 Ω j0.5 Ω A
0.2 Ω
30 Ω
0.2 Ω j1 Ω
−j20 Ω
+ 30 Ω
240 10° V − 0.6 Ω j0.5 Ω
j1 Ω b B
+ 240 −110° V −j20 Ω
−
30 Ω
−
240 130° V + j1 Ω
−j20 Ω
0.2 Ω
0.6 Ω j0.5 Ω
c C
Figura 12.70
I1
W1 a
I2 b
W2 c
40 Ω
In Motor (carga),
48 Ω d
260 kVA,
n
fp atrasado 0.85
60 Ω 24 kW 15 kW 9 kW
I3
Cargas de iluminación
W3
Figura 12.72
Figura 12.71 Para el problema 12.67.
las tensiones de línea son de 330 V, las corrientes de línea conectada en estrella y que toma una corriente de línea de
de 8.4 A y la potencia de línea total de 4.5 kW. Halle: 6 A. Calcule el fp del motor y su impedancia de fase.
a) la carga en VA 12.71 En la figura 12.73, dos wattímetros se conectan apropia-
damente a la carga desbalanceada alimentada por una
b) el fp de la carga fuente balanceada de manera que Vab 208l0° V con
secuencia de fases positiva. ¬
c) la corriente de fase
a) Determine la lectura de cada wattímetro
d) la tensión de fase
b) Calcule la potencia aparente total absorbida por la
12.69 Cierta bodega contiene tres cargas trifásicas balanceadas. carga
Las tres cargas son:
Carga 1: 16 kVA con fp atrasado de 0.85
Carga 2: 12 kVA con fp atrasado de 0.6 A

a W1
Carga 3: 8 kW con fp unitario 20 Ω
12 Ω
0 B
La tensión de línea en la carga es de 208 V rms a 60 Hz, b
y la impedancia de línea de 0.4 j0.8 . Determine la 10 Ω j5 Ω
corriente de línea y la potencia compleja suministrada a
− j10 Ω
las cargas. c W2
C
12.70 El método de los dos wattímetros da P1 1200 y P2
400 W para un motor trifásico que funciona con una lí- Figura 12.73
nea de 240 V. Suponga que la carga de motor está Para el problema 12.71.
Problemas de mayor extensión 553
12.72 Si los wattímetros W1 y W2 se conectan de manera apropia- W1

Z
da entre las líneas a y b y las líneas b y c, respectivamente, ±
para medir la potencia absorbida por la carga conectada en ±
delta en la figura 12.44, prediga sus lecturas. +
208 0° V −
12.73 En referencia al circuito de la figura 12.74, halle las lec- Z
turas de los wattímetros.
W2
−
208 −60° V +
W1 Z = 60 − j30 Ω
± ± ±
±
240 − 60° V +
Figura 12.75
− Z
Z = 10 + j30 Ω
W2
− 12.75 Un hombre tiene una resistencia corporal de 600 .
240 −120° V + Z ¿Cuánta corriente fluye por su cuerpo no aterrizado
± ± a) cuando toca las terminales de una batería de automó-
vil de 12 V?
Figura 12.74 b) cuando introduce un dedo en un tomacorriente de 120
V?
12.74 Prediga las lecturas de los wattímetros en el circuito de la 12.76 Demuestre que las pérdidas I2R serán mayores en un apa-
figura 12.75. rato de 120 V que en uno de 240 V si ambos tienen la
misma potencia nominal.
Problemas de mayor extensión

12.77 Un generador trifásico suministra 3.6 kVA con un factor 12.81 Un centro profesional se alimenta mediante una fuente
de potencia atrasado de 0.85. Si se suministran 2 500 W a trifásica balanceada. El centro tiene las siguientes cuatro
la carga y las pérdidas de línea son de 80 W por fase, cargas trifásicas balanceadas:
¿cuáles son las pérdidas en el generador?
Carga 1: 150 kVA con fp adelantado de 0.8
12.78 Una carga trifásica inductiva de 440 V, 51 kW y 60 kVA
Carga 2: 100 kW con fp unitario
opera a 60 Hz y está conectada en estrella. Se desea corre-
gir el factor de potencia a 0.95 atrasado. ¿Un capacitor de Carga 3: 200 kVA con fp atrasado de 0.6
qué valor debería colocarse en paralelo con cada impe- Carga 4: 80 kW y 95 kVAR (inductiva)
dancia de carga?
12.79 Un generador trifásico balanceado tiene una secuencia de Si la impedancia de línea es 0.02 j0.05 por fase y la
fases abc con tensión de fase Van 255l0° V. Este gene- tensión de línea en las cargas es de 480 V, halle la magni-
rador alimenta a un motor de inducción ¬ que puede tud de la tensión de línea en la fuente.
representarse con una carga balanceada conectada en Y 12.82 Un sistema trifásico balanceado tiene una línea de distri-
con impedancia de 12 j5 por fase. Halle las corrientes bución con impedancia 2 j6 por fase. Este sistema
de línea y las tensiones de carga. Suponga una impedan- alimenta a dos cargas trifásicas conectadas en paralelo.
cia de línea de 2 por fase. La primera es una carga balanceada conectada en estrella
12.80 Una fuente trifásica balanceada abastece de potencia a las que absorbe 400 kVA con un factor de potencia atrasado
siguientes tres cargas: de 0.8. La segunda es una carga balanceada conectada en
delta con impedancia de 10 j8 por fase. Si la magni-
Carga 1: 6 kVA con fp atrasado de 0.83 tud de la tensión de línea en las cargas es de 2 400 V rms,
Carga 2: desconocida calcule la magnitud de la tensión de línea en la fuente y la
potencia compleja total suministrada a las dos cargas.
Carga 3: 8 kW con fp adelantado de 0.7071
12.83 Un motor trifásico comercial inductivo opera a plena car-
Si la corriente de línea es de 84.6 A rms, la tensión de lí- ga de 120 hp (1 hp 746 W) con eficiencia de 95 por
nea en la carga es de 208 V rms y la carga combinada tiene ciento y un factor de potencia atrasado de 0.707. El mo-
un fp atrasado de 0.8, determine la carga desconocida. tor se conecta en paralelo con un calefactor trifásico
balanceado de 80 kW con un factor de potencia unitario. 12.86 Para el sistema monofásico de tres conductores de la figu-
Si la magnitud de la tensión de línea es de 480 V rms, cal- ra 12.77, halle las corrientes IaA, IbB, e InN.
cule la corriente de línea.
*12.84 En la figura 12.76 se presenta la carga de un motor trifá-
1Ω
sico en delta conectado a su vez con una tensión de línea a A
de 440 V y que toma 4 kVA con un factor de potencia
atrasado de 72%. Además, un solo capacitor de 1.8 kVAR 120 0° V rms + 24 − j2 Ω
−
se conecta entre las líneas a y b, mientras que una carga 1Ω
de iluminación de 800 W se conecta entre la línea c y la n N
neutra. Suponiendo la secuencia abc y adoptando Van 120 0° V rms + 15 + j4 Ω
Vpl0°, halle la magnitud y ángulo de fase de las corrien- −
1Ω
tes I¬
a, Ib, Ic, y In.
b B
Figura 12.77
Ia Para el problema 12.86.
a
Ib 1.8 kVAR 12.87 Considere el sistema monofásico de tres conductores que
b se muestra en la figura 12.78. Halle la corriente en el con-
Ic
ductor neutro y la potencia compleja suministrada por
c Motor (carga),
4 kVA,
cada fuente. Considere Vs, como una fuente de 115l0° V,
In ¬
fp atrasado = 72% a 60 Hz.
d
1Ω
Carga de iluminación de 800 W
Figura 12.76 Vs +
− 20 Ω
15 Ω
Para el problema 12.84. 2Ω
12.85 Diseñe un calefactor trifásico con cargas adecuadamente Vs + 30 Ω 50 mH

−
simétricas que empleen resistencia pura conectada en es- 1Ω
trella. Suponga que el calefactor se alimenta con una
tensión de línea de 240 V y debe proporcionar 27 kW de Figura 12.78
calor. Para el problema 12.87.
Práctica EL-2114 Asist.Angélica Aiza-Castillo
Unidad 3
Los siguientes ejercicios son recopilaciones de libros de texto
R. C. Dorf and J. A. Svoboda, Circuitos Eléctricos, 8va ed. México: Alfa Omega, 2011.
C. K. Alexander and M. N. O. Sadiku, Fundamentos de Circuitos Eléctricos, 5ta ed.

New York: McGraw Hill.
Preguntas de repaso
1. ¿Cuál es la secuencia de fases de un motor trifásico para la cual VAN = 220∠0◦ y
VBN = 220∠ − 120◦ ?
a) abc
b) acb
2. Si en una secuencia de fases acb, Van = 100∠ − 20◦ , entonces Vcn es:
a) 100∠ − 140◦
b) 100∠100◦
c) 100∠ − 50◦
d ) 100∠10◦
3. ¿ Cuál de las siguientes no es una condición requerida para un sistema balanceado?
a) |Van | = |Vbn | = |Vcn |

b) Ia = Ib = Ic = 0
c) Van = Vbn + Vcn = 0
d ) Las tensiones de fuente están desfasadas 120◦ entre sı́.
e) Las impedancias de carga de las tres fases son iguales.
4. En una carga conectada en Y, la corriente de lı́nea y la corriente de fase son iguales
a) Cierto
b) Falso
5. En una carga conectada en ∆, la corriente de lı́nea y la corriente de fase son iguales
a) Cierto
b) Falso
6. En un sistema Y-Y, una tensión de lı́nea de 220V produce una tensión de fase de:
a) 381 V
1
b) 311 V
c) 220 V
d ) 156 V
e) 127 V
7. En un sistema ∆-∆, una tensión de lı́nea de 100V produce una tensión de lı́nea de:
a) 58 V
b) 71 V
c) 100 V
d ) 173 V
e) 141 V
8. Cuando una carga conectada en Y se alimenta con tensiones en secuencia de fases abc,
las tensiones de lı́nea se atrasan de las correspondientes tensiones de fase en 30◦ .
a) Cierto
b) Falso
9. En un circuito trifásico balanceado, la potencia instantánea total es igual a la potencia

promedio.
a) Cierto
b) Falso

manera que en la carga en Y balanceada.
a) Cierto
b) Falso
————————-
Respuestas:
1).a, 2).a, 3).c, 4).a, 5).b, 6).e, 7).c, 8).b, 9).a, 10).a
Temas 3.1 y 3.2

1. Si Vab = 400V en un generador trifásico balanceado conectado en Y, halle las tensiones
de fase, suponiendo que la secuencia de fase es:
a) abc
b) acb
2
Respuestas:
a)
Van = 231∠ − 30◦ V ,
Vbn = 231∠ − 150◦ V ,
Vcn = 231∠900◦ V .
b)
Van = 231∠30◦ V ,
Vbn = 231∠150◦ V ,
Vcn = 231∠ − 90◦ V .
2. ¿Cuál es la secuencia de fases de un circuito trifásico balanceado para la cual Van =

160∠30◦ V y Vcn = 160∠ − 90◦ V ? Halle Vbn
Respuestas:
Vbn = 160∠150◦ , acb
3. Determine las corrientes de lı́nea del circuito trifásico de la Figura 1. Considere que
Va = 110∠0◦ V , Vb = 110∠ − 120◦ V , Vc = 110∠120◦ V .
Figura 1: Circuito la pregunta 3
Respuestas:
Ia = 1,9585∠ − 18,1◦ A, Ib = 1,4656∠ − 130,55◦ A, Ic = 1,947∠117,8◦ A.
Tema 3.3
1. En referencia al circuito Y-Y de la figura 2, halle las corrientes de lı́nea, las tensiones
de lı́nea y las tensiones de carga.
3
Respuestas:
Ia = 19,68∠ − 26,56◦ A, Ib = 19,68∠ − 146,56◦ A, Ic = 19,68∠93,44◦ A.
Vab = 381∠30◦ V , Vbc = 381∠ − 90◦ V, Vca = 381∠ − 210◦ V .
VAN = 220∠0◦ V , VBN = 220∠ − 120◦ V , VCN = 220∠120◦ V .
2. Obtenga las corrientes de lı́nea en el circuito de la figura 3.
Figura 3: Sistema Y-Y trifásico balanceado
Respuestas:
Ia = 44∠53,13◦ A, Ib = 44∠ − 66,87◦ A, Ic = 44∠173,13◦ A.
4
3. En un sistema Y-Y trifásico balanceado, la fuente está en una secuencia abc de tensiones
y Van = 100∠20◦ Vrms . La impedancia de lı́nea por fase es 0,6 + j1,2Ω, mientras que la
impedancia por fase de la carga es 10 + j14Ω.
Calcule las corrientes de lı́nea y las tensiones de carga.
Respuestas:
Ia = 5,396∠ − 35,11◦ A, Ib = 5,396∠ − 155,11◦ A, Ic = 5,396∠84,89◦ A.
VLA = 92,84∠19,35◦ V , VLB = 94,84∠ − 100,65◦ V , VLC = 94,84∠139,35◦ V .
4. Un sistema Y-Y balanceado de cuatro conductores tiene las tensiones de fase:
Van = 120∠0◦
Vbn = 120∠ − 120◦
Vcn = 120∠120◦
La impedancia de carga por fase es 19 + j13Ω, y la impedancia de lı́nea por fase es

1 + j2Ω. Determine las corrientes de lı́nea y la corriente neutra.
Respuestas:
Ia = 4,8∠ − 36,87◦ A, Ib = 4,8∠ − 156,87◦ A, Ic = 4,8∠83,13◦ A, In = 0A
5. En referencia al circuito de la figura 4, determine la corriente en la lı́nea neutra
Respuestas:
In = 21, 54∠89, 95◦ A
6. En el sistema Y − ∆ que aparece en la figura 5, la fuente está en una secuencia positiva

con Van = 240∠0◦ V e impedancia de fase Zp = 2−j3Ω. Calcule magnitud de la tensión
de la lı́nea VL y la corriente de lı́nea IL .
5
Respuestas:
VL = 415,7V , IL = 199,69A
7. Determine las corrientes de lı́nea en el circuito Y − ∆ de la figura 6. Adopte Z∆ =

60∠45◦ Ω.
Respuestas:
Ia = 5,5∠ − 45◦ A, Ib = 5,5∠ − 165◦ A, Ic = 5,5∠75◦ A
8. En un sistema trı́fasico balanceado Y − ∆ de la figura 7, halle la magnitud de la

corriente de lı́nea IL y la potencia promedio suministrada a la carga.
6
Respuestas:
P = 3, 75kW , IL = 20, 43A.
9. Una carga balanceada conectada en delta tiene una corriente de fase IAC = 10∠−30◦ A.
a) Determine las tres corrientes de lı́nea suponiendo que el circuito opera en la se-
cuencia de fases positivas.
b) Calcule la impedancia de carga si la tensión de lı́nea es VAB = 110∠0◦ V .
Respuestas:
a) Ia = 17, 32∠0◦ A, Ib = 17, 32∠ − 120◦ A, Ic = 17, 32∠120◦ A

b) Z∆ = 11∠ − 30◦ Ω.
10. Si Van = 440∠60◦ V en la red de la figura 8, halle las corrientes de fase de la carga IAB ,
IBC e ICA .
Respuestas:
IAB = 50,81∠53,13◦ A, IBC = 50,81∠ − 66,87◦ A, ICA = 50,81∠173,13◦ A
7
Tema 3.4
1. En la figura 9, el valor rms de la tensión de lı́nea es de 208 V. Halle la potencia promedio
suministrada a la carga.
Respuestas:
P = 1,02kW .
2. Una carga balanceada conectada en delta se alimenta con una fuente trifásica a 60Hz
con la tensión de lı́nea de 240 V. Cada fase de carga toma 6 kW con un factor de
potencia atrasado de 0.8. Halle:
a) la impedancia de carga por fase
b) la magnitud de la corriente de lı́nea
c) el valor de la capacitancia que debe conectarse en paralelo con cada fase de carga
para minimizar la corriente procedente de la fuente (asuma fp=1).
Respuestas:
8
a) Zp = (6,144 + j4,608) Ω
b) IL = 18,04 A
c) C = 207,2 µF
3. Una carga en Y balanceada se conecta a una fuente trifásica a 60 Hz con Vab =
240∠0◦ V . La carga tiene un fp atrasado de 0.5 y cada fase toma 5kW.
a) Determine la impedancia de carga ZY .
b) Halle Ia , Ib y Ic .
Respuestas:
a) ZY = (0,96 + j1, 663) Ω

b) Ia = 72,17∠ − 90◦ A, Ib = 72,17∠150◦ A, Ic = 72,17∠30◦ A
4. Una fuente trifásica suministra 4 800 VA a una carga conectada en estrella con una
tensión de fase de 208 V y un factor de potencia atrasado de 0.9.
Calcule las magnitudes de la corrientes de lı́nea de la fuente y de la tensión de lı́nea de
la fuente.
Respuestas:
IL = 7,69A, VL = 360,3V
5. Tres impedancias iguales de 60 + j30 Ω cada una, se conectan en delta con un circuito
trifásico de 230 Vrms . Otras tres impedancias iguales, de 40 + j10 Ω cada una, se
conectan en estrella en el mismo circuito entre los mismos puntos. Determine:
a) la corriente de lı́nea
Respuestas:
a) IL = 14,61 − j5,953 A
b) S = 10,081 + j4,108 kV A
c) pf=0.9261
6. La potencia total medida en un sistema trifásico que alimenta a una carga balanceada
conectada en estrella es de 12 kW con un factor de potencia adelantado de 0.6. Si
la tensión de lı́nea es de 208 V, calcule la magnitud de la corriente de lı́nea IL y la
impedancia de la carga ZL .
Respuestas:
IL = 55,51 A, ZL = 1,298 − j1,731 Ω.
9
7. En referencia al circuito de la figura 10, halle la potencia absorbida por la carga co-
nectada en delta con Z∆ = 21 + j24 Ω.
Respuestas:
P = 1,541 kW
8. Una carga balanceada en estrella se conecta con el generador por medio de una lı́nea
de transmisión balanceada con una impedancia de 0,5 + j2 Ω por fase. Si la carga tiene
una potencia nominal de 450 kW, factor de potencia atrasado de 0.708 y tensión de
lı́nea de 440 V, halle la tensión de lı́nea en el generador.
Respuestas:
VL = 2,109∠24,83◦ kV
Tema 3.5
1. En la Figura 11, dos wattı́metros se conectan apropiadamente a la carga desbalanceada
alimentada por una fuente balanceada de manera que Vab = 208∠0◦ con secuencia de
fases positiva.
a) Determine la lectura de cada wattı́metro

b) Calcule la potencia aparente total absorbida por la carga
10
Respuestas:
a)
IAB = 10,4∠0◦ A, IBC = 14,708∠ − 75◦ A, ICA = 16∠97,38◦ A
IaA = 20,171∠ − 51,87◦ A
IcC = 30,64∠101,03◦ A
P1 = 2,59 kW , P2 = 4,808 kW
b)
ST = 8,335 kV A
2. Un hombre tiene una resistencia corporal de 600 Ω. Cuánta corriente fluye por su
cuerpo no aterrizado
a) Cuando toca las terminales de una baterı́a de automóvil de 12 V?

b) Cuando introduce un dedo en un toma corriente de 120 V?
Respuestas:
a). I = 20 mA, b). I = 200 mA.
11
! " "
# $%# & '
() *
+ ) !
, + - ) '
$ ! )
) & +
! ( $ + *
" ! Ω& Ω
- .& ) ) / # 0 )
) $ ) &
) '
• . $ ) ( 1) *'
• " ) ( /) *'
• " ) ( /) *'
• " ) ) ( ) *'
• " ) ) ( ) *'
• " ) ) 2 ( ) *'
• " ) ) 2 ( ) *'
• ( ) *'
! " " #! $% & $" ' " $ ! $ (#! ) "

$ ! " "! * " $$ '
+ , $' '- $$. -' / $

! " "
# $%# & '
0 ! %#! $1 ' -%$' " $ " 2* 3 #! $

'! . "
4 #!5/ '" " . ' .5' " %#! 6
-3 )
- )
)
4 #!5/ '" " . $ ' ' . 6
. !
! -! 4 )
! -/! 4 ) )
47!% $ % - '! ' " $' $ 6
-5,
5,
/5,
0 - '! ' " '8 " %#! 2* 3

$8 " '8 9 % .! : ' / " "
- '! ' $% " 2*( $ " %#! ' ' "
$ 4;!5 $8 " 1 " % ' ' / " "
- '! ' 6
6 /.
1-6.
/ .
7777777777777777777777777777777777777777777777777777777777777777777777
<! #! $ = % .! " ! %#! -%$' (4'!%

$ "$ !'8 " ' " #! #! $ ' $.! 6
" ! ) /& ) 8/
" ! ) 8/ )
" & ! ) 8/
: %#! " "!''8 -%$' ' $! 3

9 " ! $8 " 1 " 9 4;!5' "
1 ' $! " " 5' ' ' "' $ $6
/6-9
3 9
-6:9
! " "
# $%# & '
0 ' ' ! 1 " ' " $" $ $ / -'

" ' " ' ,! 1> %#! 47!% / " %' "
! " $' " $ " $ ' ' 6
- 6;<
- :;<
/-3;<
47!% / ' " 1 ' $! " ' ,!

1 > %#! 6
69
/ -9
-: 9
4;!5 " . " $ !$ ! ' 5 ' )'

-! '8 " ! " 6
4;!5 " %#! / $ ' $- / $#! !"

* " - " . /6
%
9
=
0 #! !$ ! $ $ / ! ! " " - $!
% .! " . " $? ! " " - $ " $3 . '
! !" " " $#! $ /" $ $ 0
-! ' " " $ @ A47!% $ $ $) %
#! " #! "56
:
-
0 / !" " - $) 3 #! ' ! " B

4#!5 1 " $ $6
1 #
66#
3 #
! " "
# $%# & '
-/ ! %#! $1 ' 4'8 $ ' .5' "!'"

$% 6
= & !
= & > )
= & ! ! ) ?
) )
! " ' ' ! ' &8

$$ $" B B 4;!5 $ %' 5 " " $C ! "
%#! 6
" ) ! &
) ) 1
" ) ! &
) )
" & ) )
- 0 ! %#! ' 3 $% ' 1 " ' $(' ! ) "

47!% / " % 8"! " ' .5' D )
"!'" ! E ' $ " #! ' '! !
' " 6 0 ' $" "" .5' " )
@FG A' - (F H = 2 I
6 3/
6 3/
$ .! $" $
• @ 'A ) ( ! - ! A-) *
• @ 'B ) ( ! - C )
*
• @ ' )
• 5& &+ ) )
) ) D 'D
! " # #
$ %&$ ' (
) *
(
+,-%./ 0 ,-12 3 4 .
67
67
67
000000000000000000000000000000000000000000000000000000000000000000000
!
" # $
% & ! '
%
8 )
)
)
( ) * !
5 " ) 2
5 " ) 92
) "
++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++
, #
, - ( ., /0
, 1 -
24 :
;8:
4 :
! " # #
$ %&$ ' (
' 2 3 - ! &
" 3 -4 5 &
2 <=
4 <=
2 ; <=
6 & - "
3 -4
4:
2 :
8:
0000000000000000000000000000000000000000000000000000000000000000
; 1
&
:
5
2
4
2 &
! 7! 8 9
0 - 3
$
3 $
28$
! 3
:
"
)
! " # #
$ %&$ ' (
9 -
: & ; <=>? , = #
; <=>? , <=4(,@> &
:
,=4 ,@>
,=4 @>
8 3 ,=4 ,@>
9
% % 1 A
# ) " '
) ) 3
) ) 3
) )
3 2 # - B :
& ! ; :
C
2 3 ! :
*6
<DE > F BD ? (G+ /.
2 3
4 ;2
2 - ., /0 !
H :
/ 8 - & I ? ": 2
# ., /0 ! 1
:3 : ! -
: ) ' >
& ) ' >
) ' >
4 9 ,
/0 ! 3 6$,( .
0
3
;
! " # #
$ %&$ ' (
9 ! 3 &
! & !- 2J
K
# *
# )
#
; 1 : - 99
9 J
? ) @
? ) @
? " ) @
89 K
: ' 7 )
: 7 )
: 7 )
1 : & &
A
) >
*
5
++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++
F ! K
• B (C )
• B (1 ) B ( )
• 6' '> ) )
) ) * (*
EXAMEN PARCIAL DE CONTROLES ELECTRICOS Y AUTOMATIZACIÓN
Apellidos y nombre: livias mendoza David elieser
1.-Indique cual o cuales de las siguientes son falsas:
a) Los contactares tienen dos posiciones de trabajo estables.
b) Los fusibles son los dispositivos de protección contra sobre intensidades de mayor poder
de ruptura.
c) Se puede afirmar que un fusible de poder de ruptura de corriente mínima de fusión 10 A no

puede ser utilizado para proteger una instalación cuya corriente de cortocircuitoesde300A.
los interruptores
magnetos térmicos.
e) La corrientedereacciónpordisparomagnéticodeuninterruptordepotenciaes
2. Qué aspectos deben tomarse en consideración para la selección e instalación de un

sistema de control?
a) .- Arranque, paro, control de velocidad.
b).- Diseño del motor, características de la carga, condiciones de

servicio. c).- Sobrecargas, inversión de fases, campo abierto, etc.
d) a) y c)
3.- ¿Son funciones básicas del control?
a) - Arrancar, parar e invertir el sentido de giro de un motor.
b) .- Monitorear los tiempos de operación de una máquina.
C) - Efectuar el enclavamiento eléctrico de un contactor y desactivar un circuito
4.- ¿Qué dispositivo se define como un controlador eléctrico, que permite conectar el motor a
la línea acelerándolo del reposo a su velocidad nominal y que además lo protege contra
sobrecargas?
a)- Arrancador magnético.

b)- Potenciómetro.
c).- Reóstato de campo.
d) el capacitor
5.- ¿ Qué tipo de actuador dispone en su interior de un émbolo, un vástago y vías?
a) Cilindros b) Pinzas neumáticas c) Válvulas d) Mando neumático e) Ventosas

6.- Los mandos neumáticos atendiendo a la acción de mando se divide en: ( una o
varias respuestas)
a) Directo b) Manual c) Automático d) Eléctrico e) Indirecto
7.- Tipo de mando neumático que permite la repetición indefinida del ciclo de trabajo
a) Semiautomático b) Directo c) Automático d) Manual e) Indirecto
8.- ¿Cuál de los siguientes no es un tipo de actuador? (Una o varias respuestas)
a) Motores b) Filtros c) Cilindros d)Válvulas e)Lubricador

9.-la finalidad de los contactos auxiliares es
a) Dejar pasar la corriente cuando la bobina del contactor esta en reposo
b) ) Dejar pasar la corriente cuando la bobina del contactor esta en excitada
c) Gobernar el motor y su señalización
d) poner en corto circuito o en paro
10.-el botón de rearme del rele térmico se debe accionar:
a) el arranque y marcha normal del motor

b) una interrupción de tensión de línea
c) una interrupción del funcionamiento del motor por sobrecorriente
d) una para del motor
RESOLVER: 5 pts /cada uno
11.- Una instalación con tres plantas, en cada planta hay tres pulsadores para
mandar el montacargas a una de las tres plantas.
Si el montacargas esta en marcha los pulsadores no mandan ninguna orden.
Para ir a la planta del medio el montacargas tiene que estar en la planta baja o en
la superior.
el esquema eléctrico de mando y potencia de un depósito de agua, alimentado
mediante una bomba. Cuenta con dos sensores, uno de nivel superior que detecta el
llenado del depósito y desactiva la bomba. Y otro sensor de nivel inferior, que activa
la bomba para el llenado. Se ha procedido a simular el llenado y vaciado mediante
dos temporizadores de 5 y 7 segundos respectivamente.
12.- Ejercicio llenado depósito de agua desde pozo. Un selector activa el

funcionamiento del automatismo, de forma que la bomba M1 se activa si el nivel es
inferior a un nivel mínimo (sensor B0) hasta que alcance el nivel máximo (sensor
B1)
PREGUNTAS TEORÍA
2do Parcial
1. ¿El siguiente esquema es de un circuito de excitación?
a. Excitación en serie
b. Excitación en derivación larga
c. Ninguna
d. Excitación en derivación corta
2. Un motor paso a paso debe ser alimentado con:
a. Todas las anteriores
b. 220 Vac
c. 20 Vac
d. 24 Vdc
3. Indique cual o cuales de las siguientes son falsas:
a. Los contactores NO tienen dos posiciones de trabajo estables.
b. Debido a su diseño, la temperatura ambiente no influye en la corriente de disparo de los
interruptores magnetotérmicos.
c. Se puede afirmar que un fusible de poder de ruptura de corriente mínima de fusión 10 A
no puede ser utilizado para proteger una instalación cuya corriente de cortocircuito es de
300 A.
d. Los fusibles son los dispositivos de protección contra sobreintensidades de mayor poder
de ruptura.
e. La corriente de reacción por disparo magnético de un interruptor de potencia es
4. Indique en la siguiente gráfica a que variable del motor universal corresponde la línea celeste
a. Rendimiento n
b. Voltaje V
c. Corriente I
d. Potencia P

significado.
a. Es el segundo contacto normalmente cerrado.
b. Es el cuarto contacto normalmente cerrado.
c. Es el segundo contacto normalmente abierto
d. Es el cuarto contacto normalmente abierto
a. El colector es un conjunto de láminas se cobre, denominadas delgas.
b. Se tienen tantos colectores como bobinas se tengan en el campo.
c. Un colector es un método para NO hacer una conexión eléctrica a través de un
ensamblaje rotativo.
d. La misión del colector consiste en invertir la polaridad de la fem de inducido para
convertirla en una magnitud continua mediante la conmutación a través de una serie de
delgas aisladas y escobillas.
7. Indique en la siguiente gráfica a que variable del motor universal corresponde la línea negra.
a. Rendimiento n
b. Corriente I
c. Potencia P
d. Voltaje V
8. Se tiene un motor asíncrono trifásico en cuya placa de características dice: 230V/400V rpm
1800. ¿Qué tensión debemos tener en las líneas de alimentación para poder hacer un
arranque estrella-triángulo?
a. 230V o 400V
b. 230V
c. 400V
d. 110V
9. ¿Cuál NO es un motor síncrono?
a. Motor paso a paso
b. Motor trifásico serie
c. Motor de reluctancia variable
d. Motor de imán permanente sin escobillas o brushless
10. Indicar cual o cuales de las siguientes afirmaciones con respecto a un motor asíncrono
trifásico son falsas:
a. La velocidad de giro a la que se produce el par máximo es función de la tensión de
alimentación.
b. El par máximo es proporcional al cuadrado de la tensión de alimentación.
c. La velocidad de giro a la que se produce el par máximo depende de la resistencia
rotórica.
d. El par máximo entregado por el motor depende de la resistencia rotórica.
e. El par máximo es proporcional al cuadrado de la tensión de alimentación.
11. El disparo de relé térmico se produce por:
a. Por todas las anteriores
b. Por magnetismo
c. Por sobre tensión
d. Por efecto Joule
12. ¿Qué es un interruptor termomagnético?
a. Es un interruptor de protección contra sobrecargas y cortocircuitos
b. Es un interruptor capaz de cortar la corriente de un circuito a distancia
d. Es un interruptor de protección contra contactos indirectos
13. Un condensador de funcionamiento en un motor monofásico sirve para que funciones con
menos vibraciones y su nivel de rendimiento sea menor.
• Verdadero
• Falso
14. El motor shunt posee como característica:
a. El consumo de corriente disminuye con la carga del motor
b. El consumo de corriente aumenta con la carga del motor
c. Velocidades constantes con diferentes cargas
d. Velocidades variables con diferentes cargas
15. Según el diagrama siguiente la conexión del motor Compound es:
Seleccione una:
a. Diferencial corta derivación
b. Acumulativo larga derivación
c. Acumulativo corta derivación
d. Diferencial larga derivación
16. Seleccione el dispositivo que cumple con el siguiente concepto: "Es un aparato capaz de
Interrumpir o abrir un circuito eléctrico cuando ocurren fallas de aislación en un equipo o
instalación eléctrica.
Seleccione una:
a. Interruptor magnetotérmico
b. Breaker
c. Fusible
d. Pulsador
17. Para obtener una corriente continua en un generador, bastara con sustituir los anillos
colectores por dos semicilindros que giren al unísono con la espira
Seleccione una:
• Verdadero
• Falso
18. ¿Qué es un Relé auxiliar?
a. Igual que un contactor pero utilizado para control
b. Un relé con protección térmica
d. Un relé que puede usarse tanto para sistemas de control como de potencia
19. Para arrancar un Motor Trifásico síncrono NO se usa:
a. Arranque por bobinados de amortiguamiento
b. Arranque por resistencias estatóricas
c. Arranque por variador de frecuencia
d. Arranque por un motor externo
20. Indicar cual afirmación es falsa con respecto al ensayo en vacío
a. Proporciona a través de las medidas de tensión, intensidad y potencia en el bobinado
primario los valores directos de la potencia perdida en el hierro.
b. Ninguna de las anteriores.
c. El bobinado secundario no será recorrido por ninguna intensidad y no se tendrán en
cuenta los ínfimos valores de las pérdidas en el cobre para este ensayo.
d. El bobinado secundario si será recorrido por ninguna y no se tendrán en cuenta los
ínfimos valores de las pérdidas en el cobre para este ensayo.
21. Se ve en los terminales de un contactor de control los siguientes números L2-T2. Seleccione
el significado:
a. Es el tercer contacto principal normalmente cerrado
b. Es el segundo contacto principal normalmente cerrado
c. Es el primer contacto principal normalmente abierto
d. Contactos principales normalmente abierto
22. Si una secuencia de fases acb, Van= 100 L -20 entonces Vcn es:
a. 100 L 10
b. 100 L -140
c. 100 L 100
d. 100 L -50
23. Indique cual respuesta es falsa con respecto a la excitatriz
a. Ninguna de las anteriores
b. Su función es control de tensión en terminales del generador
c. Permite control de flujo de potencia reactiva
d. Provee corriente al arrollamiento de campo de la máquina sincrónica
e. Todas las anteriores
24. El generador de excitación Shunt:
a. Cuando no tiene conectada una carga, la excitación es mínima.
d. Suministra energía eléctrica a distintas tensiones.
25. Qué pasa si enchufamos un motor asíncrono preparado para 60Hz en un país donde la
frecuencia de alimentación de la red eléctrica es de 50Hz.
a. Girara a la misma velocidad, pero con más flujo.
b. Girara más lento, pero con menos flujo
d. Girará más lento pero con mas flujo
26. Existen tres maneras de cambiar la velocidad en todo motor seleccione:
a. Aumentar resistividad de la culata
b. Aumentar el número de polos
c. Reducir la resistencia del devanado retórico
d. Cambiar de frecuencia
e. Disminuir entrehierro del motor.
corresponde la línea en celeste.
(Torque o momento de fuerza)
a. Potencia P
b. Voltaje V
c. Corriente I
d. Rendimiento n
corresponde la línea en negro.
a. Potencia P
b. Voltaje V
c. Corriente I
d. Rendimiento n
29. Cual NO es característica del motor serie de corriente continua.
a. Velocidad constante con diferentes cargas.
b. Se dispara fácilmente cuando la carga decrece.
c. Soporta bien las sobrecargas.
d. Se embala el motor cuando no se encuentra conectado a carga.
corresponde la línea en rojo.
e. Potencia P
f. Voltaje V
g. Corriente I
h. Rendimiento n
31. De las siguientes sentencias indique cual es falsa
a. La máquina de corriente continua se utiliza para producir par mecánico (torque) cuando
b. La máquina de corriente continua se utiliza para generar una tensión constante cuando
c. El estator crea un campo magnético que se le denomina inducido o armadura.
d. El rotor crea un campo magnético que se le denomina inducido o armadura.
significado.
a. Es el quinto contacto normalmente abierto.
b. Es el quinto contacto normalmente cerrado.
c. Es el primer contacto normalmente abierto
d. Es el segundo contacto normalmente cerrado
33. El devanado del estator de un motor de corriente continua posee
a. Alta capacitancia
b. Baja resistividad
c. Alta resistividad
d. Baja capacitancia
34. ¿Qué pasa si enchufamos al revés un motor universal?
a. El sentido de giro es aleatorio dependiendo de cómo coincida el momento de enchufar.
b. Cambia de sentido de giro.
c. Seguirá girando en el mismo sentido.
d. Todas las anteriores.
35. El test de comprobación:
a. Se debe ir variando la tensión para obtener mejores resultados.
b. Se puede realizar con el equipo en pleno funcionamiento.
c. Asegura la correcta instalación y operación de los equipos.
d. No se puede realizar en elementos de cualquier capacitancia.
36. La permeabilidad del núcleo:
a. Será mayor cuando en una bobina su núcleo contiene aire.
b. Se mantiene constante frente a variaciones de la densidad de flujo.
c. Permita aumentar o disminuir la inductancia de una bobina de acuerdo a su valor.
d. Aumenta cuando se satura el núcleo.
37. El índice de polarización:
a. Corresponde a una lectura que se toma al cabo de 10 minutos
b. Un valor sobre el índice de polarización indica que el aislamiento esta conforme a los
niveles requeridos.
c. Mide los niveles de vibración de la máquina.
d. Permite percibir la presencia de humedad y contaminantes en el aislante.
38. Un colector:
a. Es igual a un conmutador.
b. Es usado para transmitir continuamente energía eléctrica desde una fuente estacionaria
a un destino rotativo.
c. Son usados en corriente alterna.
d. Consiste en una corona circular conductiva montada en un eje, pero en contacto
eléctrico de él.
39. Limpieza del compartimiento de las escobillas:
a. Deben ser usados solventes, ya que estos productos ayudan al funcionamiento de las
escobillas.
b. Deben limpiarse con un aspirador de polvo, removiendo el polvo de las escobillas hacia
fuera del motor.
c. Se debe retirar la película formada en el depósito de material de las escobillas.
d. Basta con cualquier paño para hacer limpieza en un conmutador.
40. De las siguientes sentencias indique cuál es la falsa. Márquela:
a. La máquina de corriente continua se utiliza para generar una tensión constante cuando
b. El estator crea un campo magnético que se le denomina inducido ó armadura.
c. La máquina de corriente continua se utiliza para producir par mecánico (torque) cuando
d. El rotor crea un campo magnético que se le denomina inducido ó armadura.
41. En un SR:
a. El principio es el mismo que las máquinas de inducción y los motores CC.
b. El movimiento se produce por la interacción de dos campos magnéticos, uno generado
en el estator y otro generado en el rotor.
c. Existe una reluctancia variable en el entrehierro.
d. Se presenta una reluctancia constante en el entrehierro
42. En una inductancia:
a. Su valor dependerá del valor de la tensión que se le aplique.
b. La FEM inducida es independiente al ritmo con que varía la corriente.
c. La FEM inducida va siempre en sentido de admitir cualquier cambio en la corriente del
circuito.
d. Si un enrollamiento se coloca alrededor de un núcleo de hierro, su inductancia será
mayor de lo que era sin el núcleo magnético.
43. Marque la alternativa correcta:
a. Para medir la resistencia de aislamiento, el equipo de medida aplica una tensión alterna
al sistema bajo prueba
b. La resistencia total es el equivalente entre la resistencia de conductor más resistencia de
aislamiento.
c. Para una tensión fija, cuanto mayor es la corriente, más grande es la resistencia.
d. Las pruebas de aislamiento corrigen las averías en aquellas instalaciones eléctricas y sus
distintos elementos.
a. El estator siempre tendrá un número mayor de polos que el rotor.
b. Tiene polos salientes en el rotor y en el estator.
c. Posee un particular devanado eléctrico en el rotor.
d. Poseen colectores de delgas y escobillas.
45. El generador de excitación shunt:
a. Suministra energía eléctrica a distintas tensiones.
d. Cuando no tiene conectada una carga, la excitación es mínima.
46. Inspección en los devanados:
a. Valores bajos o variaciones bruscas de la resistencia de aislamiento es un
comportamiento normal en motores.
b. Las mediciones de la resistencia de aislamiento deben ser realizadas a intervalos
regulares.
c. No es necesaria una inspección visual.
d. Deben ser realizadas anualmente, principalmente durante tiempos húmedos o después
de prolongadas etapas de funcionamiento.
a. La tensión en los bornes totalmente dependiente de la carga de la máquina y de su
velocidad.
b. En la máquina de corriente continua con excitación independiente, la corriente de
excitación es regulada por un reóstato.
c. La máquina de corriente continua con excitación independiente es alimentado por una
d. fuente CC externa.
e. Su utilización es limitada por necesitar de una fuente exterior para su excitación.
48. Resistencias de los devanados:
a. Bastará usar un óhmetro para tomar lectura de su valor.
b. Una reducción en la resistencia de los devanados puede deberse a la presencia de alguna
conexión o soldadura deficiente.
c. Una reducción en la resistencia de los devanados puede deberse a la presencia de
conductores cortocircuitados
d. Un aumento en la resistencia de los devanados puede deberse a la presencia de
conductores cortocircuitados.
49. De las siguientes aseveraciones marque la que es falsa:

a. La mayor cantidad de cobre trae como consecuencia que los bobinados en tambor
tengan menos perdidas eléctricas.
b. Los bobinados en tambor disponen de dos conductores activos por espira.
c. Los bobinados en tambor pueden ser preparadas previamente sobre un molde
adecuado.
d. La menor cantidad de cobre trae como consecuencia que los bobinados en tambor
tengan menos resistencia.
a. Las pruebas de resistencias de aislación por escalones de tensión dependen del material
aislante.
b. Un aislamiento deteriorado experimentará un incremento del paso de corriente a
medida que la tensión de prueba aumenta.
c. Un aislamiento en buen estado debe permanecer aproximadamente invariable durante
las pruebas con distintos niveles de tensión.
d. La prueba de tensión por pasos se lleva a cabo con distintos valores de tensión de
prueba.
51. Los bobinados:
a. Generarán una fuerza electromotriz que depende del número de hilos activos
b. De tipo “tambor” poseen un solo lado activo ubicado en el lado exterior al eje de
rotación.
c. De tipo “anillo” son los más empleados.
d. Corresponden a los lados activos de las bobinas.
52. Recomendaciones para un buen mantenimiento de motores CC, marque la que NO
corresponda:
a. Inspeccionar los equipamientos asociados (unidad hidráulica, sistema de agua etc.).
b. Medir anualmente la resistencia de aislamiento.
c. Medir los niveles de vibración de la máquina.
d. Mantener el motor y los equipamientos asociados limpios.
a. Dos o más conductores tendidos juntos, se comportan como un condensador.
b. La corriente conductiva aumenta a medida que se deteriora el aislamiento.
c. La corriente de absorción rápidamente se hace cero cuando el aislamiento está
contaminado o húmedo.
d. El valor de la resistencia de aislamiento medido dependerá de tres subcorrientes
independientes.
a. Existen grandes probabilidades de que se produzca una falla entre fases
b. Tienen dependencia magnética de las fases del motor.
c. Son apropiados para aplicaciones en las que se requiera alta tolerancia a fallas.
d. Frente a una fase deñada, la corriente de falla continúa circulando.
55. Prueba de resistencia de aislación a los 60

segundos:
a. En equipos en buenas condiciones, se observará durante la prueba, un aumento
progresivo de la resistencia de aislamiento.
b. Es adecuada para verificar equipos eléctricos de alta capacitancia.
c. Se conecta un multímetro directamente al equipo sometido a prueba.
d. Con objeto de conseguir una lectura estable de la resistencia de aislamiento se debe
esperar 1 minuto aproximadamente.
1ER PARCIAL
56. Ordene los pasos del ensayo de cortocircuito en un transformador real.
2)Cortocircuitar los bornes del lado de baja tensión.
3) Alimentar desde el lado de alta tensión con una tensión pequeña hasta que la corriente por el
lado de baja tensión
4)Medir la tensión, corriente y potencia en el lado de alta tensión. El vatímetro indica las
pérdidas debidas a efecto Joule.
1) Desenergizar el transformador.
57. Seleccione Verdadero o falso la siguiente afirmación: El ensayo de cortocircuito se realiza a
tensión reducida alimentando el transformador por el lado de alta tensión hasta que circule
la corriente nominal por ellos.
• Verdadero
• Falso
58. Ordene los pasos del ensayo en vacío en un transformador real.
1)El secundario del transformador se deja abierto.
3) Se aplica la tensión nominal del secundario al primario.
4) Se anotan las medidas observadas y se realizan los cálculos oportunos.
2) Se conecta un vatímetro al primario, un amperímetro en serle con el primario y un voltímetro
al primario.
59. Seleccione Verdadero o falso la siguiente afirmación: En el ensayo de vació se aplica la

tensión nominal en el lado de baja tensión del transformador mientras que el lado de alta
tensión queda en circuito abierto.
• Verdadero
• Falso
60. En un sistema ∆ − ∆, una tensión de fase de 100 V produce una tensión de línea de?
a. 71V
b. 58V
c. 141V
d. 173V
e. 100 V
61. Indicar cuál concepto no es el correcto sobre la histéresis magnética
Seleccione una:
a. En el caso de los transformadores, al someter el material magnético a un flujo variable se
produce una imantación que se mantiene al cesar el flujo variable, lo que provoca una
b. La potencia perdida por histéresis no depende esencialmente del tipo de material,
c. Es el fenómeno que se produce cuando la imantación de los materiales ferromagnéticos
d. La histéresis puede depender de la frecuencia, pero como la frecuencia en una misma
zona o país siempre es la misma, la inducción magnética dependerá del tipo de chapa del
núcleo.
62. Un transformador se usa para reducir/aumentar

a. Tensiones de ca
b. Todas las anteriores
c. Tensiones de cd
d. Tensiones tanto de ca como de cd
63. Indique que no se determina en el ensayo de vacío de un transformador-
Seleccione una:
a. Coeficiente de imantación
c. Pérdidas en el hierro.
d. Intensidad de vacío y sus componentes.
64. La tensión interfacial del aceite de un transformador es la medida de
a. La acidez del aceite dieléctrico
b. Ninguna de las anteriores
c. Que el aceite se envejece, ya que se contamina de partículas diminutas que se extienden
a través de la interface agua/aceite debilitando la tensión entre los dos líquidos.
d. De la habilidad que posee el aceite para soportar los elevados esfuerzos eléctricos que
existen en el interior de un transformador sin que se produzca la falla del equipo
65. ¿Cuál de estos transformadores puede emplearse como dispositivo de aislamiento?
a. Transformador lineal
b. Transformador ideal
c. Autotransformador
d. Todos los anteriores
• Verdadero
• Falso
67. Indicar cuál concepto es incorrecto sobre un transformador real
Seleccione una:
a. Las pérdidas por corrientes parásitas o de Foucault dependerán del material del que esté
constituido el núcleo magnético.
b. Las corrientes de Foucault no se producen en cualquier material conductor cuando se
encuentra sometido a una variación del flujo magnético.
c. La corriente eléctrica, al no poder circular de unas chapas a otras, tiene que hacerlo
independientemente en cada una de ellas, con lo que se induce menos corriente y
disminuye la potencia perdida por corrientes de Foucault.
d. Como los materiales magnéticos son buenos conductores eléctricos, en los núcleos
magnéticos de los transformadores se genera una fuerza electromotriz inducida que
origina corriente de circulación en los mismos.
68. Las pérdidas de potencia en un transformador son dadas por:
a. Todos los anteriores
b. Perdidas en el Cobre del devanado
c. Perdidas por Histéresis en devanados ojo(faltan creo)
d. Perdidas de Corrientes Parasitas
69. ¿En un sistema Y-Y, una tensión de línea de 220V produce una tensión de fase de?
a. 156 V
b. 127V
c. 220V
d. 381 V
70. En un sistema ∆ − ∆, una tensión de fase de 100V produce una tensión de línea de
a. 58v
b. 100v
c. 71V
d. 141V
e. 173V
71. Seleccione Verdadero la siguiente afirmación: En el ensayo de vacío se aplica la tensión
nominal en el lado de baja tensión del transformador mientras que el lado de alta tensión
queda en circuito abierto.
• Verdadero
• Falso
72. Seleccione el enunciado que no corresponde con la pérdida del hierro en un transformador
real
Seleccione una:
a. Para reducir la potencia en un transformador real el núcleo debe estar construido de
chapas magnéticas de espesores mínimos
b. Las chapas magnéticas al estar aisladas entre sí para reducir la pérdida de energía y
pérdida de potencia de un transformador real.
c. Para reducir la pérdida de energía y pérdida de potencia de un transformador real los
núcleos que están bajo un flujo variable debe ser macizo.
d. Siempre debe existir corriente variable en el núcleo de un transformador
• Verdadero
• Falso
manera que en una carga en Y balanceada
Seleccione una:
• Verdadero
• Falso
75. ¿La ley de Lenz nos dice que?
a. La Fem tiene un sentido contrario y la Corriente tiene el mismo sentido al campo que lo
induce
b. La Fem y la Corriente inducidas tienen una dirección y sentido que se opone al campo
que lo induce
c. Ninguna de los anteriores
d. La FEM tiene el mismo sentido y la Corriente el sentido contrario al campo que lo induce.
76. Cuando una carga conectada en Y se alimenta con tensiones en secuencia de fases abc, las
tensiones de línea se atrasan de las correspondientes tensiones de fase en 30(grados)
Seleccione una
• Verdadero
• Falso
77. Indicar cuál es el concepto correcto sobre la histéresis magnética.
Seleccione una:
a. La potencia perdida por histéresis no depende esencialmente del tipo de material.
b. Es el fenómeno que se produce cuando la imantación de los materiales ferromagnéticos
sólo depende del valor del Mujo, sino también de los estados magnéticos anteriores.
c. En el transformador real al someter el material magnético a un flujo variable no se
produce una imantación que se mantiene al cesar el flujo variadle, lo que provoca
d. Es el fenómeno que se produce cuando la imantación de los materiales ferromagnéticos
78. Indicar cual afirmación es verdadera con respecto al ensayo en cortocircuito
a. No podemos conseguir las intensidades nominales en los dos bobinados, aplicando una
b. Conseguimos las intensidades nominales en los dos bobinados, aplicando una pequeña
tensión al primario y cortocircuitando el secundario
c. Conseguimos las intensidades y voltajes máximos en los dos bobinados, aplicando una
d. Ninguna de las anteriores
a. En los transformadores se utiliza aceite como refrigerante.
b. Existen transformadores que solo utilizan aire como refrigerante con convección natural.
c. Los transformadores secos presentan sus devanados encapsulados en resina epoxy
d. El aceite Tipo Il no posee inhibidor de corrosión al 0.03(por ciento)
e. Ninguna de las anteriores
80. Indique que no se determina en el ensayo de vacío de un transformador
Seleccione una:
a. Intensidad de vacío y sus componentes.
c. Coeficiente de imantación
d. Pérdidas en el hierro.
EXAMEN ESCRITO I
DNI:___________________________________

1º) Para un material ferromagnético dado indicar cual de las siguientes afirmaciones es
cierta (0,25 PTOS):
A) El flujo que puede circular por él es proporcional a la sección que presente.
B) Cuanto menor sea la densidad de flujo B mayor será el flujo que circule por él.
C) Para una misma densidad de flujo B cualquier núcleo magnético que se
construya con el mismo material transportará la misma cantidad de flujo
independientemente de su geometría.
D) No existe ningún límite para el valor de la densidad de flujo a la que puede estar
sometido un material ferromagnético.
E) Ninguna de las anteriores es cierta.

A) En los transformadores se utiliza aceite como refrigerante.
B) Existen transformadores que sólo utilizan aire como refrigerante con convección
natural.
C) Un transformador ONAF utiliza ventiladores.
D) Un transformador con aislamiento clase Y puede soportar más temperatura que
uno con aislamiento clase F.
E) Los transformadores secos presentan sus devanados encapsulados en resina
epoxy.
4º) Se conectan en paralelo dos transformadores monofásicos de igual tensión pero

diferentes tensiones de cortocircuito relativas. El transformador 1 tiene una cc1=5%
mientras que el transformador 2 presenta una cc1=10%. Indicar cual de las siguientes
afirmaciones es cierta (0,25 PTOS).
A) Ambos transformadores trabajan con el mismo índice de carga
B) El transformador 2 trabaja con el doble de índice de carga que 1
C) El transformador 1 trabaja con el doble de índice de carga que 2
D) No es posible determinar el índice de carga de los transformadores.
E) Todas las respuestas anteriores son falsas.

A) En los transformadores de medida se trabaja con valores bajos de densidad de
flujo
B) Los materiales magnéticos utilizados deben ser de alta permeabilidad
C) Si el transformador de medida es de corriente trabaja con el secundario próximo
al cortocircuito.
D) Sus relaciones de transformación están normalizadas.
E) Tienen un elevado rendimiento.
1

A) El campo magnético total (producido por inducido + inductor) en una máquina de CC
es menor que el campo de inductor.
B) Los polos de compensación son polos adicionales que se incluyen para reducir
localmente el efecto de la reacción de inducido.
C) La reacción de inducido de una máquina de CC no afecta al colector.
D) Cuando la máquina de CC trabaja en vacío la reacción de inducido es despreciable.
E) Cuando la máquina trabaja como generador existe reacción de inducido.

A) En un motor de CC el par motor es proporcional a la corriente de inducido.
B) Un generador de CC autoexcitado no utiliza ninguna fuente externa para producir el
campo magnético.
C) En un generador de CC con excitación independiente es posible hacer variar la
tensión de salida sin variar la velocidad de giro.
D) Un motor de excitación serie puede trabajar sin ningún problema en vacío.
E) En los motores de excitación independiente y derivación la variación de la velocidad
con el par resistente aplicado es bastante escasa.

A) Una máquina eléctrica con carcasa IP54 presenta menor protección que una con
carcasa IP56.
B) Ninguna máquina eléctrica debe trabajar a temperatura superior a la
correspondiente a su clase de aislamiento.
C) La chapa magnética que se utiliza en la construcción de transformadores y
máquinas eléctricas rotativas es de hierro puro laminado en caliente.
D) La clase de servicio S8 de una máquina eléctrica es más exigente para la máquina
que la clase de servicio S2.
E) Si se reduce la temperatura de funcionamiento incrementando la refrigeración es
posible, al menos temporalmente, que una máquina eléctrica trabaje por encima de
su potencia nominal.
9º) Razone cual de las siguientes afirmaciones es falsa. Se realiza un ensayo de vacío por el
primario y uno de cortocircuito por el secundario de un transformador de potencia ambos
en condiciones nominales:
A) Es posible determinar las pérdidas en el hierro en condiciones nominales
B) Es posible determinar las pérdidas en el cobre en condiciones nominales.
C) Si el ensayo de cortocircuito se hubiese realizado por el primario se habrían medido
en él las mismas pérdidas.
D) Si el transformador es elevador y el ensayo de cortocircuito se hubiese realizado
por el primario las pérdidas medidas serían menores.
E) Es posible determinar el rendimiento del transformador.
10) Indique cual de las siguientes opciones no es posible. Un técnico de la planta que Vd.
controla afirma que al conectar el transformador trifásico que alimenta a un sistema de
alumbrado de 400 V la tensión medida en el secundario del transformador con el alumbrado
funcionando a plena carga es de 240 V. Sabiendo que el transformador es trifásico de
22kV/400 V, 50Hz, se supone que:
A) El técnico ha medido la tensión de fase en vez de la de línea.
B) Todo funciona correctamente y la tensión de 240 V esta causada por la caída de
tensión interna del transformador.
C) El equipo con el que se ha realizado la medida de tensión puede estar dañado.
D) Existe un fallo del sistema de alumbrado y el transformador trabaja totalmente
sobrecargado con corrientes por encima de la nominal.
E) Existe algún problema en las conexiones del transformador.
2
EXAMEN ESCRITO i: TEORÍA

DNI:___________________________________
1º) Describa muy brevemente que ocurre con la permeabilidad de un material

ferromagnético una vez que se ha saturado. Dibuje la curva B-H. (0,25 PTOS)
B
La curva BH de los materiales ferromagnéticos no Zona
Zona Material
Material
lineal
lineal Ferromagnético
Ferromagnético
es lineal, presentando una zona de saturación. En
dicha zona, la permeabilidad del material es la mis- “Codo”
“Codo”
CARACTERÍSTICA
MAGNÉTICA
ma que la del aire. Zona
Zona de
de saturación
saturación
Aire
Aire
2º) Defina sobre la curva BH de un material ferromagnético, indicando el ciclo de histérisis,

el concepto de magnetismo remanente. (0,25 PTOS)
B
Magnetismo remanente:
estado del material en B
m
ausencia del campo
El magnetismo remanente define el estado del magnético
material cuando la intensidad de campo magnético BR

Campo coercitivo: el
necesario para anular B R
es nula, es decir determina la densidad de flujo
remanente dentro del material en ausencia de Hc H
excitación externa. - Hm H
Hmm
CICLO DE HISTÉRESIS
- Bm
3º) Un pequeño transformador perteneciente a un equipo de audio portátil ha sido

comprado en Estados Unidos por lo cual sus especificaciones son 125 V – 60 Hz. Razone si
sería prudente utilizarlo en una instalación Europea a 240 V. Analice tanto el efecto de la
tensión como el de la frecuencia. (0,25 PTOS)
E  4,44  f  N  S  B m Al utilizarlo a 240 V (Mayor tensión) y 50 Hz (Menor frecuencia) Bm
ef  4 , 44  f  N11  S  Bm
E11ef
será mucho más elevado, es decir, el transformador se saturará. Por
este motivo no debería ser utilizado en una red Europea a 240 V, al margen de las
consideraciones que se podrían hacer sobre el hecho de que el aislamiento soporte casi el doble
de tensión. Respecto a las pérdidas, las de histerésis creceran considerablemente por ser
proporcionales al cuadrado del valor máximo de la inducción. Sin
PHistéresis=K*f*Bm2 (W/Kg (W/Kg)
)
(W/Kg)
embargo las causadas por corrientes parásitas se reducirán
Pérdidas por corrientes parásitas: Pfe=K*f
Pfe=K*f2*Bm (W/Kg
(W/Kg)
)
(W/Kg)
3
4º) Indique muy brevemente en qué consiste el efecto Ferranti planteando un pequeño
diagrama vectorial en el que se muestre.
Cuando el transformador alimenta a una carga capacitiva

puede ocurrir que la tensión del secundario sea superior en
carga que en vació
5º) Dibujar los vectores de tensión para el primario y el secundario de un transformador que
presente un índice horario Yy6. (0,25 PTOS)
Yy6 VRR
Índice
Índice
horario
horario 6
6
Vss Vtt
VTT VSS
Vrr
6º) Defina lo que es un autotransformador indicando muy brevemente las ventajas e

inconvenientes que presenta frente a una transformador convencional. (0,25 PTOS)
Autotransformador: transformador sin aislamiento galvánico entre primario y secundario obtenido
al extraer una toma de un punto intermedio de un único devanado.
Ventajas: ahorro de conductor, circuito magnético de menores dimensiones, disminución de
pérdidas eléctricas y magnéticas, menor flujo de dispersión y corriente de vacío, mejor
refrigeración.
Inconvenientes: pérdida del aislamiento galvánico primario/secundario, mayor corriente de
cortocircuito, necesidad de incluir más protecciones
7º) Explique muy brevemente qué fenómenos pueden ocurrir en un transformador de

corriente si el secundario se deja en circuito abierto. (0,25 PTOS)
Los transformadores de intensidad deben trabajar en condiciones próximas al cortocircuito. En el
caso de extremo de que el transformador trabaje con el secundario en circuito abierto pueden
ocurren los siguientes fenómenos:
 Saturación del transformador y por tanto invalidez de la medida de corriente.
 Posible aparición de elevadas tensiones en el secundario del transformador con el
consecuente peligro para personas e instalaciones.
4
8º) Sobre el esquema simplificado de la figura que representa a una máquina de CC indique
las partes que la integran (0,25 PTOS)
1.
1. Culata
Culata
2.
2. Núcleo
Núcleo polar
polar
3.
3. Expansión
Expansión polar
polar 1
4.
4. Núcleo
Núcleo del
del polo
polo auxiliar
auxiliar o
o
8
de
de conmutación
conmutación
2 10 3
5.
5. Expansión
Expansión del
del polo
polo 9 12
auxiliar
auxiliar o
o de
de conmutación
conmutación
6
6.
6. Núcleo
Núcleo del
del inducido
inducido
7.
7. Arrollamiento
Arrollamiento de
de inducido
inducido
11
8.
8. Arrollamiento
Arrollamiento de
de 5 4
excitación
excitación
9.
9. Arrollamiento
Arrollamiento de
de
7
conmutación
conmutación
10.
10. Colector
Colector
11.
11. –
– 12.
12. Escobillas
Escobillas
9º) En un motor de CC el flujo en el entrehierro vale 100 mWb. Sabiendo que la máquina
tiene 2 pares de polos, 300 espiras en 3 grupos de 100 en paralelo y consume una corriente
de inducido de 10 A en condiciones nominales, calcular el par nominal que es capaz de
entregar. (0,25 PTOS)
Se aplica directamente la expresión que permite calcular el par total
2P  N
creado por una máquina de corriente continua. El resultado es de 127 T
TOTAL
TOTAL
 I
Nm a
10º) Explique muy brevemente la forma de funcionamiento del colector de una máquina de
CC. (0,25 PTOS)
La misión del colector consiste en invertir la polaridad de la fem de inducido para convertirla en
una magnitud continua mediante la conmutación a través de una serie de delgas aisladas y
escobillas. La mejor manera de describir su funcionamiento consiste en hacer su representación
gráfica simplificada:
Sentido de rotación Colector de dos

de la espira delgas
2 1 1 2
- + 0 - +
Instante Inicial Conmutación Inversión de la polaridad
5

hojas aparte)
EJERCICIO 1: En un transformador monofásico de 8 kVA, 50 Hz, 4000/380 V, que responde a

los siguientes parámetros de diseño:
 Sección del núcleo= 144 Cm 2
 Factor de relleno=0,95 1,5 PTOS
 Longitud media del circuito magnético=1 m
 Valor máximo de la inducción magnética (Bm)=1,32 T
1,6
1,4 400
240
1,2 150
90
1 70
B(T)
0,8
0,6
1,5
0,4
0,2
0
0 50 100 150 200 250 300 350 400 450
H(A-v/m)
 Curva de magnetización:
B(T) 0,5 1 1,1 1,2 1,3 1,4
H(A-v/m) 1,5 70 90 150 240 400
Pérdidas totales en el hierro: Pfe  0,0012  B m  f 1,65 (W/kg)

2

 Densidad del hierro (fe): 7800 Kg/m3
DETERMINAR:
 Lecturas de los aparatos de medida durante el ensayo de vacío
SOLUCIÓN
El ensayo de vacío del transformador se realiza aplicando la tensión nominal al primario y dejando
el secundario en circuito abierto. En estas condiciones se cumple para la tensión del primario la
siguiente relación: U1ef  4,44  f  N1  S  B m . De esta ecuación el único dato que se desconoce y,
por tanto, se puede despejar es el número de espiras del primario. Para hacerlo hay que tener en
cuenta que al área del núcleo hay que aplicarle el factor de relleno, que indica la cantidad de
superficie desaprovechada por el aislamiento entre las chapas magnéticas, es decir:
S  0,0144  0,95 . Entonces:
4000
N1   988 Espiras . Conocido el número de espiras del primario y
4,44  50  1,32  0,0144  0,95
los valores de la inducción magnética y la intensidad de campo magnético (valores de la curva BH)
es posible calcular la componente magnetizante de la corriente de vacío (I) aplicando el Teorema
de Ampere ( N  i(t)  H(t)  l ).
Al valor máximo de la inducción con la que trabaja el transformador (Bm) le corresponde el valor
máximo de la intensidad de campo magnético Hm, interpolando sobre la curva BH (tomando como
dato de partida Bm=1,32 T) se obtiene la intensidad de campo magnético máxima.
6
El valor obtenido para Hm es de

1,6 272 A-v/m. Aplicando ahora el
1,4 400 teorema de Ampere:
240 272
1,2
90
150
N1  I   Hm  l , donde l es la
1 70
longitud media del circuito
B(T)
0,8 magnético.
0,6
1,5 Es importante recordar que
0,4 mediante el Teorema de Ampere
0,2 la corriente que se podrá calcular
0 es la componente magnetizante
0 50 100 150 200 250 300 350 400 450 de la corriente de vacío del
H(A-v/m) transformador, ya que ésta es la
que está ligada al flujo
magnético. No se debe cometer
el error de pensar que la corriente que se obtiene del Teorema de Ampere es la corriente
total de vacío, ya que ésta incluye la componente de pérdidas.
272  1
Despejando I de la expresión anterior: I   0,272 A . Este valor es el VALOR MÁXIMO
998
de la componente magnetizante de la corriente de vacío. El valor eficaz será por tanto:
0,272
I ef   0,193 A .
2
Ahora se calculará la componente de pérdidas de la corriente de vacío utilizando la ecuación
matemática suministrada en el enunciado del problema. Para hacerlo debe tenerse en cuenta que
la relación anterior es una fórmula experimental (suministrada por el fabricante) que incluye la
totalidad de las pérdidas en el hierro (histéresis y corrientes parásitas):
Pfe  0,0012  B m  f 1,65 (W/kg) . Puesto que en esta ecuación se obtienen las pérdidas por
2
unidad de masa del núcleo, será necesario calcular la masa total de material magnético que tiene
el transformador:
masa fe  S  l   fe  0,0144  0,95  1 7800  106,7 Kg . En la expresión anterior también se debe
incluir el factor de relleno para considerar la sección real de material magnético.
Pfe  0,0012  1,322  501,65  106,7  141,8 W . A partir de este dato es posible calcular la
componente de pérdidas de la corriente de vacío:
141,8
Pfe  U1n  I fe , por tanto: I fe   0,0355 A . La corriente total de vacío se podrá calcular
4000
2 2
entonces como: I 0  I fe  I   0,196 A . Como respuesta a la pregunta del problema que
planteaba cuáles serían las indicaciones de los aparatos en el ensayo de vacío, la respuesta
correcta es:
 El amperímetro indicaría la corriente de vacío: 0,196 A
 El vatímetro indicaría las pérdidas totales en el hierro: 141,8 W
7
EJERCICIO 2: De un transformador trifásico de 1500 kVA, 50 Hz, conexión Yd, de 66/33 kV, se
sabe que cuando alimenta a una carga trifásica equilibrada con factor de potencia 0,8 inductivo el
rendimiento máximo (max) que presenta es de 0,97 para un índice de carga C=0,7. En estas
condiciones la tensión en bornes del secundario es de 31,5 kV.
1,75 PTOS
DETERMINAR:
 Pérdidas en el hierro, y en el cobre cuando trabaje a plena carga y con factor de
potencia 0,9 inductivo.
La potencia suministrada por el transformador a través del secundario, en unas ciertas condiciones
de carga, se puede calcular como: P2  3 U2C línea  I 2C línea  Cos donde (U2clínea e I2clínea son
las tensiones y corrientes de línea que aparecen en el secundario del transformador para las
condiciones de carga en las que se esté trabajando).
I 2Clínea
Puesto que el índice de carga C se puede definir como C  , la corriente del secundario
I 2n linea
se puede determinar como: I 2c línea  C  I 2n línea . De este modo, la potencia suministrada por el
transformador en el secundario se convierte en: P2  C  3 U2C línea  I 2n línea  Cos .
En este caso, la corriente nominal del secundario del transformador se puede obtener a partir de
su potencia nominal: S n  3  U2n línea  I 2n línea y por lo tanto:
Sn 15  10 6
I 2n línea    26,24 A .
3  U 2n línea 3  33  103
Conocida la corriente es posible determinar P2, ya que la tensión en carga es conocida (31,5 kV),
el índice de carga correspondiente es conocido (0,7), y el factor de potencia de la carga es
conocido (0,8 ind.): P2  0,7  3  31500 262,4  0,8  8018 kW . Una vez calculada la potencia
suministrada por el secundario, es posible determinar las pérdidas ya que se conoce el
rendimiento máximo que el transformador presenta para esas condiciones de trabajo:
Pcedida P
El rendimiento del transformador es:   2 . Considerando que P2 es:
Pabsorbida P1
P2
P1  P2  Pfe  Pcu , el rendimiento puede calcularse como:   . A partir de esta
P2  Pfe  Pcu
P2  P2   P2  P2  0,97
ecuación se puede despejar: Pfe  Pcu    24,8 kW .
 0,97
Las pérdidas en el hierro cumplen: P0  Pfe donde P0 son las pérdidas medidas durante en
ensayo de vacío.
Por otro lado, para un índice de carga C se cumple que: Pcu  C 2  Pcc , donde Pcc son las
pérdidas en condiciones nominales. Por tanto, las pérdidas totales, es decir los 248 kW calculados
anteriormente, cumplen: 24,8  0,7 2  Pcc  P0
Puesto que según los datos del problema el transformador está trabajando con el rendimiento
P0
máximo, y en las condiciones de rendimiento máximo se cumple que: C max  , o lo que es
Pcc
2
equivalente: C max  Pcc  P0 . Entonces: 0,7 2  Pcc  P0 ----- (1).
8
Sustituyendo en la ecuación anterior: 24,8  2  P0  P0  12,4 kW . Por lo tanto, las pérdidas en

el hierro y en el cobre cuando el transformador trabaja con un índice de carga de 0,7 y un factor de
potencia 0,8 inductivo serán iguales y de valor 12,4 kW.
En problema se pedía determinar el valor de las pérdidas cuando el transformador trabaja con
factor de 0,9 e índice de carga unidad. El resultado anterior permite determinar las pérdidas con
sólo razonar su dependencia del índice de carga y del factor de potencia:
A) Las pérdidas en el hierro se consideran iguales a las pérdidas en vacío, por este motivo, serán
las mismas que para el índice de carga de 0,7 y el factor de potencia 0,8 inductivo, ya que la
carga aplicada al transformador no las hace variar.
B) Las pérdidas en el cobre del transformador no dependen del Cos, sino del índice de carga, ya
2 2 2
que se obtienen como: Pcu  R 1  I1  R 2 'I 2 ' 2  R cc  I1  R cc  I1n  C 2  Pcc  C 2 . Entonces
con el 90% de carga y factor de potencia 0,9 las pérdidas en el cobre serán: 0,9 2  Pcc .
P0
despejando Pcc de (1): Pcc   25,3 kW .
0,7 2
EJERCICIO 3: Un transformador trifásico de 10.000 kVA, 50 Hz, 132/66 kV y conexión Dy dio

en los ensayos de vacío y cortocircuito los siguientes resultados:
 Ensayo de vacío lado de BT: U=66 kV, I=4 A, P=50 kW
 Ensayo de cortocircuito lado de BT: U=2250 V, I=44 A, P=30 kW 1,75 PTOS
DETERMINAR:
1. Parámetros del circuito equivalente referido al primario (Rfe, X , Rcc y Xcc).
El ensayo de vacío está realizado por el secundario, por tanto:

2
 U 2n 
  2
P0  3  U 2n 660002
  R fe    87120 
3 R fe P0 50000
La resistencia de pérdidas en el hierro obtenida de este modo estará referida al secundario. Como
se pretende calcular el circuito equivalente reducido al primario es necesario multiplicar por rt2:
1 2
R fe  R fe  rt  87120 4  348788 .
P0 50000
Por otro lado: P0  3  U 2  I 0  Cos 0  Cos 0    0,109 A .
3  U2  I 0 3  66000 4
Entonces: I fe  I 0  Cos0  4  0,109  0,436 A U2 CORRIENTE
DE VACÍO DEL
I   I 0  Sen 0  3,98 A SECUNDARIO I0
Una vez que se conocen las dos componentes de la corriente de 0
vacío es posible determinar el valor de la reactancia magnetizante Ife
de una forma casi directa:
I
Xd1’ R1’ Xd2 R2
Este esquema muestra el circuito
I0 equivalente del transformador durante el
Fe I I ensayo de vacío realizado por el
Circuito equivalente
por fase referido al R U2n secundario. Puesto que se trata de un
Fe X
secundario 3 equivalente entre fase y neutro, la tensión
U que lo alimenta será la de fase es decir,
Tensión de fase habrá que dividir la tensión nominal por
3.
9
Obsérvese que se han marcado con ‘ las variables del primario, ya que en esta ocasión el ensayo se realizó
por el secundario y, por este motivo, las variables que se deduzcan de él estarán reducidas a este devanado.
Si en el circuito anterior, dado que sólo circula la corriente de vacío, se supone que la tensión U
coincide con la de alimentación del transformador, la reactancia de magnetización se puede
U 2n 66000
3 3
obtener directamente: X     9574 .
I 3,98
Esta reactancia está referida al secundario, para referirla al primario hay que multiplicarla por rt2:
1 2
X  X  rt  9574  4  38296  .
Ahora se calcularán la resistencia Rcc y la reactancia Xcc. En este caso, se utilizará el ensayo de
cortocircuito.
Xcc Rcc En el cálculo se despreciará la rama en paralelo al considerar que
durante el ensayo de cortocircuito la corriente que circula por esta
22 A rama es muy baja (la tensión es muy reducida, por tanto, el flujo
será bajo y la corriente de magnetización también).
5500 Transformador Pcc
durante ensayo de Pcc  3 U cc I cc  Cos cc  Cos cc 
3 3 Ucc I cc
cortocircuito
Cos cc  0,174 .
Por otro lado, la potencia también pude calcularse como:

2 Pcc 30000
Pcc  3 R cc I cc R cc    5,16  .
3  I cc
2
3  44 2
La reactancia se podrá obtener como: X cc  R cc  Tg cc  29,20  .
Estos valores están referidos al secundario. Para referirlos al primario hay que multiplicar por la
relación de transformación al cuadrado. Se obtiene en ese caso:
1 2
R cc  R cc  rt  5,16  4  20,64 
1 2
Xcc  Xcc  rt  29,20  4  116,8 
10
SEGUNDO EXAMEN PARCIAL

DNI:___________________________________

a) Las bobinas de los motores de media tensión se recubren con materiales
conductores y semiconductores.
b) En la construcción de los devanados de motores de media tensión se utilizan la
fibra de vidrio y el poliéster.
c) Los conductores individuales que forman una bobina de un motor de media tensión
no están aislados entre sí.
d) El principal material aislante utilizado en la construcción del muro aislante de las
bobinas es la mica.
e) En la actualidad es muy habitual encontrar motores que utilicen como aglomerante
en el muro aislante compuestos asfálticos.
2º) Un motor asíncrono trifásico de 2 pares de polos alimentado a 50 Hz presenta el rotor

bloqueado. Indicar cual o cuales de las siguientes afirmaciones son falsas (0,25 PTOS):
a) La frecuencia de las corrientes rotóricas es de 50 Hz.
b) El motor no entrega par.
c) La tensión a la que está alimentado debe ser sensiblemente inferior a la nominal
sino se desea dañar al motor.
d) La frecuencia de giro del campo magnético giratorio del motor es de 25 Hz.
e) Si la corriente estatórica coincide con la nominal, aunque el rotor no gire se puede
considerar que las pérdidas en el cobre son aproximadamente las nominales.
a) El par motor es proporcional al cuadrado de la tensión de alimentación.
b) El par máximo es proporcional al cuadrado de la tensión de alimentación.
c) La velocidad de giro a la que se produce el par máximo es función de la tensión de
alimentación.
d) El par máximo entregado por el motor depende de la resistencia rotórica.
e) La velocidad de giro a la que se produce el par máximo depende de la resistencia
rotórica.
a) La corriente de vacío de los motores asíncronos es despreciable frente al valor de la
corriente nominal.
b) Los motores asíncronos trifásicos trabajan en condiciones normales con valores
del deslizamiento superiores al 5%.
c) El rendimiento de los motores asíncronos trifásicos está en torno al 80-90% y se
mantiene en este valor desde el giro en vacío hasta la carga nominal.
d) El factor de potencia habitual de un motor asíncrono trifásico es de 0,8 para todo su
rango de giro (desde el giro en vacío hasta la carga nominal).
e) La temperatura de trabajo de los motores asíncronos trifásicos puede superar los
155º C.
1
a) La corriente máxima de arranque de un motor asíncrono trifásico depende de la
carga accionada por el motor.
b) La corriente máxima de arranque de un motor asíncrono trifásico depende del
instante de conexión a la red.
c) El par de arranque de un motor asíncrono trifásico depende de la tensión de
alimentación.
d) El par de arranque de un motor asíncrono trifásico es proporcional al cuadrado de la
corriente de alimentación consumida durante el arranque.
e) El par de arranque de un motor asíncrono trifásico depende de su resistencia
rotórica.
6º) Indique cual o cuales de las siguientes son falsas respecto de un generador síncrono
trabajando en vacío (0,25 PTOS):
a) La tensión generada por el generador es proporcional a su velocidad de giro.
b) La tensión generada por el generador es proporcional a la corriente de excitación y
su crecimiento con ésta se mantiene lineal en todo su posible rango de
funcionamiento.
c) La tensión generada por el generador no depende de la corriente de excitación sino
de la velocidad.
d) Para una velocidad de giro constante la tensión generada por el generador es
proporcional a la corriente de excitación, y su crecimiento con ésta se mantiene
lineal en todo su posible rango de funcionamiento.
e) Cuando el generador trabaja en vacío el único flujo existente es el debido a la
corriente de excitación
7º) Indique cual o cuales de las siguientes son falsas respecto a las máquinas síncronas
(0,25 PTOS):
a) Un motor síncrono puede trabajar con factor de potencia unitario.
b) Los motores síncronos se utilizan habitualmente en aplicaciones industriales de
baja potencia.
c) Cuando un generador síncrono está conectado a una red de potencia infinita no es
necesario controlar su velocidad de giro.
d) Es posible controlar la potencia reactiva suministrada por un generador síncrono
conectado a una red de potencia infinita mediante el control de su excitación.
e) La potencia activa suministrada por un generador síncrono conectado a una red de
potencia infinita se controla mediante el control de la energía mecánica aportada por
la fuente generadora primaria (turbina de vapor o hidráulica, etc).
8º) Indique cual o cuales de las siguientes son falsas (0,25 PTOS):
a) Los contactores tienen dos posiciones de trabajo estables.
b) Los fusibles son los dispositivos de protección contra sobreintensidades de mayor
poder de ruptura.
c) Se puede afirmar que un fusible de poder de ruptura de corriente mínima de fusión
10 A no puede ser utilizado para proteger una instalación cuya corriente de
cortocircuito es de 300 A.
los interruptores magnetotérmicos.
e) La corriente de reacción por disparo magnético de un interruptor de potencia es
2
a) En un interruptor de potencia el tiempo de disparo por sobrecarga es inversamente
proporcional al valor de la corriente que la produce.
b) En términos generales se puede afirmar que el poder de corte de los interruptores
automáticos es equivalente, a igualdad de coste económico, al de los cortacircuitos
fusibles.
c) El tiempo de disparo magnético de un interruptor de potencia es varios órdenes de
magnitud inferior al de disparo térmico.
d) Un motor eléctrico puede ser protegido de forma equivalente con un interruptor de
potencia o con otros dispositivos de protección asociados al contactor que utiliza
para su maniobra.
e) Las instalaciones domésticas de baja tensión incorporan interruptores
magnetotérmicos para la protección de los receptores y el cableado.
a) Los dispositivos termistores cuya resistencia eléctrica se incrementa con la
temperatura reciben la designación genérica NTC.
b) Los dispositivos termistores tienen una variación de su resistencia eléctrica lineal
con la temperatura.
c) Los dispositivos termistores se utilizan combinados con los circuitos de maniobra
de las máquinas eléctricas para la protección térmica de éstas.
d) Un dispositivo termistor PTC presentará un valor de resistencia eléctrica superior a
200º C que a la temperatura ambiente.
e) La variación de la resistencia eléctrica de un dispositivo termistor tiene lugar de
forma brusca al aproximarse a la temperatura a la que se desea que se produzca la
protección térmica.
3
PRIMER EXAMEN PARCIAL

DNI:___________________________________
1º) Indicar muy brevemente los elementos que integran el sistema aislante de los motores
de inducción de media tensión.
7.3.2. Elementos del aislamiento

estatórico en motores con
devanados preformados II
● MURO AISLANTE:
AISLANTE: elemento de mayor espesor que separa al
conjunto de la bobina del exterior. Debe estar dimensionado
para soportar la tensión correspondiente al nivel de aislamiento
de la máquina.
● AISLAMIENTO ENTRE ESPIRAS Y ENTRE CONDUCTORES

ELEMENTALES:
ELEMENTALES: las espiras pueden estar formadas conductores
individuales para reducir las pérdidas. Es necesario que exista
aislamiento entre ellas y entre conductores.
● CINTAS Y RECUBRIMIENTOS DE PROTECCIÓN:

PROTECCIÓN: se utilizan
cintas y recubrimientos protectores para proteger las bobinas
en las zonas de ranura.
2º Indique las diferencias existentes entre los procesos de fabricación de bobinados con
alta riqueza en resina y los procesos VPI (Vacuum pressure Impregnation o impregnación
por presión al vacío).
7.4. Procesos de fabricación 7.4. Procesos de fabricación

actuales I actuales III
PROCESO RICO EN RESINA PROCESO VPI GLOBAL
● La mica en forma de láminas se deposita sobre un ● Las bobinas se montan en las ranuras antes de haber
material impregnado con una resina epoxy que polimeriza realizado el proceso de curado de la resina epoxy.
epoxy.
a alta temperatura (cinta preimpregnada)
preimpregnada
preimpregnada).). ● Como material soporte se utilizan cintas porosas con bajo
contenido en resina epoxy.
epoxy.
● Se recubre la bobina con este material.
● Una vez colocadas todas las bobinas en sus alojamientos y
● Se introduce en un molde al que se le aplica presión y realizadas las conexiones se introduce el estator en un
calor: la temperatura y la presión logran una impregnación tanque.
homogénea en toda la bobina.
● A continuación, se hace el vacío con lo que el tanque se
● El proceso final de polimerización de la resina inunda de resina epoxy.
epoxy. El estator se pasa a otro tanque
termoestable se consigue sometiendo el motor a elevadas donde se aplica gas a alta presión y temperatura para
temperaturas en un horno. producir la polimerización de la resina.
3º) Un motor asíncrono trifásico de 6 polos alimentado a 50 Hz trabaja con un deslizamiento

del 3% indicar cual es su velocidad de giro y cuál es la frecuencia de las corrientes
rotóricas.
60 ⋅ f 3000
Ns = = = 1000 rpm. N = Ns ⋅ [1 − S] = 1000 ⋅ [1 − 0,03] = 970 rpm. frotor = S ⋅ f estator = 1,5 Hz
P 3
4
4º El catálogo de un fabricante de motores asíncronos indica que las pérdidas en el hierro

de un determinado motor disponible en su planta son de 80 W. Con el fin de comprobarlo,
vd. alimenta el motor a la tensión y frecuencia nominales indicadas por el fabricante sin
accionar ninguna carga, encontrándose con que la potencia absorbida de la red en tales
condiciones es de 98 W. Justifique las posibles causas para la obtención de este resultado.
La discrepancia puede atribuirse principalmente al hecho de que la potencia medida en el ensayo

de vacío también engloba las pérdidas rotacionales de la máquina.
5º Explique lo más brevemente posible la relación existente entre el valor de la resistencia

rotórica de un motor de inducción, su par de arranque y su rendimiento.
7.22. Control de las características

mecánicas de los motores de inducción
mediante el diseño del rotor I
Resistencia rotórica creciente
Par Si
Si la
la resistencia
rotórica es
es elevada
elevada
el
el par
par de
de arranque
arranque del
del motor
motor
también
también lolo es
es
Si
Si la
la resistencia
rotórica es
es elevada
elevada
el
el par
par máximo
máximo deldel motor
motor aparece
aparece
con
con deslizamiento
deslizamiento elevado
elevado
S Si
Si el
el deslizamiento
deslizamiento es
es elevado
elevado la
la
potencia
potencia mecánica
mecánica interna
interna es
es baja
baja
STMAX3 STMAX2 STMAX1
EL
EL RENDIMIENTO
RENDIMIENTO DEL
DEL MOTOR
MOTOR
Pmi = [1 − S ]⋅⋅ Pgg
mi = 1 −
ES
ES BAJO
BAJO
6º) Indique razonadamente qué tipo de motor (Clase A, B, C, D) utilizaría para las siguientes
aplicaciones:
a) Accionamiento de una bomba de ciclo de trabajo con múltiples arranques y una
potencia de 75 kW.
b) Accionamiento de un molino de carbón de gran potencia (1200 kW) que debe ser
capaz de arrancar cargado, presenta una importante inercia y tiene un ciclo de
trabajo intermitente en función del suministro de carbón.
Caso a): Motor de clase B. (Podría considerarse clase C, pero la potencia del motor es pequeña,
sería un motor típico)
Caso b): Motor de clase D. (La elevada potencia y la descripción del ciclo de trabajo hacen más
adecuado el motor con par de arranque más elevado)
5
7º) Explique utilizando un esquema eléctrico de los devanados de la máquina qué magnitud
de reducción presenta el par de arranque de un motor cuando se arranca variando la
conexión de sus devanados de estrella a triángulo.
3 22
Tarranque
arranque =
= ⋅ R RR'⋅IIRR'arranque
arranque
NSS
Esta relación es válida para las dos conexiones. La
corriente que aparece en ella es la que circula por Zcc
R
R R
R IIarr
IIarr-estrella
arr-estrella IIarr-triángulo
arr-triángulo arr−−triángulo
triángulo
33
V
Vlínea
línea Z
Zcc
cc
Vlínea 33 V Z Z
Zcc
línea Vlínea
línea Zcc
cc cc
Z
Zcc
cc Z
Zcc
cc
Z
Zcc
cc
S
S S
S
T
T T
T 22
3 22 3 I arr − triángulo 
Tarr estrella =
arr−−estrella ⋅ R RR'⋅⋅I arr
arr−−estrella
estrella Tarr
arr−−triángulo
triángulo
= ⋅⋅ R RR'⋅ arr − triángulo 
N
NSS NSS  3 
I arr
arr−−triángulo
triángulo
I arr estrella =
arr−−estrella
3
Tarr = 3T arr−−estrella
triángulo = Tarr
arr−−triángulo estrella
8º) Se dispone de un motor asíncrono trifásico de 2500 kW, 50 Hz, 2 pares de polos, 6,3 kV
2
que acciona a una máquina cuyo momento de inercia es de 600 kg*m , sabiendo que el par
resistente que ofrece dicha máquina es de 400 N*m, que el momento de inercia del motor es
2
de 360 kg*m , y que la máquina dispone de un sistema de frenado que aporta un par
resistente adicional de 100 N*m calcular el tiempo que emplearía en parar completamente
cuando está girando a 1460 rpm.
Puesto que se desconecta la alimentación el par motor es nulo durante el frenado.

El tiempo de parada se calcularía como:
0 TR+ Tfreno es el par
 Jmot + Jc arg  resistente total si se
t frenado = ∫
ωnominal


 ⋅ dω
T − [TR + Tfreno ]
incluye un
procedimiento
adicional de frenado
9º) Completar las conexiones

sobre el diagrama de la figura
para obtener un circuito de 9.5.3 Contactores III
mando de arranque y parada R S T N
Contacto
por pulsadores para el motor auxiliar
trifásico Armadura
Armadura fija
fija
Pulsador Resorte
Armadura
Armadura
de
móvil
móvil
marcha
Pulsador
Pulsador de
de paro
paro
M Circuito de arranque y parada de

un motor trifásico mediante
contactor con contactos auxiliares
6
10º) Los dos gráficos de la figura Tiempo

corresponden a un interruptor
magnetotérmico y un fusible. A la vista de
los valores indicados en la gráfica. Razonar
los siguientes aspectos:
a) De forma orientativa qué valor puede
tomar la capacidad nominal de
ruptura del fusible.
b) Cuál de los dos dispositivos protege
mejor contra sobrecargas.
c) Para corrientes superiores a 15 kA,
cuál protege mejor.
a) Lo único que se puede afirmar sobre el poder

de corte del fusible es que es superior a 5 kA.
10 A Corriente 5 kA
b) El interruptor magnetotérmico ya que su
tiempo de disparo en sobrecarga es mas corto.
c) No se puede afirmar nada en concreto ya que se desconoce el poder de corte del fusible. En
cualquier caso, sí se puede decir que el interruptor no es capaz de cortar dicha corriente.
7

hojas aparte)
EJERCICIO 1: Vd. es el encargado de un planta industrial en la que existe un motor asíncrono

trifásico de las siguientes características: Rotor bobinado, 11 kW, 50 Hz, 400 V, 4 polos, 1460 rpm,
factor de potencia y rendimiento en condiciones nominales 0,81 y 83 % respectivamente. El
catálogo suministrado por el fabricante del motor indica que, alimentado a la tensión nominal,
desarrolla un par de arranque 1,2 veces superior al par nominal, consumiendo una corriente 5
veces superior a la corriente nominal durante el arranque.
El citado motor acciona una máquina cuyo par resistente es el indicado en la figura 1. Debido a un
fallo en las protecciones de la instalación el motor queda sin alimentación, lo cual es una situación
inadmisible para la producción de la planta ya que, a pesar de su baja potencia, la máquina
accionada por el motor es imprescindible para el proceso productivo. Puesto que la reparación de
la instalación va a prolongarse durante un tiempo elevado debido a la falta de repuestos, Vd.
busca todas las posibilidades disponibles para alimentar el motor y mantener la producción. Entre
ellas se encuentra la opción de alimentarlo a través de un grupo electrógeno autónomo que mueve
un generador síncrono de las siguientes características. Potencia generada=42,1 kW, Tensión
generada =300 V.
1º) Sabiendo que la máquina accionada por el motor puede trabajar con una velocidad de giro un
4,11 % inferior a la nominal de 1460 rpm: DEMUESTRE, realizando los cálculos pertinentes, si
sería posible arrancar y mantener de forma provisional el motor trabajando alimentado por el
grupo electrógeno, manteniendo el proceso productivo dentro de los limites admitidos y
preservando la integridad de todos los equipos implicados. Para resolver este apartado haga
tantas simplificaciones como considere oportunas sobre la características de la curva par-
velocidad del motor.
2º) La situación de emergencia en la que se encuentra la instalación obliga a reducir la velocidad
de la máquina accionada por el motor hasta 800 rpm. Puesto que no dispone de ningún otro
procedimiento para hacerlo se plantea la introducción de resistencias rotóricas manteniendo la
alimentación del motor a través del grupo electrógeno. Indique si esta solución sería posible
calculando el valor de resistencia por fase referida al estator necesario para obtener la
velocidad deseada y la corriente rotórica en ese caso. Para la resolución de este apartado
considere que la corriente nominal del rotor son 100 A y que se pueden despreciar las pérdidas
rotacionales.
33,5
1460
Par resistente
63,5 Nm
3,5 PTOS
30 Nm
Rpm
1460 rpm
Figura 1. Ecuación y curva del par
resistente
8
SOLUCIÓN:
Antes de comenzar con la resolución del problema se harán unos cálculos previos que permitan
entender la situación en la que trabajan el motor y la máquina accionada en condiciones normales.
P 11000
El par nominal del motor es: T = = = 72 Nm. Por otro lado, la carga a 1460 RPM
Ω 2π
⋅ 1460
60
presenta un par resistente de 63,5 Nm, lo cual parece imposible. Sin embargo, la situación en la
que ambos trabajan es la siguiente:
Curva motor
a tensión
nominal 72 Nm
Fig. 1
Par resistente
63,5 Nm
33,5
30 Nm 1460
Rpm
1460 n2
Puesto que el par que entrega el motor a 1460 rpm es mayor que el que solicita la carga, el punto
de equilibrio entre par motor y par resistente va a estar a una velocidad superior (n2) donde el
motor entregará un par comprendido entres 72 Nm y 63,5, tal y como se observa en la gráfica.
Este comportamiento no es anómalo, sino real, ya que indica que el motor esta ligeramente
sobredimensionado para esta aplicación y es capaz de girar a una velocidad algo superior a 1460
rpm (su velocidad nominal) cuando acciona la carga.
Estas consideraciones previas no tienen ninguna repercusión en la resolución del problema si para
todos los cálculos se asume que el motor entrega 63,5 Nm a 1460 rpm (lo cual supone un
coeficiente de seguridad para el estudio ya que se presupone que el motor trabaja en condiciones
mas adversas). Sin embargo, son útiles para aclarar las posibles dudas surgidas del hecho de que
el par nominal del motor no coincida con el par resistente a 1460 rpm.
Pútil 11000
Continuando con la resolución del problema: Peléctrica = = = 13253 W. Entonces, la
η 0,83
Peléctrica 13253
corriente nominal consumida por el motor será: In = = = 23,6 A. Esta
3 ⋅ Un ⋅ Cosϕ 3 ⋅ 400 ⋅ 0,81
corriente será superior a la que el motor entrega en realidad al accionar la máquina que tiene
acoplada.
A) COMPROBACIÓN DEL FUNCIONAMIENTO ALIMENTADO CON GRUPO ELECTRÓGENO
1º) La primera comprobación que se va a realizar es si el grupo electrógeno es capaz de alimentar

Peléctrica 42100
al motor: InG = = = 100 A. Puesto que la corriente del motor en
3 ⋅ Un ⋅ Cosϕ 3 ⋅ 300 ⋅ 0,81
condiciones es nominales es de 23,6 A y la nominal del grupo electrógeno es de 100 A el grupo
podrá alimentar de forma indefinida al motor en condiciones nominales (cuando se reduzca la
tensión de alimentación el motor consumirá aún menos corriente con lo cual esta primera
limitación queda totalmente comprobada).
2º) Es necesario comprobar que el motor es capaz de arrancar alimentado a la tensión de 300 V.
Para ello, se considera que durante el arranque se cumple: TARR = K ⋅ V 2
Con la tensión nonimal (400 V): TARR 400 V = K ⋅ 400 2 = 1,2 ⋅ Tn = 86,4 Nm. Por tanto, K=0,00054.
9
En las nuevas condiciones (300) TARR 300 V = K ⋅ 300 2 = 0,00054 ⋅ 300 2 = 48,6 Nm. Este par es
mayor que los 30 Nm exigidos por la carga, por tanto, el motor arranca sin problemas.
3º) Se ha comprobado que el motor arranca porque dispone de par mecánico. Ahora es necesario
comprobar que la corriente de arranque del motor a 300 V no excede de la corriente máxima que
puede suministrar el grupo electrógeno. Para hacer la comprobación la corriente de arranque se
aproximará de la siguiente forma: I ARR = K'⋅V
Con la tensión nominal (400 V) I ARR 400 V = K'⋅400 = 5 ⋅ In = 5 ⋅ 23,6 = 118 A. Por lo tanto: K=0,259.
En las nuevas condiciones (300 V) I ARR 400 V = K'⋅300 = 88 A. Que está muy por debajo de los 100
A que el grupo electrógeno puede suministrar en condiciones nominales. Se puede concluir que
no hay problemas mecánicos ni eléctricos para realizar el arranque del motor.
4º) Ahora es necesario comprobar que tras reducir la tensión el motor gira dentro de los límites
establecidos para la máquina, según los cuales su velocidad puede disminuir en un 4,11 % o lo
que es lo mismo puede girar a 1400 rpm. A esa velocidad de giro, el par resistente que tiene que
entregar el motor es de 53 Nm tal y como se deduce de la expresión suministrada para el par
resistente de la carga.
Para hacer la comprobación, lo que se tratará de determinar es el valor del par entregado por el
motor a 1400 rpm cuando está alimentado a 300 V. Si dicho par es mayor o igual que 53 Nm eso
querrá decir que el motor gira a 1400 rpm o más y, por tanto seremos será posible cumplir los
requisitos del sistema productivo.
Si el par entregado a 1400 (300 V) es

mayor de 53 Nm, el motor girará a n3
Par resistente
CURVA A 63,5 Nm
TENSIÓN 53 Nm
MÍNIMA
Fig. 2
30 Nm
Rpm
1400 n3 1460
Para hacer la comprobación se hará la siguiente simplificación: T = K' '⋅V 2 ⋅ S . De este modo se
cumplirá que: T400 V = K' '⋅400 2 ⋅ S 400 V .
72 72
De donde: K' ' = 2
= = 0,0169 . Conocida la constante, ya se
400 ⋅ S 400 V 2  1500 − 1460 
400 ⋅  
 1500 
puede determinar el par que entrega el motor a 1400 rpm cuando se alimenta a 300 V:
 100 
T400 V = K' '⋅300 2 ⋅ S 400 V = 0,0169 ⋅ 300 2 ⋅   = 101,2 Nm. Puesto que el valor es muy superior
 1500 
a los 53 Nm requeridos para el giro a 1400 rpm, se puede concluir que el motor alimentado a 300
V es capaz de mantener a la máquina dentro de los límites indicados para el proceso
productivo.
B) INSERCIÓN DE RESISTENCIAS ROTÓRICAS

En este caso se pretende reducir la velocidad de giro del motor mediante la inserción de
resistencias rotóricas. El primer paso del estudio consistirá en calcular la resistencia rotórica inicial
del motor. Para calcular la corriente rotórica se tendrá en cuenta que como dato del problema se
10
indica que se pueden despreciar las pérdidas rotacionales. Con esta premisa el balance de
potencias de la máquina cumplirá: Pmi = Pútil . Por tanto:
1 − Sn  2
Pmi = Pútil = 11000 = 3R R '⋅  ⋅ IRn ' . En las condiciones iniciales se podrá hacer la
 S n 
aproximación de considerar que el motor trabaja en su punto nominal, por este motivo, la corriente
rotórica será también la nominal. Por tanto, la resistencia rotórica se podrá calcular despejando de
 Sn   2,67 ⋅ 10 −2 
Pútil ⋅   110000 ⋅  −2 
1 − Sn   1 − 2,67 ⋅ 10 
la expresión anterior: R R ' = 2
= 2
= 10 − 2 Ω.
3 ⋅ IRNOMINAL ' 3 ⋅ 100
La situación a la que se llegará con la inserción de resistencias rotóricas se puede ver en la figura
3. En ella se aprecia que aunque se sabe que el motor no entrega 63,5 Nm a 1460 rpm (figura 1)
se ha realizado la aproximación indicada en apartados anteriores. Además, en la resolución de
este apartado, a pesar del elevadísimo deslizamiento se hará la siguiente aproximación:
S
Ti = K' ' '⋅ .
RR ' T Resistencia añadida
motor
2,67 ⋅ 10 −2 Resistencia
A 1460 rpm: 63,5 = K' ' '⋅ nominal
RR ' 63,5 Nm
48,3Nm aprox.
 1500 − 800 
 1500 
 
A 800 rpm: 48,3 = K' ' '⋅ Fig. 3
R R ' nueva
N
Dividiendo las dos ecuaciones se obtiene que
800 1460
el nuevo valor de resistencia es 6,15 ⋅ 10 −2 Ω.
La resistencia que debe insertarse será la diferencia entre la que se acaba de obtener y la inicial,
es decir: 5,15 ⋅ 10 −2 Ω.
11
EJERCICIO 2: Los siguientes datos corresponden a la pruebas realizadas en un motor asíncrono

trifásico de 3 pares de polos y 15 kW, 400 V 50 Hz, conexión en estrella, CLASE A y corriente nominal
52 A:
Medida de la resistencia de estator: 0,11 Ω /fase. 1,5 PTOS
Ensayo de rotor libre: 50 Hz, 240 V, I0=14,7 A, P0=530 W
Ensayo de rotor bloqueado a la corriente nominal: Vcc= 20 V, Pcc=1260 W.
CALCULAR:
1. Parámetros del circuito equivalente.
2. Par máximo. DATOS:
3. Velocidad de par máximo. Motor CLASE A: Xs=XR’
SOLUCIÓN
Vlínea 400
3 3
1º) En el ensayo de rotor libre se tiene: Z 0 = = = 15,71 Ω. La tensión de línea debe
I0 14,7
dividirse por 3 puesto que la impedancia se calcula sobre el circuito equivalente que es un
circuito equivalente fase – neutro. La impedancia cumple: Z 0 = R 0 + jX 0 . La resistencia se puede
P0 420
calcular directamente a partir de la potencia medida en el ensayo: R 0 = 2
= = 2,64 Ω.
3I 0 3 ⋅ 8,17 2
Conocida la resistencia, la reactancia se obtiene como:
2 2 2 2
X0 = Z0 − X0 = 15,71 − 2,64 = 15,5 Ω.
Vcc 20
3 3
Del ensayo de rotor bloqueado se obtiene: Z cc = = = 0,22 Ω. La tensión que se da como
I cc 52
dato en el ensayo es la de línea, por tanto, también hay dividirla por 3 . La resistencia cumple:
P 1260
R cc = cc2 = = 0,155 Ω. Puesto que Z cc = R cc + jX cc , la reactancia se puede calcular
3I cc 3 ⋅ 52 2
como: X cc = Z cc 2 − X cc 2 = 0,22 2 − 0,155 2 = 0,156 Ω.
Del ensayo de cortocircuito se sabe que R cc = R S + R R ' . Como la resistencia estatórica se

suministra de un ensayo independiente: 0,243 Ω /fase la resistencia rotórica se obtiene por diferencia:
R R ' = R CC − R S = 0,156 − 0,11 = 0,046 Ω.
Por otro lado, también se cumple que X cc = X S + X R ' . Como el motor es una máquina clase A
X
(Xs=XR’) las reactancias serán: X S = X R ' = cc = 0,078 Ω.
2
Del ensayo de vacío se sabe que: X 0 = X S + X µ por tanto, la reactancia de magnetización se

puede obtener como: X µ = X 0 − X S = 15,4 Ω.
2º) Para el cálculo del par máximo se partirá del circuito equivalente obtenido mediante los
parámetros calculados en el apartado anterior. En el circuito equivalente se despreciará la
resistencia de pérdidas en el hierro para simplificar los cálculos, ya que dichas pérdidas en este
tipo de máquina son muy bajas.
12
XS RS X’R R’R/S Se calculará a partir del circuito anterior

A el equivalente Thèvenin en los
terminales A, B, extremos de la
Circuito Iµ reactancia de magnetización:
U 2n equivalente por
U2n
fase referido al Xµ ⋅ jX µ
3 estator 3
Vth =
[
R S + j XS + Xµ ]
B
La impedancia del equivalente se puede
[R + jX S ] ⋅ jXµ
calcular como: Z th = S
R S + j X S + Xµ [ ]
Por tanto: R th Y X th se calculan como parte real e imaginaria de la expresión anterio. El par
máximo y el deslizamiento al que éste se produce se podrán obtener entonces como:
3 Vth 2
Tmax =
2Ω S ⋅ R th + R th2 + [X th + X R ']2 
 
RR '
S TMAX = . A partir del deslizamiento la velocidad se podrá calcular como
R th + [X th + X R ']2
2
N = N S ⋅ (1 − S) .
13
Preguntas de repaso 543
12.11 Resumen
1. La secuencia de fases es el orden en que las tensiones de fase de un ge-
nerador trifásico se producen respecto al tiempo. En una secuencia abc
de tensiones de fuente balanceadas, Van se adelanta a Vbn en 120°, la que
a su vez se adelanta a Vcn en 120°. En una secuencia acb de tensiones
balanceadas, Van se adelanta a Vcn en 120°, la que a su vez se adelanta
a Vbn en 120°.
2. Una carga balanceada conectada en estrella o en delta es aquella en la
que las tres impedancias de las fases son iguales.
3. La manera más fácil de analizar un circuito trifásico balanceado es trans-
formar tanto la fuente como la carga en un sistema Y-Y y después anali-
zar el circuito monofásico equivalente. En la tabla 12.1 se presentó un
resumen de las fórmulas de corrientes y tensiones de fase y corrientes y
tensiones de línea de las cuatro configuraciones posibles.
4. La corriente de línea IL es la corriente que fluye del generador a la car-
ga en cada línea de transmisión de un sistema trifásico. La tensión de lí-
nea VL es la tensión entre cada par de líneas, salvo la línea neutra, si
existe. La corriente de fase Ip es la corriente que fluye a través de cada
fase en una carga trifásica. La tensión de fase Vp es la tensión de cada fa-
se. En una carga conectada en estrella,
VL 3Vp y IL Ip
En una carga conectada en delta,
VL Vp y IL 3Ip
5. La potencia instantánea total en un sistema trifásico balanceado es constan-
te e igual a la potencia promedio.
6. La potencia compleja total absorbida por una carga trifásica balanceada
conectada en Y o en es
S P jQ 3VLILl
¬
donde es el ángulo de las impedancias de carga.
7. Un sistema trifásico desbalanceado puede analizarse aplicando el análisis
nodal o de malla.
8. PSpice se usa para analizar circuitos trifásicos de la misma manera que
para analizar circuitos monofásicos.
9. La potencia real total se mide en sistemas trifásicos siguiendo ya sea el
método de los tres wattímetros o el de los dos wattímetros.
10. En la instalación eléctrica residencial se emplea un sistema monofásico
de tres conductores de 120240° V.
Preguntas de repaso
12.1 ¿Cuál es la secuencia de fases de un motor trifásico para 12.3 ¿Cuál de las siguientes no es una condición requerida pa-
el cual VAN 220l100° V y VBN 220l140° V? ra un sistema balanceado?
¬¬ ¬¬
a) abc b) acb a) Van Vbn Vcn
b) Ia Ib Ic 0
12.2 Si en una secuencia de fases acb, Van 100l20°, en-
tonces Vcn es: ¬
¬ c) Van Vbn Vcn 0
d) Las tensiones de fuente están desfasadas 120° entre
a) 100l140° b) 100l100°
¬¬ ¬
¬ sí.
c) 100 50°
l l
d) 100 10° e) Las impedancias de carga de las tres fases son iguales.
¬¬ ¬
¬
12.4 En una carga conectada en Y, la corriente de línea y la co- 12.8 Cuando una carga conectada en Y se alimenta con tensio-
rriente de fase son iguales. nes en secuencia de fases abc, las tensiones de línea se
atrasan de las correspondientes tensiones de fase en 30°.
a) Cierto b) Falso
a) Cierto b) Falso
12.5 En una carga conectada en , la corriente de línea y la co-
rriente de fase son iguales. 12.9 En un circuito trifásico balanceado, la potencia instantá-
nea total es igual a la potencia promedio.
a) Cierto b) Falso
a) Cierto b) Falso
12.6 En un sistema Y-Y, una tensión de línea de 220 V produ-
ce una tensión de fase de: 12.10 La potencia total suministrada a una carga en balancea-
da se determina de la misma manera que en una carga en
a) 381 V b) 311 V c) 220 V
Y balanceada.
d) 156 V e) 127 V
a) Cierto b) Falso
12.7 En un sistema -, una tensión de fase de 100 V produce
una tensión de línea de:
a) 58 V b) 71 V c) 100 V Respuestas: 12.1a, 12.2a, 12.3c, 12.4a, 12.5b, 12.6e, 12.7c,
d) 173 V e) 141 V 12.8b, 12.9a, 12.10a.
Problemas1
Sección 12.2 Tensiones trifásicas balanceadas 220 0° V
a A 10 Ω j5 Ω
12.1 Si Vab 400 V en un generador trifásico balanceado co- −+
nectado en Y, halle las tensiones de fase, suponiendo que
la secuencia de fases es: 220 −120° V
b B 10 Ω j5 Ω
n −+ N
a) abc b) acb
12.2 ¿Cuál es la secuencia de fases de un circuito trifásico ba- 220 120° V

c C 10 Ω j5 Ω
lanceado para el cual Van 160l30° V y Vcn −+
160l90° V? Halle Vbn. ¬
¬
¬
¬
12.3 Determine la secuencia de fases de un circuito trifásico Figura 12.41
balanceado en el que Vbn 208l130° V y Vcn 208l10° Para el problema 12.6.
V. Obtenga Van. ¬
¬ ¬
¬
12.4 Un sistema trifásico con secuencia abc y VL 200 V ali-
menta a una carga conectada en Y con ZL 40l30° . 12.7 Obtenga las corrientes de línea en el circuito trifásico de
Halle las corrientes de línea. ¬
¬
la figura 12.42.
12.5 En relación con una carga conectada en Y, las expresiones 12.8 En un sistema Y-Y trifásico balanceado, la fuente está en
en el dominio temporal (o del tiempo) de tres tensiones lí- una secuencia abc de tensiones y Van 100l20° V rms.
nea-neutro en las terminales son: La impedancia de línea por fase es 0.6 j1.2 ,¬
¬mientras
vAN 150 cos (t 32°) V que la impedancia por fase de la carga es 10 j14 .
Calcule las corrientes de línea y las tensiones de carga.
vBN 150 cos (t 88°) V
12.9 Un sistema Y-Y balanceado de cuatro conductores tiene
vCN 150 cos (t 152°) V las tensiones de fase
Escriba las expresiones en el dominio temporal de las
tensiones línea-línea vAB, vBC y vCA. Van 120l0°, Vbn 120l120°
¬ ¬¬
Vcn 120l120° V
Sección 12.3 Conexión estrella-estrella balanceada ¬
¬
12.6 En referencia al circuito Y-Y de la figura 12.41, halle las La impedancia de carga por fase es 19 j13 , y la im-
corrientes de línea, las tensiones de línea y las tensiones pedancia de línea por fase es 1 j2 . Determine las
de carga. corrientes de línea y la corriente neutra.
1
Recuérdese que, a menos que se indique otra cosa, todas las tensiones y corrientes dadas son valores rms.
Problemas 545
a Ia A
440 0° V + 6 − j8 Ω
−
n N
6 − j8 Ω 6 − j8 Ω
440 120° V +− − 440 −120° V

+
Ib
Ic
Figura 12.42
12.10 En referencia al circuito de la figura 12.43, determine la 12.12 Determine las corrientes de línea en el circuito Y- de la
corriente en la línea neutra. figura 12.45. Adopte Z 60l45° .
¬
¬
2Ω Ia
A
a
+ 25 − j10 Ω + 110 0° V
220 0° V − −
2Ω n ZΔ ZΔ
−+
220 −120° V 20 Ω 110 120° V +− − 110 −120° V
+
− 10 + j5 Ω Ib ZΔ
220 120° V +
2Ω c C
b Ic B
Figura 12.43
Para el problema 12.10. Figura 12.45
Sección 12.4 Conexión estrella-delta balanceada 12.13 En el sistema trifásico balanceado Y- de la figura 12.46,
halle la corriente de línea IL y la potencia promedio sumi-
12.11 En el sistema Y- que aparece en la figura 12.44, la fuen- nistrada a la carga.
te está en una secuencia positiva con Van 120l0° V e
¬ de
impedancia de fase Zp 2 j3 . Calcule la tensión
línea VL y la corriente de línea IL.
110 0° V rms
2Ω
−+
9j6 Ω
110 120° V rms 2Ω
Van −+ 9j6 Ω
a
−+
9j6 Ω
110 120° V rms
Zp 2Ω
Vbn −+
b
n −+ Zp
Figura 12.46
Zp Para el problema 12.13.
Vcn
c
−+
12.14 Obtenga las corrientes de línea en el circuito trifásico de
la figura 12.47.
Figura 12.44
1 + j2 Ω
A
a
+ 100 0° V ZL ZL
−
n
C B
ZL = 12 + j2 Ω
100 120° V +− + 100 –120° V
−
b 1 + j2 Ω
c
1 + j2 Ω
Figura 12.47
12.15 El circuito de la figura 12.48 se excita mediante una fuen- Sección 12.5 Conexión delta-delta balanceada
te trifásica balanceada con una tensión de línea de 210 V.
Si Zl 1 j1 , Z 24 j30 y ZY 12 j5 , 12.19 En referencia al circuito - de la figura 12.50, calcule
determine la magnitud de la corriente de línea de las car- las corrientes de fase y de línea.
gas combinadas.
Zl ZY
a a A
ZΔ
ZΔ 30 Ω
Zl ZY + 173 0° V
b −
j10 Ω 30 Ω
− b
ZΔ 173 120° V + B
Zl ZY
c 30 Ω j10 Ω
Figura 12.48 + 173 −120° V

−
j10 Ω
12.16 Una carga balanceada conectada en delta tiene una co-
rriente de fase IAC 10l30° A. c C
¬
¬
a) Determine las tres corrientes de línea suponiendo que Figura 12.50
el circuito opera en la secuencia de fases positiva. Para el problema 12.19.
b) Calcule la impedancia de carga si la tensión de línea

es VAB 110l0° V.
¬ 12.20 Para el circuito - de la figura 12.51. Halle las corrien-
12.17 Una carga balanceada conectada en delta tiene corriente tes de línea y de fase. Suponga que la impedancia de
de línea Ia 10l25° A. Halle las corrientes de fase IAB, carga es ZL 12 j9 por fase.
IBC y ICA. ¬
¬
12.18 Si Van 400l60° V en la red de la figura 12.49, halle las
¬
¬ de la carga I , I , e I .
corrientes de fase Ia
AB BC CA A
I AB
a A
Generador 12 Ω j9 Ω 210 120° V +− + 210 0° V ZL ZL
trifásico −
conectado
en Y j9 Ω 12 Ω Ib I CA
b −+ C
Secuencia C B
B 12 Ω j9 Ω 210 −120° V Ic I BC ZL
de fases (+) c

Problemas 547
12.21 Tres generadores de 230 V forman una fuente conectada Sección 12.6 Conexión delta-estrella balanceada
en delta que se conecta a su vez con una carga balancea-
da conectada en delta de ZL 10 j8 por fase, como 12.25 En el circuito de la figura 12.54, si Vab 440l10°, Vbc
¬
¬ de lí-
440l110°, Vca 440l130° V, halle las corrientes
se muestra en la figura 12.52.
nea. ¬ ¬ ¬
¬
a) Determine el valor de IAC.
b) ¿Cuál es el valor de Ib? Ia

3 + j2 Ω
a
a A + Vab 10 − j8 Ω
−
ZL ZL 3 + j2 Ω Ib 10 − j8 Ω
230 120° +− + 230 0° −
− Vca + b
b B
c −+ C + V 10 − j8 Ω
− bc
ZL 3 + j2 Ω Ic
230 –120°
c
Figura 12.52
Figura 12.54
12.22 Halle las corrientes de línea Ia, Ib e Ic en la red trifásica 12.26 En referencia al circuito balanceado de la figura 12.55,
de la figura 12.53, abajo. Considere Z 12 j15 y Vab 125l0° V. Halle las corrientes de línea IaA, IbB
ZL 2 . e IcC. ¬
12.23 Un sistema trifásico balanceado con una tensión de línea
de 202 V rms alimenta a una carga conectada en delta con I aA
a A
Zp 25l60° .
¬
¬
a) Halle la corriente de línea. 24 Ω
Generador
b) Determine la potencia total suministrada a la carga trifásico −j15 Ω
utilizando dos wattímetros conectados a las líneas A y conectado N − j15 Ω
C. en Δ
I bB 24 Ω
b − j15 Ω
12.24 Una fuente balanceada conectada en delta tiene tensión 24 Ω C
de fase Vab 416l30° V y secuencia de fases positiva. Si Secuencia B
¬
¬ balanceada conectada en delta, ha- de fases (+) I cC
se conecta a una carga c
lle las corrientes de línea y de fase. Considere la
impedancia de carga por fase de 60l30° y la impedan- Figura 12.55
cia de línea por fase de 1 j1 . ¬
¬
Zl Ia
A
ZY
ZΔ ZΔ
208 120° V +− + 208 0° V
−
Zl Ib
ZY ZY
−+ C
B
208 −120° V Ic ZΔ
Zl
Figura 12.53
12.27 Una fuente conectada en suministra potencia a una carga 12.32 Una carga en Y balanceada se conecta a una fuente trifá-
conectada en Y en un sistema trifásico balanceado. Dado sica a 60 Hz con Vab 240l0° V. La carga tiene un fp
¬ 5 kW. a) Determine la
atrasado 0.5 y cada fase toma
que la impedancia de línea es 2 j1 por fase mientras
que la impedancia de carga es 6 j4 por fase, halle la impedancia de carga ZY. b) Halle Ia, Ib, y Ic.
magnitud de la tensión de línea en la carga. Suponga la ten- 12.33 Una fuente trifásica suministra 4 800 VA a una carga co-
sión de fase de la fuente Vab 208l0° V rms. nectada en estrella con una tensión de fase de 208 V y un
¬
12.28 Las tensiones línea-línea en una carga en Y tienen una factor de potencia atrasado de 0.9. Calcule la corriente de
magnitud de 440 V y están en secuencia positiva a 60 Hz. línea de la fuente y la tensión de línea de la fuente.
Si las cargas están balanceadas con Z1 Z2 Z3 25 12.34 Una carga balanceada conectada en estrella con una im-
l30°, halle todas las corrientes de línea y las tensiones de pedancia de fase de 10 j16 se conecta a un generador
¬
¬
fase. trifásico balanceado con una tensión de línea de 220 V.
Determine la corriente de línea y la potencia compleja ab-
Sección 12.7 Potencia en un sistema balanceado sorbida por la carga.
12.29 Un sistema trifásico balanceado Y- tiene Van 120l0° 12.35 Tres impedancias iguales, de 60 j30 cada una, se co-
V rms y Z 51 j45 . Si la impedancia de línea por ¬ nectan en delta con un circuito trifásico de 230 V rms.
fase es 0.4 j1.2 , halle la potencia compleja total su- Otras tres impedancias iguales, de 40 j10 cada una,
ministrada a la carga. se conectan en estrella en el mismo circuito entre los mis-
mos puntos. Determine:
12.30 En la figura 12.56, el valor rms de la tensión de línea es
de 208 V. Halle la potencia promedio suministrada a la a) la corriente de línea
carga.
a A
+ V V
− a b ZL
n b B N ZL 12.36 Una línea de transmisión trifásica de 4 200 V tiene una
−+ impedancia de 4 j por fase. Si alimenta a una carga
Z L = 30 45°
− de 1 MVA con un factor de potencia de 0.75 (atrasado),
+
Vc halle:
c C
a) la potencia compleja
Figura 12.56
Para el problema 12.30. b) la pérdida de potencia en la línea
12.31 Una carga balanceada conectada en delta se alimenta con c) la tensión en el extremo de alimentación
una fuente trifásica a 60 Hz con tensión de línea de 240 V.
Cada fase de carga toma 6 kW con un factor de potencia 12.37 La potencia total medida en un sistema trifásico que ali-
atrasado de 0.8. Halle: menta a una carga balanceada conectada en estrella es de
12 kW con un factor de potencia adelantado de 0.6. Si la
a) la impedancia de carga por fase tensión de línea es de 208 V, calcule la corriente de línea
b) la corriente de línea IL y la impedancia de la carga ZL.
c) el valor de la capacitancia que debe conectarse en pa- 12.38 Dado el circuito de la figura 12.57, abajo, halle la poten-
ralelo con cada fase de carga para minimizar la cia compleja total absorbida por la carga.
corriente procedente de la fuente
1Ω j2 Ω
9Ω
110 0° V +−
110 240° V
1Ω j2 Ω 9Ω j12 Ω j12 Ω
−+
j12 Ω
−
+ 110 120° V 9Ω
1Ω j2 Ω
1Ω j2 Ω
Figura 12.57
Problemas 549
12.39 Halle la potencia real absorbida por la carga en la figura de la tensión de línea en el extremo de la fuente y el fac-
12.58. tor de potencia de la fuente.
5Ω A 12.45 Una carga balanceada en estrella se conecta con el gene-
a
rador por medio de una línea de transmisión balanceada
− j6 Ω 4Ω con una impedancia de 0.5 j2 por fase. Si la carga
100 120° V +− + 100 0° V
− tiene una potencia nominal de 450 kW, factor de potencia
8Ω j3 Ω atrasado de 0.708 y tensión de línea de 440 V, halle la ten-
5Ω 10 Ω
c −+ C sión de línea en el generador.
b B
100 −120° V 5Ω
12.46 Una carga trifásica consta de tres resistencias de 100
que pueden conectarse en estrella o en delta. Determine
Figura 12.58 cuál conexión absorberá la mayor potencia promedio de
Para el problema 12.39. una fuente trifásica con tensión de línea de 110 V. Supon-
ga una impedancia de línea de cero.
12.40 En referencia al circuito trifásico de la figura 12.59, halle 12.47 Las siguientes tres cargas trifásicas conectadas en parale-
la potencia promedio absorbida por la carga conectada en lo se alimentan con una fuente trifásica balanceada.
delta con Z 21 j24 . Carga 1: 250 kVA, fp atrasado de 0.8
Carga 2: 300 kVA, fp adelantado de 0.95
100 0° V rms Carga 3: 450 kVA, fp unitario
1Ω j0.5 Ω
−+ Si la tensión de línea es de 13.8 kV, calcule la corriente de
línea y el factor de potencia de la fuente. Suponga que la
ZΔ impedancia de línea es de cero.
100 −120° V rms
1Ω j0.5 Ω 12.48 Una fuente balanceada conectada en estrella en secuencia
−+ ZΔ
positiva tiene Van 240l0° V rms y alimenta a una car-
ga desbalanceada conectada ¬en delta a traves de una línea
ZΔ de transmisión con impedancia 2 j3 por fase.
100 120° V rms
1Ω j0.5 Ω a) Calcule las corrientes de línea si ZAB 40 j15 .
−+
ZBC 60 , ZCA 18 j12
Figura 12.59 b) Halle la potencia compleja suministrada por la fuente.
Para el problema 12.40. 12.49 Cada carga de fase consta de una resistencia de 20 y
una reactancia inductiva de 10 . Con una tensión de lí-
12.41 Una carga balanceada conectada en delta toma 5 kW con nea de 220 V rms, calcule la potencia promedio tomada
un factor de potencia atrasado de 0.8. Si el sistema trifá- por la carga si:
sico tiene una tensión de línea efectiva de 400 V, halle la a) las tres cargas de fase están conectadas en delta
corriente de línea. b) las cargas están conectadas en estrella.
12.42 Un generador trifásico balanceado suministra 7.2 kW a una 12.50 Una fuente trifásica balanceada con VL 240 V rms su-
carga conectada en estrella con impedancia 30 j40 por ministra 8 kVA con un factor de potencia atrasado de 0.6
fase. Halle la corriente de línea IL y la tensión de línea VL. a dos cargas en paralelo conectadas en estrella. Si una
carga toma 3 kW con factor de potencia unitario, calcule
12.43 Remítase a la figura 12.48. Obtenga la potencia compleja la impedancia por fase de la segunda carga.
absorbida por las cargas combinadas.
Sección 12.8 Sistemas trifásicos desbalanceados
12.44 Una línea trifásica tiene una impedancia de 1 j3 por
fase. Esta línea alimenta a una carga balanceada conecta-
da en delta, la cual absorbe una potencia compleja total
12.51 Considere el sistema - que aparece en la figura 12.60.
de 12 j5 kVA. Si la tensión de línea en el extremo de la
Considere Z1 8 j6 , Z2 4.2 j2.2 , Z3 10
carga tiene una magnitud de 240 V, calcule la magnitud
j0 .
a A
+ − Z1
240 0° V − + 240 −120° V Z3
Z2
c C
b +− B
240 120° V Figura 12.60
a) Halle la corrientes de fase IAB, IBC, e ICA. 12.56 Para el circuito desbalanceado de la figura 12.63. Calcule:
b) Calcule las corrientes de línea IaA, IbB, e IcC. a) las corrientes de línea
b) la potencia real absorbida por la carga
12.52 Un circuito estrella-estrella de cuatro conductores tiene
c) la potencia compleja total provista por la fuente.
Van 120l120, Vbn 120l0
Vcn 120l120 V
Si las impedancias son a A
j10 Ω
ZAN 20l60, ZBN 30l0 440 0° V +−
b B
Zcn 40l30 −+ − j5 Ω
halle la corriente en la línea neutra. 440 120° V + − 440 −120° V

20 Ω
12.53 En el sistema Y-Y que se muestra en la figura 12.61, las c C
cargas conectadas a la fuente están desbalanceadas. a)
Figura 12.63
Calcule Ia, Ib, e Ic. b) Halle la potencia total suministrada Para el problema 12.56.
a la carga. Considere Vp 240 V rms.
12.57 Determine las corrientes de línea del circuito trifásico de

Ia la figura 12.64. Considere que Va 110l0°, Vb 110
l120°, Vc 110l120° V. ¬
¬¬ ¬
¬
Vp 0°
+ 100 Ω
− Ia
Vp 120° Vp −120°
− − 80 Ω + 80 + j50 Ω
+ + Va −
60 Ω
Ib
20 + j30 Ω 60 – j40 Ω
Ic
Vc − −
+ +
Ib
Figura 12.61
Para el problema 12.53. Ic
12.54 Una fuente en Y trifásica balanceada con Vp 210 V rms Figura 12.64
excita a una carga trifásica conectada en Y con impedan- Para el problema 12.57.
cia de fase ZA 80 , ZB 60 j90 y ZC j80 .
Calcule las corrientes de línea y la potencia compleja to- Sección 12.9 PSpice para circuitos trifásicos
tal suministrada a la carga. Suponga que los neutros están
conectados entre sí.
12.55 Una alimentación trifásica con tensión de línea de 240 V 12.58 Resuelva el problema 12.10 usando PSpice.
rms en secuencia positiva tiene una carga desbalanceada
12.59 La fuente de la figura 12.65 está balanceada y exhibe una
conectada en delta, como se muestra en la figura 12.62.
secuencia de fases positiva. Si f 60 Hz, utilice PSpice
Halle las corrientes de fase y la potencia compleja total.
para hallar VAN, VBN y VCN.
A
a A
j25 Ω 40 Ω 100 0° V +−
b B 40 Ω 0.2 mF
n −+ N
10 mF
C +−
B
30 30° Ω
c C

Problemas 551
12.60 Utilice PSpice para determinar Io en el circuito monofási- 12.63 Utilice PSpice para hallar las corrientes IaA e IAC en el
co de tres conductores de la figura 12.66. Considere que sistema trifásico desbalanceado que aparece en la figura
Z1 15 j10 , Z2 30 j20 y Z3 12 j5 . 12.69. Considere que
Zl 2 j, Z1 40 j20
Z2 50 j30 , Z3 25
4Ω
220 0° V Z1
Io
A
−+
220 0° V +
− Z1 a
4Ω
Z1
Z3 220 –120° V Z1
+ −+ Z3
220 0° V − Z2 b B
4Ω
Z2
220 120° V Z1
Figura 12.66 C
−+
Para el problema 12.60. c
Figura 12.69
12.61 Dado el circuito de la figura 12.67, utilice PSpice para de- Para el problema 12.63.
terminar las corrientes IaA y la tensión VBN.
12.64 Para el circuito de la figura 12.58, use PSpice para hallar

240 0° V las corrientes de línea y las corrientes de fase.
a 4Ω j3 Ω A 10 Ω j15 Ω
−+ 12.65 Un circuito trifásico balanceado se muestra en la figura
12.70, en la siguiente página. Utilice PSpice para hallar
las corrientes de línea IaA, IbB e IcC.
− j36 Ω − j36 Ω
240 −120° V Sección 12.10 Aplicaciones
b 4Ω j3 Ω B 10 Ω j15 Ω
n −+ N
12.66 Un sistema trifásico de cuatro conductores que opera con
una tensión de línea de 208 V se presenta en la figura
− j36 Ω 12.71. Las tensiones de fuente están balanceadas. La po-
240 120° V tencia absorbida por la carga resistiva conectada en
c 4Ω j3 Ω 10 Ω j15 Ω estrella se mide con el método de los tres wattímetros.
−+
C Calcule:
a) la tensión al neutro
Figura 12.67
b) las corrientes I1, I2, I3 e In
c) las lecturas de los wattímetros
d) la potencia total absorbida por la carga
12.62 El circuito de la figura 12.68 opera a 60 Hz. Utilice PSpi- *12.67 Como se advierte en la figura 12.72, una línea trifásica de
ce para hallar la corriente de fuente Iab y la corriente de cuatro conductores con tensión de fase de 120 V alimen-
línea IbB. ta a una carga de motor balanceada de 260 kVA con fp
atrasado de 0.85. La carga de motor se conecta a las tres
líneas principales rotuladas como a, b y c. Además, focos
incandescentes (con fp unitario) se conectan de la si-
a 1Ω 2 mH A 16 Ω
guiente manera: de 24 kW de la línea a a la neutra, de 15
kW de la línea b a la neutra y de 9 kW de la línea c a la
+ neutra.
− 110 0° V
1Ω 2 mH B 133 ␮F a) Si se disponen tres wattímetros para medir la potencia
110 120° V − b N en cada línea, calcule la lectura de cada medidor.
+
b) Halle la corriente en la línea neutra.
+ 110 −120° V
−
12.68 Lecturas de medición de un alternador trifásico conectado
1Ω 2 mH C 27 mH
en estrella que suministra potencia a un motor indican que
c
Figura 12.68
Para el problema 12.62. *Un asterisco indica un problema difícil.
a 0.6 Ω j0.5 Ω A
0.2 Ω
30 Ω
0.2 Ω j1 Ω
−j20 Ω
+ 30 Ω
240 10° V − 0.6 Ω j0.5 Ω
j1 Ω b B
+ 240 −110° V −j20 Ω
−
30 Ω
−
240 130° V + j1 Ω
−j20 Ω
0.2 Ω
0.6 Ω j0.5 Ω
c C
Figura 12.70
I1
W1 a
I2 b
W2 c
40 Ω
In Motor (carga),
48 Ω d
260 kVA,
n
fp atrasado 0.85
60 Ω 24 kW 15 kW 9 kW
I3
Cargas de iluminación
W3
Figura 12.72
Figura 12.71 Para el problema 12.67.
las tensiones de línea son de 330 V, las corrientes de línea conectada en estrella y que toma una corriente de línea de
de 8.4 A y la potencia de línea total de 4.5 kW. Halle: 6 A. Calcule el fp del motor y su impedancia de fase.
a) la carga en VA 12.71 En la figura 12.73, dos wattímetros se conectan apropia-
damente a la carga desbalanceada alimentada por una
b) el fp de la carga fuente balanceada de manera que Vab 208l0° V con
secuencia de fases positiva. ¬
c) la corriente de fase
a) Determine la lectura de cada wattímetro
d) la tensión de fase
b) Calcule la potencia aparente total absorbida por la
12.69 Cierta bodega contiene tres cargas trifásicas balanceadas. carga
Las tres cargas son:
Carga 1: 16 kVA con fp atrasado de 0.85
Carga 2: 12 kVA con fp atrasado de 0.6 A

a W1
Carga 3: 8 kW con fp unitario 20 Ω
12 Ω
0 B
La tensión de línea en la carga es de 208 V rms a 60 Hz, b
y la impedancia de línea de 0.4 j0.8 . Determine la 10 Ω j5 Ω
corriente de línea y la potencia compleja suministrada a
− j10 Ω
las cargas. c W2
C
12.70 El método de los dos wattímetros da P1 1200 y P2
400 W para un motor trifásico que funciona con una lí- Figura 12.73
nea de 240 V. Suponga que la carga de motor está Para el problema 12.71.
Problemas de mayor extensión 553
12.72 Si los wattímetros W1 y W2 se conectan de manera apropia- W1

Z
da entre las líneas a y b y las líneas b y c, respectivamente, ±
para medir la potencia absorbida por la carga conectada en ±
delta en la figura 12.44, prediga sus lecturas. +
208 0° V −
12.73 En referencia al circuito de la figura 12.74, halle las lec- Z
turas de los wattímetros.
W2
−
208 −60° V +
W1 Z = 60 − j30 Ω
± ± ±
±
240 − 60° V +
Figura 12.75
− Z
Z = 10 + j30 Ω
W2
− 12.75 Un hombre tiene una resistencia corporal de 600 .
240 −120° V + Z ¿Cuánta corriente fluye por su cuerpo no aterrizado
± ± a) cuando toca las terminales de una batería de automó-
vil de 12 V?
Figura 12.74 b) cuando introduce un dedo en un tomacorriente de 120
V?
12.74 Prediga las lecturas de los wattímetros en el circuito de la 12.76 Demuestre que las pérdidas I2R serán mayores en un apa-
figura 12.75. rato de 120 V que en uno de 240 V si ambos tienen la
misma potencia nominal.
Problemas de mayor extensión

12.77 Un generador trifásico suministra 3.6 kVA con un factor 12.81 Un centro profesional se alimenta mediante una fuente
de potencia atrasado de 0.85. Si se suministran 2 500 W a trifásica balanceada. El centro tiene las siguientes cuatro
la carga y las pérdidas de línea son de 80 W por fase, cargas trifásicas balanceadas:
¿cuáles son las pérdidas en el generador?
Carga 1: 150 kVA con fp adelantado de 0.8
12.78 Una carga trifásica inductiva de 440 V, 51 kW y 60 kVA
Carga 2: 100 kW con fp unitario
opera a 60 Hz y está conectada en estrella. Se desea corre-
gir el factor de potencia a 0.95 atrasado. ¿Un capacitor de Carga 3: 200 kVA con fp atrasado de 0.6
qué valor debería colocarse en paralelo con cada impe- Carga 4: 80 kW y 95 kVAR (inductiva)
dancia de carga?
12.79 Un generador trifásico balanceado tiene una secuencia de Si la impedancia de línea es 0.02 j0.05 por fase y la
fases abc con tensión de fase Van 255l0° V. Este gene- tensión de línea en las cargas es de 480 V, halle la magni-
rador alimenta a un motor de inducción ¬ que puede tud de la tensión de línea en la fuente.
representarse con una carga balanceada conectada en Y 12.82 Un sistema trifásico balanceado tiene una línea de distri-
con impedancia de 12 j5 por fase. Halle las corrientes bución con impedancia 2 j6 por fase. Este sistema
de línea y las tensiones de carga. Suponga una impedan- alimenta a dos cargas trifásicas conectadas en paralelo.
cia de línea de 2 por fase. La primera es una carga balanceada conectada en estrella
12.80 Una fuente trifásica balanceada abastece de potencia a las que absorbe 400 kVA con un factor de potencia atrasado
siguientes tres cargas: de 0.8. La segunda es una carga balanceada conectada en
delta con impedancia de 10 j8 por fase. Si la magni-
Carga 1: 6 kVA con fp atrasado de 0.83 tud de la tensión de línea en las cargas es de 2 400 V rms,
Carga 2: desconocida calcule la magnitud de la tensión de línea en la fuente y la
potencia compleja total suministrada a las dos cargas.
Carga 3: 8 kW con fp adelantado de 0.7071
12.83 Un motor trifásico comercial inductivo opera a plena car-
Si la corriente de línea es de 84.6 A rms, la tensión de lí- ga de 120 hp (1 hp 746 W) con eficiencia de 95 por
nea en la carga es de 208 V rms y la carga combinada tiene ciento y un factor de potencia atrasado de 0.707. El mo-
un fp atrasado de 0.8, determine la carga desconocida. tor se conecta en paralelo con un calefactor trifásico
balanceado de 80 kW con un factor de potencia unitario. 12.86 Para el sistema monofásico de tres conductores de la figu-
Si la magnitud de la tensión de línea es de 480 V rms, cal- ra 12.77, halle las corrientes IaA, IbB, e InN.
cule la corriente de línea.
*12.84 En la figura 12.76 se presenta la carga de un motor trifá-
1Ω
sico en delta conectado a su vez con una tensión de línea a A
de 440 V y que toma 4 kVA con un factor de potencia
atrasado de 72%. Además, un solo capacitor de 1.8 kVAR 120 0° V rms + 24 − j2 Ω
−
se conecta entre las líneas a y b, mientras que una carga 1Ω
de iluminación de 800 W se conecta entre la línea c y la n N
neutra. Suponiendo la secuencia abc y adoptando Van 120 0° V rms + 15 + j4 Ω
Vpl0°, halle la magnitud y ángulo de fase de las corrien- −
1Ω
tes I¬
a, Ib, Ic, y In.
b B
Figura 12.77
Ia Para el problema 12.86.
a
Ib 1.8 kVAR 12.87 Considere el sistema monofásico de tres conductores que
b se muestra en la figura 12.78. Halle la corriente en el con-
Ic
ductor neutro y la potencia compleja suministrada por
c Motor (carga),
4 kVA,
cada fuente. Considere Vs, como una fuente de 115l0° V,
In ¬
fp atrasado = 72% a 60 Hz.
d
1Ω
Carga de iluminación de 800 W
Figura 12.76 Vs +
− 20 Ω
15 Ω
Para el problema 12.84. 2Ω
12.85 Diseñe un calefactor trifásico con cargas adecuadamente Vs + 30 Ω 50 mH

−
simétricas que empleen resistencia pura conectada en es- 1Ω
trella. Suponga que el calefactor se alimenta con una
tensión de línea de 240 V y debe proporcionar 27 kW de Figura 12.78
calor. Para el problema 12.87.
Unidad 3
Los siguientes ejercicios son recopilaciones de libros de texto
R. C. Dorf and J. A. Svoboda, Circuitos Eléctricos, 8va ed. México: Alfa Omega, 2011.
C. K. Alexander and M. N. O. Sadiku, Fundamentos de Circuitos Eléctricos, 5ta ed.

New York: McGraw Hill.
Preguntas de repaso
1. ¿Cuál es la secuencia de fases de un motor trifásico para la cual VAN = 220∠0◦ y
VBN = 220∠ − 120◦ ?
a) abc
b) acb
2. Si en una secuencia de fases acb, Van = 100∠ − 20◦ , entonces Vcn es:
a) 100∠ − 140◦
b) 100∠100◦
c) 100∠ − 50◦
d ) 100∠10◦
3. ¿ Cuál de las siguientes no es una condición requerida para un sistema balanceado?
a) |Van | = |Vbn | = |Vcn |

b) Ia = Ib = Ic = 0
c) Van = Vbn + Vcn = 0
d ) Las tensiones de fuente están desfasadas 120◦ entre sı́.
e) Las impedancias de carga de las tres fases son iguales.
4. En una carga conectada en Y, la corriente de lı́nea y la corriente de fase son iguales
a) Cierto
b) Falso
5. En una carga conectada en ∆, la corriente de lı́nea y la corriente de fase son iguales
a) Cierto
b) Falso
6. En un sistema Y-Y, una tensión de lı́nea de 220V produce una tensión de fase de:
a) 381 V
1
b) 311 V
c) 220 V
d ) 156 V
e) 127 V
7. En un sistema ∆-∆, una tensión de lı́nea de 100V produce una tensión de lı́nea de:
a) 58 V
b) 71 V
c) 100 V
d ) 173 V
e) 141 V
8. Cuando una carga conectada en Y se alimenta con tensiones en secuencia de fases abc,
las tensiones de lı́nea se atrasan de las correspondientes tensiones de fase en 30◦ .
a) Cierto
b) Falso
9. En un circuito trifásico balanceado, la potencia instantánea total es igual a la potencia

promedio.
a) Cierto
b) Falso

manera que en la carga en Y balanceada.
a) Cierto
b) Falso
————————-
Respuestas:
1).a, 2).a, 3).c, 4).a, 5).b, 6).e, 7).c, 8).b, 9).a, 10).a
Temas 3.1 y 3.2

1. Si Vab = 400V en un generador trifásico balanceado conectado en Y, halle las tensiones
de fase, suponiendo que la secuencia de fase es:
a) abc
b) acb
2
Respuestas:
a)
Van = 231∠ − 30◦ V ,
Vbn = 231∠ − 150◦ V ,
Vcn = 231∠900◦ V .
b)
Van = 231∠30◦ V ,
Vbn = 231∠150◦ V ,
Vcn = 231∠ − 90◦ V .
2. ¿Cuál es la secuencia de fases de un circuito trifásico balanceado para la cual Van =

160∠30◦ V y Vcn = 160∠ − 90◦ V ? Halle Vbn
Respuestas:
Vbn = 160∠150◦ , acb
3. Determine las corrientes de lı́nea del circuito trifásico de la Figura 1. Considere que
Va = 110∠0◦ V , Vb = 110∠ − 120◦ V , Vc = 110∠120◦ V .
Respuestas:
Ia = 1,9585∠ − 18,1◦ A, Ib = 1,4656∠ − 130,55◦ A, Ic = 1,947∠117,8◦ A.
Tema 3.3
1. En referencia al circuito Y-Y de la figura 2, halle las corrientes de lı́nea, las tensiones
de lı́nea y las tensiones de carga.
3
Respuestas:
Ia = 19,68∠ − 26,56◦ A, Ib = 19,68∠ − 146,56◦ A, Ic = 19,68∠93,44◦ A.
Vab = 381∠30◦ V , Vbc = 381∠ − 90◦ V, Vca = 381∠ − 210◦ V .
VAN = 220∠0◦ V , VBN = 220∠ − 120◦ V , VCN = 220∠120◦ V .
2. Obtenga las corrientes de lı́nea en el circuito de la figura 3.
Figura 3: Sistema Y-Y trifásico balanceado
Respuestas:
Ia = 44∠53,13◦ A, Ib = 44∠ − 66,87◦ A, Ic = 44∠173,13◦ A.
4
3. En un sistema Y-Y trifásico balanceado, la fuente está en una secuencia abc de tensiones
y Van = 100∠20◦ Vrms . La impedancia de lı́nea por fase es 0,6 + j1,2Ω, mientras que la
impedancia por fase de la carga es 10 + j14Ω.
Calcule las corrientes de lı́nea y las tensiones de carga.
Respuestas:
Ia = 5,396∠ − 35,11◦ A, Ib = 5,396∠ − 155,11◦ A, Ic = 5,396∠84,89◦ A.
VLA = 92,84∠19,35◦ V , VLB = 94,84∠ − 100,65◦ V , VLC = 94,84∠139,35◦ V .
4. Un sistema Y-Y balanceado de cuatro conductores tiene las tensiones de fase:
Van = 120∠0◦
Vbn = 120∠ − 120◦
Vcn = 120∠120◦
La impedancia de carga por fase es 19 + j13Ω, y la impedancia de lı́nea por fase es

1 + j2Ω. Determine las corrientes de lı́nea y la corriente neutra.
Respuestas:
Ia = 4,8∠ − 36,87◦ A, Ib = 4,8∠ − 156,87◦ A, Ic = 4,8∠83,13◦ A, In = 0A
5. En referencia al circuito de la figura 4, determine la corriente en la lı́nea neutra
Respuestas:
In = 21, 54∠89, 95◦ A
6. En el sistema Y − ∆ que aparece en la figura 5, la fuente está en una secuencia positiva

con Van = 240∠0◦ V e impedancia de fase Zp = 2−j3Ω. Calcule magnitud de la tensión
de la lı́nea VL y la corriente de lı́nea IL .
5
Respuestas:
VL = 415,7V , IL = 199,69A
7. Determine las corrientes de lı́nea en el circuito Y − ∆ de la figura 6. Adopte Z∆ =

60∠45◦ Ω.
Respuestas:
Ia = 5,5∠ − 45◦ A, Ib = 5,5∠ − 165◦ A, Ic = 5,5∠75◦ A
8. En un sistema trı́fasico balanceado Y − ∆ de la figura 7, halle la magnitud de la

corriente de lı́nea IL y la potencia promedio suministrada a la carga.
6
Respuestas:
P = 3, 75kW , IL = 20, 43A.
9. Una carga balanceada conectada en delta tiene una corriente de fase IAC = 10∠−30◦ A.
a) Determine las tres corrientes de lı́nea suponiendo que el circuito opera en la se-
cuencia de fases positivas.
b) Calcule la impedancia de carga si la tensión de lı́nea es VAB = 110∠0◦ V .
Respuestas:
a) Ia = 17, 32∠0◦ A, Ib = 17, 32∠ − 120◦ A, Ic = 17, 32∠120◦ A

b) Z∆ = 11∠ − 30◦ Ω.
10. Si Van = 440∠60◦ V en la red de la figura 8, halle las corrientes de fase de la carga IAB ,
IBC e ICA .
Respuestas:
IAB = 50,81∠53,13◦ A, IBC = 50,81∠ − 66,87◦ A, ICA = 50,81∠173,13◦ A
7
Tema 3.4
1. En la figura 9, el valor rms de la tensión de lı́nea es de 208 V. Halle la potencia promedio
suministrada a la carga.
Respuestas:
P = 1,02kW .
2. Una carga balanceada conectada en delta se alimenta con una fuente trifásica a 60Hz
con la tensión de lı́nea de 240 V. Cada fase de carga toma 6 kW con un factor de
potencia atrasado de 0.8. Halle:
a) la impedancia de carga por fase
b) la magnitud de la corriente de lı́nea
c) el valor de la capacitancia que debe conectarse en paralelo con cada fase de carga
para minimizar la corriente procedente de la fuente (asuma fp=1).
Respuestas:
8
a) Zp = (6,144 + j4,608) Ω
b) IL = 18,04 A
c) C = 207,2 µF
3. Una carga en Y balanceada se conecta a una fuente trifásica a 60 Hz con Vab =
240∠0◦ V . La carga tiene un fp atrasado de 0.5 y cada fase toma 5kW.
a) Determine la impedancia de carga ZY .
b) Halle Ia , Ib y Ic .
Respuestas:
a) ZY = (0,96 + j1, 663) Ω

b) Ia = 72,17∠ − 90◦ A, Ib = 72,17∠150◦ A, Ic = 72,17∠30◦ A
4. Una fuente trifásica suministra 4 800 VA a una carga conectada en estrella con una
tensión de fase de 208 V y un factor de potencia atrasado de 0.9.
Calcule las magnitudes de la corrientes de lı́nea de la fuente y de la tensión de lı́nea de
la fuente.
Respuestas:
IL = 7,69A, VL = 360,3V
5. Tres impedancias iguales de 60 + j30 Ω cada una, se conectan en delta con un circuito
trifásico de 230 Vrms . Otras tres impedancias iguales, de 40 + j10 Ω cada una, se
conectan en estrella en el mismo circuito entre los mismos puntos. Determine:
a) la corriente de lı́nea
Respuestas:
a) IL = 14,61 − j5,953 A
b) S = 10,081 + j4,108 kV A
c) pf=0.9261
6. La potencia total medida en un sistema trifásico que alimenta a una carga balanceada
conectada en estrella es de 12 kW con un factor de potencia adelantado de 0.6. Si
la tensión de lı́nea es de 208 V, calcule la magnitud de la corriente de lı́nea IL y la
impedancia de la carga ZL .
Respuestas:
IL = 55,51 A, ZL = 1,298 − j1,731 Ω.
9
7. En referencia al circuito de la figura 10, halle la potencia absorbida por la carga co-
nectada en delta con Z∆ = 21 + j24 Ω.
Respuestas:
P = 1,541 kW
8. Una carga balanceada en estrella se conecta con el generador por medio de una lı́nea
de transmisión balanceada con una impedancia de 0,5 + j2 Ω por fase. Si la carga tiene
una potencia nominal de 450 kW, factor de potencia atrasado de 0.708 y tensión de
lı́nea de 440 V, halle la tensión de lı́nea en el generador.
Respuestas:
VL = 2,109∠24,83◦ kV
Tema 3.5
1. En la Figura 11, dos wattı́metros se conectan apropiadamente a la carga desbalanceada
alimentada por una fuente balanceada de manera que Vab = 208∠0◦ con secuencia de
fases positiva.
a) Determine la lectura de cada wattı́metro

b) Calcule la potencia aparente total absorbida por la carga
10
Respuestas:
a)
IAB = 10,4∠0◦ A, IBC = 14,708∠ − 75◦ A, ICA = 16∠97,38◦ A
IaA = 20,171∠ − 51,87◦ A
IcC = 30,64∠101,03◦ A
P1 = 2,59 kW , P2 = 4,808 kW
b)
ST = 8,335 kV A
2. Un hombre tiene una resistencia corporal de 600 Ω. Cuánta corriente fluye por su
cuerpo no aterrizado
a) Cuando toca las terminales de una baterı́a de automóvil de 12 V?

b) Cuando introduce un dedo en un toma corriente de 120 V?
Respuestas:
a). I = 20 mA, b). I = 200 mA.
11
! " "
# $%# & '
() *
+ ) !
, + - ) '
$ ! )
) & +
! ( $ + *
" ! Ω& Ω
- .& ) ) / # 0 )
) $ ) &
) '
• . $ ) ( 1) *'
• " ) ( /) *'
• " ) ( /) *'
• " ) ) ( ) *'
• " ) ) ( ) *'
• " ) ) 2 ( ) *'
• " ) ) 2 ( ) *'
• ( ) *'
! " " #! $% & $" ' " $ ! $ (#! ) "

$ ! " "! * " $$ '
+ , $' '- $$. -' / $

! " "
# $%# & '
0 ! %#! $1 ' -%$' " $ " 2* 3 #! $

'! . "
4 #!5/ '" " . ' .5' " %#! 6
-3 )
- )
)
4 #!5/ '" " . $ ' ' . 6
. !
! -! 4 )
! -/! 4 ) )
47!% $ % - '! ' " $' $ 6
-5,
5,
/5,
0 - '! ' " '8 " %#! 2* 3

$8 " '8 9 % .! : ' / " "
- '! ' $% " 2*( $ " %#! ' ' "
$ 4;!5 $8 " 1 " % ' ' / " "
- '! ' 6
6 /.
1-6.
/ .
7777777777777777777777777777777777777777777777777777777777777777777777
<! #! $ = % .! " ! %#! -%$' (4'!%

$ "$ !'8 " ' " #! #! $ ' $.! 6
" ! ) /& ) 8/
" ! ) 8/ )
" & ! ) 8/
: %#! " "!''8 -%$' ' $! 3

9 " ! $8 " 1 " 9 4;!5' "
1 ' $! " " 5' ' ' "' $ $6
/6-9
3 9
-6:9
! " "
# $%# & '
0 ' ' ! 1 " ' " $" $ $ / -'

" ' " ' ,! 1> %#! 47!% / " %' "
! " $' " $ " $ ' ' 6
- 6;<
- :;<
/-3;<
47!% / ' " 1 ' $! " ' ,!

1 > %#! 6
69
/ -9
-: 9
4;!5 " . " $ !$ ! ' 5 ' )'

-! '8 " ! " 6
4;!5 " %#! / $ ' $- / $#! !"

* " - " . /6
%
9
=
0 #! !$ ! $ $ / ! ! " " - $!
% .! " . " $? ! " " - $ " $3 . '
! !" " " $#! $ /" $ $ 0
-! ' " " $ @ A47!% $ $ $) %
#! " #! "56
:
-
0 / !" " - $) 3 #! ' ! " B

4#!5 1 " $ $6
1 #
66#
3 #
! " "
# $%# & '
-/ ! %#! $1 ' 4'8 $ ' .5' "!'"

$% 6
= & !
= & > )
= & ! ! ) ?
) )
! " ' ' ! ' &8

$$ $" B B 4;!5 $ %' 5 " " $C ! "
%#! 6
" ) ! &
) ) 1
" ) ! &
) )
" & ) )
- 0 ! %#! ' 3 $% ' 1 " ' $(' ! ) "

47!% / " % 8"! " ' .5' D )
"!'" ! E ' $ " #! ' '! !
' " 6 0 ' $" "" .5' " )
@FG A' - (F H = 2 I
6 3/
6 3/
$ .! $" $
• @ 'A ) ( ! - ! A-) *
• @ 'B ) ( ! - C )
*
• @ ' )
• 5& &+ ) )
) ) D 'D
! " # #
$ %&$ ' (
) *
(
+,-%./ 0 ,-12 3 4 .
67
67
67
000000000000000000000000000000000000000000000000000000000000000000000
!
" # $
% & ! '
%
8 )
)
)
( ) * !
5 " ) 2
5 " ) 92
) "
++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++
, #
, - ( ., /0
, 1 -
24 :
;8:
4 :
! " # #
$ %&$ ' (
' 2 3 - ! &
" 3 -4 5 &
2 <=
4 <=
2 ; <=
6 & - "
3 -4
4:
2 :
8:
0000000000000000000000000000000000000000000000000000000000000000
; 1
&
:
5
2
4
2 &
! 7! 8 9
0 - 3
$
3 $
28$
! 3
:
"
)
! " # #
$ %&$ ' (
9 -
: & ; <=>? , = #
; <=>? , <=4(,@> &
:
,=4 ,@>
,=4 @>
8 3 ,=4 ,@>
9
% % 1 A
# ) " '
) ) 3
) ) 3
) )
3 2 # - B :
& ! ; :
C
2 3 ! :
*6
<DE > F BD ? (G+ /.
2 3
4 ;2
2 - ., /0 !
H :
/ 8 - & I ? ": 2
# ., /0 ! 1
:3 : ! -
: ) ' >
& ) ' >
) ' >
4 9 ,
/0 ! 3 6$,( .
0
3
;
! " # #
$ %&$ ' (
9 ! 3 &
! & !- 2J
K
# *
# )
#
; 1 : - 99
9 J
? ) @
? ) @
? " ) @
89 K
: ' 7 )
: 7 )
: 7 )
1 : & &
A
) >
*
5
++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++
F ! K
• B (C )
• B (1 ) B ( )
• 6' '> ) )
) ) * (*
EXAMEN PARCIAL DE CONTROLES ELECTRICOS Y AUTOMATIZACIÓN
Apellidos y nombre: livias mendoza David elieser
1.-Indique cual o cuales de las siguientes son falsas:
a) Los contactares tienen dos posiciones de trabajo estables.
b) Los fusibles son los dispositivos de protección contra sobre intensidades de mayor poder
de ruptura.
c) Se puede afirmar que un fusible de poder de ruptura de corriente mínima de fusión 10 A no

puede ser utilizado para proteger una instalación cuya corriente de cortocircuitoesde300A.
los interruptores
magnetos térmicos.
e) La corrientedereacciónpordisparomagnéticodeuninterruptordepotenciaes
2. Qué aspectos deben tomarse en consideración para la selección e instalación de un

sistema de control?
a) .- Arranque, paro, control de velocidad.
b).- Diseño del motor, características de la carga, condiciones de

servicio. c).- Sobrecargas, inversión de fases, campo abierto, etc.
d) a) y c)
3.- ¿Son funciones básicas del control?
a) - Arrancar, parar e invertir el sentido de giro de un motor.
b) .- Monitorear los tiempos de operación de una máquina.
C) - Efectuar el enclavamiento eléctrico de un contactor y desactivar un circuito
4.- ¿Qué dispositivo se define como un controlador eléctrico, que permite conectar el motor a
la línea acelerándolo del reposo a su velocidad nominal y que además lo protege contra
sobrecargas?
a)- Arrancador magnético.

b)- Potenciómetro.
c).- Reóstato de campo.
d) el capacitor
5.- ¿ Qué tipo de actuador dispone en su interior de un émbolo, un vástago y vías?
a) Cilindros b) Pinzas neumáticas c) Válvulas d) Mando neumático e) Ventosas

6.- Los mandos neumáticos atendiendo a la acción de mando se divide en: ( una o
varias respuestas)
a) Directo b) Manual c) Automático d) Eléctrico e) Indirecto
7.- Tipo de mando neumático que permite la repetición indefinida del ciclo de trabajo
a) Semiautomático b) Directo c) Automático d) Manual e) Indirecto
8.- ¿Cuál de los siguientes no es un tipo de actuador? (Una o varias respuestas)
a) Motores b) Filtros c) Cilindros d)Válvulas e)Lubricador

9.-la finalidad de los contactos auxiliares es
a) Dejar pasar la corriente cuando la bobina del contactor esta en reposo
b) ) Dejar pasar la corriente cuando la bobina del contactor esta en excitada
c) Gobernar el motor y su señalización
d) poner en corto circuito o en paro
10.-el botón de rearme del rele térmico se debe accionar:
a) el arranque y marcha normal del motor

b) una interrupción de tensión de línea
c) una interrupción del funcionamiento del motor por sobrecorriente
d) una para del motor
RESOLVER: 5 pts /cada uno
11.- Una instalación con tres plantas, en cada planta hay tres pulsadores para
mandar el montacargas a una de las tres plantas.
Si el montacargas esta en marcha los pulsadores no mandan ninguna orden.
Para ir a la planta del medio el montacargas tiene que estar en la planta baja o en
la superior.
el esquema eléctrico de mando y potencia de un depósito de agua, alimentado
mediante una bomba. Cuenta con dos sensores, uno de nivel superior que detecta el
llenado del depósito y desactiva la bomba. Y otro sensor de nivel inferior, que activa
la bomba para el llenado. Se ha procedido a simular el llenado y vaciado mediante
dos temporizadores de 5 y 7 segundos respectivamente.
12.- Ejercicio llenado depósito de agua desde pozo. Un selector activa el

funcionamiento del automatismo, de forma que la bomba M1 se activa si el nivel es
inferior a un nivel mínimo (sensor B0) hasta que alcance el nivel máximo (sensor
B1)
INSTITUTO POLITÉCNICO NACIONAL
SECRETARÍA ACADÉMICA
DIRECCIÓN DE EDUCACIÓN MEDIA SUPERIOR
CENTRO DE ESTUDIOS CIENTÍFICOS Y TECNOLÓGICOS Nº 1

“GONZALO VÁZQUEZ VELA”
Carrera de Técnico en Sistemas de Control

Eléctrico
Banco de reactivos
para
Quinto Semestre
Unidad de Aprendizaje:
Control Electromagnético de Máquinas Eléctricas de C.A.
Unidad 1: Introducción
Unidad 2: Fundamentos de Control Electromagnético
Unidad 3: Componentes y Dispositivos de Control Electromagnético
Unidad 4: Diagramas de Control
Unidad 5: Análisis y Detección de Fallas
Elaboró: Prof. Vicente Ruperto Velázquez.
Fecha: Enero-Junio de 2009

Instrucciones: Marque con una “X” la respuesta correcta, de las siguientes
preguntas.
1).- ¿Qué es un controlador para un motor eléctrico?

( X ).- Un dispositivo que sirve para gobernar de forma predeterminada la
operación del motor proporcionándole algún tipo de protección que asegure
su funcionamiento.
( ).- Un elemento que provee los recursos necesarios a una instalación
para su utilización.
( ).- Un grupo de elementos eléctricos interconectados con la finalidad de
abastecer de energía eléctrica a los consumidores.
2).- ¿Qué aspectos deben tomarse en consideración para la selección e

instalación de un sistema de control?
( ).- Arranque, paro, control de velocidad.
( X ).- Diseño del motor, características de la carga, condiciones de servicio.
( ).- Sobrecargas, inversión de fases, campo abierto, etc.
3).- Dependiendo de su operación los controladores se clasifican en tres

grupos ¿Cuáles son?
( X ).- Manual, semiautomático y automático.
( ).- De mando, básicos y de salida.
( ).- De control, protección y de conmutación.
4).- ¿Son funciones básicas del control?

( C ).- Arrancar, parar e invertir el sentido de giro de un motor.
( ).- Monitorear los tiempos de operación de una máquina.
( ).- Efectuar el enclavamiento eléctrico de un contactor y desactivar un
circuito.
5).- ¿Define correctamente a un relevador?

( ).-Dispositivo empleado para conexión y desconexión repetida de
circuitos eléctricos de potencia.
( X ).-Dispositivo que funciona mediante una variación en un circuito
eléctrico, para poner en operación otros aparatos en el mismo o en otro
circuito.
( ).-Están constituidos por aleaciones buscando que su resistencia
mecánica sea buena y además el desgaste por el arco sea el mínimo
posible.
6).- Los relés neumáticos, los de fluido amortiguador, los de condensador,

¿de qué grupo forman parte?
( ).- Relevadores magnéticos de sobrecarga.
( ).- Relevadores bimetálicos.
( X ).- Relevadores de control de tiempo.
7.- ¿Qué dispositivo se define como un controlador eléctrico, que permite
conectar el motor a la línea acelerándolo del reposo a su velocidad nominal
y que además lo protege contra sobrecargas?
( X ).- Arrancador magnético.
( ).- Potenciómetro.
( ).- Reóstato de campo.
8.- ¿Son conjuntos de equipos instalados dentro de cubiertas metálicas que

se diseñan para realizar a distancia una o varias funciones como controlar
medir indicar y proteger?
( ).- Subestación eléctrica.
( X ).- C.C.M.
( ).- Tablero de distribución primaria.
9.- ¿En qué tipo de diagrama se muestra el circuito de control en la

secuencia eléctrica apropiada, cada componente se muestra en el lugar
preciso del circuito eléctrico sin importar la localización física, requiere
mucho menor tiempo para su trazado y permiten fácilmente entender la
operación del circuito y detectar fallas en el mismo?
( ).- Diagrama general de conexiones.
( ).- Diagrama de haces.
( X ).- Diagrama lineal o esquemático.
10).- ¿Todos los circuitos de control por complejos que sean son
variaciones de dos tipos básicos conocidos como?
( ).- Circuitos a un hilo.
( ).- Circuitos a dos hilos.
( X ).- Circuito de 2 o 3 hilos.
Instrucciones: Responda correctamente, de forma breve y concisa, a las

siguientes preguntas.
11.- ¿Cuál es la función del polo sombreado de un arrancador?

R.- Se usa para proporcionar retardo de tiempo en la reducción del flujo en
las bobinas de C.C., pero se emplean más frecuentemente para evitar
vibración y desgaste en las partes móviles de los imanes de C.A.
12.- ¿Qué es gatillo libre, dentro del concepto de protecciones térmicas?

R.- Significa que es imposible mantener cerrados los contactos contra una
sobrecarga.
13.- ¿Explique de forma clara y concreta el funcionamiento del diagrama de
control lineal (escalera) siguiente?
R.- El circuito corresponde al arranque a tensión reducida de un motor

trifásico jaula de ardilla por el método estrella delta, inicialmente se pone en
operación el motor mediante los contactos E cerrados, que conectan a los
devanado en estrella hasta que la máquina alcance la velocidad de
régimen, posteriormente se lleva al cabo la apertura de los contactos E ,
cerrando el contacto del relé de tiempo on delay que energiza la bobina D
quedando finalmente los devanados del motor conectados en delta.
14).- ¿Explique de forma clara y concreta el funcionamiento del diagrama de
control lineal (escalera) siguiente?
R.- Al oprimir el botón de arranque se energiza el relevador R enclavando el

sistema, el relé de tiempo se energiza funcionando el motor 1M durante 15
segundos, después de este tiempo opera el motor 2 quedando fuera el M1, 30
segundos después opera el motor 3M dejando de operar 2M. Representa una
secuencia de motores.
15.- ¿Defina lo que es un controlador automático?

R.- Es un dispositivo que cambia por si mismo su estado de operación sin la
intervención del elemento humano, por ejemplo, los sistemas de control para el
equipo de bombeo, en donde una secuencia puede iniciarse al operar un
interruptor flotador, cuya acción depende de un determinado nivel de líquido.
16.- ¿En que radica la importancia de los dispositivos de control?

R.- En poder gobernar de manera predeterminada la operación de una o
varias máquinas, protegiéndolas contra sobrecargas y/o fallas.
17.- ¿Cuáles son los elementos que constituyen de un circuito de control y
protección para un motor eléctrico?
 R.- Elementos de mando: miden y/o convierten una acción, condición o
cantidad física en señales eléctricas.
 R.- Elementos básicos: son aquellos que efectúan la parte del control del
sistema, reciben información de los elementos de mando y la procesan
de tal manera, que la señal de salida sea la adecuada a la secuencia de
operación.
 R.- Elementos de salida: toman la información de los elementos básicos
y la amplifican al nivel adecuado de potencia para la operación de las
máquinas.
 R.- Elementos auxiliares: los dispositivos de protección y señalización,
reóstatos, transformadores, autotransformadores, los cuales se emplean
para realizar funciones específicas en la operación.
18.- ¿Cuáles son las funciones del control?

R.- Arranque, paro, inversión de giro, control de velocidad.
Protección contra sobrecorrientes, sobrecargas, inversión de fase,
sobrevelocidades, campo abierto, inversión de corriente.
19.- ¿Cuáles son los tipos de control que se utilizan?

R.- Manuales, semiautomáticos y automáticos.
20.- ¿Los interruptores termomagnéticos que función realizan en el control?

R.- Proporcionan protección contra sobrecargas y corrientes de corto circuito.
El tiempo de dilación en el disparo por sobrecarga, permite la sobreintensidad
de arranque sin que se abran los circuitos de alimentación.
Instrucciones: Marque con una “X” la respuesta correcta, de las siguientes

preguntas.
21.- ¿Qué es un controlador para un motor eléctrico?

( ).- Un elemento que evita corrientes y calentamientos que puedan deteriorar
los aislamientos de una máquina eléctrica de c.a.
( ).- Un componente usado en la conexión y desconexión de un circuito
eléctrico.
( X ).- Un dispositivo eléctrico que sirve para gobernar de un modo
predeterminado la energía eléctrica suministrada al aparato que está
conectado, proporcionándole algún tipo de protección.
22.- ¿Se denomina voltaje nominal a?

( ).- La cantidad de carga eléctrica que fluye en un circuito.
( X ).- El valor de voltaje asignado a un circuito o sistema permitiéndole su
funcionamiento satisfactorio.
( ).- La energía necesaria para vencer la inercia de una máquina, acelerándola
gradualmente.
23.- ¿Se conoce como corriente eléctrica de carga plena a?
( ).- La corriente que toma una máquina eléctrica al iniciar su funcionamiento.
( ).- La corriente que se presenta en un corto circuito de una máquina
eléctrica.
( X ).- La corriente que adquiere la máquina al llegar a su velocidad nominal y a
su carga nominal.
24.- ¿Qué es una sobre carga?

( X ).- Funcionamiento de un equipo excediendo su capacidad nominal de plena
carga y su efecto es una elevación de temperatura dañina para el aislamiento
de los devanados.
( ).- Se define como una oposición a la rotación normal de un motor.
( ).- Exceso de fuerza soportada por la carcaza de un motor y que puede
deteriorar su estructura.
25.- ¿Qué es una sobre corriente eléctrica?

( ).- Un exceso de potencial en un circuito.
( ).- La corriente que circula a rotor bloqueado de una máquina eléctrica.
( X ).- Cualquier corriente eléctrica en exceso del valor nominal de corriente
eléctrica de un equipo.
26.- ¿Qué es una corriente a rotor bloqueado?

( X ).- Es la corriente que demanda el motor cuando por un exceso de carga o
por alguna otra causa el rotor se bloquea, es decir, ya no gira.
( ).- Es la corriente que se produce cuando un devanado se aterriza con la
carcasa del motor.
( ).- Es la corriente que se produce cuando se da un corto circuito entre dos
líneas de alimentación al motor.
27.- ¿A qué se le llama voltaje nominal de un motor?

( ).- Al voltaje que se toma de fuente suministradora para hacerlo funcionar.
( ).- Al voltaje que se mide entre terminales de los devanados del motor.
( X ).- Al voltaje que se indica en los datos de placa del motor.
28.- ¿Qué es el voltaje mínimo de operación de un contactor magnético?

( ).- Es la fuerza requerida para mover un platino de un contactor.
( X ).- Es el voltaje que se requiere para hacer que una bobina venza la
oposición inicial de la armadura.
( ).- Cantidad de electrones circulantes en una bobina de un contactor.
29.- ¿Qué es el voltaje de sellado de un contactor magnético?

( X ).- Es el voltaje necesario de un contactor para lograr el cierre total de sus
contactos principales.
( ).- Capacidad de un contactor para abrir los platinos.
( ).- Es el voltaje requerido para energizar la bobina principal del contactor.
30.- ¿Qué es el voltaje mínimo de caída o disparo de un contactor magnético?
( ).- Define la robustez de un contactor.
( ).- Es la fuerza requerida para atraer una armadura.
( X ).- Es la pérdida de voltaje en el circuito que es insuficiente para lograr un
campo magnético que mantenga atraída a la armadura del contactor.
Instrucciones: Responda correctamente, de forma breve y concisa, a las

siguientes preguntas.
31.- ¿Del artículo No.100 de la NOM para instalaciones eléctricas, defina los
siguientes conceptos: controlador, tensión eléctrica, tensión eléctrica nominal,
sobrecarga y sobrecorriente?
 R.- Controlador: dispositivo o grupo de dispositivos para gobernar de un
modo predeterminado, la energía eléctrica suministrada al aparato al
cual está conectado.
 R.- Tensión eléctrica (de un circuito): es la mayor diferencia de potencial
eléctrico entre dos puntos cualesquiera de la instalación.
 R.- Tensión eléctrica nominal: valor nominal asignado a un circuito o
sistema para la designación de su clase de tensión eléctrica, la tensión
eléctrica real a la cual un circuito opera puede variar desde el nominal
dentro de una gama que permita el funcionamiento satisfactorio de los
equipos.
 R.- Sobrecarga: funcionamiento de un equipo excediendo su capacidad
nominal, de plena carga, o de un conductor que excede su capacidad de
conducción de corriente nominal, cuando tal funcionamiento, al persistir
por suficiente tiempo, puede causar daños o sobrecalentamiento
peligroso.
 R.- Sobrecorriente: cualquier corriente eléctrica en exceso del valor
nominal de los equipos o de la capacidad de conducción de corriente de
un conductor. la sobrecorriente puede ser causada por una sobre carga,
un cortocircuito o una falla a tierra.
32.- ¿Con base en el artículo 110 de la NOM-001-sede-1999.e, escriba a que

se refiere el artículo 110-2?
R.- El artículo 110 requisitos de las instalaciones eléctricas. Y el artículo 110-2
aprobaciones, en las instalaciones eléctricas a que se refiere la presente NOM
se aceptará la utilización de materiales y equipos que cumplan con las normas
oficiales mexicanas o con las normas internacionales, a falta de estas con las
especificaciones del fabricante.
Los materiales y equipos utilizados en las instalaciones deben de contar con un
certificado expedido por un organismo de certificación de productos acreditado
y aprobado en caso de no existir norma oficial mexicana aplicable al producto
en cuestión, se podrá requerir del dictamen de un laboratorio de pruebas.
33.- ¿Con base en el artículo 430 de la NOM para instalaciones eléctricas,
escriba a que se refiere el artículo 430-1?
R.- El artículo 430 motores, circuitos de motores y sus controladores. Y el
artículo 430-1, este artículo se refiere a motores, circuitos derivados para
motores y sus protecciones de sobrecarga, circuitos de control, equipos de
control y protección y centros de control de motores.
34.- ¿Escriba la definición de arrancador?

R.- Es un controlador eléctrico, que permite conectar un motor a la línea,
acelerándolo del reposo a su velocidad nominal y que además lo protege
contra sobrecargas.
35.- ¿Cómo modificaría el circuito de control de dos motores para que en caso
de una sobrecarga, el motor no afectado siguiera su marcha?
R.- Colocando en paralelo los elementos de sobrecarga para que la apertura de
los overloads del motor fallado no repercutan en el segundo motor.
36.- ¿Qué función tiene el botón tipo hongo en un circuito?

R.- Se emplea comúnmente en un circuito de control con conmutador manual,
fuera, automático, para realizar la apertura del circuito en caso de emergencia.
37.- ¿Cómo está constituido un conmutador tipo tambor?

R.- Consiste en un juego de contactos móviles, montados en una flecha y
aislados de ella, que pueden girar mediante una manivela u otro medio
conveniente, además van provistos de un juego de contactos estacionarios, de
tal forma que al girar la flecha los contactos móviles, se separan o se juntan
con los fijos.
38.- ¿Cuál es la razón técnica de que un motor trifásico pueda invertir su

sentido de rotación?
R.- El cambio del sentido del campo magnético giratorio generado por los
devanados del estator de la máquina al suministrarle potencial de alimentación
en cierto orden.
39.- ¿Qué función tienen en el control electromagnético, los bloqueos eléctricos

y mecánicos?
R.- El no permitir la energización simultanea de dos elementos de mando para
evitar cortocircuitos perjudiciales para el sistema.
40.- ¿Cómo se efectúan los bloqueos eléctricos?

R.- Puede emplearse un bloqueo eléctrico comúnmente colocando en serie
contactos de un controlador en el peldaño correspondiente al otro elemento de
mando e inversamente, logrando con esto que al energizar una bobina la otra
no pueda lograrlo.
41.- ¿Mencione en que caso se sugiere el empleo del arranque a tensión

reducida por el método estrella-delta?
R.- Para motores por arriba de 10 H.P y que las terminales de sus devanados
estén accesibles al exterior.
42.- ¿Qué aspectos deben tomarse en consideración para la selección e
instalación de un sistema de control?
R.- Conocer perfectamente el sistema a controlar, la máquina a gobernar y sus
características, que funciones desea controlar, que tipo de protecciones va a
emplear, características de la carga a accionar.
43.- ¿Mencione las funciones del control electromagnético?

R.- Básicamente de control y protección. Control: arranque, paro, inversión de
giro, control de velocidad. Protección: contra sobrecorrientes, sobrecargas,
inversión de fase, sobrevelocidades, campo abierto, inversión de corriente.
44.- Dependiendo de su operación los controladores se clasifican en 3

grupos, ¿cuáles son?
R.- Manuales, semiautomáticos y automáticos.
45.- ¿Cuál es la diferencia fundamental entre un relevador y un contactor?

R.- Fundamentalmente la diferencia radica en su capacidad de apertura y cierre
de circuitos eléctricos, en el caso del contactor puede conectar y desconectar
repetidamente un circuito, debido a la manufactura de sus contactos
especialmente diseñados para trabajo pesado y cuenta además con cámaras
de arqueo para extinguir el arco eléctrico generado sin detrimento de los
mismos.
46.- ¿Escriba cómo está constituido un diagrama tipo escalera y sus ventajas?
R.- Es un diagrama que muestra la lógica de un circuito de control en su forma
más simple y se emplean para diseñar, modificar o expander circuitos. La
mayor ventaja de esta representación, se encuentra en el hecho de que
muestra el circuito de control en la secuencia eléctrica apropiada y requiere de
mucho menor tiempo para su trazado. Dentro del circuito lineal se encuentran
los circuitos de control y de carga, este último conocido también como de
fuerza.
47.- ¿Explique el funcionamiento de un interruptor flotador?

R.- Este dispositivo es un elemento de mando y convierte una acción mecánica
en una señal eléctrica y están formados básicamente por un conjunto de
contactos que se accionan mediante algún dispositivo mecánico.
48.- ¿Anote por lo menos 3 de las principales características de un diagrama

lineal o esquemático (escalera)?
 R.- Emplea dos líneas paralelas verticales, que representan los puntos
de diferencia de potencial estas líneas verticales se unen con líneas
horizontales en las cuales se dibuja la simbología que corresponde a los
dispositivos empleados.las líneas horizontales se numeran de arriba a
abajo, escribiéndose a un lado de la línea vertical izquierda el número
que les corresponde.
 R.- Los elementos pertenecientes a un mismo dispositivo, tienen la
misma abreviatura característica de que va precedida el aparato que los
acciona.
 R.- Se numeran los peldaños en orden creciente colocando del lado
izquierdo de cada peldaño el número correspondiente.
49.- Todos los circuitos por complejos que sean, son variaciones de dos tipos
básicos ¿Cuáles son?
R.- A 2 y 3 hilos.
50.- ¿Escriba dos aplicaciones del arranque y paro por pulsos de uno o dos
motores trifásicos a tensión plena?
R.- En montacargas, grúas viajeras, elevadores, etc.
51.- ¿Qué consideraciones deberán tomarse en cuenta para el arranque de un

motor de inducción de 10 H.P.?
R.- Evitar los disturbios o perturbaciones perjudiciales en la red eléctrica
durante el arranque de la máquina, la carga que va a mover.
52.- ¿Explique concretamente en qué consiste el método de arranque a tensión

reducida estrella-delta?
R.- Consiste en conectar los devanados del motor en estrella en el arranque y
luego pasarlos a conexión delta al terminar la aceleración.
53.- ¿Cuáles son las ventajas del empleo de un arrancador tipo

autotransformador con respecto al de resistencias primarias?
R.- Se produce una reducción de la corriente en la línea, mayor que en los
arrancadores con resistencias o reactancias, para el mismo par de arranque.
54.-De manera general, los elementos que forman un sistema de control,

pueden ser clasificados, según su función ¿en que categorías?
R.- De mando, básicos y de salida.
55.- ¿Qué se entiende por elemento auxiliar de control?

R.- Realiza funciones de protección y señalización, apoyan al control en
diferentes secuencias.
56.- ¿Todos los dispositivos de control por complejos que sean, son
variaciones de dos tipos básicos conocidos con el nombre de?
R.- Dos y tres hilos.
57.- ¿Cómo se le designa al circuito a tres hilos en función de sus ventajas de

protección?
R.- Como de protección por recuperación de la energía.
58.- ¿En el circuito de control a tres hilos se emplea un contacto adicional

(control del arrancador), diga el nombre y su función?
R.- Contacto de enclavamiento mecánico y su función es mantener la bobina
del arrancador energizada a través de él.
59.- ¿Mencione 3 tipos básicos de dispositivos de control de tiempo?

R.- Relevadores neumáticos, relevadores de fluido amortiguador, controles de
tiempo accionados por un motor, etc.
60.- ¿A que se le denomina mando por pulsos?
R.- Es la operación momentánea y paulatina de un motor desde el reposo, con
el propósito de realizar pequeños movimientos.
61.- ¿En donde se emplea el control a pasos de un motor?

R.- Fundamentalmente en montacargas, fresadoras, cepillos, grúas, etc.
62.- ¿Empleando dispositivos manuales y de control magnético mencione como

se puede invertir el sentido de giro de un motor trifásico de inducción?
R.- Empleando combinadores tipo tambor, relés de control y / o contactores
magnéticos, basta con intercambia dos líneas de alimentación del motor.
63.- ¿Por qué se emplea un método de arranque a tensión reducida para los
motores trifásicos jaula de ardilla?
R.- Los motores trifásicos c.a. son máquinas que en el arranque demandan una
corriente de 4 a 7 veces la corriente nominal, lo que puede ocasionar disturbios
en la red de alimentación, además de que el par de arranque puede tener
efectos no deseados.
64.- ¿En qué consiste el método a tensión reducida por medio de resistencias?
R.- Consiste en insertar resistencias o pasos de resistencias en el circuito del
estator, con lo cual se produce una caída de tensión, que disminuye la
aplicada entre los bornes de la máquina, ésta tensión reducida disminuye la
corriente y el par durante el arranque, una vez que el motor alcanza cierta
velocidad (superior al 70% de la nominal) se desconectan las resistencias,
dejando el motor con la tensión completa de alimentación.
65.- ¿Explique brevemente en qué consiste el método de arranque a tensión

reducida por autotransformador?
R.- En este tipo de arranque, la tensión que llega a los bornes del motor se
reduce empleando un autotransformador, el cual conectado durante la
aceleración de la máquina, queda fuera una vez que ésta se acerca a su
velocidad de régimen.
66.- ¿Con que nombre se le designa a nivel industrial a los

autotransformadores empleados para el arranque de motores a tensión
reducida?
R.- Compensadores, porque proporcionan un mayor par por ampere reducido.
67.- ¿Explique brevemente en qué consiste el método de arranque a tensión

reducida Estrella-Delta?
R.- Consiste en conectar los devanados del motor en estrella durante el
arranque y luego, pasarlos a conexión Delta al terminar de acelerar la máquina.
68.- ¿Cuáles son las ventajas del método de arranque a tensión reducida
estrella-delta?
R.- Proporciona un alto par de arranque por ampere reducido, además no
necesita equipo extra para reducir la corriente.
69.- ¿A qué se refiere el método de frenado por contracorriente?
R.- Consiste en invertir 2 de las fases de alimentación al motor en el momento
del paro, con lo cual se crea un par en oposición que detiene la máquina, en el
instante en que esto sucede, el motor se desconecta rápidamente de la red,
evitando el giro contrario.
70.- ¿Cómo se logra obtener un arrancador a dos velocidades en un motor de

inducción de multivelocidades?
R.- Se logra empleando motores de un devanado arreglado de tal manera, que
cambiando las conexiones de los grupos de bobinas que lo forman, se pueda
cambiar el número de polos y con ello la velocidad.
71.- ¿Cómo se logra la inversión de rotación de un motor monofásico de fase

dividida?
R.- Invirtiendo la conexión del devanado de arranque.
72.- ¿Cuál es la función de los arrancadores para motores de C.C.?

R.- Limitar la corriente de armadura durante su periodo de aceleración, y
básicamente están constituidos por un banco o grupo de resistencias
colocadas en serie con la armadura y un mecanismo que permite eliminarlas
paulatinamente conforme se acelere la máquina.
73.- ¿En qué consiste el método de aceleración a límite de tiempo de un motor

de C.C.?
R.- Se emplean relevadores de tiempo, con los cuales se obtiene una
secuencia que permite la eliminación progresiva de la resistencia en el
devanado de armadura.
74.- ¿De qué manera se puede lograr la inversión de rotación en motores de

C.C.?
R.- Se efectúa invirtiendo las terminales del devanado de campo inductor.
75.- ¿Para el desarrollo de circuitos de control que sugerencias y/o

recomendaciones tomaría en cuenta?
R.- Es necesario conocer el sistema a controlar, que máquina se va a gobernar,
cuales son sus características, que funciones se desean controlar, como es la
carga accionada, par de protecciones se desean, etc.
76.- ¿Una vez determinadas las características del sistema, que otras
consideraciones deberán ser tomadas en cuenta para el diseño de un sistema
de control?
R.- El paso siguiente es minimizar los circuitos, empleando el mínimo de
componentes posibles.
77.- ¿Dentro de las consideraciones para una instalación eléctrica de un

sistema de control y fuerza en general, que requisitos se deben cumplir?
R.- Debe ser eficiente y segura contra accidentes e incendios, ser accesible y
fácil de aplicar mantenimiento, cumplir con las recomendaciones que fijan las
normas técnicas.
78.- ¿Para el proyecto de la instalación eléctrica de un motor que
características deberá tomar en consideración?
R.- Potencia, tensión, corriente, letra de codigo, velocidad, frecuencia y
fundamentalmente temperatura de trabajo.
79.- ¿Qué representa la letra de código de un motor de corriente alterna?

R.- Es indicadora del consumo del motor a rotor bloqueado y esta basada en
tablas del fabricante.
80.- ¿De qué manera determina la capacidad de conducción de un alimentador

de un circuito derivado para un motor?
R.- Estos conductores deben tener una capacidad de corriente no menor que el
125% de la corriente a plena carga del motor.
81.- ¿Qué aspectos deberá considerar para la selección de la capacidad de

corriente de un circuito alimentador para un grupo de motores?
R.- Dicho circuito debe tener una capacidad igual a la suma del valor nominal
de la corriente a plena carga de todos los motores, más el 25% del valor de la
corriente del motor de más H.P. del grupo.
82.- ¿Qué dispositivos pueden ser empleados para proteger contra sobrecarga
un motor eléctrico y que consideraciones se deben cumplir?
R.- Se pueden emplear O. L. ’s o relevadores contra sobrecarga, dichos
elementos deberán soportar durante el periodo de aceleración la corriente de
arranque, e indefinidamente la corriente de trabajo, sin embargo, cuando tenga
lugar una sobrecarga que por su intensidad y duración pueda ser peligrosa,
deben efectuar la desconexión del motor.
83.- ¿Qué función desempeñan los interruptores de velocidad cero?

R.- Son dispositivos instalados en la flecha de una máquina o a través de un
mecanismo de transmisión, al girar el motor unos contactos, generalmente uno
por cada dirección de rotación. Los cuales permanecen abiertos a velocidad
cero.
84.- ¿Qué es un centro de control de motores?

R.- Son conjuntos de equipos instalados dentro de cubiertas metálicas,
diseñadas para realizar a distancia una o varias funciones como por ejemplo:
Control, medición, indicación, protección.
85.- ¿Qué diferencia existe entre el tipo de alambrado A y B para C.C.M's?

R.- En que el alambrado tipo B prevé tablillas terminales para la conexión de
los dispositivos de control.
86.- ¿Cómo se compone un C.C.M.?

R.- Fundamentalmente por un compartimiento metálico blindado, un grupo de
barras o buses de distribución y unidades de arranque.
87.- ¿Defina lo que es un arrancador?
R.- Es un controlador eléctrico, que permite conectar el motor a la línea de
alimentación acelerándolo del reposo a su velocidad nominal y que además lo
protege contra sobrecargas.
88.- ¿Cómo se controla la corriente de arranque en un motor de rotor

devanado?
R.- Sus devanados del rotor pueden ser conectados a un grupo de resistencias
exteriores y a otros circuitos de mando, lográndose con esto, controlar la
velocidad y ajustar el par de aceleración.
89.- ¿Cuál es la justificación real del arranque a tensión reducida?

R.- Se logra disminuir la corriente de arranque demandada por el motor, o bien
acelerar suavemente la carga, esto es disminuir el par y con esto evitar
perturbaciones en la línea de alimentación.
90.- ¿Cuáles son los métodos de arranque a tensión reducida?

R.- Resistencias primarias, reactancias, autotransformador, estrella-delta,
devanado partido.
91.- ¿Explique el método de arranque a tensión reducida con resistencias

primarias?
R.- El motor se conecta a la línea, a través de un grupo o banco de
resistencias, produciéndose una caída de tensión en ellas, esta caída
disminuye la tensión aplicada a las terminales del motor, reduciendo la
corriente y el par durante el arranque.
92.- ¿Para lograr el arranque a tensión reducida en forma elemental que

dispositivos se emplean?
R.- Comúnmente se emplean desconectadores de cuchillas, de dos tiros tres
polos o bien combinadores tipo tambor.
93.- ¿En que consiste el arranque con devanado partido?

R.- Inicialmente se conecta a la alimentación una mitad del devanado del
estator y luego, cuando el motor marcha cerca de su velocidad de régimen, se
conecta la segunda mitad en paralelo con la sección ya excitada.
Generalmente se utiliza para motores conectados en estrella.
94.- ¿Cómo logramos controlar el arranque de los motores de rotor devanado?

R.- Colocando al inicio del arranque resistencias variables o de valor fijo en la
conexión estrella del rotor y una vez que alcanzó del 70% al 80% de su
velocidad nominal, desconectar las resistencias, dejando la conexión estrella
en sus terminales cortocircuitadas para formar una jaula de ardilla.
95.- ¿Cuál es el dispositivo empleado para el control de aceleración en forma

manual de motores de rotor devanado?
R.- El reóstato convencional.
96.- ¿Mencione 3 de las aplicaciones más comunes del empleo de
controladores para el frenado de una máquina?
R.- En elevadores, montacargas, máquinas herramientas, impresoras,
transportadores, etc.
97.- ¿Mencione los tipos de frenos mecánicos más empleados en el control de

motores?
R.- Este tipo de frenos también se conocen como de fricción o magnéticos,
pueden ser de varios tipos como los de balatas y de disco.
98.- ¿En qué consiste el frenado por contracorriente?

Se conoce también con el nombre de inversión de fases y consiste en
intercambiar dos fases de la alimentación del motor, con el objeto de
desarrollar un par contrario que se oponga al giro de la máquina, por supuesto
se hace necesaria la desconexión del motor al alcanzar la velocidad cero, ya
que de no ser así el motor seguiría girando, pero en sentido contrario, esto se
puede lograr automáticamente con los interruptores de velocidad cero.
99.- ¿Cómo se logra el frenado dinámico de un motor de inducción?

R.- Puede obtenerse si durante la rotación del motor, se desconecta el estator
de la red de corriente trifásica y se suministra a su devanado corriente
continua, formándose así un campo fijo en el estator, al ser cortado por los
devanados del rotor, induce corrientes que al circular por ellos, transforman la
energía de rotación en calor, además estas corrientes interaccionan con el
campo que las produjo, creando un par que se opone al del motor.
100.- ¿Realice un esquema de los elementos básicos que intervienen en la

instalación de un motor según las normas técnicas?
101.- ¿Cuando se emplea el arranque a tensión plena de un motor?
R.- El arranque a tensión plena se emplea cuando la corriente demandada no
produce perturbaciones en la red y cuando la carga puede soportar el par de
arranque.
102.- ¿En qué consiste el método de arranque a tensión reducida por

reactancias y qué ventajas y/o desventajas presenta?
R.- Este método consiste en conectar el motor a la línea a través de reactores
colocados en cada una de las fases, como resultado de utilizar este tipo de
arrancador, el par en el arranque es muy bajo, además el empleo de reactores
disminuye aún más el factor de potencia durante su aceleración.
64. Indique cual afirmación es verdadera.
Seleccione una:
RESPUESTA: ninguna de las anteriores.
En los generadores de c.c (dinamos) el campo magnético permanece en reposo, mientras que el
inducido es el órgano no móvil de la máquina.
65. Que un sistema de control industrial secuencial ?
66. Una de las afirmaciones es falsa con respecto a un contador :
Respuesta: Contactor NC 13 -14
67. Un motor de inducción en el arranque puede consumir hasta 8-10 veces ka corriente nominal ,
mientras que el par solo se incrementa 2-3 veces No es un método para evitar sobreconsumo el
arranque de motores.
Seleccione una :
a. Arranque estrella – triangulo
b. Arranque por variador de frecuencia
c. Aumento de resistividad en la culata del motor.
d. Arranque por resistencias estatóricas.
68. Indique cual respuesta es falsa con respecto a la excitatriz:
Seleccione una o mas de una:
a. Todas
b. Devanado inductor también denominado excitación o campo, tiene por objeto el crear el campo
magnético en el entrehierro.
c. Si esta influido el funcionamiento de una maquina eléctrica porque ele inductora se coloque en
el estator y el inducido en el rotor o viceversa.
d. El devanada inducido, también denominado de armadura , recibe el campo magnético creado
por el inductor , lo que origina que en sus fases se induzcan una f.e.m.s
69. que es la clasificación IP de un motor
Respuesta: es el grado de protección contra solidos o líquidos.
70. Que es un sistema de control industrial secuencial?
Respuesta: es aquel en el que el resultado de las salidas en un instante no solo depende de las entradas
en ese instante, sino que también depende de los estados anteriores y de su evolución.
71. Calcule los números complejos y exprese sus resultados en forma rectangular:
• 20 + (16 /-50° )(5+j12)
Seleccione una :
Respuestas : 218.5 + j 62.13
72. Si se desea dibujar una forma de onda en Matlab dada por la siguiente función y = 20 sen ( wt + 45
°) ; siendo w = 200 𝝅 : ¿Cuál es conjunto de instrucciones que se debe escribir ?
Seleccione una :
a. Y = 20* sin ( 200 * pi * t + (pi/4 ))

b. Y = 20 sin ( 200 * pi * t + (pi/4 ))
c. Y = 20* sin (200 * pi * t +45 )
d. Y = 20* sen (200 * pi * t + (pi/4 ))

Poderosísimo Merged

Cargado por

Información del documento

Descripción original:

Derechos de autor

Formatos disponibles

Compartir este documento

Compartir o incrustar documentos

Opciones para compartir

¿Le pareció útil este documento?

¿Este contenido es inapropiado?

Copyright:

Formatos disponibles

Poderosísimo Merged

Cargado por

Copyright:

Formatos disponibles

PREGUNTAS TEORÍA

1. ¿El siguiente esquema es de un circuito de excitación?

5. Se ve en los terminales de un relé de control los siguientes números 43-44. Seleccione el

49. De las siguientes aseveraciones marque la que es falsa:

55. Prueba de resistencia de aislación a los 60

59. Seleccione Verdadero o falso la siguiente afirmación: En el ensayo de vació se aplica la

62. Un transformador se usa para reducir/aumentar

PARTE 1: PREGUNTAS DE TEST (25% del total del examen). Cada 3

3º) Indique cual de las siguientes afirmaciones es falsa (0,25 PTOS):

4º) Se conectan en paralelo dos transformadores monofásicos de igual tensión pero

5º) Indique cual de las siguientes afirmaciones es falsa (0,25 PTOS):

6º) Indique cual de las siguientes afirmaciones es falsa (0,25 PTOS):

7º) Indique cual de las siguientes afirmaciones es falsa (O,25 PTOS):

8º) Indique cual de las siguientes afirmaciones es falsa (O,25 PTOS):

EXAMEN ESCRITO i: TEORÍA

PARTE 2: PREGUNTAS TEÓRICAS (25% del total del examen)

1º) Describa muy brevemente que ocurre con la permeabilidad de un material

2º) Defina sobre la curva BH de un material ferromagnético, indicando el ciclo de histérisis,

material cuando la intensidad de campo magnético BR

3º) Un pequeño transformador perteneciente a un equipo de audio portátil ha sido

Cuando el transformador alimenta a una carga capacitiva

6º) Defina lo que es un autotransformador indicando muy brevemente las ventajas e

7º) Explique muy brevemente qué fenómenos pueden ocurrir en un transformador de

Sentido de rotación Colector de dos

PARTE 3: EJERCICIOS PRÁCTICOS (50% Del total del examen, resolver en

EJERCICIO 1: En un transformador monofásico de 8 kVA, 50 Hz, 4000/380 V, que responde a

Pérdidas totales en el hierro: Pfe  0,0012  B m  f 1,65 (W/kg)

El valor obtenido para Hm es de

Sustituyendo en la ecuación anterior: 24,8  2  P0  P0  12,4 kW . Por lo tanto, las pérdidas en

EJERCICIO 3: Un transformador trifásico de 10.000 kVA, 50 Hz, 132/66 kV y conexión Dy dio

El ensayo de vacío está realizado por el secundario, por tanto:

Por otro lado, la potencia también pude calcularse como:

SEGUNDO EXAMEN PARCIAL

PARTE 1: PREGUNTAS DE TEST (25% del total del examen). Cada 3

2º) Un motor asíncrono trifásico de 2 pares de polos alimentado a 50 Hz presenta el rotor

PRIMER EXAMEN PARCIAL

PARTE 2: PREGUNTAS TEÓRICAS (25% del total del examen)

7.3.2. Elementos del aislamiento

● AISLAMIENTO ENTRE ESPIRAS Y ENTRE CONDUCTORES

● CINTAS Y RECUBRIMIENTOS DE PROTECCIÓN:

7.4. Procesos de fabricación 7.4. Procesos de fabricación

3º) Un motor asíncrono trifásico de 6 polos alimentado a 50 Hz trabaja con un deslizamiento

4º El catálogo de un fabricante de motores asíncronos indica que las pérdidas en el hierro

La discrepancia puede atribuirse principalmente al hecho de que la potencia medida en el ensayo

5º Explique lo más brevemente posible la relación existente entre el valor de la resistencia

7.22. Control de las características

Puesto que se desconecta la alimentación el par motor es nulo durante el frenado.

9º) Completar las conexiones

M Circuito de arranque y parada de

10º) Los dos gráficos de la figura Tiempo

a) Lo único que se puede afirmar sobre el poder

PARTE 3: EJERCICIOS PRÁCTICOS (50% Del total del examen, resolver en

EJERCICIO 1: Vd. es el encargado de un planta industrial en la que existe un motor asíncrono

A) COMPROBACIÓN DEL FUNCIONAMIENTO ALIMENTADO CON GRUPO ELECTRÓGENO

1º) La primera comprobación que se va a realizar es si el grupo electrógeno es capaz de alimentar

Si el par entregado a 1400 (300 V) es

B) INSERCIÓN DE RESISTENCIAS ROTÓRICAS

EJERCICIO 2: Los siguientes datos corresponden a la pruebas realizadas en un motor asíncrono

como: X cc = Z cc 2 − X cc 2 = 0,22 2 − 0,155 2 = 0,156 Ω.

Del ensayo de cortocircuito se sabe que R cc = R S + R R ' . Como la resistencia estatórica se

Del ensayo de vacío se sabe que: X 0 = X S + X µ por tanto, la reactancia de magnetización se

XS RS X’R R’R/S Se calculará a partir del circuito anterior

12.2 ¿Cuál es la secuencia de fases de un circuito trifásico ba- 220 120° V
