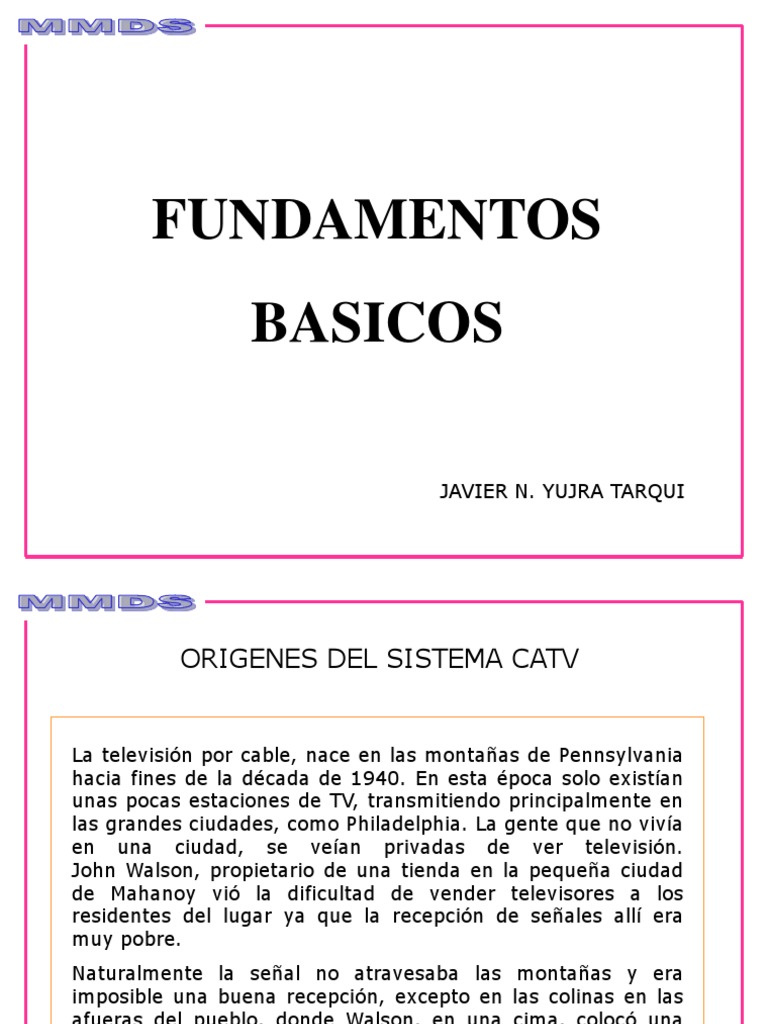

FUNDAMENTOS

BASICOS

JAVIER N. YUJRA TARQUI

 ORIGENES DEL SISTEMA CATV

La televisión por cable, nace en las montañas de Pennsylvania

hacia fines de la década de 1940. En esta época solo existían
unas pocas estaciones de TV, transmitiendo principalmente en
las grandes ciudades, como Philadelphia. La gente que no vivía
en una ciudad, se veían privadas de ver televisión.
John Walson, propietario de una tienda en la pequeña ciudad
de Mahanoy vió la dificultad de vender televisores a los
residentes del lugar ya que la recepción de señales allí era
muy pobre.
Naturalmente la señal no atravesaba las montañas y era
imposible una buena recepción, excepto en las colinas en las
afueras del pueblo, donde Walson, en una cima, colocó una
antena. La señal de TV era recibida y transportada hasta su
tienda.
 ORIGENES DEL SISTEMA CATV

Con los buenos resultados obtenidos, la venta de televisores

comenzó a crecer. Utilizando cable coaxial y 'boosters'
(amplificadores) construidos por él mismo, comenzó a darle
mayor calidad al servicio de antena comunitaria, que brindaba
a los compradores de televisores de su tienda. Nace así la
televisión por cable en Junio de 1948. Milton Jerrold Shapp
desarrolló un sistema para eliminar los 'bosques' de antenas
que se encontraban en las azoteas de los edificios por
departamentos. Bajo este sistema, una antena maestra (MATV)
puede ser usada por todos los televisores en el edificio. Su
secreto: el cable coaxial y amplificadores de señal, capaces de
transportar múltiples señales.
 SISTEMAS DE CABLE

Existen 3 tipos principales de acceso al sistema de cable:

Sistema por Cable Físico

Sistema Inalámbrico MMDS

Sistema Satelital
 ¿QUE ES UN SISTEMA MMDS?

Sistema de Distribución Multicanal Multipunto

Como su nombre lo indica este es un Sistema de Distribución

Inalámbrico de varios Canales de Televisión a múltiples puntos
de una determinada región
 BANDA BASE

Se denomina Banda Base a la información pura sin

modificación tanto del audio como del vídeo.

Banda Base del Audio: 0 a 20 Khz.

Banda Base Vídeo: 0 a 4 Mhz.

 MODULACIÓN

Referida a la modificación de alguna característica de una

portadora constante.
En el sistema de televisión NTSC el vídeo se modula por
amplitud modulada, mientras que el audio en frecuencia
modulada
 AMPLITUD MODULADA

INFORMACIÓN PORTADORA MODULADA

FRECUENCIA MODULADA

INFORMACIÓN

PORTADORA

MODULADA
 ONDAS ELECTROMAGNETICAS

Para nuestro estudio definiremos las ondas electromagnéticas

como formas de energía generadas por el movimiento de corriente
eléctrica en conductores metálicos cuyas principales características
son:

· Son invisibles,
· Se propagan en el aire,
· Poseen forma sinusoidal,
· Transportan información de audio, video y/o datos.
 Ondas electromagnéticas

Corriente Eléctrica

Corriente Eléctrica
 POLARIZACIÓN

De una manera concreta para permitir un mejor entendimiento

práctico podemos definir la polarización de una onda como su
posición física con relación a la superficie terrestre.

Polarización horizontal

Polarización vertical

Polarización circular derecha

Polarización circular izquierda

 PROPAGACIÓN

PROPAGACION DIRECTA

La propagación de las ondas electromagnéticas pueden ser:

1. Propagación directa.- Es la que más interesa.

2. Propagación por reflexión.- la onda es reflejada por un
obstáculo. Es indeseable pues puede venir la señal de varios
obstáculos quedando desfasada (imágenes fantasma).
3. Propagación por difracción.- la onda sigue la ladera de las
montañas y colinas o la línea del horizonte.
4. Propagación por refracción.- la onda es refractada en las capas
inferiores de la ionosfera. Se consiguen grandes distancias.
 LONGITUD DE ONDA

La longitud de onda es igual a la velocidad de propagación de la

onda en el medio dividida por su frecuencia. Esto es (para ondas
que viajan a través del vacío, como las ondas electromagneticas):
C es igual a la velocidad de la luz (aproximadamente 300.000
km/seg)

El tamaño de los elementos de una antena, la distancia entre los

elementos, etc. Estan determinados en función de la longitud de
onda
ANTENA TRANSMISORA

0°

- 0 dB
- 3 dB
- 5 dB
-10 dB Lóbulo frontal o anterior
-15 dB
-20 dB

Lóbulo lateral (2)

Lóbulo trasero o posterior

 ANCHO DEL LOBULO PRINCIPAL

Se conoce como ancho del lóbulo al ángulo formado entre los puntos
cuya potencia de señal recibida cae a la mitad o sea 3 dB.
Cuando un fabricante especifica que una antena tiene un ancho de
30/30 grados significa que cuando es apuntada hacia el transmisor
recibe 10 dBmV y si la giramos 30° hacia la izquierda o a la derecha
recibirá 7 dBmV. Esto significa también que potencialmente todos los
transmisores presentes en este ángulo (60 grados) serán captados por
la antena con un nivel aceptable.
También se concluye que cuando más estrecho es el lóbulo de radiación
mayor es la capacidad de captar señales de transmisores distantes, esto
ocurre con las antenas parabólicas que reciben señales de satélites
distantes a 36000 Km de la Tierra, estas antenas poseen un ancho de
lóbulo de aproximadamente 3 grados.
ESPECTRO DE FRECUENCIAS
 CABLE COAXIAL

Se define coaxial al cable en el cual los dos conductores tengan el

mismo eje siendo el conductor externo un cilindro separado del
conductor interno por intermedio de un material dielectrico.
 CARACTERISTICAS DEL COAXIAL

Características principal del Cable Coaxial:

Impedancia Característica (Ohm): Relación tensión

aplicada corriente absorbida en una longitud infinita

Atenuación: Perdida de potencia a una determinada

frecuencia relacionada a una determinada longitud

Blindaje: Referida a la protección de interferencia externa

relacionada con la malla del cable

Frecuencia de Trabajo: Referida al ancho de banda de

funcionamiento máximo del cable.
 UNIDAD DE MEDIDA DE POTENCIA
La unidad de medida, utilizada en telecomunicaciones, relacionada a
la potencia absoluda en forma logaritmica se denomida dB. Siendo
sus derivados el dBm, dBmV, etc.
dB = 10 log (P2/P1)

Unidad de potencia referida a 1 miliwatt

dBm = 10 log (P/1mW)

Unidad de potencia referida a 1 milivoltio

dBmV = 20 log (V/1mV)

Impedancia caracteristica de cable 75 ohm

mV = 10 (dBmV/20)
 DIVISOR DE POTENCIA

OUT 1 (-7 dB)

OUT 2 (-7 dB)

IN OUT 3 (-3.5 dB)

Salida

Flujo de agua
Entrada Igual flujo de salida de agua
por cada tubo

Salida
 RECEPCIÓN SATELITAL

Desde la órbita Geoestacional, a 22,275 millas sobre la Tierra, un

satélite de comunicaciones recibe las señales en la banda de 5.9 - 6.4
GHz desde una localización de conexións ascendentes. Utilizando
antenas direccionales las señales se reflejan a la Tierra en la banda
de 3.7 - 4.2 GHz. Un equipo retransmisor a bordo del satélite hace la
conversión de frecuencia para cada canal de 24 o 36 MHz. El equipo
retransmisor funciona como un repetidos análogo.
 TECNOLOGIA DIGITAL

• Tecnología Digital
• 10 canales en 1 retransmisor (transponder) espacial
 3.7 - 4.2 GHz
TVRO
Convertidor/LNB Antena
Divisor de
potencia

950 - 1450 GHz

La señal de banda de 3.7- 4.2 GHz es recopilada por una antena parabólica y
convertida a una señal de 950 - 1450 MHz por un convertidor/bloqueador de
ruidos tenues *. El divisor de potencia suministra entradas a múltiples
receptores.

*Nota: La banda de 3.7 - 4.2 GHz se ve afectada de alguna manera por lluvias
fuertes y por lo tanto la antena es propensa a fallas cuando se acumula nieve en
el plato.
CABECERA DE RED
(HEADEND)
¿QUE ES UN SISTEMA MMDS?
Es un Sistema de Distribución de varios canales de
televisión a diferentes puntos de una determinada región.

CABECERA DE RED. -
Una Cabecera de Red más conocida por su nombre en
ingles: Headend; es el centro técnico donde llegan todas
las señales de televisión para ser procesadas y
retransmitidas, en un sistema MMDS, a diferentes
puntos de una región.
 FRECUENCIAS UTILIZADAS POR EL SISTEMA
BAJADA DE SEÑAL SATELITAL
Banda C : 3.7 Ghz - 4.2 Ghz
Banda Ku: 11.7 Ghz - 12.2 Ghz
Banda L: 950 Mhz - 1450 Mhz
ASIGNACIÓN EN MODULACIÓN DE CANALES
Banda CATV: Canal 16 a Canal 76
132 Mhz a 540 Mhz

TRANSMISIÓN A PUNTOS DOMICILIARIOS (Clientes)

Banda S: 2.2 Ghz a 2.7 Ghz

INGRESO A TERMINAL DOMICILIARIA 5508

Banda CATV: Canal 54 a Canal 125
402 Mhz a 804 Mhz
 TÉCNICA DE DIRECCIONAMIENTO

1v - 100
80
60
40
20
BLANKING
0
- 20
0 v - - 40
16 17 18 19 20 21 22 23 24 25 26 27

La inserción de datos se realiza codificando los datos en la línea 17

del video. Estos datos son recepcionados por la terminal domiciliaria.
Datos que sirven para determinar si la terminal esta autorizada o no
para recibir ciertos eventos o canales. Adicionalmente, los datos
transmitidos contienen información de actualizaciones, servicios,
eventos, etc.
 VIDEO SCRAMBLING
INVERT OFFSET

1v - 100 PEAK WHITE

INVERTED
SYNC
80
60
40
20
BLANKING
0
- 20
0 v - - 40
16 17 18 19 20 21

El video para su protección es comprimido e invertido, esto se realiza

invirtiendo los pulsos de intervalo vertical de blanqueo y
comprimiendo el video, de tal manera que la imagen solo puede ser
recepcionada por la terminal adecuada.
 TERMINAL DOMICILIARIA

POWER CHANNEL MENU ENTER BUY Jerrold

General Instrument

TERMINAL DOMICILIARIA (Settop 5508)

Una terminal domiciliaria cumple con la función de recepcionar la

señal, decodificarla y descomprimirla. Una terminal debe ser
autorizada por el controlador del sistema ubicado en la Cabecera de
Red
 DIAGRAMA TÉCNICO GENERAL

Satellite

Repetidora

Antena Antena
Parabolica Parabolica

Transmisor Receptor, Transmisor Receptor

Satelital Decodificador Enlace por Enlace por
Satelital Microondas Microondas
Codificador
Digital MPEG Codificador, Combinador Transmisor
Encriptor HVP MMDS VHF/UHF
Fuentes de
Video Modulador
Controlador
Micro ACS
Planta de Transmisión TV
HEADEND ( El Alto )
Set top
Programacion
Local
Domicilio CLIENTE

BILLING INTERFACE
(CONTROL Y DATOS DE USUARIOS)
DIAGRAMA DE BLOQUES - CABECERA DE RED

RECEPCION 950Mhz - 2150Mhz RECEPTOR

SATELITAL SATELITAL

A V

CONVERSOR DE
ENCODER SAP
NORMA

A V

V
ENTRADAS V INSERTOR DE
VIDEOTRON
AUXILIARES LOGOTIPO
A
V A

V
CONTROLADOR TARJETA CONMUTADOR
MICRO - ACS DATOS PROCESADORA CONTROL HEADEND
A

V A

MONITOR
SOFTWARE MODULADOR

RF

132Mhz - 540MHZ
COMBINADOR SISTEMA DE
TRANSMISION
 BLOQUE 1: RECEPTOR SATELITAL

OFF ON

L G R LNB
VIDEO OUT
R L

EXPANSION PORT
AUDIO OUT IN RF

El Receptor Satelital es un dispositivo electrónico que cumple tres

funciones principales, los cuales son:

Recibir la señal de RF proveniente de la antena parabólica receptora de

señales satelitales.
Decodificar la señal, mediante autorización del canal de origen.
Procesar la señal de RF para entregar, mediante salidas adecuadas, tanto
video como audio en banda base.
 BLOQUE 2: CONVERSOR DE NORMA
NORMA DE TV
ORIGEN

CONVERSOR
DE NORMA

NORMA DE TV
DESTINO

La mayor parte de la producción de televisión tiene que ver principalmente

con la norma de televisión compuesto elegido en el país donde están
localizados. De esta forma se pueden mencionar los más utilizados que
son: NTSC, PAL y SECAM.
Estas normas difieren uno del otro en tres aspectos fundamentales:
- Modulación de la portadora de video
- Numero de líneas de rastreo por cuadro
- Ancho de banda utilizado
 BLOQUE 3: ENCODER AUDIO SAP
(Secundary Audio Program)
INPUT A SAP IN MONO
+ - G - + +G - SEL GND

+ - G - + +G - SAP
INPUT B OUT CARR
COMPOSITE ON

Este dispositivo crea una segunda subportadora de audio en las dos

bandas laterales, ubicadas a 100 Khz de la subportadora principal de
audio de un canal de televisión. En esta segunda subportadora de audio,
modulada en frecuencia, se introduce el audio en diferente lenguaje al
de la subportadora principal.
En el domicilio esta subportadora puede ser captada por equipos como
una TV o VHS que cuenten con la opción SAP, que permite la
recepción de esta subportadora en especial y así poder disfrutar de una
película en el idioma a elección.
 BLOQUE 4: VIDEOTRON
1 1
2 2

ENTRADAS DE SALIDA DE
CANALES CATV CANALES

AUDIO Y VIDEO AUDIO Y VIDEO

16 16
MATRIX

1
VIDEOTRON SALIDA MONITOR
PREVIO
ENTRADAS 2
AUXILIARES
3

GENERADOR
LOGOTIPO

CONTROL REMOTO

El videotron no es más que una matriz de 16 canales principales y 3

canales auxiliares de inserción, que pueden ser conmutados en
reemplazo de cualesquiera de los 16 canales principales.
El videotron también cumple con la función de inserción de logotipo en
todos los canales que ingresan a este.
 BLOQUE 5: EL CONTROLADOR
Micro-ACS

DATOS

CONTROLADOR HVP

El controlador es el cerebro de un sistema direccionable, pues este maneja

la selección y distribución de todos los programas utilizados por los
subscriptores. Además, maneja la codificación, paquetes y compresión del
video de cada canal dentro del sistema, este trabajo lo realiza en conjunto
con las tarjetas procesadoras contenidas en un distribuidor llamado HVP.
A pesar de su poderosa configuración, el controlador no es más que una
simple PC en entorno del sistema operativo UNIX.
 BLOQUE 6: TARJETAS PROCESADORAS

TARJETA PROCESADORA
DE VIDEO

TARJETA PROCESADORA POTENCIOMETROS PARA EL

DE CANAL ALINEADO DE VIDEO

SWITCH DE RESETEO
ROJO ON = PRUEBA DE FALLA
AMARILLO ON = TRANSMISION HVP
VERDE ON = DETECCION CAMBIO VIDEO
SETEO DEL SINCRONISMO
AMARILLO ON = VIDEO SCRAMBLEADO
VERDE ON = RECEPCION HVP

BAUD RATE ACS - HVP SINCRONISMO

DIRECCION HUB
SALIDA VIDEO 1
DIRECCION HVP

SALIDA VIDEO 2
CONECTOR PARA TERMINAL LOCAL

ENTRADA VIDEO

PUNTO DE PRUEBA +12 VDC

TARJETA PROCESADORA DE CANAL. Controla las características de canal como ser:

Paquetes, eventos, canal dedicado, otros.
TARJETA PROCESADORA DE VIDEO. Controla la compresión de video, además, es en
este donde se insertan los datos de codificación y datos de control a la terminal domiciliaria.
 BLOQUE 7: CONMUTADOR

1 2 3 4 5 6 7 8 9 10 AUDIO VIDEO

SELECCION DE AUDIO Y/O VIDEO

AUDIO

VIDEO

MONITOR

Este dispositivo no es más que un conmutador de audio y video para 10

canales de televisión. Mediante sus pulsadores del panel frontal se puede
elegir el canal a controlar, por lo que este va conectado a un monitor de
televisión.

Este equipo es más utilizado para el control de los canales, de ingreso

satelital, dentro de la Cabecera de Red
 BLOQUE 8: MODULADOR

15 dB

4.50Mhz
1.25
Mhz
3.58 Mhz

6 Mhz
Portador Portador Portador
de Video de Color deAudio

El modulador es el encargado de elevar la información de audio y video

sobre frecuencias superiores asignadas a la banda de UHF, para tal objetivo
se crea una portadora principal de video, una subportadora de crominancia
o color y por último una subportadora de audio, todas estas contenidas en
un ancho de banda de 6 Mhz.
 BLOQUE 9: COMBINADOR

TV-5
Cartoon
HTV
CNN Esp.
Casa Club
Moduladores

People & Arts Combinador Al Tx 4

Playboy #4
R8
Cine Max
Discovery Kids
Entertainment TV
Movie City
Sony

Una ves que los canales fueron modulados y elevados a frecuencia de RF,
estos ingresan al combinador y mediante una sola salida son posicionados
en forma ascendente de acuerdo a la frecuencia asignada a cada canal. Esta
salida es direccionada hacia el sistema de transmisión.

Por lo que se puede concluir que un combinador es un multiplexor de 12

entradas y una salida.
 BLOQUE 10: SOFTWARE DEL SISTEMA
Source Modulators Down-converter Interferencias
Mod. Video Video Catv UH Wi Hor Telf
Program Chan Lo Freq. Carrier Hi Freq. Lo Freq. Carrier Hi Freq. Chan Setp F Fi no Inal
CANAL 1 16 132 133,25 138 402 403,25 408 54 15
CANAL 2 17 138 139,25 144 408 409,25 414 55 16
CANAL 3 18 144 145,25 150 414 415,25 420 56 17
CANAL 4 19 150 151,25 156 Transmitter # 1 420 421,25 426 57 18
CANAL 5 20 156 157,25 162 2272 MHz. 426 427,25 432 58 19
CANAL 6 21 162 163,25 168 to 432 433,25 438 59 20 x
CANAL 7 22 168 169,25 174 2344 MHz. 438 439,25 444 60 21 x
CANAL 8 7 174 175,25 180 444 445,25 450 61 22 x
CANAL 9 8 180 181,25 186 450 451,25 456 62 23 x
CANAL 10 9 186 187,25 192 456 457,25 462 63 24 x
CANAL 11 10 192 193,25 198 462 463,25 468 64 25 x
CANAL 12 11 198 199,25 204 468 469,25 474 65 26 x

CANAL 13 12 204 205,25 210 474 475,25 480 66 27 15 x

CANAL 14 13 210 211,25 216 480 481,25 486 67 28 x
CANAL 15 23 216 217,25 222 486 487,25 492 68 29 x
CANAL 16 24 222 223,25 228 Transmitter # 2 492 493,25 498 69 30 18 X
CANAL 17 25 228 229,25 234 2344 MHz. 498 499,25 504 70 31 X
CANAL 18 26 234 235,25 240 to 504 505,25 510 71 32 X
CANAL 19 27 240 241,25 246 2416 MHz. 510 511,25 516 72 33 21 X
CANAL 20 28 246 247,25 252 516 517,25 522 73 34 X
CANAL 21 29 252 253,25 258 522 523,25 528 74 35 X
CANAL 22 30 258 259,25 264 528 529,25 534 75 36 24 1 X X
CANAL 23 31 264 265,25 270 534 535,25 540 76 37 1 X X
CANAL 24 32 270 271,25 276 540 541,25 546 77 38 1 X X

El software del sistema maneja en forma general 3 funciones específicas,

los cuales son: El mapeo de los canales, el direccionamiento - control de
los canales y por último el control del equipo domiciliario.
FUNCIONAMIENTO DEL SISTEMA

RECEPCION 950Mhz - 2150Mhz RECEPTOR

SATELITAL SATELITAL

A V

CONVERSOR DE
ENCODER SAP
NORMA

A V

V
ENTRADAS V INSERTOR DE
VIDEOTRON
AUXILIARES LOGOTIPO
A
V A

V
CONTROLADOR TARJETA CONMUTADOR
MICRO - ACS DATOS PROCESADORA CONTROL HEADEND
A

V A

MONITOR
SOFTWARE MODULADOR

RF

132Mhz - 540MHZ
COMBINADOR SISTEMA DE
TRANSMISION
SISTEMA EXTERNO
RADIO FRECUENCIA
COMBINACIÓN - ENLACE

13 Ghz BANDA CATV

CH CH

C C
1 2

CH CH

C C
3 4

CH CH

C C
TX 5 6
1-3-5

TX
2-4-6
 SISTEMA DE TRANSMISIÓN

K Rep. El Alto
Pol. V
j

Pol. H
L
a h

a Pol. H
L

Comwave TX-1 h
Pre- e
Amp
2272-2344 MHz.
< 204 MHz

Combinador
SA AMP Comwave TX-3
b c e f Acoplador
g
Splitter

Pre-
RX- 1,3,5
d Amp
2416-2488 MHz.
276-348 MHz.
Test -20 dB
Comwave TX-5
Pre- e Hibrido i
Amp
-3dB
Splitter 2560-2632 MHz. en ambas
Test > 420 MHz. salidas

Point
Comwave TX-2
Pre- e *Test Point
Amp
Test -20 dB 2344-2416 MHz.
< 276 MHz.

Combinador
Comwave TX-4
Splitter

b d Pre- e f
RX- 2,4,6
c Amp g
SA AMP 2488-2560 MHz. Acoplador
348-420 MHz.

Comwave TX-6
e
2632-2692 MHz.
> 492 MHz.
SISTEMA DE REPETICIÓN

EIRP=29
dBm/ch

Gain
12 dBi
Gain
33 dBi

Gain Gain
15 dB 28 a 52 dB

Pre Amp
- 40 dBm -10 a -34 +18 dBm
dBm

-25
dBm
-12 dBm
Test Point
 INSTALACIONES
DOMICILIARIAS Y
GRANDES USUARIOS
ACCESORIOS DE INSTALACION DOMICILIARIA

MASTIL ANTENA DOWN

CONVERTER

Jerrold TransSystem,

General Instrument

SPLITTER CONECTOR
"F" macho SOPORTE DEL
Input
MASTIL
Out Out

FUENTE
CONTROL
SET TOP REMOTO TV ANT
COAXIAL RG-59
AC
ADAPTOR

POWER CHANNEL MENU ENTER BUY Jerrold

1A

General
-T

GI
TV

Instrument
RC
INSTALACIÓN DOMICILIARIA BÁSICA
ANTENA
DOWN
CONVERTER

TransSystem,

Jerrold
General Instrument

MASTIL
LINEA DE
TRANSMISIÓN
COAXIAL RG-59 SOPORTES
DE MASTIL ó
ALAMBRES
(tiravientos)

SET TOP

CONTROL
POWER CHANNEL MENU ENTER BUY
GI
Jerrold
General REMOTO
Instrument

LINEA DE
TRANSMISIÓN

1A
-T
TV
RC
COAXIAL RG-59

TELEVISOR
(cliente)
INSTALACION DE DOS O MAS EQUIPOS
ANTENA
DOWN
CONVERTER

TransSystem,

Jerrold
General Instrument

MASTIL
LINEA DE
TRANSMISIÓN
COAXIAL RG-59 SOPORTES
DE MASTIL ó
LINEA DE
ALAMBRES
TRANSMISIÓN
(tiravientos)
COAXIAL RG-59 SET TOP

SPLITTER
CONTROL
REMOTO

Input

POWER CHANNEL MENU ENTER BUY Jerrold

Out Out POWER CHANNEL MENU ENTER BUY Jerrold
GI General GI General
Instrument Instrument

1A
-T
TV
RC

RC
TV
-T
1A

TELEVISOR
(cliente)
 INSTALACIÓN GRANDES USUARIOS

La instalacón de más de 4 equipos en lugares previamente

certificados es denomida de Grandes Usuarios. Para este
cometido se instalan dispositivos adicionales a la de una
instalación básica: Amplificadores, acopladores direccionales
(Tap), cable coaxial de mayor diametro (RG11), otros.
Los lugares a instalar pueden ser: Edificios, Hoteles,
Recidenciales, Clinicas, etc.
Para proceder a instalar Grandes Usuarios se deben
obligatoriamente manejar 3 documentos a diseñar:
Presupuesto de Potencia, Presupuesto de Materiales, Diseño
Gráfico en si.
 ACOPLADOR DIRECCIONAL (TAP)

OUT (-1.5 dB)

DCG4-20 TAP 1 (-20 dB)

TAP 2 (-20 dB)

TAP 3 (-20 dB)

TAP 4 (-20 dB)

IN
Entrada Salida

Flujo de agua

Derivadores

Igual flujo de salida de agua por cada tubo

 AMPLIFICADOR BANDA ANCHA

Entrada Salida
PAD EQ Ganan-
cia

Alto Alto

 Filtro
Diplex
Filtro
Diplex

Bajo Bajo

PAD EQ Ganan-
cia

Hacia el centro de
emisión de señal Hacia los clientes
 DISEÑO GRAFICO TIPO A

TransS
ystem,

18 dBmv

Amp.
7 dB

Troncal 1 Troncal 4

Troncal 2 Troncal 3

PISO 4
UTILIZAR
RG11 EN TRONCALES
PISO 3

+20.72 dBmv -4.28 dBmv +22.86 dBmv -4.28 dBmv +22.86 dBmv -4.28 dBmv +22.86 dBmv -4.28 dBmv

Splitter Splitter Splitter Splitter

PISO 2
13.22 17.22 13.22 17.22 13.22d 17.22 13.22 17.22
dBmv dBmv dBmv dBmv Bmv dBmv dBmv dBmv

PISO 1
 DISEÑO GRAFICO TIPO B

TransS
ystem,

17.61 dBmv
TERRAZA
(techo)

Amplificador
15 dB

caja caja
32.61 dBmv
plastica plastica

+24.63 dBmv Splitter +24.63 dBmv

TAP TAP TAP TAP

8 11 11 8

+13.51 dBmv +13.64 dBmv +13.64 dBmv +13.51 dBmv

Piso 5
 TransS
ystem,
DISEÑO GRAFICO TIPO C

20 dBmv 35 dBmv

Amplificador
15 dBmv

PISO 11 +34.36 dBmv -1.28 dBmv

TAP
+14.36 dBmv
20

+32.59 dBmv -0.77 dBmv

PISO 9

a las 2 entradas del

piso superior
TAP
+16.59 dBmv
16
TAP
xx
+30.32 dBmv -0.77 dBmv
PISO 7

a las 2 entradas del TAP

+14.32 dBmv
piso instalado 16

+27.06 dBmv -0.77 dBmv

PISO 5

TAP
+15.06 dBmv
12

+24.79 dBmv -0.77 dBmv

PISO 3

TAP
+12.79 dBmv
12

+20.79 dBmv -0.77 dBmv

PISO 1

TAP
+12.79 dBmv
8
 PRESUPUESTO DE POTENCIA

Valor tipico Niveles de

por potencia por
Dispositivo tap dispostivo Troncales 1 piso Observaciones
recepción antena 22,00 antena 24 dB
perdida en cable -1,28 20,72 RG-59
input amplificador 20,72 20,72
out amplificador 15,00 35,72 BDA 100S1
perdida en cable -0,77 34,95 RG-11
tap 4 puertos 20 dB 20 -1,50 33,45 14,95 piso 11
perdida en cable -0,77 32,68
tap 4 puertos 16 dB 16 -1,60 31,08 16,68 piso 9
perdida en cable -0,77 30,31
tap 4 puertos 16 dB 16 -1,60 28,71 14,31 piso 7
perdida en cable -0,77 27,94
tap 4 puertos 12 dB 12 -2,80 25,14 15,94 piso 5
perdida en cable -0,77 24,38
tap 4 puertos 12 dB 12 -2,80 21,58 12,38 piso 3
perdida en cable -0,77 20,81
tap 4 puertos 8 dB 8 NA NA 12,81 piso 1
 PRESUPUESTO DE MATERIALES

DETALLE CANTIDAD CODIGO OBSERVACIONES

Antena 1 INS ANT 6 24 dB Pacific
Downconverter 24 dB 1 INS CON 4 24 dB
Abrazadera de pared 2 INS ABR 6 Juego
Cañeria aluminio 1,5 INS CAN 1 1.5 m.
Amplificador 15 dB 1 INS AMP 1 GI 15 Db BDA 100S1
Fuente de alimentación ADC 2 INS FUE 1 18 v. Down. 12 v. Amp.
Breaker de corriente 1 INS BRE 1 10 A.
Caja metálica amplificador 1 INS CAJ 3 ELMEC
Cableducto plastico 6 INS DUC 1 Unidad de 2 metros
Cable de energía No.14 40 INS ELE 1 BIPOLAR 14 AWG
Enchufe 4 tomas 1 INS ELE 3 Pieza
Cable coaxial RG-11 40 INS CAB 1 Metros
Conector tipo F para RG-11 16 INS CNE 2 Pieza
Cable coaxial RG-59 100 INS CAB 2 Metros
Conector interno F para RG-59 20 INS CNE 5 Pieza
Tap 2G-12 1Ghz 1 INS TAP 26 Pieza
Tap 2G-9 1Ghz 1 INS TAP 24 Pieza
Tap 2G-16 1Ghz 1 INS TAP 27 Pieza
Tap 1G-6 1Ghz 1 INS TAP 3 Pieza
Cinta Aislante 1 INS FUN 2 Rollo
Cinta Vulcanizante 1 INS FUN 3 Rollo
CONTROL DE
CALIDAD
 RELACIÓN SEÑAL A RUIDO

La relación señal al ruido se refiere a la diferencia de potencia

en dB entre el piso de ruido y la portadora principal.
Segun el Comite Federal de Comunicaciones (FCC) esta
relacion no debe ser menor a 43 dB.
Efecto sobre la señal: Imagen lluviosa.
 CTB: TRIPLE BATIDO COMPUESTO

15 dB

51 dB

4.50Mhz
1.25
Mhz CTB

6 Mhz
Portador Portador Portador
de Video de Color deAudio

Composite Triple Beat: Es el batido entre tres portadoras; o 2

portadoras y una armonica que cae exactamente sobre la
portadora de video de otro canal.
Ej: CH2+CH7-CH4 = 55.25+175.25-67.25=163.25 Mhz (CH21)
Según la FCC esta relación no debe ser menor a 51 dB
Efecto sobre la señal: Rayas delgadas horizontales
 CS0: BATIDO DE SEGUNDO ORDEN

15 dB

51 dB

4.50Mhz
1.25
Mhz

6 Mhz
Portador Portador Portador
de Video CSO de Color deAudio

Composite Second Order: Es el batido entre dos portadoras; o 1

portadoras y una armonica que cae a una distancia cerca de la
portadora de video de otro canal.
Ej: -1.25, -0.57, +0.75, +1.25 (Mhz)
Ej: CH6 + CH17 = 83.25 - 139.25 = 22.5 Mhz (a -0.75 de CH24)
Según la FCC esta relación no debe ser menor a 51 dB
Efecto sobre la señal: Rayas delgadas diagonales
GRAFICO DEMOSTRATIVO
