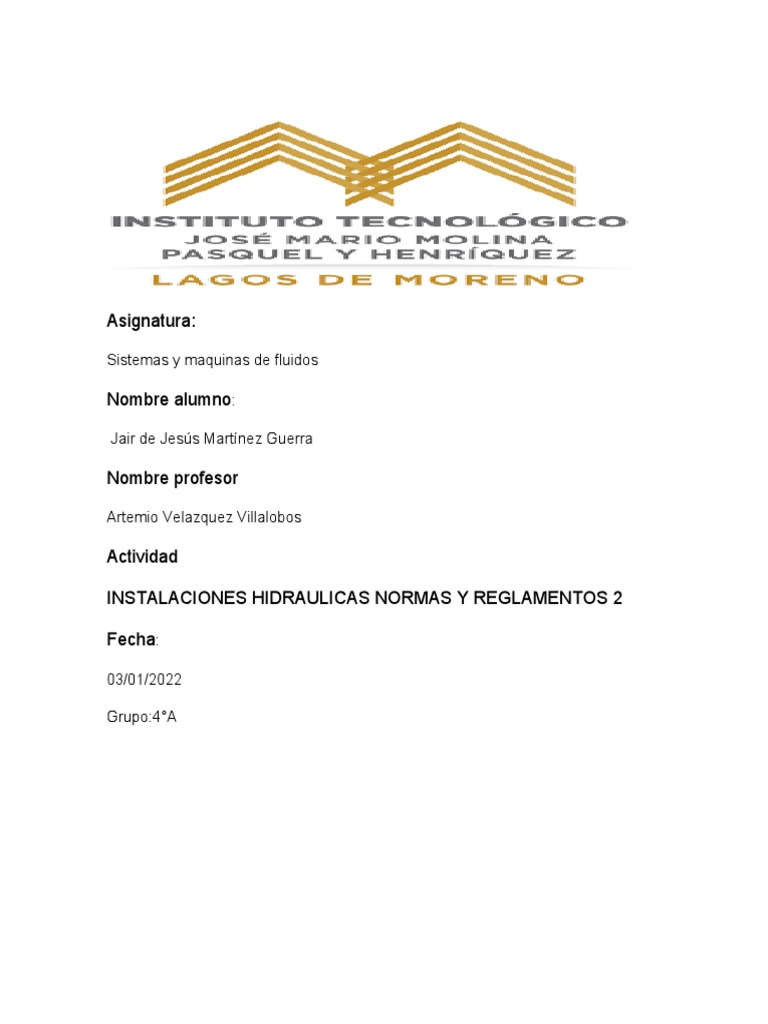

Asignatura:

Sistemas y maquinas de fluidos

Nombre alumno:

Jair de Jesús Martínez Guerra

Nombre profesor

Artemio Velazquez Villalobos

Actividad

INSTALACIONES HIDRAULICAS NORMAS Y REGLAMENTOS 2

Fecha:

03/01/2022

Grupo:4°A
REGLAMENTOS EN INTALACIONES HIDRÁULICASY SANITARIAS
3/9
REGLAMENTO MUNICIPALARTICULO 17.- Los planos del proyecto de la OBRA,
deberán contener el proyecto ejecutivo a escala mínima de ARTICULO 118.-
(XXVII)Las salas de espectáculos tendrán una instalación hidráulica independiente
para casos de incendios, con una tubería de conducción de 7.5 cm.
ARTICULO 119.- Los edificios para Baños Públicos, deben construirse con
materiales permanentes con instalaciones hidráulicas, sanitarias o similares,
previa autorización de la DIRECCION y presentación de diagramas detallados con
especialidades y características de operación y que tenga fácil acceso para su
mantenimiento y conservación.
ARTICULO 140.- (II)Todas las tuberías de las instalaciones hidráulicas, sanitarias,
contra incendios, de gas, vapor, combustible líquidos, aire comprimido, oxígeno y
otras especiales, se probarán antes de ser utilizadas, mediante agua, aire o
solventes, a la presión y tiempo adecuado, según el uso y tipo de instalaciones.
Las instalaciones de gas L.P. para giros comerciales e industriales deberán ser
visibles o no según lo establezca la Norma Oficial Mexicana NOM-004-SEDG-
2004.
ARTICULO 146.-(III)Las instalaciones mecánicas, hidráulicas, neumáticas y de
gas, deberán conservarse en buenas condiciones para dar servicio a sus usuarios,
vecinos y transeúntes.
ARTICULO 154.-Una red hidráulica para alimentar directa y exclusivamente las
mangueras contra incendios, dotadas de toma siamesa de 65 mm. de diámetro
con calcula de no retorno en ambas entradas de 7.5 cuerdas por cada 25mm.,
cople movible y tapón macho, Se colocara por lo menos una toma de este tipo en
cada fachada y se ubicara al paño de alimentación a un metro de altura sobre el
nivel de banqueta, Estará equipada con válvula de no retorno, de manera que el
agua que se inyecte por la toma no penetre a la cisterna; la tubería de la red
hidráulica contra incendios deberá ser de acero o fierro galvanizado C-40, y estar
pintada con esmalte color rojo.
REGLAMENTO ESTATAL
ARTICULO 7.- Cuando para satisfacer las necesidades de agua a los centros
poblado. Se requiere usar o aprovechar las aguas nacionales, las Juntas por
conducto del Ejecutivo del Estado o de los Ayuntamientos Municipales deberán
solicitar a la secretaria de agricultura y recursos Hidráulicos la asignación
correspondiente, en los términos de la Ley Federal de Aguas, de la Ley Federal
para Prevenir y Controlar la Contaminación Ambiental y de sus respectivos
Reglamentos.
ARTICULO 8.-La Comisión someterá cuando lo estime necesario, ante las
Secretarias de Asentamientos Humanos y Obras Públicas y de Agricultura y
Recursos Hidráulicos, previa opinión de la Secretaria de Obras Públicas del
Gobierno del Estado, la revisión de los proyectos de las obras de agua potable y
alcantarillado que se pretendan ejecutar cuando se trate de nuevas obras o de
modificas o substituir sistemas de agua potable y alcantarillado en servicio.
ARTICULO 10.-La Comisión y las juntas podrán solicitar la asesoría de la
Secretaria de Asentamientos Humanos y Obras Públicas ., de Agricultura y
Recursos Hidráulicos, de Salubridad y Asistencia del Gobierno Federal, así como
del Consejo de Salubridad General y del Consejo Nacional de Ciencia y
Tecnología y de los demás institutos de investigación científica del país sobre los
tratamientos, desinfecciones y procedimientos de potabilización, así como
actividades relacionadas con la prevención y control de la contaminación de las
aguas y las condiciones sanitarias más adecuadas para el establecimiento de las
descargar de aguas residuales.
REGLAMENTO FEDERAL
1.- Las Normas Oficiales Mexicanas tengan como finalidad establecer las
características y/o especificaciones que deban reunir los producto, productos y
servicios
2.- Son atribuciones de la CNA expedir las normas en materia en los términos de
la Ley Federal sobre Metrología y Normalización.
3.- La Comisión Nacional del Agua promoverá y certificara el cumplimiento de las
normas oficiales mexicanas de calidad de los productos, equipos, maquinarias,
materiales y servicios que se utilizan en la construcción de infraestructura
hidráulica o en el manejo, conducción y distribución de agua en todos sus usos,
así como en el control y conservación de su calidad conforme a la legislación
vigente.
Edificio
El arte de las instalaciones en edificios, las tuberías, accesorios, y otros aparatos
para llevar el suministro de agua y para retirar las aguas con desperdicios y los
desechos que lleva el agua”
un sistema de plomería incluye: los tubos de distribución del suministro de agua,
los accesorios y trampas de los accesorios, el sello los desperdicios y tubos de
ventilación, el drenaje de un edificio o casa, el drenaje para aguas de lluvia; todo
esto con sus dispositivos y conexiones dentro de la casa o edifico y con el exterior
Los sistemas que se utilizan para abastecer a un edificio se pueden clasificar de la
siguiente forma:
Sistemas de abastecimiento directo
Sistemas de abastecimiento por gravedad
Sistemas de abastecimiento combinado
Sistemas de abastecimiento por presión
Urbana
Normalmente las mejoras del sistema están priorizadas y se desarrolla un
programa económico o un calendario para acometer las mejoras basado en los
fondos disponibles. A medida que los proyectos abandonan la etapa de
planificación avanzada, comienza el proceso de diseño preliminar. Durante este
último se tiene en cuenta las consideraciones de trazado de las tuberías, conflicto
de subsuelo y derecho de paso.
Trazado de tuberías: Para el trazado de las tuberías, las consideraciones
importantes comprenden el derecho de paso, constructibilidad, acceso para
mantenimiento futuro y separación de otras instalaciones.
El Subsuelo: Un elemento importante del desarrollo del trazado de las tuberías es
la evaluación de conflictos del subsuelo. Para evaluarlo es preciso que el
diseñador identifique el tipo, tamaño y situación precisa de todas las demás
instalaciones subterráneas a lo largo de la alineación de la tubería propuesta.
Sistemas que pueden estar instalados, tales como: electricidad, sanitario, teléfono,
gas, drenaje pluvial, etc
Derecho de Paso: La selección final del trazado de la tubería y el inicio de su
construcción sólo se realiza hasta después de que se han adquirido los derechos
de paso correspondiente. Las líneas de agua y alcantarillado sanitario están
situadas normalmente en las calles y avenidas de uso público
Diseño de la red
En el diseño de la red de distribución de agua potable de una ciudad, se debe
considerar los siguientes aspectos fundamentales:
El diseño se hará para las condiciones más desfavorables en la red, con el fin de
asegurar su correcto funcionamiento para el período de diseño.
Debe servir el mayor porcentaje de la población dentro de las viviendas, en forma
continua, de calidad aceptable y cantidad suficiente.
La distribución de los gastos debe hacerse mediante hipótesis que esté acorde
con el consumo real de la localidad durante el período de diseño.
Las redes de distribución deben dotarse de los accesorios y obras de arte
necesarias, con el fin de asegurar el correcto funcionamiento, dentro de las
normas establecidas y para facilitar su mantenimiento.
El sistema principal de distribución de agua puede ser de red abierta, de malla
cerrada o una combinación de ambas y se distribuirán las tuberías en la
planimetría de la localidad, tratando de abarcar el mayor número de viviendas
mediante conexiones domiciliares
Rural
Para el diseño de redes de distribución se deben considerar los siguientes
criterios:
La red de distribución se deberá diseñar para el caudal máximo horario.
Identificar las zonas a servir y de expansión de la población.
Realizar el levantamiento topográfico incluyendo detalles sobre la ubicación de
construcciones domiciliarias, públicas, comerciales e industriales; así también
anchos de vías, áreas de equipamiento y áreas de inestabilidad geológica y otros
peligros potenciales.
Considerar el tipo de terreno y las características de la capa de rodadura en calles
y en vías de acceso.
El diámetro por utilizarse será aquel que asegure el caudal y presión adecuada en
cualquier punto de la red. Los diámetros nominales mínimos serán: 25mm en
redes principales, 20mm en ramales y 15mm en conexiones domiciliarias.
En todos los casos las tuberías de agua potable deben ir por encima del
alcantarillado de aguas negras a una distancia de 1,00 m horizontalmente y 0,30
m verticalmente. No se permite por ningún motivo el contacto de las tuberías de
agua potable con líneas de gas, poliductos, teléfonos, cables u otras.
En cuanto a la presión del agua, debe ser suficiente para que el agua pueda llegar
a todas las instalaciones de las viviendas más alejadas del sistema. La presión
máxima será aquella que no origine consumos excesivos por parte de los usuarios
y no produzca daños a los componentes del sistema, por lo que la presión
dinámica en cualquier punto de la red no será menor de 5m y la presión estática
no será mayor de 50m.
Procesos industriales
Una red hidráulica puede estar compuesta por una gran variedad de elementos
como: tuberías, bombas, válvulas, tanques, codos, etcétera, y cada uno de ellos
son los que defienden sus características y funcionamiento" longitud, diámetro y
coeficiente de rugosidad.
Cualquier red hidráulica debe encontrarse en equilibrio" es decir, cumpliendo con
dos leyes: la ley de conservación de la masa y la ley de conservación de la
energía. Las ecuaciones correspondientes a estas leyes son las que gobiernan el
funcionamiento de la red hidráulica en estado estacionario.
Agricolas
DISEÑO DE REDES DE RIEGO:
De las tomas y cuantificación de los caudales de diseño por línea, como base
para el dimensionamiento y análisis de las redes colectivas de riego a la demanda.
DETERMINACIÓN DE LA DOTACIÓN DE LAS TOMAS
La determinación de la dotación de las tomas implica una serie de consideraciones
e hipótesis, apareciendo ciertas discrepancias en la bibliografía (Bonnal 1983,
Clement y Galand 1986, Granados 1990, Arviza 1993, Monserrat et al. 1997). Aquí
se intenta clarificar la repercusión final de las distintas hipótesis consideradas, y
proponer la que entendemos es la mejor solución.
donde:
q = caudal ficticio continuo (1 s -1 ha-1);
Nr = necesidades brutas de riego de la alternativa de cultivo en periodo punta (1
m-2 día-1); 10000(m2 /ha); 24 (h/día) y 3600 (s/h).
En realidad, las instalaciones de riego colectivo sólo van a estar funcionando un
cierto número de horas al día (normalmente 16 a 18 h), que es lo que se denomina
jornada efectiva de riego (JER). Llamamos rendimiento de la red a r= JER/24. El
caudal ficticio continuo que consideraremos en adelante será pues qr = q/r
Además de esto, debe tenerse en cuenta los días libres de riego (dl) durante el
intervalo entre riegos (Ir ). Éstos no suelen ser más de uno de cada siete ya que,
además de lo que supone de encarecimiento de la instalación, fuera del periodo
punta sobrarían días en los que no es necesario regar al ser menores las
necesidades hídricas de los cultivos.
