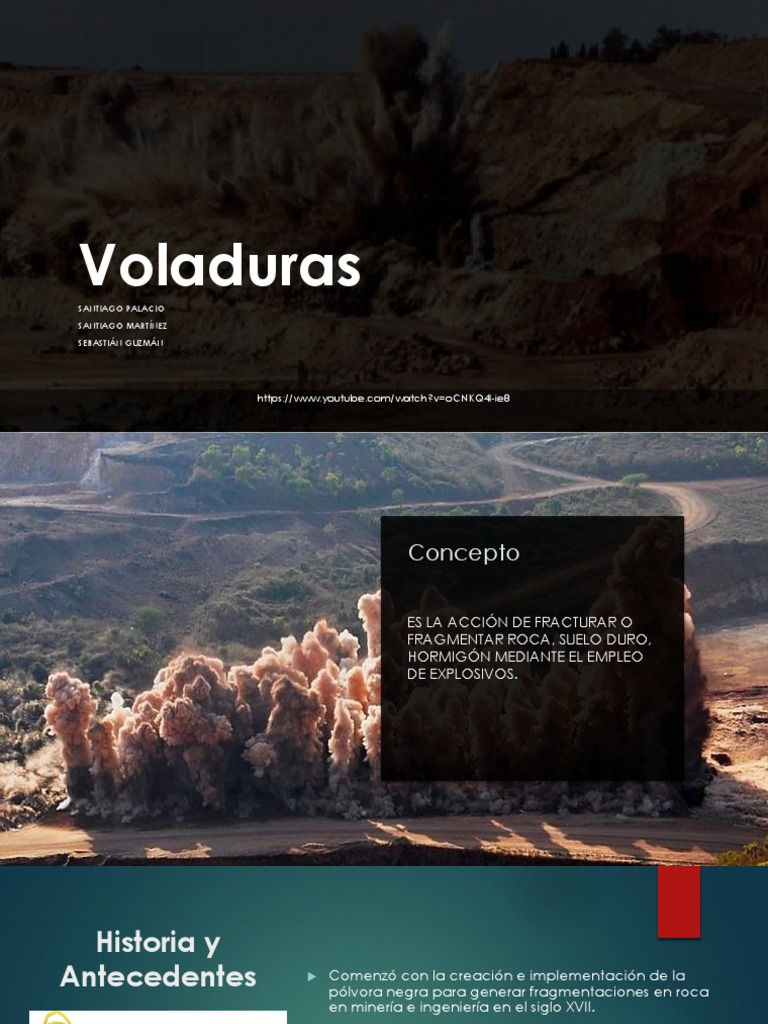

Voladuras

SANTIAGO PALACIO
SANTIAGO MARTÍNEZ
SEBASTIÁN GUZMÁN

https://www.youtube.com/watch?v=oCNKQ4l-ie8
Concepto

ES LA ACCIÓN DE FRACTURAR O
FRAGMENTAR ROCA, SUELO DURO,
HORMIGÓN MEDIANTE EL EMPLEO
DE EXPLOSIVOS.
 Historia y
Antecedentes  Comenzó con la creación e implementación de la
pólvora negra para generar fragmentaciones en roca
en minería e ingeniería en el siglo XVII.
 Luego ésta llega a Europa donde se usa para la
guerra y la creación de armas. Allí también se usa por
primera vez para la minería.
 Posteriormente en el siglo XIX surgen los explosivos
rompedores, la perforación neumática y explosivos de
seguridad
 Finalmente nacen los agentes de voladura, los cuales
buscaban dar mayor seguridad.
 Luego en el siglo XX se perfecciona la técnica, se
crea el dispositivo por excelencia a usar en esta
actividad y se espera que se siga innovando en la
creación de los mismos.

NPED (NON – PRIMARY EXPLOSIVE DETONATOR)

Explosivos

 Definición:
Sustancia y preparado sólido,
líquido, pastoso o gelatinoso
que por alguna causa externa
(roce, calor, percusión, etc.) e
incluso en ausencia de oxigeno
puede reaccionar de forma
exotérmica con rápida
formación de gases y que, en
condiciones de ensayo
determinadas, detona,
deflagra o, bajo el efecto del
calor, explosiona en un tiempo
muy breve.
 Mecánica
de rotura.
 En la detonación de un
explosivo se pueden
diferenciar dos fases:
1. Primera fase: En esta
existe la presencia de
una onda de
detonación la cual
viaja en el medio a una
mayor o menor
velocidad,
dependiendo en gran
medida del poder
rompedor del explosivo.
2. Segunda fase:
Representada por la
formación de un gran
volumen de gases a
elevada temperatura.
Fases de la rotura.

1. 2. Reflexión
Agrietamiento de la onda
radial. de choque.

3. rotura por 4. rotura por

flexión. colisión.
Fases de la rotura de
la roca sin cara libre.
1. Zona de fluencia plástica.

2. Zona de aplastamiento (alto

grado de fracturación).

3. Zona de grietas radiales

(moderadamente fracturadas).

4. Zona poco fracturada.

5. Zona sin fracturación

Tipos de explosivos y
sus propiedades
 Explosivos Industriales
Tipos y propiedades

Dinamita
Anfo Hidrogeles Emulsiones Dinamita Pólvora
Negra
Se trata de explosivos
En la línea de reducir el contenido Buscando mejorar la Se obtiene al mezclar nitroglicerina
compuestos básicamente
Anfo
en nitroglicerina del explosivo resistencia al agua se con nitrocelulosa, lleva en su
por nitrato amónico o nitrato Se usa en cantería de bloques y pizarras para
para incrementar su seguridad, crean los hidrogeles composición, como elemento pre-
sódico con un contenido ornamentación. Sin embargo, no es un explosivo
surgieron estos explosivos, com- cuyos elementos dominante, el nitrato amónico,
en agua propiamente dicho, puesto que nunca llega a
puestos por un 94 % aproxi- no son explosivos pero además de combustibles y otros
madamente de nitrato amónico la unión de éstos sí. aditivos minoritarios. detonar, sino que deflagra únicamente.
que actúa como oxidante y en torno Puede funcionar ser • Alta velocidad de
a un 6 % de gasoil que actúa como de forma encartucha- detonación (4.500- Características
combustible da o bombeados a 5.500 m/s)
granel.
Pulvurienta Gelatinosa
• Excelente resistencia
al agua. • Mucha menor
Características • Mucha menor sensibilidad al choque o
Características a la fricción
sensibilidad al choque
o a la fricción Pólvora Negra
• Rompe la roca por
Hidrogel
• Elevada potencia. Usa más nitroglicerina para aumentar su potencia empuje de sus gases, no
• Baja / media potencia. • Densidad media/alta
• Muy baja densidad Compuesta básicamente de nitrato amónico, y reducir la mala resistencia al agua. Y se añade por explosividad.
• Excelente resistencia un combustible que corrige su exceso de oxí- nitrocelulosa que actúa como gelificante. • Alta temperatura de
(0,8). al agua
• Nula resistencia al geno y una pequeña cantidad (generalmente combustión.
• Velocidad de próxima a un 10%) de un sensibilizador, que • Velocidad de reacción
agua, ya que el nitrato detonación de 3.500 a
amónico es soluble en puede ser nitroglicerina, trinitrotolueno o una Características baja comparada con
4.500 m/s. mezcla de ambos explosivos. (500m/s)
agua y pierde su • Menor sensibilidad a
capacidad de detonar. • Muy sensible al roce y
la fricción o al impacto. a la llama.
• Baja velocidad de • Elevada potencia
detonación (2.000 - Características • No requiere

•
3.000 m/s).
No son sensibles al
•
•
Densidad alta
Buena resistencia al agua
detonador, sólo una
llama o chispa.
Emulsiones
• Velocidad de detonación = 4000 a 7000 m/s
detonador, por lo que • Baja potencia • Los humos producidos
• Cierta sensibilidad al choque o a la fricción
necesitan de otro • Densidad media/baja en la combustión de la
explosivo para iniciarse • Regular o mala resistencia al agua pólvora son tóxicos, por
correctamente, lo que • Velocidad de detonación = 2000 a 4000 m/s lo
puede conseguirse con • Poca sensibilidad al choque o a la fricción que debe prestarse
Recomendadas para rocas de dureza alta,
cordones detonantes, mucha atención a la
Inclusive con presencia de agua
cebos de dinamita ventilación en las
gelatinosa, cartuchos aplicaciones en
de hidrogel o Cartuchos trabajos subterráneos.
Recomendadas para rocas de dureza Media-baja
de Dinamita de sin presencia de agua
diferentes calibres.
Pólvora Negra
Dinamita

https://www.youtube.com/watch?v=myB4DbEDVSQ
 Anfo
Nació buscando reducir el uso de nitroglicerina para aumentar la seguridad. compuestos por un 94 %
aproximadamente de nitrato amónico que actúa como oxidante y en torno a un 6 % de gasoil que actúa
como combustible
Características
• Baja / media potencia.
• Muy baja densidad.
• Nula resistencia al agua, ya que el nitrato amónico es soluble en agua y pierde su capacidad de
detonar.
• Baja velocidad de detonación (2.000 - 3.000 m/s).
• No son sensibles al detonador, por lo que necesitan de otro explosivo para iniciarse correctamente, lo
que puede conseguirse con cordones detonantes, cebos de dinamita gelatinosa, cartuchos de hidrogel
o Cartuchos de Dinamita de diferentes calibres.
Uso
No en barrenos con agua, pero al ser granular es muy fácil usarlo como carga mecanizada

https://www.youtube.com/watch?v=7eg3EudrLvk
Hidrogeles
 Buscando mejorar la resistencia al agua se crean los hidrogeles
cuyos elementos no son explosivos pero la unión de éstos sí. Puede
funcionar ser de forma encartuchada o bombeados a granel.
Características
 • Elevada potencia.
 • Densidad media/alta
 • Excelente resistencia al agua
 • Velocidad de detonación de 3.500 a 4.500 m/s.
 • Menor sensibilidad a la fricción o al impacto
Uso
 Gran seguridad de manejo y transporte y muy resistentes al agua,
por eso se usa en rocas de dureza media/alta.

https://www.youtube.com/watch?v=JtjI4mo4Nk4
 Emulsiones
 Se trata de explosivos compuestos básicamente por nitrato amónico o nitrato
sódico con un contenido en agua entre 14 y 20%. Contiene ceras para
aumentar su consistencia y tiempo de almacenamiento.
 Se le pueden incorporar micro esferas de vidrio huecas para aumentar la onda
de detonación
Características
 • Alta velocidad de detonación (4.500-5.500 m/s)
 • Excelente resistencia al agua.
 • Mucha menor sensibilidad al choque o a la fricción

Uso
En barrenos con agua, muy buena seguridad y el más desarrollado.
 Pólvora Negra
 Se usa en cantería de bloques y pizarras para ornamentación. Sin embargo, no es un explosivo propiamente
dicho, puesto que nunca llega a detonar, sino que deflagra únicamente.

Características

 • Mucha menor sensibilidad al choque o a la fricción

 • Rompe la roca por empuje de sus gases, no por explosividad.

 • Alta temperatura de combustión.

 • Velocidad de reacción baja comparada con explosivos. (500m/s)

 • Muy sensible al roce y a la llama.

 • No requiere detonador, sólo una llama o chispa.

 • Los humos producidos en la combustión de la pólvora son tóxicos, por lo que debe prestarse mucha atención
a la ventilación en las aplicaciones en trabajos subterráneos.

Uso

Ya no se usa tanto pero se usa para hacer labores de arranque de rocas ornamentales como granitos, mármoles,
pizarras, etc. Las cuales puede cortar sin dañarlas.

https://www.youtube.com/watch?v=hCED09ODgEw
Procedimientos y permisos
para comprar legalmente Se debe de tener el certificado de
“EMPLEO BÁSICO Y ELEMENTAL DE
un explosivo. EXPLOSIVOS COMERCIALES EN MINERÍA Y
OBRAS CIVILES”
Para obtener el material explosivo y los
accesorios el usuario debe estar inscrito a
la DCCA (Departamento Control Comercio
Armas, Municiones y Explosivos).
En cuestión de movilidad se ejecuta un
salvoconducto con vigencia de 90 días que
especifique rutas desde el punto de salida
de los explosivos hasta el de llegada
 1. Solicitud de la cotización del material:
 Se encuentran muchas las opciones de solicitar la
cotización, a través de funcionarios, líneas
telefónicas y correos
2. Ponga en firma la orden de compra:
 Una vez que el monto y la cantidad del material es

Pasos para definida se pasa un formato de compra que

proporcionara la entidad encargada para ejecutar

comprar
el tramite
3. Pague su pedido:

legalmente  Tiene la facilidad de pagar de contado o un pago a

crédito

un explosivo.
4. Facturación y entrega del material:
 Una vez efectuado el pago se procede a el envió
seguro del material explosivo, una vez este
material salga de la entidad es responsabilidad
total del comprador lo que pase con el transporte
https://www.indumil.gov.co/
 Transporte de explosivos.
 El almacenamiento y transporte
de explosivos son tareas críticas.
 Condiciones del vehículo de
transporte (vehículos EXII, EXIII y
MEMU).
 Proceso logístico.
 Referencias del conductor.
 V= 10 km/h –.
 Personal capacitado.
 Vigilancia para garantizar
seguridad.
 Almacenamiento de explosivos.

 - Los diferentes tipos de explosivos y sus respectivos accesorios deben ser

almacenados bajo estrictas normas de seguridad, estos lugares son denominados
polvorines, los cuales deben tener un documento el cual les autorice la
construcción y uso de estos espacios por las autoridades competentes; se clasifican
en las siguientes formas:
 Polvorines de superficie: Construidos sobre el nivel del terreno
 Polvorines subterráneos: Construidos en túneles o galerías al interior de minas.
 Polvorines enterrados: Son instalados en socavones sin comunicación a otras
labores.
 Polvorines móviles: Como su nombre lo dice, pueden ser trasladados de un lugar a
otro.
Polvorines enterrados Polvorines subterráneos

Polvorines móviles Polvorines de superficie

 Almacenamiento y mantenimiento.
Los alrededores del polvorín
deben de estar libres de
materiales combustibles.
Cada que se ingresa otro lote Se evitará derramar
se debe de tener la fecha de explosivos en los
este y el volumen a ocupar del polvorines, pues deben
polvorín no debe de exceder estar perfectamente
el 50% de su utilidad. aseados.

No se deben almacenar Para un efectivo mantenimiento

explosivos armados, como se debe de inspeccionar
cartuchos de dinamita periódicamente los polvorines y
con cordón detonante ni mantenerlos en optimas
explosivos en mal estado. condiciones.
Otras medidas
de seguridad.
 Solo se podrán utilizar
explosivos y accesorios
anteriormente avalados y
controlados por las
autoridades competentes.
 Las personas que manipulen
los artefactos explosivos
deberán contar con las
licencias necesarias y
vigentes para manipularlas.
 Costos.
Antioquia Caldas Cundinamarca
 Tren encendido.
 Un tren de encendido es un sistema que se encarga de
incrementar progresivamente la energía iniciadora
hasta alcanzar lo requerido para detonar una carga de
explosivos
Tipos de
iniciadores.
Mecha de seguridad:
 Mecha lenta: es uno de los
componentes más usados
comúnmente por el cual
se y transporta una llama
por un cable o hilo,
generalmente de algodón,
para hacer detonar el
fulminante y producir el
tiro de la carga
 Tipos de iniciadores.
Cordón detonante:
Tiene un núcleo explosivo que es de gran potencia que es forrado por capas de papel, hilo y
unos recubrimientos de plástico; existen varios tipos según el trabajo y se clasifican por su
color.
• Verde: Prospecciones sísmicas.
• Rosado: Explosivos sensibilizados con nitroglicerina.
• Blancos: Explosivos de baja sensibilidad.
• Amarillo: Para conectar barrenos.
 Tipos de iniciadores.
Sistema eléctrico
Un armado de sistema eléctrico conectados por cables y un detonador eléctrico, hay
varios tipos
• Instantáneos: son simultáneos con el circuito eléctrico por lo que todos los que
estén conectados al mismo detonan en el mismo momento, se distingue por sus
cables que normalmente son rojos y amarillos
• De retardo: Desde el cierre dl circuito hasta la detonación transcurre un tiempo
• De micro-retardo: son análogos a los de retardo pero el intervalo de tiempo es de
25ms son los mas usados en canteras y en zonas abiertas, los fragmentos son
mejores y disminuye el peligro de fragmentos por el aire
Tipos de
iniciadores.
Sistemas no eléctricos
Es similar al sistema eléctrico, pero se
cambia la resistencia y los alambres
conductores por un cordón detonante
o un tubo delgado con alma explosiva
que trasmite la onda explosiva desde
el punto de pega hasta el detonador
 Barreno.
 Son agujeros que se
le hacen a una roca
o a una estructura
en una obra, el cual
se llena de material
explosivo para
hacer una voladura
o detonarla.
Zonas de un
Barreno.
 Taco
 Longitud del barreno
 Longitud de la carga
 Sobre perforación
Barrenos (brocas).
 Variables relacionadas con un
barreno.
 Las variables que están directamente
relacionadas y que mas influyen a la hora de
hacer un barreno son:
1. Tipo de geología de la zona.
2. Área en la que se va a hacer la voladura.
3. Tipo y tamaño de la broca con la que se va a
barrenar.
4. Tamaño del explosivo.
5. Disponibilidad de equipos para barrenar
(existen varios tipos).
CRAS (agente demoledor no
explosivo)
 Es un producto en polvo con el que se hace voladura de roca
cuando no se pueden usar explosivos. Este reacciona con el agua
y se expande fracturando la roca o el concreto.

https://www.youtube.com/watch?v=YCqqRHRjmrQ
 Últimos avances
tecnológicos.
 Los avances que encontramos son
mayormente en las mejoras en cuanto a
iniciadores, explosivos y en los sistemas que se
utilizan para elaborar las voladuras.
 Como explosivo encontramos uno llamado
Rioflex gx 5000 que es un hidrogel explosivo a
granel de alta energía gasificado
químicamente con un bajo contenido de
agua.
 Otro avance es el CRAS que es un producto
que permite hacer voladura de roca cuando
no es posible usarse explosivos
 Web grafía.
 http://jaimegranada.com/pdf/historia.pdf
 http://oa.upm.es/21848/1/20131007_PERFORACION_Y_VOLADURA.p
df
 https://www.indumil.gov.co/
 http://tesis.uson.mx/digital/tesis/docs/3571/Capitulo4.pdf
 https://repositorio.upct.es/xmlui/bitstream/handle/10317/7390/tfg-
per-opt.pdf?sequence=1&isAllowed=y
 https://www.revistaseguridadminera.com/materiales-
peligrosos/como-almacenar-y-transportar-
explosivos/#:~:text=El%20transporte%20de%20los%20explosivos,acc
esorios%20de%20voladura%20con%20explosivos.
 https://www.indumil.gov.co/wp-
content/uploads/2016/02/GuiaExplosivos.pdf
 Web grafía.

 https://www.academiadeltransportista.com/transporte-explosivos/
 https://sites.google.com/site/fffpf92005/que-es-el-barrenado
 http://www.kayati.com/es/ficha-174-
C%C3%B3mo_funciona_el_CRAS.html
 https://es.wikipedia.org/wiki/Barreno
