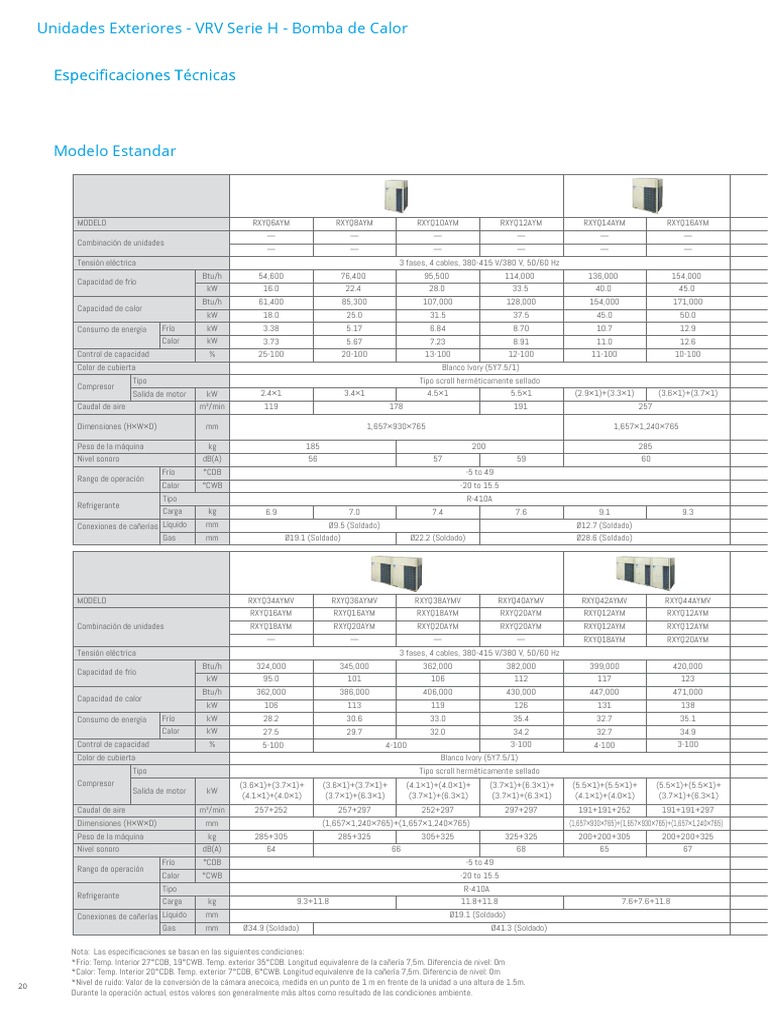

Unidades Exteriores - VRV Serie H - Bomba de Calor

Modelo Estandar

MODELO RXYQ6AYM RXYQ8AYM RXYQ10AYM RXYQ12AYM RXYQ14AYM RXYQ16AYM


— — — — — —
Combinación de unidades
— — — — — —
Tensión eléctrica 3 fases, 4 cables, 380-415 V/380 V, 50/60 Hz
Btu/h 54,600 76,400 95,500 114,000 136,000 154,000
Capacidad de frío
kW 16.0 22.4 28.0 33.5 40.0 45.0
Btu/h 61,400 85,300 107,000 128,000 154,000 171,000
Capacidad de calor
kW 18.0 25.0 31.5 37.5 45.0 50.0
Consumo de energía Frío kW 3.38 5.17 6.84 8.70 10.7 12.9
Calor kW 3.73 5.67 7.23 8.91 11.0 12.6
Control de capacidad % 25-100 20-100 13-100 12-100 11-100 10-100
Color de cubierta Blanco Ivory (5Y7.5/1)
Tipo Tipo scroll herméticamente sellado
Compresor
Salida de motor kW 2.4×1 3.4×1 4.5×1 5.5×1 (2.9×1)+(3.3×1) (3.6×1)+(3.7×1)
Caudal de aire m³/min 119 178 191 257

Dimensiones (H×W×D) mm 1,657×930×765 1,657×1,240×765

Peso de la máquina kg 185 200 285


Nivel sonoro dB(A) 56 57 59 60
Frío °CDB -5 to 49
Rango de operación
Calor °CWB -20 to 15.5
Tipo R-410A
Refrigerante
Carga kg 6.9 7.0 7.4 7.6 9.1 9.3
Conexiones de cañerías Líquido mm Ø9.5 (Soldado) Ø12.7 (Soldado)
Gas mm Ø19.1 (Soldado) Ø22.2 (Soldado) Ø28.6 (Soldado)

MODELO RXYQ34AYMV RXYQ36AYMV RXYQ38AYMV RXYQ40AYMV RXYQ42AYMV RXYQ44AYMV


RXYQ16AYM RXYQ16AYM RXYQ18AYM RXYQ20AYM RXYQ12AYM RXYQ12AYM
Combinación de unidades RXYQ18AYM RXYQ20AYM RXYQ20AYM RXYQ20AYM RXYQ12AYM RXYQ12AYM
— — — — RXYQ18AYM RXYQ20AYM
Tensión eléctrica 3 fases, 4 cables, 380-415 V/380 V, 50/60 Hz
Btu/h 324,000 345,000 362,000 382,000 399,000 420,000
Capacidad de frío
kW 95.0 101 106 112 117 123
Btu/h 362,000 386,000 406,000 430,000 447,000 471,000
Capacidad de calor
kW 106 113 119 126 131 138
Consumo de energía Frío kW 28.2 30.6 33.0 35.4 32.7 35.1
Calor kW 27.5 29.7 32.0 34.2 32.7 34.9
Control de capacidad % 5-100 4-100 3-100 4-100 3-100
Color de cubierta Blanco Ivory (5Y7.5/1)
Tipo Tipo scroll herméticamente sellado
Compresor (3.6×1)+(3.7×1)+ (3.6×1)+(3.7×1)+ (4.1×1)+(4.0×1)+ (3.7×1)+(6.3×1)+ (5.5×1)+(5.5×1)+ (5.5×1)+(5.5×1)+
Salida de motor kW
(4.1×1)+(4.0×1) (3.7×1)+(6.3×1) (3.7×1)+(6.3×1) (3.7×1)+(6.3×1) (4.1×1)+(4.0×1) (3.7×1)+(6.3×1)
Caudal de aire m³/min 257+252 257+297 252+297 297+297 191+191+252 191+191+297
Dimensiones (H×W×D) mm (1,657×1,240×765)+(1,657×1,240×765) (1,657×930×765)+(1,657×930×765)+(1,657×1,240×765)
Peso de la máquina kg 285+305 285+325 305+325 325+325 200+200+305 200+200+325
Nivel sonoro dB(A) 64 66 68 65 67
Frío °CDB -5 to 49
Rango de operación
Calor °CWB -20 to 15.5
Tipo R-410A
Refrigerante
Carga kg 9.3+11.8 11.8+11.8 7.6+7.6+11.8
Conexiones de cañerías Líquido mm Ø19.1 (Soldado)
Gas mm Ø34.9 (Soldado) Ø41.3 (Soldado)

Nota: Las especificaciones se basan en las siguientes condiciones:


*Frío: Temp. Interior 27°CDB, 19°CWB. Temp. exterior 35°CDB. Longitud equivalenre de la cañería 7,5m. Diferencia de nivel: 0m
*Calor: Temp. Interior 20°CDB. Temp. exterior 7°CDB, 6°CWB. Longitud equivalenre de la cañería 7,5m. Diferencia de nivel: 0m
20 *Nivel de ruido: Valor de la conversión de la cámara anecoica, medida en un punto de 1 m en frente de la unidad a una altura de 1.5m.
Durante la operación actual, estos valores son generalmente más altos como resultado de las condiciones ambiente.
Unidades Exteriores - VRV Serie H - Bomba de Calor

RXYQ18AYM RXYQ20AYM RXYQ22AYMV RXYQ24AYMV RXYQ26AYMV RXYQ28AYMV RXYQ30AYMV RXYQ32AYMV


— — RXYQ10AYM RXYQ12AYM RXYQ12AYM RXYQ12AYM RXYQ12AYM RXYQ16AYM
— — RXYQ12AYM RXYQ12AYM RXYQ14AYM RXYQ16AYM RXYQ18AYM RXYQ16AYM
3 fases, 4 cables, 380-415 V/380 V, 50/60 Hz
171,000 191,000 210,000 229,000 251,000 268,000 285,000 307,000
50.0 56.0 61.5 67.0 73.5 78.5 83.5 90.0
191,000 215,000 235,000 256,000 281,000 299,000 319,000 341,000
56.0 63.0 69.0 75.0 82.5 87.5 93.5 100
15.3 17.7 15.5 17.4 19.4 21.6 24.0 25.8
14.9 17.1 16.1 17.8 19.9 21.5 23.8 25.2
10-100 7-100 6-100 5-100
Blanco Ivory (5Y7.5/1)
Tipo scroll herméticamente sellado
(4.1×1)+(4.0×1) (3.7×1)+(6.3×1) (4.5×1)+(5.5×1) (5.5×1)+(5.5×1) (5.5×1)+(2.9×1)+(3.3×1) (5.5×1)+(3.6×1)+(3.7×1) (5.5×1)+(4.1×1)+(4.0×1) (3.6×1)+(3.7×1)+(3.6×1)+(3.7×1)
252 297 178+191 191+191 191+257 191+252 257+257
(1,657×1,240×765)+
1,657×1,240×765 (1,657×930×765)+(1,657×930×765) (1,657×930×765)+(1,657×1,240×765)
(1,657×1,240×765)
305 325 200+200 200+285 200+305 285+285
61 65 61 62 63
-5 to 49
-20 to 15.5
R-410A
11.8 7.4+7.6 7.6+7.6 7.6+9.1 7.6+9.3 7.6+11.8 9.3+9.3
Ø15.9 (Soldado) Ø19.1 (Soldado)
Ø28.6 (Soldado) Ø34.9 (Soldado)

RXYQ46AYMV RXYQ48AYMV RXYQ50AYMV RXYQ52AYMV RXYQ54AYMV RXYQ56AYMV RXYQ58AYMV RXYQ60AYMV


RXYQ14AYM RXYQ16AYM RXYQ16AYM RXYQ16AYM RXYQ18AYM RXYQ18AYM RXYQ18AYM RXYQ20AYM
RXYQ16AYM RXYQ16AYM RXYQ16AYM RXYQ18AYM RXYQ18AYM RXYQ18AYM RXYQ20AYM RXYQ20AYM
RXYQ16AYM RXYQ16AYM RXYQ18AYM RXYQ18AYM RXYQ18AYM RXYQ20AYM RXYQ20AYM RXYQ20AYM
3 fases, 4 cables, 380-415 V/380 V, 50/60 Hz
444,000 461,000 478,000 495,000 512,000 532,000 553,000 573,000
130 135 140 145 150 156 162 168
495,000 512,000 532,000 553,000 573,000 597,000 621,000 645,000
145 150 156 162 168 175 182 189
36.5 38.7 41.1 43.5 45.9 48.3 50.7 53.1
36.2 37.8 40.1 42.4 44.7 46.9 49.1 51.3
3-100 2-100
Blanco Ivory (5Y7.5/1)
Tipo scroll herméticamente sellado
(2.9×1)+(3.3×1)+(3.6×1)+ (3.6×1)+(3.7×1)+(3.6×1)+ (3.6×1)+(3.7×1)+(3.6×1)+ (3.6×1)+(3.7×1)+(4.1×1)+ (4.1×1)+(4.0×1)+(4.1×1)+ (4.1×1)+(4.0×1)+(4.1×1)+ (4.1×1)+(4.0×1)+(3.7×1)+ (3.7×1)+(6.3×1)+(3.7×1)+
(3.7×1)+(3.6×1)+(3.7×1) (3.7×1)+(3.6×1)+(3.7×1) (3.7×1)+(4.1×1)+(4.0×1) (4.0×1)+(4.1×1)+(4.0×1) (4.0×1)+(4.1×1)+(4.0×1) (4.0×1)+(3.7×1)+(6.3×1) (6.3×1)+(3.7×1)+(6.3×1) (6.3×1)+(3.7×1)+(6.3×1)
257+257+257 257+257+252 257+252+252 252+252+252 252+252+297 252+297+297 297+297+297
(1,657×1,240×765)+(1,657×1,240×765)+(1,657×1,240×765)
285+285+285 285+285+305 285+305+305 305+305+305 305+305+325 305+325+325 325+325+325
65 66 68 69 70
-5 to 49
-20 to 15.5
R-410A
9.1+9.3+9.3 9.3+9.3+9.3 9.3+9.3+11.8 9.3+11.8+11.8 11.8+11.8+11.8
Ø19.1 (Soldado)
Ø41.3 (Soldado)

Nota: Las especificaciones se basan en las siguientes condiciones:


*Frío: Temp. Interior 27°CDB, 19°CWB. Temp. exterior 35°CDB. Longitud equivalenre de la cañería 7,5m. Diferencia de nivel: 0m
*Calor: Temp. Interior 20°CDB. Temp. exterior 7°CDB, 6°CWB. Longitud equivalenre de la cañería 7,5m. Diferencia de nivel: 0m
*Nivel de ruido: Valor de la conversión de la cámara anecoica, medida en un punto de 1 m en frente de la unidad a una altura de 1.5m. 21
Durante la operación actual, estos valores son generalmente más altos como resultado de las condiciones ambiente.
