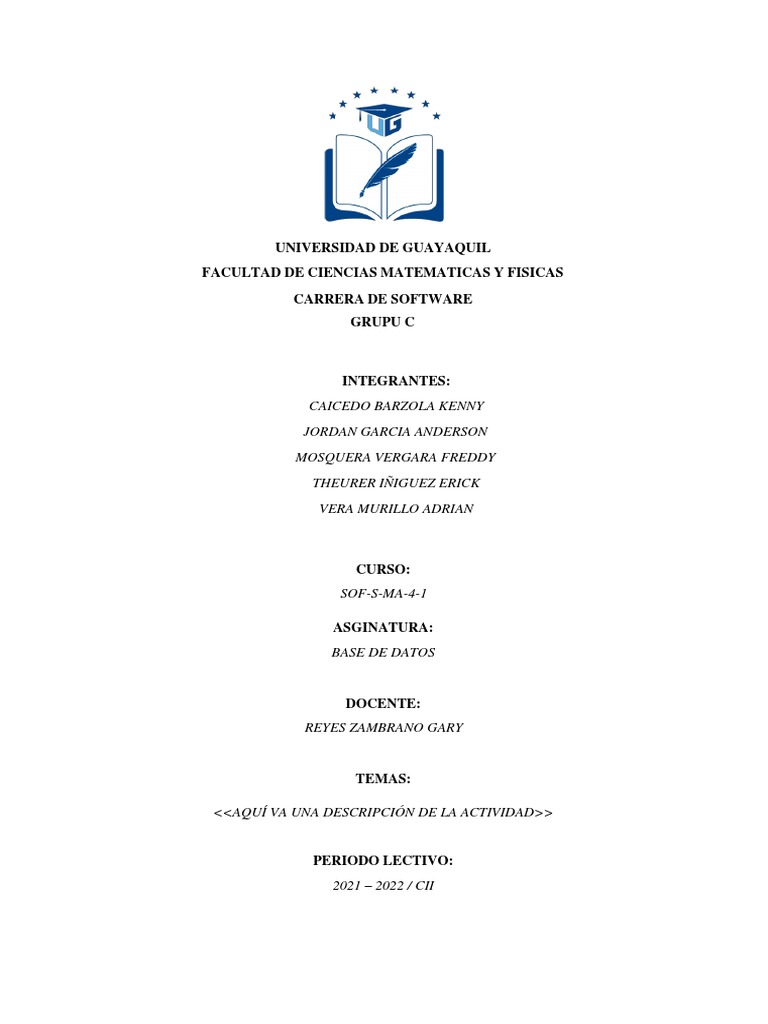

UNIVERSIDAD DE GUAYAQUIL

FACULTAD DE CIENCIAS MATEMATICAS Y FISICAS

CARRERA DE SOFTWARE
GRUPU C

INTEGRANTES:
CAICEDO BARZOLA KENNY
JORDAN GARCIA ANDERSON
MOSQUERA VERGARA FREDDY
THEURER IÑIGUEZ ERICK
VERA MURILLO ADRIAN

CURSO:
SOF-S-MA-4-1

ASGINATURA:
BASE DE DATOS

DOCENTE:
REYES ZAMBRANO GARY

TEMAS:

<<AQUÍ VA UNA DESCRIPCIÓN DE LA ACTIVIDAD>>

PERIODO LECTIVO:
2021 – 2022 / CII
EJERCICO I – CASO DE ESTUDIO “CENTRAL TELEFONICA DIGITAL”.

Una central telefónica digital controla todas las llamadas que se realizan desde sus
teléfonos, así como los servicios suplementarios (candado electrónico, llamada en
espera, etc.) que han solicitado los propietarios de estos.
De cada número telefónico se conoce el no., carne de identidad del propietario, su
nombre y dirección. Entidad implícita “cliente”.
A cada llamada realizada se le asigna un código identificador y de ella se almacena la
fecha en la que se realizó, la hora exacta que comenzó y termino además que también se
almacena el número telefónico marcado.
De los servicios suplementarios se conoce un código, una descripción y el importa
adicional a las facturas telefónicas.

ANALISIS.
ENTIDADES:
• LLAMADAS.
• CLIENTES.
• SERVICIOS_SUPLEMENTARIOS.

ATRIBUTOS:
LLAMADAS: CodigoLLamada (identificador), Fecha, HoraInicio, HoraFin,
NumeroMarcado.
CLIENTES: CarneIdentificacion(identificador), Numero, Nombre, Direccion.
SERVICIOS_SUPLEMENTARIOS: CodigoServicio (identificador), Descripcion,
ImporteAdicional.

RELACIONES Y CARDINALIDADES.
Un Cliente puede hacer muchas llamadas.
Muchos clientes pueden tener acceso muchas veces a los servicios suplementarios.
DIAGRAMA ENTIDAD-RELACION:
 UNIVERSIDAD DE GUAYAQUIL
FACULTAD DE CIENCIAS

MATEMATICAS Y FISICAS
CARRERA DE SOFTWARE
GRUPU C

INTEGRANTES:
CAICEDO BARZOLA KENNY
JORDAN GARCIA ANDERSON
MOSQUERA VERGARA FREDDY
THEURER IÑIGUEZ ERICK
VERA MURILLO ADRIAN

Tarea 6 - Ejercicios diagrama entidad-relación

Problema. El Electricista
El Electricista La empresa de suministros eléctricos “El Chispa” te encarga hacer un diseño de BD de control de stocks y facturación con los
siguientes requerimientos:
“El Chispa” vende artículos. De cada artículo se quiere guardar el código del artículo, nombre, color, medidas, fabricante y precio de venta.
Por ejemplo: E12, enchufe txuco, blanco, 9x 9 cm, Simón, 2’10 €.
Un artículo no puede ser suministrado por más de un fabricante y no queremos guardar los precios de venta antiguos, sólo el actual.
De cada fabricante queremos guardar información del código del fabricante, nombre, dirección, población, teléfono y forma de pago (al
contado, cheque o transferencia).
De cada venta “El Chispa” hace un Doc de entrega/venta, donde constan el código de entrega/venta, fecha, datos del cliente, número y
código de los artículos vendidos, precio por unidad y precio total por artículo (número de unidades x precio/unidad).
A finales de mes o cuando toque, se agrupan los albaranes hechos a un cliente en una factura donde queremos que conste: código de
factura, fecha, datos del cliente, la información de cada albarán (número y nombre de los artículos, precio por unidad y precio total por
artículo), total de la factura, forma de pago y vencimiento en caso que el pago no sea al contado. Todo albarán sólo se puede facturar una
sola vez.
De un cliente se quiere guardar el NIF, nombre, dirección, población y teléfono. Una factura pertenece únicamente a un cliente.
Tenemos un único almacén donde guardamos todos los artículos. Queremos guardar el número de artículos que tenemos en el almacén
en un momento determinado.
Los fabricantes envían artículos al almacén. Queremos guardar los envíos de entrada al almacén. Todo envío consta únicamente de un
artículo. De cada envío queremos saber la fecha, código del artículo y número de unidades enviadas. Un fabricante puede enviar el mismo
día unidades de un mismo artículo. En este caso se suma el número de unidades enviadas en la misma fecha
 total NIF
albaran forma pago
pertenece nombre

(0,1) (1,M) ALMACÉN

código FACTURA 1:M CLIENTE (0,1)
dirección
(0,1) (1,1)

datos cliente teléfono poblado

fecha
número artículos
posee 1:M M:1 almacena
1:1 tiene
precio código artículo
número artículos nombre artículos código total
fecha nombre color
(0,1) (0,M) al comprar
(0,M)
(0,1)
ALBARAN DOC. DE ENTREGA 1:M (0,M)
ARTÍCULO
datos precio de venta
código (1,M)
cliente
precio
precio total número artículo unidad fabricante
precio unitario
medidas

M:1 tiene
CARDINALIDADES:
MÍNIMAS: 0, 1 código
precio código artículo nombre
total
MÁXIMAS: 1, M fecha
código teléfono
realiza
1a1 (1,1)
(1,M) (0,1)
1aM ENVÍO A ALMACÉN 1:1 FABRICANTE
MaN datos
cliente
pago
dirección
precio cheque
número artículo unidad
población
contado
transferencia
