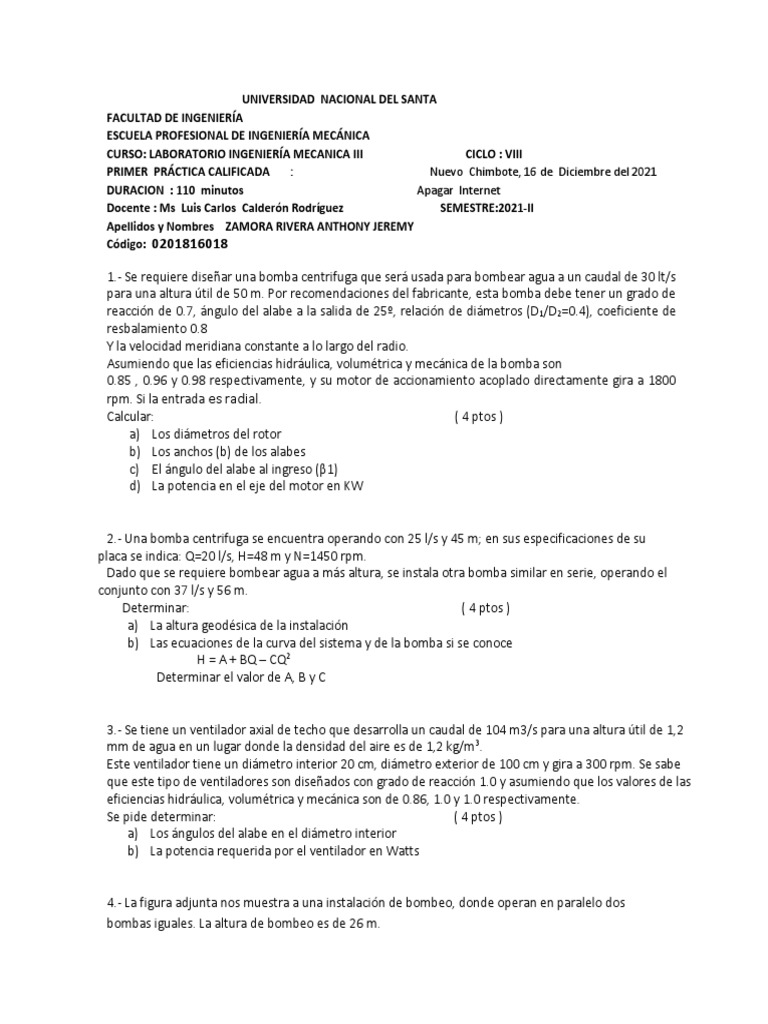

UNIVERSIDAD NACIONAL DEL SANTA

FACULTAD DE INGENIERÍA
ESCUELA PROFESIONAL DE INGENIERÍA MECÁNICA
CURSO: LABORATORIO INGENIERÍA MECANICA III CICLO : VIII
PRIMER PRÁCTICA CALIFICADA : Nuevo Chimbote, 16 de Diciembre del 2021
DURACION : 110 minutos Apagar Internet
Docente : Ms Luis Carlos Calderón Rodríguez SEMESTRE:2021-II
Apellidos y Nombres ZAMORA RIVERA ANTHONY JEREMY
Código: 0201816018

1.- Se requiere diseñar una bomba centrifuga que será usada para bombear agua a un caudal de 30 lt/s
para una altura útil de 50 m. Por recomendaciones del fabricante, esta bomba debe tener un grado de
reacción de 0.7, ángulo del alabe a la salida de 25º, relación de diámetros (D1/D2=0.4), coeficiente de
resbalamiento 0.8
Y la velocidad meridiana constante a lo largo del radio.
Asumiendo que las eficiencias hidráulica, volumétrica y mecánica de la bomba son
0.85 , 0.96 y 0.98 respectivamente, y su motor de accionamiento acoplado directamente gira a 1800
rpm. Si la entrada es radial.
Calcular: ( 4 ptos )
a) Los diámetros del rotor
b) Los anchos (b) de los alabes
c) El ángulo del alabe al ingreso (β1)
d) La potencia en el eje del motor en KW

2.- Una bomba centrifuga se encuentra operando con 25 l/s y 45 m; en sus especificaciones de su
placa se indica: Q=20 l/s, H=48 m y N=1450 rpm.
Dado que se requiere bombear agua a más altura, se instala otra bomba similar en serie, operando el
conjunto con 37 l/s y 56 m.
Determinar: ( 4 ptos )
a) La altura geodésica de la instalación
b) Las ecuaciones de la curva del sistema y de la bomba si se conoce
H = A + BQ – CQ2
Determinar el valor de A, B y C

3.- Se tiene un ventilador axial de techo que desarrolla un caudal de 104 m3/s para una altura útil de 1,2
mm de agua en un lugar donde la densidad del aire es de 1,2 kg/m3.
Este ventilador tiene un diámetro interior 20 cm, diámetro exterior de 100 cm y gira a 300 rpm. Se sabe
que este tipo de ventiladores son diseñados con grado de reacción 1.0 y asumiendo que los valores de las
eficiencias hidráulica, volumétrica y mecánica son de 0.86, 1.0 y 1.0 respectivamente.
Se pide determinar: ( 4 ptos )
a) Los ángulos del alabe en el diámetro interior
b) La potencia requerida por el ventilador en Watts

4.- La figura adjunta nos muestra a una instalación de bombeo, donde operan en paralelo dos
bombas iguales. La altura de bombeo es de 26 m.
Se solicita lo siguiente: ( 5 ptos )
a) El caudal total de bombeo en l/s
b) La potencia total consumida en HP
c) La pérdida de carga en el punto de operación en m
d) La ecuación del sistema
e) Verifique Ud. si la altura de succión indicada es correcta o no, la perdida en cada tubería de
succión es de 0.6 m.
La Solución Grafica

5.- El rodete de una bomba Axial tiene un diámetro medio de 2150 mm y gira a 85 rpm.
Para dicho diámetro, el ángulo del alabe a la entrada es 11º y a la salida 14º, si la eficiencia
hidráulica es
de 85 %. Entrada radial.
Se solicita: ( 3 ptos )
a) Calcular la altura manométrica (efectiva) de la bomba.
b) El número de alabes del rotor si CS = 0.8 y la longitud de la cuerda es de 1023 mm
Comente su solución e ilustre con esquemas.
