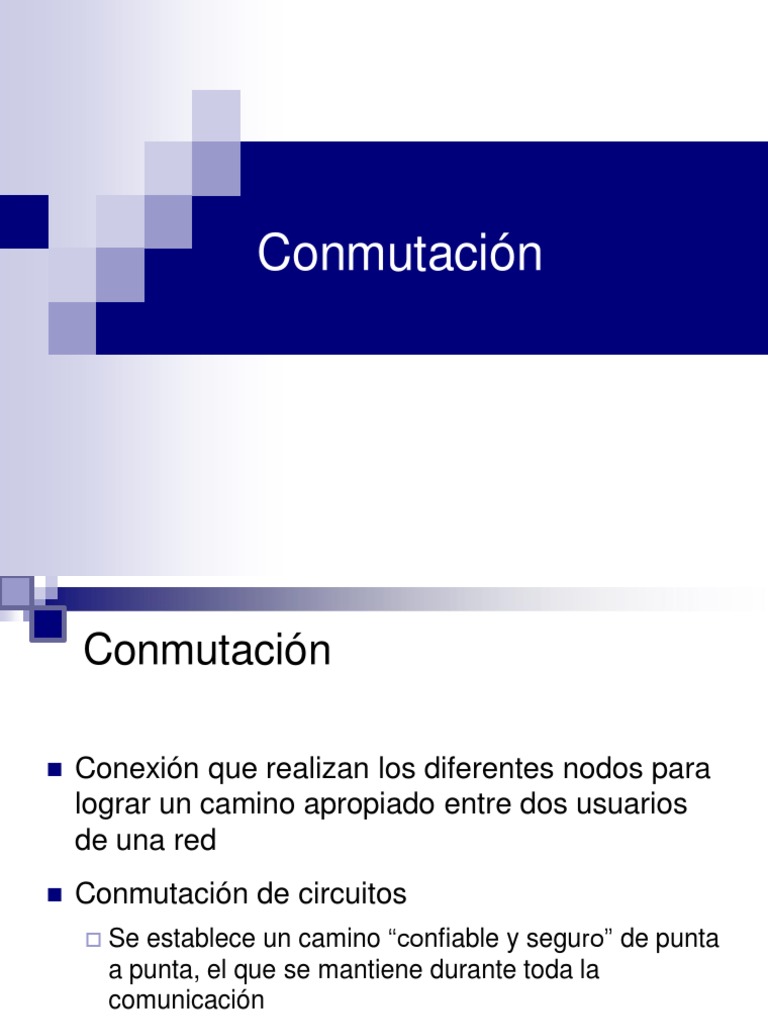

Conmutación
Conmutación
◼ Conexión que realizan los diferentes nodos para
lograr un camino apropiado entre dos usuarios
de una red
◼ Conmutación de circuitos
Se establece un camino “confiable y seguro” de punta
a punta, el que se mantiene durante toda la
comunicación
◼ Conmutación de paquetes
Cada mensaje es enviado sin establecer previamente
• una conexión entre origen y destino 55
Conmutación
Selección Conexión
Usuario “A” Usuario “B”
◼ Es el proceso para establecer una conexión
individual desde un punto de entrada (Usuario
“A”), hacia un punto de salida (Usuario “B”)
3
Evolución de la conmutación
◼ Manual
◼ Automática analógica
◼ TDM Digital
◼ IP
Step-by-step (Solenoid Stepper Switch )
10 GB Ethernet Switch Chip 1024 x 1024 channel TDM switch
4
Centrales de conmutación
públicas
◼ Capacidad
Generalmente atienden a 10.000+ usuarios
◼ Alcance
Locales
De Tránsito
Internacionales
Celulares
5
Red de conmutación pública
6
Centrales de conmutación
privadas
◼ Antecedentes….
“Key Systems” (“Sistemas de Teclas”):
◼ Sistemas electromecánicos, que comenzaron a difundirse en
la década de 1920
◼ Consistían en conectar varias líneas urbanas a distintos
botones o teclas de un mismo aparato telefónico.
7
Centrales de conmutación
privadas
◼ “PBX” (“Private Branch Exchange”):
Centralizan en una “caja” las líneas urbanas y los
“internos”, o teléfonos.
Cada teléfono se conecta con un par (o dos pares) a
la PBX.
Las primeras PBX eran sistemas electromecánicos.
Luego evolucionaron a tecnología digitales
Actualmente hay una fuerte tendencia hacia las “Soft
PBX” o “IP PBX”
8
Centrales de conmutación
privadas
◼ PBX – Private Branch Exchange
◼ Capacidad
De pocos usuarios
hasta 10.000+
usuarios
◼ Soportan gran
variedad de teléfonos
e interfaces
◼ Evolucionando a
sistemas “full IP”
9
•Transmisión y
Transporte
Conceptos Básicos de
Telefonía
Transmisión y Transporte
◼ La transmisión es el proceso de transportar
información entre dos puntos de una red
◼ En las redes de telecomunicaciones, los
sistemas de transmisión interconectan puntos
distantes, por ejemplo, centrales telefónicas
Entreellas es necesario enviar un gran número de
canales
11
Medios físicos
◼ Pares de cobre
◼ Cables coaxiales
◼ Fibras ópticas
◼ Comunicaciones por Satélites
◼ Radio enlaces
12
Historia
◼ Las primeras tecnologías de transmisión y
transporte estaban basadas en tendidos de
cables de cobre, generalmente utilizando cables
multipares
◼ El primer satélite de comunicaciones fue puesto
en órbita por la empresa AT&T, en 1962
◼ Sobre la década de 1980 se extendieron los
tendidos de fibras ópticas, diseñadas
originalmente en la década de 1970.
13
Historia
◼ El primer cable de fibra óptica transatlántico, el
TAT-8, fue tendido en 1988, con una capacidad
de 40.000 conversaciones
◼ El (prácticamente) ilimitado ancho de banda de
las fibras ópticas la ha convertido en el medio de
transporte mayormente utilizado actualmente
para los sistemas de transmisión de
telecomunicaciones
14
Transmisión digital TDM
◼ La tecnología digital TDM permitió la
multiplexación de varios canales de voz en
“tramas digitales”, las que conforman “jerarquías
digitales”
PDH: Plesiochronous Digital Hierarchy, o Jerarquía
Digital Plesiócrona
SDH: Synchronous Digital Hierarchy, o Jerarquía
Digital Sincrónica
15
PDH
16
SDH
C Containers
VC Virtual Containers
TU Tributary Unit
TUG Tributary Unit Group
AU Administrative Unit
AUG Administrative Unit Group
STM Synchronous Transport Module
17
Transmisión en redes de
paquetes
◼ Actualmente las redes de paquetes se usan
para transportar servicios telefónicos, voz, video
y otros medios multimedios tanto a demanda
como en tiempo real
◼ Dentro de las tecnologías de transporte se
destaca MPLS (Multi Label Protocol Switching)
Protocolo de transporte de paquetes en una posición
dominante frente a los demás. IETF RFC 3031
Permitió el desarrollo de “routers en hardware” con
mayor capacidad que los IP
18
Sincronismo
Conceptos Básicos de
Telefonía
Sincronismo
◼ Para poder decodificar apropiadamente la
información digital transmitida en las redes de
telecomunicaciones es necesario establecer
técnicas de sincronismo
◼ Para ello se emplea una red de relojes
Generalmente extendidos sobre un área
geográficamente amplia
◼ Se sincroniza tiempo y frecuencia todos los
relojes de la red, utilizando la propia red de
transporte
20
Tipos de Relojes
ESTRATO PRECISION HOLDOVER RELOJ
1+ 1x10-15 N/A Masa de Hidrógeno
1 1x10-11 N/A Patrón de Cesio o GPS (PRC
Primary Reference Clock)
2 1x10-8 1x10-10/día Osciladores de Rubidio (PRC
Primary Reference Clock)
3 1x10-6 3.7x10-7/día Osciladores de Cristal Cuarzo
(Esclavo)
4 1x10-5 N/A Osciladores implementados
con circuitos
21
Distribución de sincronismo en
redes TDM
22
Distribución de sincronismo en
redes de datos
◼ SyncE (Synchronous Ethernet)
Transmisión de información de reloj para recuperar
frecuencia
◼ NTP (Network Time Protocol
Transmisión de estampas de tiempo, recuperación de
tiempo y frecuencia.
◼ PTP (Precision Time Protocol
Transmisión de estampas de tiempo, recuperación de
frecuencia, tiempo y fase.
23
Señalización
Conceptos Básicos de
Telefonía
Señalización
◼ Para establecer una comunicación telefónica
entre dos dispositivos, es necesario
implementar protocolos de señalización
Permiten indicar el número discado, la atención de
una llamada, etc.
◼ Esta necesidad de señalización ha estado
presente desde los orígenes de la telefonía
Ha evolucionado, con el crecimiento de las redes y la
evolución de las tecnologías.
◼ La señalización existe a todos los niveles en las
redes de telecomunicaciones y de telefonía
25
Señalización
◼ Entre centrales y teléfonos
◼ Entre centrales públicas y centrales privadas
◼ Entre centrales públicas
◼ Entre centrales privadas
26
Señalización entre centrales y
teléfonos
◼ Analógica
Ya vista al comienzo del módulo
◼ Digital
Estándar: ISDN
Propietaria: Usada típicamente en sistemas
corporativas PBX
◼ IP
Estándar: H.323, SIP
Propietaria: Usada típicamente en sistemas
corporativas PBX
27
ISDN (Integrated Services Digital
Networks) Central Telefónica
Teléfono ISDN
BRI
(Basic Rate Interface)
28
ISDN (Integrated Services Digital
Networks)
29
SIP (Session Initiaton Protocol)
Sistema Telefónico
IP
INVITE con SDP
100 Tryinig
180 Ringing
200 OK con SDP
ACK
RTP Audio G.729
Teléfono IP RTP Video MPEG-1
SIP
BYE
200 OK
30
Señalización entre centrales
públicas y centrales privadas
◼ Analógica
La central privada es vista como un “teléfono” por la central
• pública
◼ Digital
ISDN
◼ Servicio Básico (BRI)
◼ Servicio Primario (PRI)
R2
◼ IP
El protocolo SIP está comenzando a ser utilizado por los
operadores de telefonía pública para brindar servicios de acceso
a la red por VoIP
31
Señalización entre centrales
públicas
◼ La red de señalización entre centrales públicas
más difundida es la conocida como SS7
(Signaling System Number 7).
◼ Es típicamente el sistema de señalización
actualmente utilizado internamente en las redes
ISDN, celulares y IN (“Inteligent Networks” o
“Redes Inteligentes”).
32
SS7
◼ Incluye los siguientes componentes
SSP (Service Switching Point)
◼ Son los nodos encargados de conectar los terminales de la
red
STP (Signaling Transfer Point)
◼ Son ruteadores de señalización SS7. Deciden la ruta a tomar
para cada mensaje de señalización SS7
SCP (Signaling Control Point)
◼ Brindan servicios de almacenamiento y procesamiento de
datos, como por ejemplo la facturación (“Billing”), traducción
de números (por ejemplo 0800, 0900), etc
33
SS7
34
SIGTRAN
◼ El nombre proviene de “SIGnaling TRANsport”
◼ Es un nuevo protocolo de señalización, que
básicamente paquetiza la señalización SS7 y la
envía sobre redes de paquetes basadas en IP
◼ Utiliza el protocolo SCTP (Stream Control
Transmission Protocol) definido en el RFC 4960.
35
Redes de Telecomunicaciones
Señalización
Central de
Red de Acceso Conmutación
Local
Terminal
Telefónico Fijo Transmisión y
Sincronismo Transporte PBX
Corporativa
Red de
Acceso Central de Central de
Conmutación Conmutación
Celular Local
Núcleo
de Red
Red de
Señalización
Acceso
Terminal
Celular
36
