SECUENCIADOR DE LUCES

Un secuenciador de luces es un circuito que maneja una determinada cantidad de lámparas

distribuidas en distintas formas para dar la sensación visual de luces en movimiento.

Antes de la aparición de los circuitos integrados digitales, estos secuenciadores se construían con un
motor de baja velocidad que llevaba en su eje una escobilla, la cual activaba secuencialmente unos
contactos eléctricos fijos situados a su alrededor.

Estos contactos servían de interruptores para las lámparas. Este sistema funciona bien pero tiene la
desventaja del desgaste mecánico de los contactos, lo cual, con el tiempo produce un mal
funcionamiento del circuito.

Descripción del Proyecto

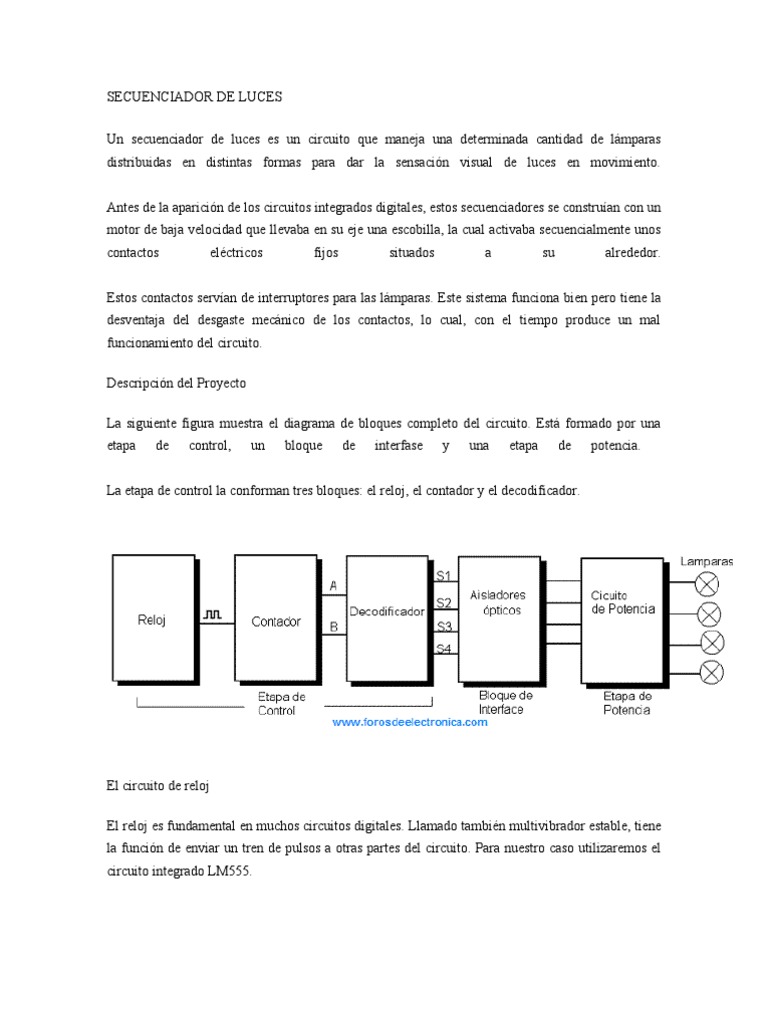

La siguiente figura muestra el diagrama de bloques completo del circuito. Está formado por una
etapa de control, un bloque de interfase y una etapa de potencia.

La etapa de control la conforman tres bloques: el reloj, el contador y el decodificador.

El circuito de reloj

El reloj es fundamental en muchos circuitos digitales. Llamado también multivibrador estable, tiene
la función de enviar un tren de pulsos a otras partes del circuito. Para nuestro caso utilizaremos el
circuito integrado LM555.
El circuito contador

Un contador es un conjunto de flip-flops conectados de tal manera que se producen secuencias

ordenadas de unos y ceros alternadamente. De esta forma se realiza un conteo en sistema binario.

Dentro de los diferentes tipos existen contadores BCD o de décadas, esto es, los que cuentan desde
0000 (cero decimal) hasta 1001 (nueve). Hay también circuitos que cuentan en binario, en
hexadecimal y en otros códigos.

Para nuestro diseño, sólo necesitaremos contar hasta cuatro (de O a 3) en eventos, ya que el
secuenciador es de cuatro canales.

El decodificador

Un decodificador recibe un código de entrada (generalmente binario) y lo reconoce activando una

sola de sus líneas de salida o produciendo otro código.

El decodificador para este secuenciador de luces se ha preferido hacer con compuertas. De esta
forma el circuito resulta más económico.

Interfase y Potencia

Para manejar lámparas incandescentes de 110 V y otras cargas que trabajan con mayores niveles de
corriente y de voltaje, debe utilizarse una interfase.

La interfase tiene por objeto acoplar las características eléctricas de los circuitos de control y de
potencia con el fin de hacerlos compatibles. Una de las mejores formas de lograr esta
compatibilidad es utilizando optoacopladores.

La etapa de interfase de nuestro proyecto empleara cuatro (4) optoacopIadores para aislar
óptimamente el circuito de control del circuito de potencia.

El triac que usaremos es el 2N6075 que puede impulsar cargas de corriente alterna hasta de 600V
con consumos de corriente no superiores a 4 A.

La máxima potencia que puede manejar un canal de 110V se obtiene de la siguiente manera:
P=VI = 110V x 4A=440W

Para determinar el numero de lámparas que puede impulsar cada canal, se divide la potencia total
entre la potencia de cada lámpara.

440W / 25W = 17.6

Según este resultado se puede usar 17 lámparas de 25W por canal, es decir 68 lámparas en total.

Si deseamos un mayor numero de lámparas, lo que se hace es cambiar el triac por uno mas potente
(6A o 10A).

Sn son las salidas de la etapa de control. (n=1,2,3,4)

Podemos ver en la sección del circuito que se le pone un fusible como medida de protección ya que
estamos trabajando con potencia, entonces el sistema por lo menos debe tener un fusible en general.
Si ampliaríamos el sistema nos tocaría instalar un fusible por canal.

Para calcular la corriente del fusible se utiliza lo siguiente:

I fusible= 1.25 x I circuito

I fusible= 3,4 A
Como este valor no es comercial, debe usarse un fusible ligeramente mayor.
 click para ampliar

Lista de Materiales

1 resistencia de 4,7K R1
4 resistencias de 1K R2-R5
4 resistencias de 560 R6-R9
4 resistencias de 220 R10-R13
1 potenciómetro de 100K P1
1 condensador de 4,7uF/16V C1
1 circuito integrado 555 IC1
1 circuito integrado 74LS73 IC2
1 circuito integrado 74LS00 IC3
1 circuito integrado 74LS02 IC4
4 optoacopladores MOC3011 IC5-IC8
4 LED D1-D4
4 Triacs 2N6075 TR1-TR4
1 interruptor de 125V/20A S1
1 fusible de 20A
Lámparas de 25W

Control electrónico por sonido (aplauso)

Este circuito tiene la cualidad de activar o desactivar algún dispositivo conectado a él, mediante dos
aplausos consecutivos.

Aplicaciones para este circuito pueden ser: activación / desactivación de lámparas, calentadores de
agua, etc.

Funcionamiento del circuito

Cuando un aplauso es detectado por el micrófono (MIC), la señal se transmite a la entrada inversora
del amplificador operacional.

El amplificador operacional compara sus dos entradas y envía una señal, cuando hay señal en el
micrófono, que dispara al temporizador 555 que está configurado como multivibrador monostable.

El pulso de salida del 555 activa las dos entradas de reloj de los 2 flip-flop tipo D del integrado
4013.

El 4013 está configurado como contador de 3 estados, entonces serán necesarios dos aplausos antes
que la salida Q1 del flip-flop pase al estado alto y active el transistor Q1, que a su vez activará el
Relé RLA.

El Relé que se presenta en el diagrama es de 5v y es necesaria la inclusión del resistor de 220

ohmios en serie para poder utilizarlo con 9 voltios. El diodo D1 se utiliza para proteger al transistor
Q1.

El diagrama es:
Lista de materiales del control electrónico por sonido

-IC1: amplificador operacional 741

-IC2: temporizador 555
-IC3: Flip-Flop tipo D Dual 4013
-Q1: transistor NPN: 2N2222 (NTE123)
-D1: diodo 1N4001
-Capacitores C1, C2, C3, C4 = 0.1uF
-Capacitor electrolítico C5 47uF
-Resistores R1, R2, R4, R5, R10 = 10K
-Resistores R7, R9 = 100M
-Resistor R6 = 150M
-Resistor R8 = 1M
-Resistor R11 = 220
- Potenciómetro = 100K
- 1 micrófono (puede ser de los que se utilizan en grabadoras), 1 relé 5V, 1 batería 9V

Nota: El circuito que se presenta con la idea de que sea conectado a una batería cuadrada de 9
voltios, pero se puede conectar sin dificultad a una fuente de 12 VDC. En este caso se puede
reemplazar el relé del gráfico con uno de 12 voltios y se elimina el resistor de 220 ohmios.
