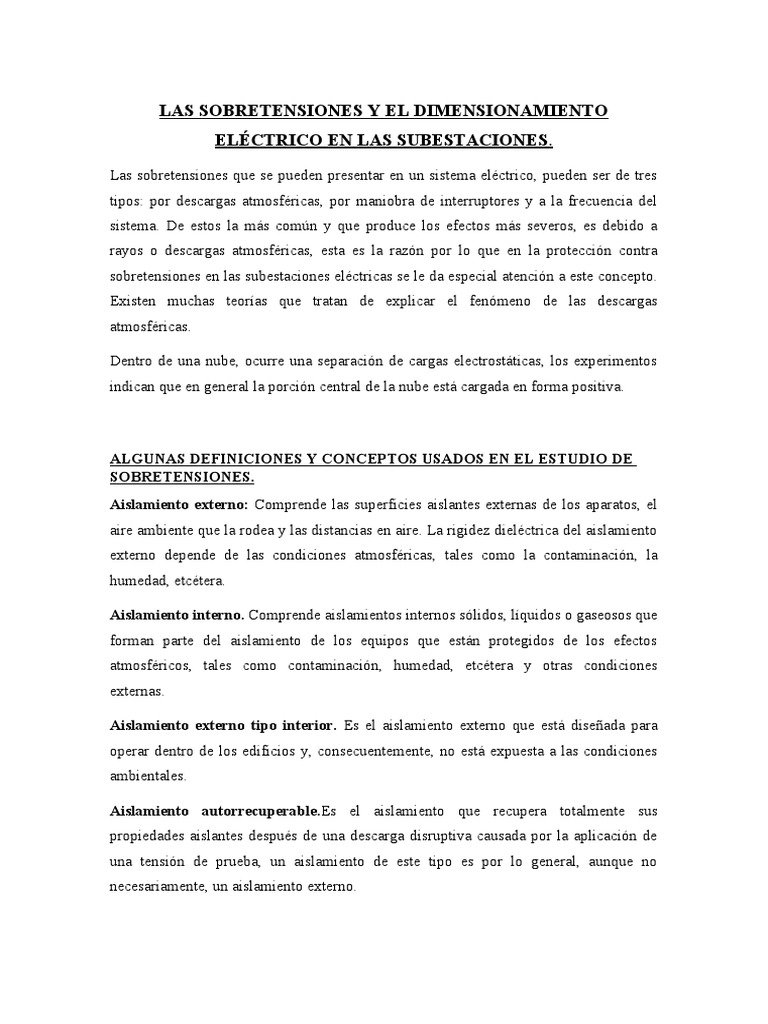

LAS SOBRETENSIONES Y EL DIMENSIONAMIENTO

ELÉCTRICO EN LAS SUBESTACIONES.

Las sobretensiones que se pueden presentar en un sistema eléctrico, pueden ser de tres
tipos: por descargas atmosféricas, por maniobra de interruptores y a la frecuencia del
sistema. De estos la más común y que produce los efectos más severos, es debido a
rayos o descargas atmosféricas, esta es la razón por lo que en la protección contra
sobretensiones en las subestaciones eléctricas se le da especial atención a este concepto.
Existen muchas teorías que tratan de explicar el fenómeno de las descargas
atmosféricas.

Dentro de una nube, ocurre una separación de cargas electrostáticas, los experimentos
indican que en general la porción central de la nube está cargada en forma positiva.

ALGUNAS DEFINICIONES Y CONCEPTOS USADOS EN EL ESTUDIO DE

SOBRETENSIONES.
Aislamiento externo: Comprende las superficies aislantes externas de los aparatos, el
aire ambiente que la rodea y las distancias en aire. La rigidez dieléctrica del aislamiento
externo depende de las condiciones atmosféricas, tales como la contaminación, la
humedad, etcétera.

Aislamiento interno. Comprende aislamientos internos sólidos, líquidos o gaseosos que

forman parte del aislamiento de los equipos que están protegidos de los efectos
atmosféricos, tales como contaminación, humedad, etcétera y otras condiciones
externas.

Aislamiento externo tipo interior. Es el aislamiento externo que está diseñada para
operar dentro de los edificios y, consecuentemente, no está expuesta a las condiciones
ambientales.

Aislamiento autorrecuperable.Es el aislamiento que recupera totalmente sus

propiedades aislantes después de una descarga disruptiva causada por la aplicación de
una tensión de prueba, un aislamiento de este tipo es por lo general, aunque no
necesariamente, un aislamiento externo.
Aislamiento no autorrecuperable.Es el aislamiento que pierde sus propiedades
aislantes o que no las recupera completamente después de una descarga disruptiva
causada por la aplicación de una tensión de prueba, un aislamiento de este tipo es por lo
general, aunque no necesariamente, un aislamiento interno.

Sistema con neutro aislado. Es un sistema cuyo neutro no tiene ninguna conexión
intencional a tierra, excepto a través de aparatos de señalización, de medición o de
protección, de muy alta impedancia.

Sistema con neutro conectado a tierra. Es un sistema cuyo neutro está conectado a
tierra, ya sea directamente o a través de una resistencia o una resistencia de un valor
suficientemente bajo.

Factor de falla a tierra (F.F.T.). Es un punto seleccionado de un sistema trifásico (por

lo general el punto de instalación de un equipo) y para una configuración dada de un
sistema con neutro conectado a tierra, el factor de falla a tierra se define de acuerdo a la
siguiente expresión:

Valores eficaces a la frecuencia del sistema. Cuando las sobretensiones se miden en

varias condiciones durante las pruebas sobre un sistema o sobre un sistema o sobre un
modelo equivalente, puede ser conveniente referir estas sobretensiones a la tensión de
fase a tierra, antes y después de la operación de maniobra del interruptor.

Sobretensiones por maniobra. Para una sobretensión de fase a tierra a fase a fase en
un punto dado del sistema, debida a una operación especifica de maniobra de
interruptores, falla u otra causa, la forma como puede referirse, para los propósitos de
coordinación de aislamiento.

Sobretensión por rayo. Para la sobretensión de fase o tierra o de fase a fase, en un

punto dado del sistema, debido a una descarga atmosférica (rayo) o alguna otra causa, la
forma como puede referirse para los propósitos de coordinación de aislamiento.

Sobretensión estadística por maniobra (o por rayo). Es una sobretensión por

maniobra (o rayo), aplicada a un equipo como resultado de un evento de tipo específico
sobre el sistema (energización de líneas, recierre, ocurrencia de fallas, descargas
atmosféricas, etcétera).
Sobretensión temporal. Es una sobretensión oscilatoria de fase a tierra, o de fase a fase
en un punto dado de un sistema, que tiene una duración relativamente grande, la cual no
está amortiguada o tiene un débil amortiguamiento.

Tensión resistente al impulso estadístico por maniobra (o por rayo). Es el valor

cresto de una tensión de prueba al impulso por maniobra (o por rayo), para lo cual el
aislamiento bajo condiciones especificada, muestra una probabilidad resistente igual a
una probabilidad de referencia especificada.

Esta probabilidad de referencia se selecciona como el 90% de una distribución normal

(o de Gauss).

Tensión resistente al impulso convencional por maniobra (o por rayo). Es el valor

de una tensión de prueba al impulso por maniobra (o por rayo) para el cual un
aislamiento no debe presentar ninguna descarga disruptiva cuando se somete a un
número especificado de estos impulsos bajo condiciones especificados. Este concepto se
aplica a los aislamientos no autorecuperables.

Tensión resistente al impulso nominal por maniobra (o por rayo). Es el valor cresta
dado de una tensión resistente al impulso, por maniobra (o por rayo) que caracteriza a
los aislamientos de un equipo con respecto a las pruebas resistentes.

Tensión resistente nomial de corta duración a la frecuencia del sistema (60Hz).

Es el valor eficaz de una tensión senoidal a la frecuencia del sistema que el equipo debe
soportar para las pruebas realizadas bajo condiciones especificado y para un tiempo
especificado que generalmente no excede a un minuto.

Nivel de aislamiento nominal:

a) Para equipos con tensión máximo d diseño, igual o mayor a 3020 kv, es la
tensión resistente por impulso nominal de maniobra y por rayo.
b) Para equipos con tensión máximo de diseño menor de 300 kv, es la tensión de
impulso nominal por rayo y la tensión resistente de corta duración a la
frecuencia del sistema.
EL DIMENSIONAMIENTO Y LA PROTECCION DEL AISLAMIENTO EN
LAS SUBESTACIONES.

El equipo eléctrico de las subestaciones eléctricas está sujeto a condiciones anormales.

Como resultado de las descargas atmosféricas directa a las ondas de sobretensión que
viajan a través de los conductores y las fallas en el sistema, estas condiciones anormales
producen sobretensiones.

La protección proporcionada para la subestación y el equipo de la misma, se puede

dividir en dos partes principales:

- Protección contra ondas de sobretensión. Usada para proteger al equipo contra

daño por sobre tensiones por ondas de rayo, ondas de maniobra de interruptores
y fallas en el sistema.
- Protección contra descargas directas, usada para proteger al equipo contra
descargas directos del rayo.

DISTANCIA ELECTRICAS DE NO FLAMEO EN AIRE.

a) Aislamiento de fase a tierra.

Se refiere al aislamiento de una fase cualquiera con relación a los puntos conectados a
tierra. Esta caracterizado por una tensión relacionada con una distancia a tierra, que se
verifica por medio de procedimientos convencionales y reproducibles en laboratorios,
que se expresa en las normas como distancia de aislamiento en el aire, que es necesaria
para definir los aspectos de seguridad.

b) Aislamiento de fase a fase.

El aislamiento entre fases debe garantizar un comportamiento dieléctrico que relacione

la tensión con la distancia en aire, sin considerar ningún elemento a tierra entre los
conductores de fase. En las subestaciones, la distancia de aislamiento entre fases resulta
de las condiciones de la instalación y frecuentemente se refiere a los equipos, aunque no
dependa de estos.

CONCEPTOS BASICOS PARA EL DISEÑO DEL AISLAMIENTO EN AIRE.

Tensión critica de flameo (VCF o CFO). La tensión critica de flameo es el valor de

tensión al cual se tiene una probabilidad de flameo del 50% y los valores usados para
diseño corresponden a los niveles básicos de aislamiento, que son cantidades inferiores
al VCF o el VCS, y que darían probabilidades de flamea máximas del 10%, se espera
que no se produzca flameo por lo menos en un 90% de las veces.

Tensión máxima de diseño (Vd). La tensión máxima de diseño del equipo es el valor
eficaz de tensión más alta entre fases, para el cual está diseñado el equipo con respecto a
su aislamiento y a otras características asociadas con esta tensión, en las normas
relativas al equipo.

Corriente nominal (In). Corriente nominal es el valor de corriente que circula por una
instalación o sistema eléctrica en condiciones normales de operación y con carga
nominal a su factor de potencia establecida.

Corriente máxima de operación continua (MCOV). La corriente máxima de

operación continua es el valor máximo admisible de corriente que se prevé en
condiciones normales de operación (sin falla) en una instalación o sistema eléctrico.

Nivel básico de aislamiento (NBA). El nivel vasco de aislamiento a nivel de onda

completa es el nivel de tensión que el aislamiento de un equipo eléctrico puede soportar
repetidamente sin que se presente la descarga disruptiva.

Nivel básico de aislamiento al impulso por rayo (NBI). El nivel básico de aislamiento
al impulso por rayo, es la potencia eléctrica de aislamiento expresada en términos de
valores de cresta de un valor estándar de impulso al rayo.

Nivel básico de aislamiento al impulso por maniobra (NBA). El nivel básico de

aislamiento al impulso por maniobra es la potencia eléctrica de aislamiento expresada
en términos de valores de cresta de un valor estándar de impulso por maniobra.

Calculo de las distancias dieléctricas en aire.

Las distancias en aire de fase a tierra y de fase a fase deben garantizar estadísticamente
una probabilidad de flamea tal que, resulte tan baja desde el punto de vista de los
criterios de diseño adoptadas.
LOS AISLADORES EN LAS SUBESTACIONES ELECTRICAS.

Aisladores para los aparatos y equipos tipo exterior.

a) Tipos.

Los aisladores para los equipos o aparatos tipo exterior o intemperie, se usan en primer
término para soportar buses rígidos y otros equipos eléctricos que operan sobre el valor
del potencial de tierra. Los aisladores para los equipos y aparatos se fabrican
normalmente de porcelana y eventualmente en vidrio.

b) Aisladores tipo alfiler para equipos y aparatos.

Estos aisladores se fabrican con por lo menos dos faldones de distinto diámetro,
cementados juntos para satisfacer los requerimientos eléctricos, la separación y
configuración de los faldones previenen los flameos provocados por las gotas de agua.

Estos aisladores se encuentran disponibles en dos tipos: empacables o no empacables,

los aisladores sencillos no empacables o enchufables se usan normalmente en tensiones
de aplicaciones para distribución hasta 64.5 kv, para tensiones mayores a 69 kv se usan
los aisladores tipo enchufable.

c) Aisladores tipo poste o soporte para aparatos y equipos.

Los aisladores tipo poste o soporte para aparatos y equipos, son el tipo que se usa con
mayor frecuencia para la construcción de subestaciones nuevas. Los aisladores tipo
poste se fabrican de una sola pieza en porcelana, para formar con un cierto número de
discos.

d) Nivel de aislamiento al impulso (NBI) para aisladores de equipos y

aparatos.

Los aisladores para los aparatos, están disponibles con niveles básicos de aislamiento al
impulso en los valores dados
E) Distancia de fuga para aisladores de aparatos y equipos tipo exterior.

Los aisladores tipo alfiler o tipo poste para aparatos, dependen del contorno del material
aislante para satisfacer la distancia de fuga requerida, la ruptura de un faldón o campana
en un aislador puede reducir fuertemente la distancia de fuga y posiblemente causar
flamea en el aislador.

La ruptura de un faldón sobre un aislador tipo poste, usualmente no debe producir

flamea en el aislador, dado que solo se destruye un pequeño porcentaje de la distancia
de fuga total comparado con otros aisladores, como el tipo alfiler.

F) La resistencia mecánica para aisladores de aparatos tipo exterior.

La mayoría de los aisladores para aparatos y equipos, se encuentran disponibles en

varias capacidades de esfuerzo mecánico.

El diseño y fabricación de los aisladores tipo poste para aparatos, debe permitir las
posiciones de montaje vertical y suspendido.

Para la mayoría de las aplicaciones, el esfuerzo en cantiliver es la característica

mecánica más importante, dependiendo de la aplicación del aislador, algunas de las
otras características pueden ser importantes y deberían ser tomadas en cuenta. Estas
características incluyen el esfuerzo de tensión, la resistencia o la compresión y el
esfuerzo tensional.
AISLADORES DE SUSPENSIÓN.

a) Tipos.

Los aisladores de suspensión se usan como aislamiento y soporte para los buses (barras)
flexibles en las subestaciones. Los aisladores de suspensión se encuentran disponibles
en varias formas para satisfacer los requerimientos individuales. Los aisladores de
remote tipo distribución se pueden usar en los voltajes de distribución poro los buses
tipo flexible. Los aisladores de suspensión tipo convencional, se usan normalmente poro
los buses tipo flt11lble y se pueden suministrar poro su fijación mecánica con dimo o
bolo, los más comunes son los denominados tipo estándar de 25.4 cm (10 pulgadas) de
diámetro por 14.6 cm de altura.

b) Características eléctricas de los aisladores tipo suspensión.

Para satisfacer las características eléctricas necesarias en cada aplicación. Los aisladores
tipo suspensión se conectan en serie, formando cadenas de aisladores.

LOS EFECTOS AMBIENTALES.

Se entiende por efectos ambientales a los producidos por el efecto de la contaminación

ambiental aérea sobre los aislamientos externos. En este caso se hace uso de las
recomendaciones de la Comisión internacional de Electrotecnia para identificar las
características contaminantes de una región y establecer las distancias de fugo
correspondientes para fines de diseño del aislamiento.

DISTANCIAS DE SEGURIDAD.
Las normas nacionales e internacionales recomiendan las denominadas de seguridad,
basándose en los trabajos reportados por los comités de seguridad, basándose en los
trabajos reportados por los comités de estudio, como el No. 23 de la IEC, en donde se
hacen consideraciones relacionadas con la seguridad del personal para la operación y
mantenimiento de una subestación eléctrica, especialmente los de alta tensión; partiendo
de la base de que los denominadas partes vivas, deben quedar siempre fuera del alcance
del personal, para la que:
 a) Las partes vivas se pueden colocar fuera del alcance del personal, usando
distancias de zonas de trabajo y circulación suficientemente grandes para evitar
contactos eléctricos.
b) Las partes vivas se pueden hacer inaccesibles por medio del uso de barreras o
cercas de aislamiento al equipo o partes vivas de la instalación.
c) El uso de equipo en el que las partes vivas queden encerradas.

Para calcular las distancias de seguridad, se parte de la base de que estas se constituyen
en dos términos.

- Distancia de fase a tierra calculada de acuerdo con las formulas antes

mencionadas.
- El segundo término, se obtiene sumando la distancia de fase a tierra, una
distancia que depende de aspectos fisiológicos como la talla de las personas y las
características de los trabajos de mantenimiento y operaciones a realizar.

Para el establecimiento de las distancias de seguridad, se deben considerar los siguientes

casos:

a) Maniobras de los operadores a personal en cualquier punto de la instalación.

b) Circulación de personal en la subestación.
c) Circulación de vehículos por la subestación.

ZONAS DE MANTENIMIENTO.

Uno de los aspectos importantes del arreglo de las subestaciones eléctricas, es la

determinación de las zonas de mantenimiento del equipo, por lo que es necesario tener
una idea clara de cómo los distintos equipos integrantes se agrupan, cono se debe aislar
y separar físicamente de la vecindad de los equipos o partes vivas.

Algunas de las zonas de mantenimiento, es el área de interruptores que requiere

frecuentemente mayor mantenimiento que otros equipos.

En un sistema con arreglo de barras simple, se pueden identificar básicamente tres zonas
de mantenimiento.

- La zona del interruptor.

- La zona de las barras, incluyendo a los aisladores de soporte.
- La zona de alimentador, incluyendo los aisladores del alimentador y el equipo
que se encuentra del lado del alimentador.
