Excavator  Excavator  336  SP9

 Dashboard  Piezas  Reparar  Servicio

Spool GP-Swing

555-8147
Grupo De Válvula De Control -Auxiliary

488-7773
Grupo De Cubierta De Extremo De Vál…
   1 de 3 
562-8921
Spool GP-Bucket
REFER TO ALL ILLUSTRATIONS OF
578-5868 16 14 THIS GROUP FOR AUXILIARY VIEWS

Grupo De Carrete De Válvula De Control

16
17
515-5785 (Type 1)
Grupo De Válvula De Control
12
557-7853
Grupo De Válvula De Control -Tool Con…
31
562-8917 38
10 9 23
Spool GP-Boom

504-1792
Grupo De Válvula De Control Principal -…
21 38 9 10 23
A 
504 1793
17

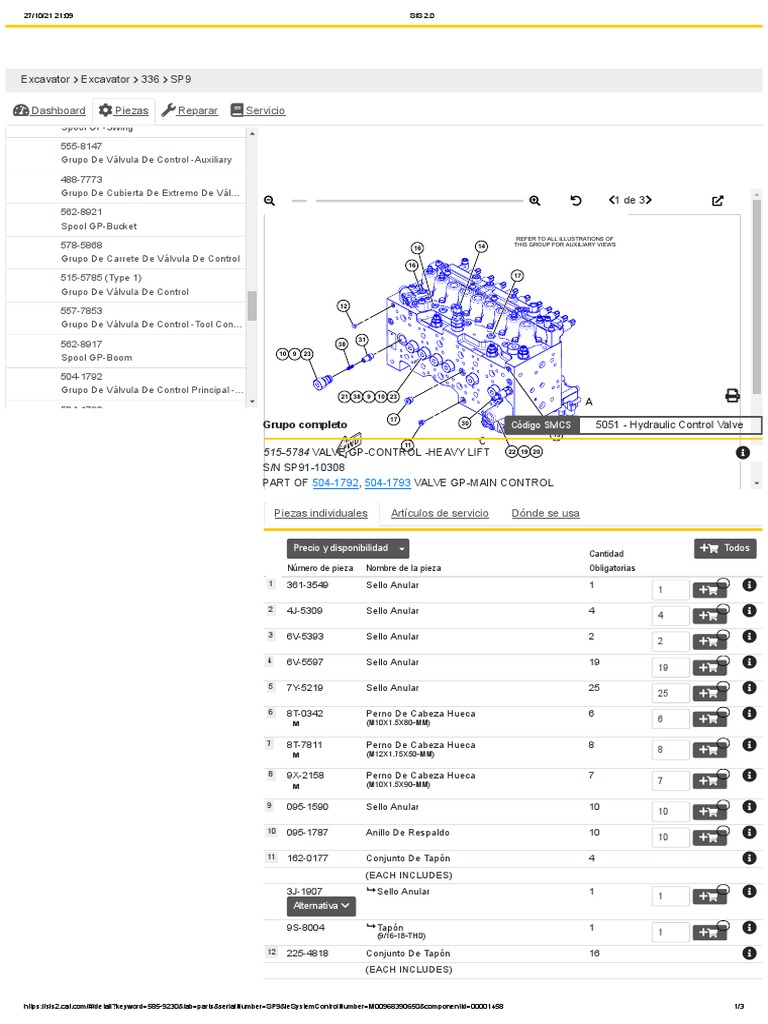

Grupo completo 30 Código SMCS 5051 - Hydraulic Control Valve
13
D 11
C
W
515-5784 VALVEF GP-CONTROL -HEAVY LIFT 22 19 20


S/N SP91-10308

PART OF 504-1792, 504-1793 VALVE GP-MAIN CONTROL

Piezas individuales Artículos de servicio Dónde se usa

Precio y disponibilidad  Todos

Cantidad
Número de pieza Nombre de la pieza Obligatorias
1 361-3549 Sello Anular 1
1  
2 4J-5309 Sello Anular 4
4  
3 6V-5393 Sello Anular 2
2  
4 6V-5597 Sello Anular 19
19  
5 7Y-5219 Sello Anular 25
25  
6 8T-0342 Perno De Cabeza Hueca
(M10X1.5X80-MM)
6
6  
M

7 8T-7811 Perno De Cabeza Hueca

(M12X1.75X50-MM)
8
8  
M

8 9X-2158 Perno De Cabeza Hueca

(M10X1.5X90-MM)
7
7  
M

9 095-1590 Sello Anular 10

10  
10 095-1787 Anillo De Respaldo 10
10  
11 162-0177 Conjunto De Tapón 4 
(EACH INCLUDES)
3J-1907 Sello Anular 1 


1 
Alternativa 

9S-8004 Tapón 1 


(9/16-18-THD) 1 

12 225-4818 Conjunto De Tapón 16 

(EACH INCLUDES)

https://sis2.cat.com/#/detail?keyword=585-9230&tab=parts&serialNumber=SP9&ieSystemControlNumber=M00968390650&componentId=00001458 1/3
27/10/21 21:09 SIS 2.0

Precio y disponibilidad  Todos

Cantidad
Número de pieza Nombre de la pieza Obligatorias

4J-7533 Sello Anular 1 


1 
Alternativa 

225-4804 Tapón 1 


1 

13 225-4820 Conjunto De Tapón 4 

(EACH INCLUDES)
3J-7354 Sello Anular 1 


1 
Alternativa 

225-4821 Tapón 1 


1 

14 323-7464 Grupo De Válvula De Alivio

(Pilot Operated)
1
1  
Y

16 366-4695 Conjunto De Tapón 5 

(EACH INCLUDES)
3J-1907 Sello Anular 1 


1 
Alternativa 

360-3679 Conector 1 

(9/16-18-THD) 1 

17 367-6003 Conjunto De Tapón 16 

(EACH INCLUDES)
3K-0360 Sello Anular 1 


1 
Alternativa 

360-3680 Tapón 1 


(3/4-16-THD) 1 

18 567-9496 Resorte De Válvula De Retención 2

2  
19 453-3440 Perno
(M10X1.5X30-MM)
32
32  
M

20 453-3454 Arandela Dura

(11X21X2.5-MM Thk)
45
45  
21 466-0113 Válvula De Retención 9
9  
22 487-5871 Cubierta De Piloto 8
8  
23 487-5873 Tapón De Válvula De Retención 10
10  
24 487-5874 Válvula De Retención 1
1  
25 487-5875 Grupo De Válvula De Control De Carga
(Drift Reduction)
2
2  
Y

26 515-2709 Valve GP-Solenoid & Manifold 1

1  
Y

27 515-5785 Grupo De Válvula De Control

(Main)
1 
Y

28 518-1160 Grupo De Tapa De Acceso

(Pilot)
1 
3J-1907 Sello Anular 1 


1 
Alternativa 

6V-8397 Sello Anular 1 



1 
Alternativa 

9X-2297 Conector 1 


1 

487-5872 Cubierta De Piloto 1 



1 

29 529-0429 Valve GP-Solenoid & Manifold

(Lower)
1
1  
Y

30 536-7311 Conjunto De Válvula De Reducción De Presión

(Pilot)
1
1  
2M-9780 Sello Anular 1 


1 
Alternativa 

https://sis2.cat.com/#/detail?keyword=585-9230&tab=parts&serialNumber=SP9&ieSystemControlNumber=M00968390650&componentId=00001458 2/3
27/10/21 21:09 SIS 2.0

Precio y disponibilidad  Todos

Cantidad
Número de pieza Nombre de la pieza Obligatorias
31 540-1875 Válvula De Retención 1
1  
32 197-0199 Resorte 1
1  
33 527-1720 Conjunto De Válvula De Alivio 4
4  
34 527-1721 Conjunto De Válvula De Alivio 2
2  
35 552-8903 Conjunto De Tapa 3
3  
(EACH INCLUDES)
6V-3965 Conexión 1 


(Quick Disconnect) 1 

214-7568 Sello Anular 1 


1 

36 6V-3922 Sello Anular 3

3  
37 6V-5556 Sello Anular 1
1  
38 7I-1248 Resorte 10
10  
M - Metric Part
Y - Separate Illustration
