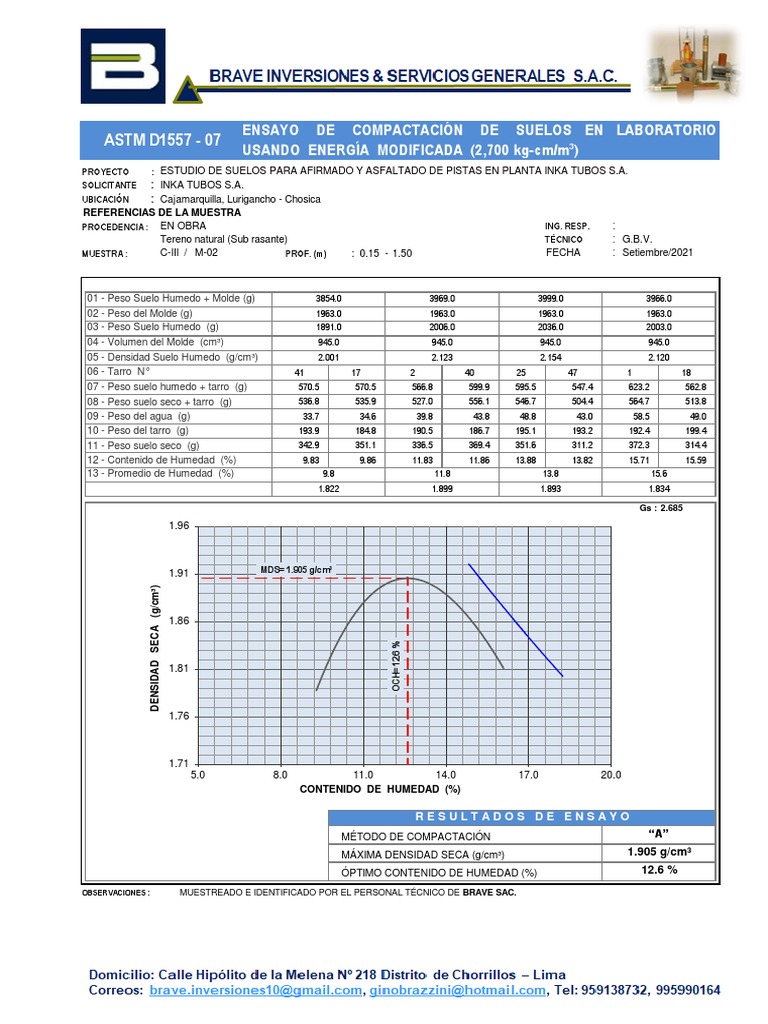

ENSAYO DE COMPACTACIÓN DE SUELOS EN LABORATORIO
ASTM D1557 - 07
USANDO ENERGÍA MODIFICADA (2,700 kg-cm/m³)
PROYECTO : ESTUDIO DE SUELOS PARA AFIRMADO Y ASFALTADO DE PISTAS EN PLANTA INKA TUBOS S.A.
SOLICITANTE : INKA TUBOS S.A.
UBICACIÓN : Cajamarquilla, Lurigancho - Chosica
REFERENCIAS DE LA MUESTRA
PROCEDENCIA : EN OBRA ING. RESP. :
Tereno natural (Sub rasante) TÉCNICO : G.B.V.
MUESTRA : C-III / M-02 PROF. (m) : 0.15 - 1.50 FECHA : Setiembre/2021
01 - Peso Suelo Humedo + Molde (g) 3854.0 3969.0 3999.0 3966.0
02 - Peso del Molde (g) 1963.0 1963.0 1963.0 1963.0
03 - Peso Suelo Humedo (g) 1891.0 2006.0 2036.0 2003.0
04 - Volumen del Molde (cm³) 945.0 945.0 945.0 945.0
05 - Densidad Suelo Humedo (g/cm³) 2.001 2.123 2.154 2.120
06 - Tarro N° 41 17 2 40 25 47 1 18
07 - Peso suelo humedo + tarro (g) 570.5 570.5 566.8 599.9 595.5 547.4 623.2 562.8
08 - Peso suelo seco + tarro (g) 536.8 535.9 527.0 556.1 546.7 504.4 564.7 513.8
09 - Peso del agua (g) 33.7 34.6 39.8 43.8 48.8 43.0 58.5 49.0
10 - Peso del tarro (g) 193.9 184.8 190.5 186.7 195.1 193.2 192.4 199.4
11 - Peso suelo seco (g) 342.9 351.1 336.5 369.4 351.6 311.2 372.3 314.4
12 - Contenido de Humedad (%) 9.83 9.86 11.83 11.86 13.88 13.82 15.71 15.59
13 - Promedio de Humedad (%) 9.8 11.8 13.8 15.6
1.822 1.899 1.893 1.834
######
Gs : 2.685
1.96
1.91 MDS= 1.905 g/cm³
DENSIDAD SECA (g/cm³)
1.86
OCH= 12.6 %
1.81
1.76
1.71
5.0 8.0 11.0 14.0 17.0 20.0
CONTENIDO DE HUMEDAD (%)
RESULTADOS DE ENSAYO
MÉTODO DE COMPACTACIÓN “A”
MÁXIMA DENSIDAD SECA (g/cm³) 1.905 g/cm³
ÓPTIMO CONTENIDO DE HUMEDAD (%) 12.6 %
OBSERVACIONES : MUESTREADO E IDENTIFICADO POR EL PERSONAL TÉCNICO DE BRAVE SAC.
. ENSAYO DE CBR (RELACIÓN DE SOPORTE CALIFORNIA) DE
ASTM D1883 - 07 SUELOS COMPACTADOS EN LABORATORIO
PROYECTO
. : ESTUDIO DE SUELOS PARA AFIRMADO Y ASFALTADO DE PISTAS EN PLANTA INKA TUBOS S.A.
SOLICITANTE : INKA TUBOS S.A.
UBICACIÓN : Cajamarquilla, Lurigancho - Chosica
REFERENCIAS DE LA MUESTRA
PROCEDENCIA : EN OBRA ING. RESP. :
Tereno natural (Sub rasante) TÉCNICO : G.B.V.
MUESTRA : C-III / M-02 PROF. (m) : 0.15 - 1.50 FECHA : Setiembre/2021
MOLDE N° 1 3 7
CAPAS N° 5 5 5
N° DE GOLPES POR CAPA 56 25 12
CONDICIÓN DE LA MUESTRA SIN EMBEBER EMBEBIDO SIN EMBEBER EMBEBIDO SIN EMBEBER EMBEBIDO
PESO MOLDE + SUELO HÚMEDO, g 9517.0 9571.0 9287.0 9364.0 8991.0 9111.0
PESO DEL MOLDE,g 4991.0 4991.0 4879.0 4879.0 4832.0 4832.0
PESO DEL SUELO HÚMEDO, g 4526.0 4580.0 4408.0 4485.0 4159.0 4279.0
VOLUMEN DEL ESPECIMEN, cm³ 2104.0 2104.0 2121.0 2121.0 2075.0 2076.5
DENSIDAD HUMEDA, g/cm³ 2.151 2.177 2.078 2.115 2.004 2.061
DENSIDAD SECA 1.914 1.915 1.842 1.842 1.777 1.775
TARA N° 20 15 23 27 29 4
TARA + SUELO HÚMEDO 577.5 607.3 554.2 657.8 539.9 631.7
TARA + SUELO SECO 536.2 557.9 512.7 598.5 501.7 572.8
PESO DEL AGUA 41.3 49.4 41.5 59.3 38.2 58.9
PESO DE LA TARA 203.1 197.6 188.0 198.0 204.3 206.9
PESO DEL SUELO SECO 333.1 360.3 324.7 400.5 297.4 365.9
% DE HUMEDAD 12.40 13.70 12.78 14.80 12.84 16.10
% PROMEDIO DE HUMEDAD 12.4 13.7 12.8 14.8 12.8 16.1
EXPANSIÓN
TIEMPO DIAL EXPANSIÓN DIAL EXPANSIÓN DIAL EXPANSIÓN
FECHA HORA
DÍAS pulg mm % pulg mm % pulg mm %
17/09/2021 08:15 a. m. 0 0.000 0.00 S/E 0.000 0.00 0.00 0.000 0.00 0.00
21/09/2021 08:15 a. m. 4 0.000 0.00 S/E 0.000 0.00 S/E 0.003 0.08 0.07
ABSORCIÓN
MOLDE N° 1 3 7
Peso suelo húmedo. + plato + molde, g 11735.0 11597.0 11425.0
Peso del plato + molde, g 7155.0 7112.0 7146.0
Peso suelo húmedo embebido, g 4580.0 4485.0 4279.0
Peso suelo húm. sin embeber, g 4526.0 4408.0 4159.0
Peso del agua absorbida, g 54.0 77.0 120.0
Peso del suelo seco, g 4026.7 3907.8 3687.1
Absorción de agua, % 1.3 2.0 3.3
PENETRACIÓN
PRESIÓN MOLDE N° 1 MOLDE N° 1 MOLDE N° 1
PENETRACIÓN
PATRÓN CARGA PRESIÓN CARGA PRESIÓN CARGA PRESIÓN
DIAL DIAL DIAL
mm pulg kg/cm2 kg kg/cm² kg kg/cm² kg kg/cm²
0.000 0.000 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0
0.635 0.025 21.9 21.9 1.1 25.5 25.5 1.3 60.0 60.0 3.1
1.270 0.050 90.1 90.1 4.7 82.7 82.7 4.3 111.7 111.7 5.8
1.905 0.075 161.4 161.4 8.3 144.2 144.2 7.4 153.5 153.5 7.9
2.540 0.100 70.3 245.5 245.5 12.7 205.2 205.2 10.6 185.0 185.0 9.6
3.810 0.150 363.4 363.4 18.8 295.6 295.6 15.3 245.1 245.1 12.7
5.080 0.200 105.5 443.3 443.3 22.9 356.7 356.7 18.4 296.0 296.0 15.3
6.350 0.250 512.7 512.7 26.5 409.4 409.4 21.2 341.3 341.3 17.6
7.620 0.300 566.6 566.6 29.3 451.6 451.6 23.3 372.2 372.2 19.2
10.160 0.400 649.8 649.8 33.6 512.9 512.9 26.5 422.9 422.9 21.8
12.700 0.500 702.7 702.7 36.3 553.6 553.6 28.6 449.6 449.6 23.2
OBSERVACUIONES: ENSAYO DE PENETRACIÓN EFECTUADO CON PRENSA DE CELDA DIGITAL.
. ENSAYO DE CBR (RELACIÓN DE SOPORTE CALIFORNIA) DE
ASTM D1883 - 07 SUELOS COMPACTADOS EN LABORATORIO
PROYECTO : ESTUDIO DE SUELOS PARA AFIRMADO Y ASFALTADO DE PISTAS EN PLANTA INKA TUBOS S.A.
SOLICITANTE : INKA TUBOS S.A.
UBICACIÓN : Cajamarquilla, Lurigancho - Chosica
REFERENCIAS DE LA MUESTRA
PROCEDENCIA : EN OBRA ING. RESP. :
Tereno natural (Sub rasante) TÉCNICO : G.B.V.
MUESTRA : C-III / M-02 PROF. (m) : 0.15 - 1.50 FECHA : Setiembre/2021
Energía de Compactación: 27,7 kg-cm/cm³ Energía de Compactación: 12,2 kg-cm/cm³ Energía de Compactación: 6,1 kg-cm/cm³
40.0 40.0 40.0
- Densidad seca = 1.914 g/cm³ - Densidad seca = 1.842 g/cm³ - Densidad seca = 1.777 g/cm³
- Hum. de Compact. = 12.4% - Hum. de Compact. = 12.8% - Hum. de Compact. = 12.8%
- Hum. de Penet. = 13.7% - Hum. de Penet. = 14.8% - Hum. de Penet. = 16.1%
- Absorción = 1.3% - Absorción = 2.0% - Absorción = 3.3%
- Expansión = S/E - Expansión = S/E - Expansión = 0.1%
32.0 32.0 32.0
23.1 %
24.0 24.0 24.0
24.4
P R E S I Ó N (kg/cm²)
18.5 %
19.5
16.0 21.8 % 16.0 16.0 14.3 %
15.3 15.0
17.7 %
12.5
13.7 %
8.0 8.0 8.0 9.6
0.0 0.0 0.0
0.00 2.54 5.08 7.62 10.16 12.70 0.00 2.54 5.08 7.62 10.16 12.70 0.00 2.54 5.08 7.62 10.16 12.70
P E N E T R A C I Ó N (mm)
1.95
RESULTADOS DE ENSAYOS
Proctor Modificado (ASTM D-1557)
- Método de Compactación “A”
100% MDS
- Máxima Densidad Seca, kg/cm³ 1.905
1.90
- Óptimo Cont. de Humedad, % 12.6
CBR (ASTM D-1883)
- C.B.R. a 2,54 mm (0,1") de Penetración
D E N S I D A D S E C A (g/cm³)
1.85 C.B.R. al 100 % de la M.D.S., % 21.4
C.B.R. al 95 % de la M.D.S., % 15.8
- C.B.R. a 5,08 mm (0,2") de Penetración
95% MDS C.B.R. al 100 % de la M.D.S., % 22.6
1.80 C.B.R. al 95 % de la M.D.S., % 16.4
Caracterización del Suelo
- Clasificación SUCS SM
- Clasificación AASHTO A-4 (0)
1.75 - Gravedad Específica 2.685
OBSERVACIONES:
15.8 %
16.4 %
21.4 %
22.6 %
MUESTREADO E IDENTIFICADO POR EL PERSONAL
TÉCNICO DE BRAVE SAC.
1.70
12.0 15.0 18.0 21.0 24.0 27.0
CBR a 2,54 mm (0,1") y 5,08 mm (0,2") de PENETRACIÓN, %
