UNIVERSIDAD NACIONAL MAYOR DE SAN MARCOS

FIEE-TELECOMUNICACIONES LABORATORIO S. DIGITALES

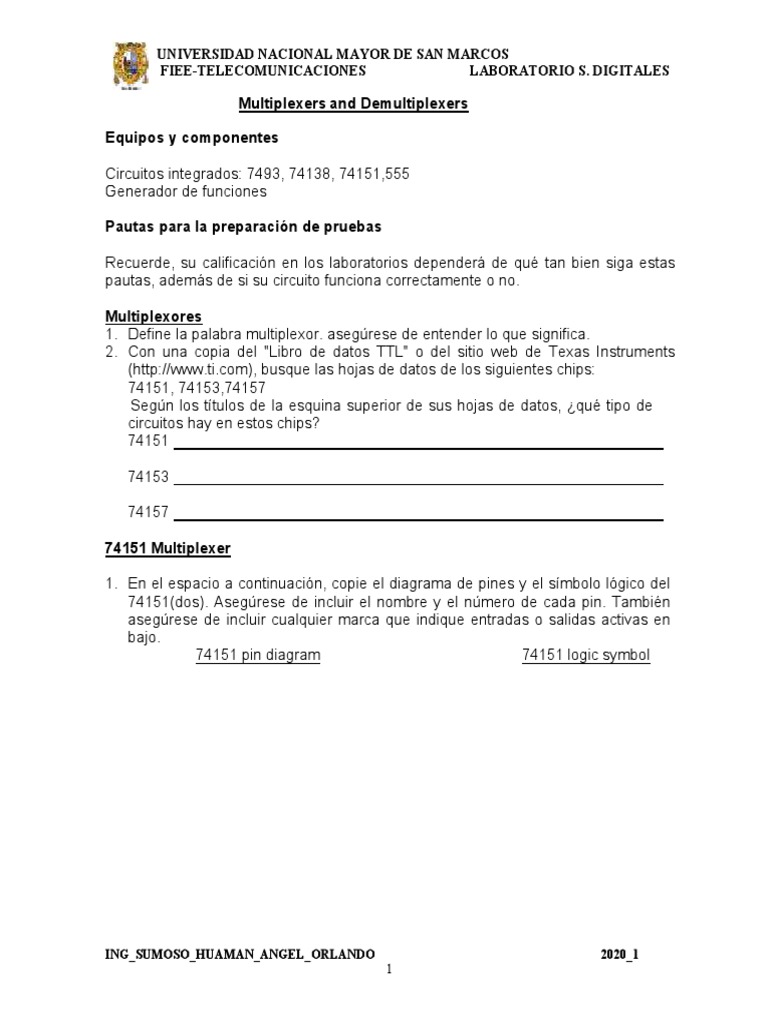

Multiplexers and Demultiplexers

Equipos y componentes

Circuitos integrados: 7493, 74138, 74151,555

Generador de funciones

Pautas para la preparación de pruebas

Recuerde, su calificación en los laboratorios dependerá de qué tan bien siga estas
pautas, además de si su circuito funciona correctamente o no.

Multiplexores
1. Define la palabra multiplexor. asegúrese de entender lo que significa.
2. Con una copia del "Libro de datos TTL" o del sitio web de Texas Instruments
(http://www.ti.com), busque las hojas de datos de los siguientes chips:
74151, 74153,74157
Según los títulos de la esquina superior de sus hojas de datos, ¿qué tipo de
circuitos hay en estos chips?
74151

74153

74157

74151 Multiplexer

1. En el espacio a continuación, copie el diagrama de pines y el símbolo lógico del

74151(dos). Asegúrese de incluir el nombre y el número de cada pin. También
asegúrese de incluir cualquier marca que indique entradas o salidas activas en
bajo.
74151 pin diagram 74151 logic symbol

ING_SUMOSO_HUAMAN_ANGEL_ORLANDO 2020_1
1
 UNIVERSIDAD NACIONAL MAYOR DE SAN MARCOS
FIEE-TELECOMUNICACIONES LABORATORIO S. DIGITALES

2. Utilice el símbolo lógico del 74151 para responder las siguientes preguntas:

a) ¿Cuántos pines de entrada tiene un 74151?

b) ¿Cuál de las siguientes afirmaciones es

verdadera?
• Todas las entradas del 74151 están
activas a nivel alto
• Todas las entradas del 74151 son activas
bajas.
• Algunas de las entradas del 74151 son
activas en alto y algunas son activas en
bajo.

c) ¿Cuántos pines de salida tiene un 74151?

Demultiplexers

1. Define la palabra Demultiplexor. asegúrese de entender lo que significa.

.

2. Con una copia del "Libro de datos TTL" o del sitio web de Texas Instruments
(http://www.ti.com), busque las hojas de datos de los siguientes chips:

74138
74139
74154
Según los títulos de la esquina superior de sus hojas de datos, ¿qué tipo
de circuitos hay en
estos chips?

74138

74139

74154

ING_SUMOSO_HUAMAN_ANGEL_ORLANDO 2020_1
2
 UNIVERSIDAD NACIONAL MAYOR DE SAN MARCOS
FIEE-TELECOMUNICACIONES LABORATORIO S. DIGITALES

74138 Demultiplexer

1. En el espacio a continuación, copie el diagrama de pines y el símbolo lógico del

74138 usado como demultiplexor, no como decodificador. Asegúrese de incluir el
nombre y el número de cada pin. También asegúrese de incluir cualquier marca
que indique entradas o salidas activas en bajo.

74138 pin diagram 74138 logic symbol

2. Utilice el símbolo lógico del 74138 para responder las siguientes preguntas:

¿Cuántos pines de entrada tiene un 74138?

¿Cuál de las siguientes afirmaciones es verdadera?

Todas las entradas del 74138 están activas a nivel alto.
Todas las entradas del 74138 son activas a nivel bajo.
Algunas de las entradas del 74138 son activas a nivel alto y otras activas a nivel
bajo.

¿Cuántos pines de salida tiene un 74138?

¿Cuál de las siguientes afirmaciones es verdadera?

Todas las salidas del 74138 están activas a nivel alto.
Todas las salidas del 74138 son activas bajas.
Algunas de las salidas del 74138 son activas altas y algunas son activas bajas.

ING_SUMOSO_HUAMAN_ANGEL_ORLANDO 2020_1
3
 UNIVERSIDAD NACIONAL MAYOR DE SAN MARCOS
FIEE-TELECOMUNICACIONES LABORATORIO S. DIGITALES

Mutliplexer/Demultiplexer Circuit

1. Estudie el diagrama esquemático en la página siguiente. Este diagrama

muestra un circuito que contiene tres circuitos integrados:
• un contador 7493 (que estudiaremos en unas semanas)
• un multiplexor 74151
• un demultiplexor 74138. También utiliza:
• un generador de ondas cuadradas
• cinco interruptores (dos para controlar la entrada del multiplexor y tres
para controlar la salida del demultiplexor)
• ocho LED.

Así es como funciona el circuito:

El generador de onda cuadrada produce una onda cuadrada de 16 Hz que
impulsa el contador.
El contador luego produce:
• una onda cuadrada de 8 Hz en su pin 12
• una onda cuadrada de 4 Hz en su pin 9
• una onda cuadrada de 2 Hz en su pin 8
• una onda cuadrada de 1 Hz en su pin 11.
Las cuatro formas de onda de salida del contador se convierten en las cuatro
entradas de datos del multiplexor.
Los conmutadores 1y 2 luego seleccionan una de estas cuatro formas de onda,
que se pasa a la salida del multiplexor y se transmite al demultiplexor.
Los interruptores 3, 4 y 5 luego seleccionan uno de los pines del demultiplexor
como su salida activa, pasando la forma de onda del demultiplexor a uno de
los LED.
Por ejemplo, suponga que los interruptores 1 y 2 están encendidos. Luego, el
multiplexor seleccionará la forma de onda de 1 Hz y la enviará al
demultiplexor. Suponga también que los interruptores 3, 4 y 5 están todos
apagados. Luego, el demultiplexor enviará la forma de onda al LED 0, que
parpadeará a una velocidad de 1 Hz. Los otros LED permanecerán
encendidos constantemente.

2. Para probar su comprensión del circuito, complete los espacios en blanco. Si

el interruptor 1 está apagado y el interruptor 2 está encendido, entonces el
multiplexor seleccionará la forma de onda …………….Hz y la enviará al
demultiplexor. Además, si el interruptor 3 está apagado, el interruptor 4 está
encendido y el interruptor 5 está encendido, el demultiplexor enviará la forma
de onda al LED……….., que parpadeará a una velocidad de……….. Hz.
ING_SUMOSO_HUAMAN_ANGEL_ORLANDO 2020_1
4
 UNIVERSIDAD NACIONAL MAYOR DE SAN MARCOS
FIEE-TELECOMUNICACIONES LABORATORIO S. DIGITALES

3. Ahora suponga que desea hacer que el LED 1 parpadee a una velocidad de
8 Hz. ¿Cómo debe configurar los interruptores? (Para cada interruptor,
escriba ON u OFF)
Switch 1:

Switch 2:

Switch 3:

Switch 4:

Switch 5:

U3 U2 U1
14 12 4 5 1 15 led 0
CKA QA X0 Y A Y0
1 9 3 2 14
CKB QB X1 B Y1
8 2 6 3 13 led 1
QC X2 Y C Y2
11 1 12
QD X3 Y3
2 15 11 led 2
R0(1) X4 Y4
3 14 6 10
R0(2) X5 E1 Y5
13 4 9 led 3
X6 E2 Y6
74LS93 12 5 7
X7 E3 Y7
led 4
SW1 11 74LS138
10k A
SW2 10 led 5
B
9
C
led 6
7
E
SW3 led 7
SW4 74151
SW5
1
2
3
4
5
6

DSW1
ON

DIPSW_6
OFF
12
11
10
9
8
7

4. Construya el circuito en PROTEUS. Tenga en cuenta lo siguiente:

por lo que los LED no parpadearán en las frecuencias esperadas (8 Hz, 4 Hz, 2 Hz o 1 Hz).
Pero parpadearán más rápido o más lento según la configuración de los interruptores 7 y 6.
5. Pruebe su circuito PROTEUS comprobando todas las posibles combinaciones de
interruptores. Cuando esté seguro de que funciona correctamente, pídale que lo revise.

6. Construya el circuito en la placa de pruebas(protoboard). Tenga en cuenta lo siguiente:

Coloque los CI de izquierda a derecha en el mismo orden en que aparecen en el diagrama
esquemático y asegúrese de dejar suficiente espacio entre los CI para que pueda pasar
cables entre ellas.
Utilice el MODO TTL del generador de funciones para generar la onda cuadrada.
Use la misma numeración en los interruptores y LED que usé en el diagrama esquemático.
El diagrama esquemático no muestra los pines de alimentación y tierra, pero, por supuesto,
debe conectar estos pines en la placa de pruebas. No asuma que sabe qué pines
ING_SUMOSO_HUAMAN_ANGEL_ORLANDO 2020_1
5
 UNIVERSIDAD NACIONAL MAYOR DE SAN MARCOS
FIEE-TELECOMUNICACIONES LABORATORIO S. DIGITALES
debe estar conectado a la alimentación y a tierra; consulte las hojas de datos.

7. Pruebe su circuito integrado comprobando todas las posibles combinaciones de

interruptores. Cuando esté seguro de que funciona correctamente, pídale que lo revise.
¿Funciona el circuito?
¿DIP insertados correctamente?
¿Utiliza el bus de alimentación?
Colores de los cables
Longitudes de cable
¿Extremos de alambre recortados?
¿DIP accesibles?

Preguntas de revisión
1. En el chip 74151, ¿por qué el pin 7 está conectado a tierra?

2. En el chip 74151, ¿por qué el pin 9 está conectado a tierra?

3. En el chip chip,74151 ¿Por qué los pines 12, 13, 14 y 15 están conectadas a tierra?

4. En el chip 74138, ¿por qué los pines 4 y 5 están conectados a tierra?

ING_SUMOSO_HUAMAN_ANGEL_ORLANDO 2020_1
6
