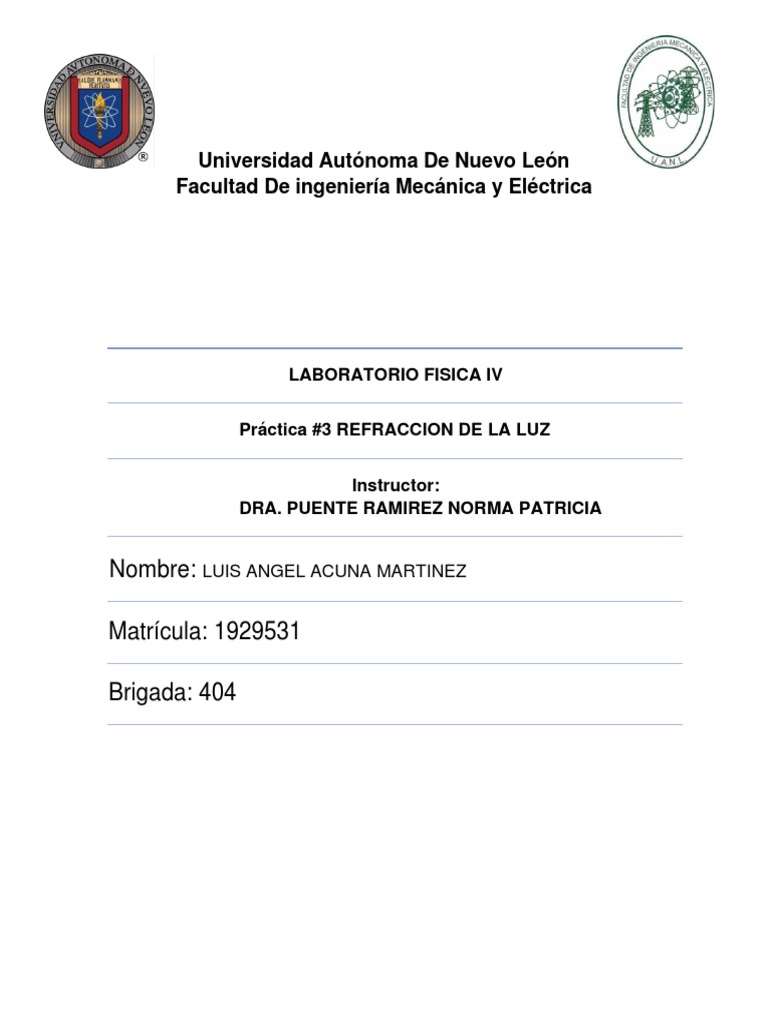

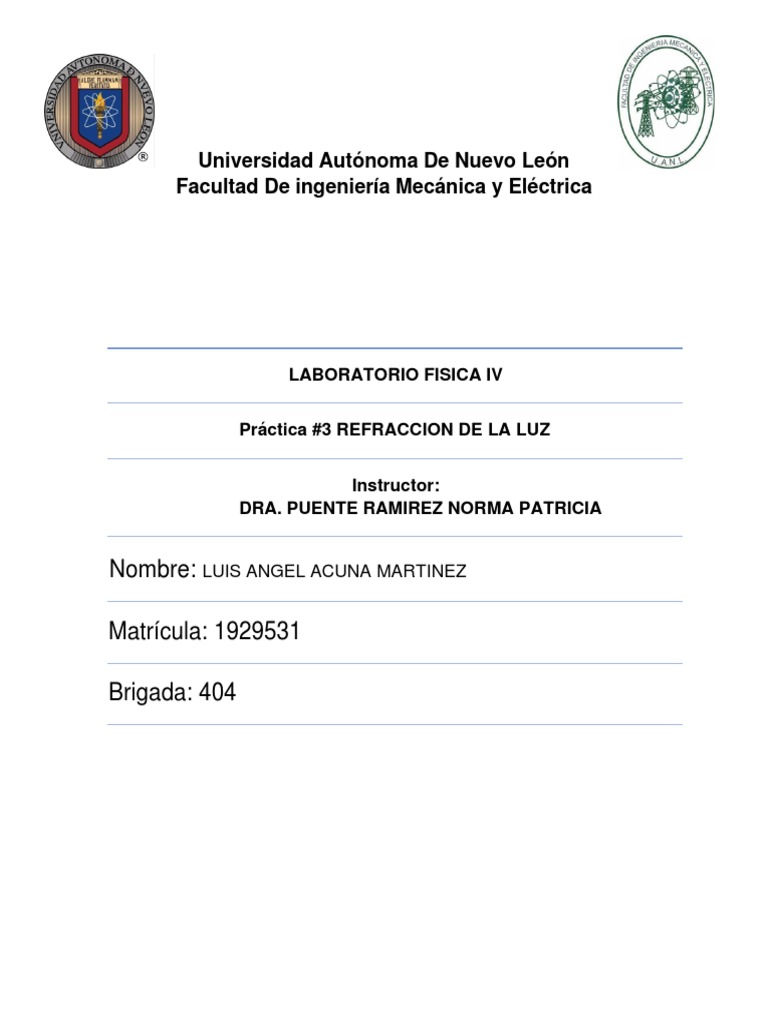

Universidad Autónoma De Nuevo León

Facultad De ingeniería Mecánica y Eléctrica

LABORATORIO FISICA IV

Práctica #3 REFRACCION DE LA LUZ

Instructor:
DRA. PUENTE RAMIREZ NORMA PATRICIA

Nombre: LUIS ANGEL ACUNA MARTINEZ

Matrícula: 1929531

Brigada: 404
Objetivo:

Evaluar el cumplimiento de la ley de la refracción de la luz y determinar el índice

de refracción de algunas sustancias.

Hipótesis

Al momento de incidir la luz del láser al acrílico creemos que el láser tendrá cierta
refracción al momento de salir el láser del acrílico provocando que el ángulo de
salida sea diferente al de entrada

Introducción
La refracción de la luz es el cambio de dirección que experimentan los rayos
luminosos al pasar de un medio a otro en el que se propagan con distinta
velocidad. Por ejemplo, al pasar del aire al agua, la luz se desvía, es decir, se
refracta.
Las leyes fundamentales de la refracción son:
- El rayo refractado, el incidente y la normal se encuentran en un mismo plano. -
El rayo refractado se acerca a la normal cuando pasa de un medio en el que se
propaga a mayor velocidad a otro en el que se propaga a menor velocidad. Por el
contrario, se aleja de la normal al pasar a un medio en el que se propaga a
mayor velocidad.
La relación entre la velocidad de la luz en el vacío y en un medio en el que pueda
propagarse se denomina índice de refracción (n) de ese medio: n = c / v

La ley de la refracción de la luz: el seno del ángulo de incidencia, sen i, y el seno

del ángulo de refracción, sen r', de un rayo luminoso que atraviesa la superficie de
separación de dos medios transparentes están en las misma proporción para
cualquier valor del ángulo i; esto es, sen i /sen r' = n. Si la luz pasa de aire al agua,
sen i /sen r' = 4/3.

Los fenómenos de refracción se incorporan a la óptica geométrica simplemente

suponiendo que los rayos luminosos cambian de dirección no sólo al reflejarse
sino también al pasar de un medio refringente a otro; por ejemplo, del agua al aire,
o del agua al vidrio, o del vidrio al aire.
Marco teórico
La refracción ocurre cuando la luz se dobla al pasar de una sustancia
transparente a otra, al igual que otras ondas como el agua y el sonido. Sin ella no
podríamos ver, debido a que causa el enfoque de la luz en nuestra retina.
Además, es la base para los lentes y el arcoiris.
Al introducir una cuchara en un vaso con agua parece que se dobla o se corta,
porque los rayos de luz se desvían, ya que viajan más lento al pasar del aire,
donde existen menos partículas, al agua, donde hay más.
La luz se refracta cuando viaja en ángulo hacia una sustancia con una densidad
óptica diferente. Cambia de dirección porque cambia de velocidad. Por ejemplo,
cuando pasa del aire al agua. Entonces la refracción tiene que ver con dos cosas:
la velocidad y el ángulo de incidencia. Cuanto más abierto sea el ángulo mayor el
cambio de dirección y la refracción.
Si la luz entra en una sustancia con un índice refractivo mayor, irá más lento, como
del aire al vidrio. Si el indice es menor irá más rápido, como del agua al aire. La
lentitud implica mayor refracción.

Las leyes de la refracción

Al igual que las leyes de la reflexión, las de la refracción poseen un fundamento

experimental. Junto con los conceptos de rayo incidente, normal y ángulo de
incidencia, es necesario considerar ahora el rayo refractado y el ángulo de
refracción o ángulo que forma la normal y el rayo refractado.

Sean 1 y 2 dos medios transparentes en contacto que son atravesados por un

rayo luminoso en el sentido de 1 a 2 y e1 y e2 los ángulos de incidencia y
refracción respectivamente. Las leyes que rigen el fenómeno de la refracción
pueden, entonces, expresarse en la forma:

1.ª Ley. El rayo incidente, la normal y el rayo refractado se encuentran en el mismo

plano.

2.ª Ley. (ley de Snell) Los senos de los ángulos de incidencia e1 y de refracción e2
son directamente proporcionales a las velocidades de propagación v1 y v2 de la
luz en los respectivos medios.

Recordando que índice de refracción y velocidad son inversamente proporcionales

la segunda ley de la refracción se puede escribir en función de los índices de
refracción en la forma:
o en otros términos:

n1 · sen e1 = n2 · sen e2 = cte

Esto indica que el producto del seno del ángulo e por el índice de refracción del
medio correspondiente es una cantidad constante y, por tanto, los valores de n y
sen e para un mismo medio son inversamente proporcionales.

Debido a que la función trigonométrica seno es creciente para ángulos menores de

90º, de la última ecuación se deduce que si el índice de refracción ni del primer
medio es mayor que el del segundo n2, el ángulo de refracción e2 es mayor que el
de incidencia e1 y, por tanto, el rayo refractado se aleja de la normal.

Por el contrario, si el índice de refracción n1 del primer medio es menor que el del
segundo n2, el ángulo de refracción e2 es menor que el de incidencia el y el rayo
refractado se acerca a la normal.

Estas reglas prácticas que se deducen de la ecuación son de mucha utilidad en la

representación de la marcha de los rayos, operación imprescindible en el estudio
de cualquier fenómeno óptico desde la perspectiva de la óptica geométrica.

La refringencia de un medio transparente viene medida por su índice de refracción.

Los medios más refringentes son aquellos en los que la luz se propaga a menor
velocidad; se dice también que tienen una mayor densidad óptica. Por regla
general, la refringencia de un medio va ligada a su densidad de materia, pues la
luz encontrará más dificultades para propagarse cuanta mayor cantidad de materia
haya de atravesar para una misma distancia. Así pues, a mayor densidad, menor
velocidad y mayor índice de refracción o grado de refringencia.

Cálculos y resultados

Ejercicio θ Θ
1 Incidencia Refracción

Aire 0 0
acrílico
10 7

20 16

30 20

40 26

50 31
 60 36

70 39

n1Sen i
N2=
Sen r
1Sen 10
N2=
Sen 7

N2=1.42

Comprobación

n2Sen r
N1=
Sen i

Ejercicio 2 θ Θ 1.42Sen 7
Incidencia Refracción N1= Sen 10

N1=0.996
acrilico 0 0
aire
10 15

20 32

30 50

40 75
Conclusiones:
Después de realizar los cálculos podemos concluir que el ángulo de entrada del
láser si es diferente al de salida debido al material que penetra el láser y con estos
cálculos podemos calcular la media de refracción del material que hace que este
fenómeno sea posible.
Concluya acerca de la forma en que se comporta el rayo de luz en la superficie
entre los dos medios. Describa hacia donde se desvía el rayo de luz (se acerca o
se aleja de la normal), para cada caso.
En el experimento pudimos observar que a pesar de estar analizando el
fenómenode la refracción de la luz y no el de reflexión, también se produjo un rayo
dereflexión tanto en el caso del aire-acrílico como en el del acrílico-aire en los
cuales ð iyðð
Formule la ley de la refracción de la luz, a partir de los resultados
que
obtuvo en los experimentos anteriores. ¿Cómo puede introducir la magnitud
índice de refracción?.
En el caso aire-acrílico, tenemos que el ángulo de refracción es un poco menor ael
ángulo de incidencia; en cambio en el caso de acrílico-aire el ángulo derefracción
es cada vez mayor en comparación al ángulo de incidencia.
Por lo que según los resultados y mediciones obtenidas, la ecuación de la Ley
deSnell, sería: Aire-Acrílico 1Senði= Senðr
Promedio de n
Proponga una forma de determinar el índice de refracción del acrílico del
semicilindro. Determine esta magnitud y compruibe si su valor es cercano al
reportado en las tablas del libro de texto. ¿Podría decir cuál es la velocidad de la
luz en este material?. ¿Es mayor o menor que en el aire?.

La velocidad en el acrílico es menor que la velocidad en el aire, ya que se podría

decir que el acrílico es más denso que el aire, y por lo tanto presenta más

oposición.
BIBLIOGRAFIA:
https://www.significados.com/refraccion-de-la-luz/
