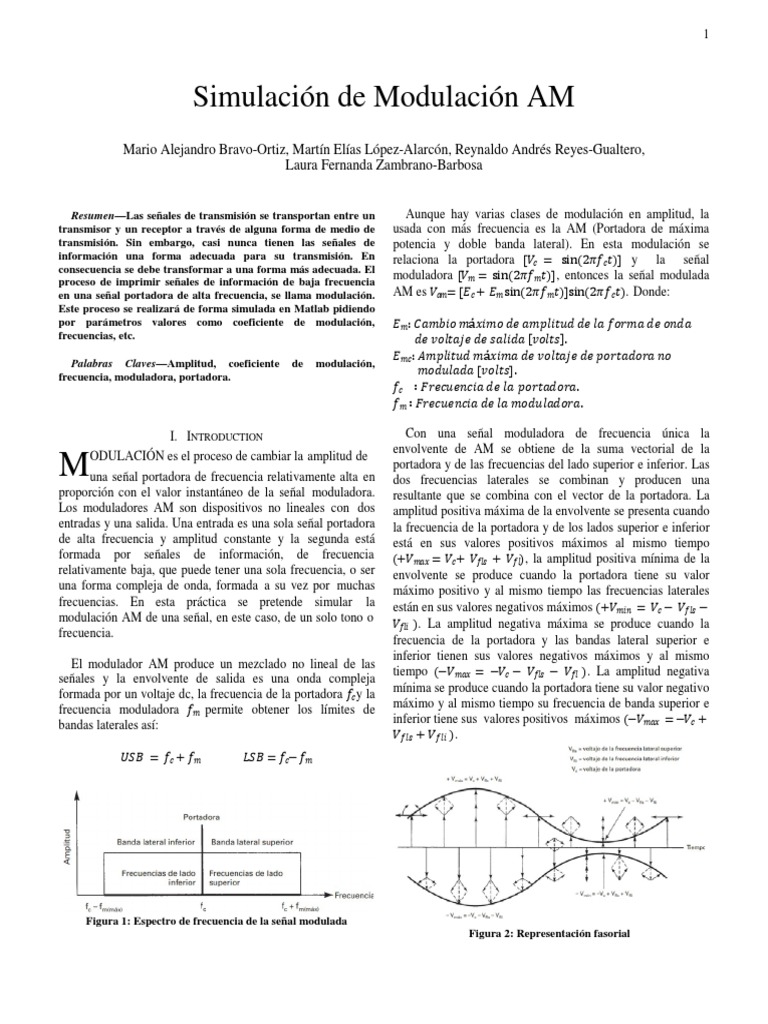

Simulación de Modulación AM
Mario Alejandro Bravo-Ortiz, Martín Elías López-Alarcón, Reynaldo Andrés Reyes-Gualtero,
Laura Fernanda Zambrano-Barbosa
Resumen—Las señales de transmisión se transportan entre un
transmisor y un receptor a través de alguna forma de medio de
transmisión. Sin embargo, casi nunca tienen las señales de
información una forma adecuada para su transmisión. En
consecuencia se debe transformar a una forma más adecuada. El
proceso de imprimir señales de información de baja frecuencia
en una señal portadora de alta frecuencia, se llama modulación.
Este proceso se realizará de forma simulada en Matlab pidiendo
por parámetros valores como coeficiente de modulación,
frecuencias, etc.
Palabras Claves—Amplitud, coeficiente de modulación,
frecuencia, moduladora, portadora.
I. INTRODUCTION
M ODULACIÓN es el proceso de cambiar la amplitud de
una señal portadora de frecuencia relativamente alta en
proporción con el valor instantáneo de la señal moduladora.
Los moduladores AM son dispositivos no lineales con dos
entradas y una salida. Una entrada es una sola señal portadora
de alta frecuencia y amplitud constante y la segunda está
formada por señales de información, de frecuencia
relativamente baja, que puede tener una sola frecuencia, o ser
una forma compleja de onda, formada a su vez por muchas
frecuencias. En esta práctica se pretende simular la
modulación AM de una señal, en este caso, de un solo tono o
frecuencia.
El modulador AM produce un mezclado no lineal de las
señales y la envolvente de salida es una onda compleja
formada por un voltaje dc, la frecuencia de la portadora 𝑓𝑓𝑐𝑐y la
frecuencia moduladora 𝑓𝑓𝑚𝑚 permite obtener los límites de
bandas laterales así:
𝑈𝑈𝑆𝑆𝐵𝐵 = 𝑓𝑓𝑐𝑐 + 𝑓𝑓𝑚𝑚 𝐿𝐿𝑆𝑆𝐵𝐵 = 𝑓𝑓𝑐𝑐− 𝑓𝑓𝑚𝑚
Figura 1: Espectro de frecuencia de la señal modulada
Aunque hay varias clases de modulación en amplitud, la
usada con más frecuencia es la AM (Portadora de máxima
potencia y doble banda lateral). En esta modulación se
relaciona la portadora [𝑉𝑉𝑐𝑐 = sin(2𝜋𝜋𝑓𝑓𝑐𝑐𝑡𝑡)] y la señal
moduladora [𝑉𝑉𝑚𝑚 = sin(2𝜋𝜋𝑓𝑓𝑚𝑚𝑡𝑡)], entonces la señal modulada
AM es 𝑉𝑉𝑎𝑎𝑚𝑚= [𝐸𝐸𝑐𝑐 + 𝐸𝐸𝑚𝑚 sin(2𝜋𝜋𝑓𝑓𝑚𝑚𝑡𝑡)]sin(2𝜋𝜋𝑓𝑓𝑐𝑐𝑡𝑡). Donde:
𝐸𝐸𝑚𝑚: 𝐶𝐶𝑎𝑎𝑚𝑚𝑏𝑏𝑖𝑖𝑜𝑜 𝑚𝑚á𝑥𝑥𝑖𝑖𝑚𝑚𝑜𝑜 𝑑𝑑𝑒𝑒 𝑎𝑎𝑚𝑚𝑝𝑝𝑙𝑙𝑖𝑖𝑡𝑡𝑢𝑢𝑑𝑑 𝑑𝑑𝑒𝑒 𝑙𝑙𝑎𝑎 𝑓𝑓𝑜𝑜𝑟𝑟𝑚𝑚𝑎𝑎 𝑑𝑑𝑒𝑒 𝑜𝑜𝑛𝑛𝑑𝑑𝑎𝑎
𝑑𝑑𝑒𝑒 𝑣𝑣𝑜𝑜𝑙𝑙𝑡𝑡𝑎𝑎𝑗𝑗𝑒𝑒 𝑑𝑑𝑒𝑒 𝑠𝑠𝑎𝑎𝑙𝑙𝑖𝑖𝑑𝑑𝑎𝑎 [𝑣𝑣𝑜𝑜𝑙𝑙𝑡𝑡𝑠𝑠].
𝐸𝐸𝑚𝑚𝑐𝑐: 𝐴𝐴𝑚𝑚𝑝𝑝𝑙𝑙𝑖𝑖𝑡𝑡𝑢𝑢𝑑𝑑 𝑚𝑚á𝑥𝑥𝑖𝑖𝑚𝑚𝑎𝑎 𝑑𝑑𝑒𝑒 𝑣𝑣𝑜𝑜𝑙𝑙𝑡𝑡𝑎𝑎𝑗𝑗𝑒𝑒 𝑑𝑑𝑒𝑒 𝑝𝑝𝑜𝑜𝑟𝑟𝑡𝑡𝑎𝑎𝑑𝑑𝑜𝑜𝑟𝑟𝑎𝑎 𝑛𝑛𝑜𝑜
𝑚𝑚𝑜𝑜𝑑𝑑𝑢𝑢𝑙𝑙𝑎𝑎𝑑𝑑𝑎𝑎 [𝑣𝑣𝑜𝑜𝑙𝑙𝑡𝑡𝑠𝑠].
𝑓𝑓𝑐𝑐 ∶ 𝐹𝐹𝑟𝑟𝑒𝑒𝑐𝑐𝑢𝑢𝑒𝑒𝑛𝑛𝑐𝑐𝑖𝑖𝑎𝑎 𝑑𝑑𝑒𝑒 𝑙𝑙𝑎𝑎 𝑝𝑝𝑜𝑜𝑟𝑟𝑡𝑡𝑎𝑎𝑑𝑑𝑜𝑜𝑟𝑟𝑎𝑎.
𝑓𝑓𝑚𝑚 ∶ 𝐹𝐹𝑟𝑟𝑒𝑒𝑐𝑐𝑢𝑢𝑒𝑒𝑛𝑛𝑐𝑐𝑖𝑖𝑎𝑎 𝑑𝑑𝑒𝑒 𝑙𝑙𝑎𝑎 𝑚𝑚𝑜𝑜𝑑𝑑𝑢𝑢𝑙𝑙𝑎𝑎𝑑𝑑𝑜𝑜𝑟𝑟𝑎𝑎.
Con una señal moduladora de frecuencia única la
envolvente de AM se obtiene de la suma vectorial de la
portadora y de las frecuencias del lado superior e inferior. Las
dos frecuencias laterales se combinan y producen una
resultante que se combina con el vector de la portadora. La
amplitud positiva máxima de la envolvente se presenta cuando
la frecuencia de la portadora y de los lados superior e inferior
está en sus valores positivos máximos al mismo tiempo
(+𝑉𝑉𝑚𝑚𝑎𝑎𝑥𝑥 = 𝑉𝑉𝑐𝑐 + 𝑉𝑉𝑓𝑓𝑙𝑙𝑠𝑠 + 𝑉𝑉𝑓𝑓𝑙𝑙), la amplitud positiva mínima de la
envolvente se produce cuando la portadora tiene su valor
máximo positivo y al mismo tiempo las frecuencias laterales
están en sus valores negativos máximos (+𝑉𝑉𝑚𝑚𝑖𝑖𝑛𝑛 = 𝑉𝑉𝑐𝑐 − 𝑉𝑉𝑓𝑓𝑙𝑙𝑠𝑠 −
𝑉𝑉𝑓𝑓𝑙𝑙𝑖𝑖 ). La amplitud negativa máxima se produce cuando la
frecuencia de la portadora y las bandas lateral superior e
inferior tienen sus valores negativos máximos y al mismo
tiempo (−𝑉𝑉𝑚𝑚𝑎𝑎𝑥𝑥 = −𝑉𝑉𝑐𝑐 − 𝑉𝑉𝑓𝑓𝑙𝑙𝑠𝑠 − 𝑉𝑉𝑓𝑓𝑙𝑙 ). La amplitud negativa
mínima se produce cuando la portadora tiene su valor negativo
máximo y al mismo tiempo su frecuencia de banda superior e
inferior tiene sus valores positivos máximos (−𝑉𝑉𝑚𝑚𝑎𝑎𝑥𝑥 = −𝑉𝑉𝑐𝑐 +
𝑉𝑉𝑓𝑓𝑙𝑙𝑠𝑠 + 𝑉𝑉𝑓𝑓𝑙𝑙𝑖𝑖 ).
Figura 2: Representación fasorial
 2

Un término que describe la cantidad de cambio de amplitud En la figura 3 se observa la señal moduladora, la señal
(modulación) que hay en una forma de onda AM es el portadora y la señal modulada en un intervalo de 1 Segundo.
coeficiente de modulación. El porcentaje de modulación o
modulación porcentual, es simplemente el coeficiente de
modulación expresado como porcentaje. En forma más
específica, el porcentaje de modulación indica el cambio
porcentual de amplitud de la onda de salida sobre la portadora
cuando sobre la portadora actúa una señal moduladora, donde:
𝐸𝐸𝑚𝑚
𝑚𝑚 =
𝐸𝐸𝑐𝑐
Así:
𝑚𝑚 ∶ 𝑐𝑐𝑜𝑜𝑒𝑒𝑓𝑓𝑖𝑖𝑐𝑐𝑖𝑖𝑒𝑒𝑛𝑛𝑡𝑡𝑒𝑒 𝑑𝑑𝑒𝑒 𝑚𝑚𝑜𝑜𝑑𝑑𝑢𝑢𝑙𝑙𝑎𝑎𝑐𝑐𝑖𝑖ó𝑛𝑛 (𝑎𝑎𝑑𝑑𝑖𝑖𝑚𝑚𝑒𝑒𝑛𝑛𝑠𝑠𝑖𝑖𝑜𝑜𝑛𝑛𝑎𝑎𝑙𝑙).
𝐸𝐸𝑚𝑚: 𝐶𝐶𝑎𝑎𝑚𝑚𝑏𝑏𝑖𝑖𝑜𝑜 𝑚𝑚𝑝𝑝𝑎𝑎𝑥𝑥𝑖𝑖𝑚𝑚𝑜𝑜 𝑑𝑑𝑒𝑒 𝑎𝑎𝑚𝑚𝑝𝑝𝑙𝑙𝑖𝑖𝑡𝑡𝑢𝑢𝑑𝑑 𝑑𝑑𝑒𝑒 𝑙𝑙𝑎𝑎 𝑓𝑓𝑜𝑜𝑟𝑟𝑚𝑚𝑎𝑎
𝑑𝑑𝑒𝑒 𝑜𝑜𝑛𝑛𝑑𝑑𝑎𝑎 𝑑𝑑𝑒𝑒 𝑣𝑣𝑜𝑜𝑙𝑙𝑡𝑡𝑎𝑎𝑗𝑗𝑒𝑒 𝑑𝑑𝑒𝑒 𝑠𝑠𝑎𝑎𝑙𝑙𝑖𝑖𝑑𝑑𝑎𝑎 [𝑣𝑣𝑜𝑜𝑙𝑙𝑡𝑡𝑠𝑠].
𝐸𝐸𝑐𝑐: 𝐴𝐴𝑚𝑚𝑝𝑝𝑙𝑙𝑖𝑖𝑡𝑡𝑢𝑢𝑑𝑑 𝑚𝑚𝑝𝑝𝑎𝑎𝑥𝑥𝑖𝑖𝑚𝑚𝑎𝑎 𝑑𝑑𝑒𝑒 𝑣𝑣𝑜𝑜𝑙𝑙𝑡𝑡𝑎𝑎𝑗𝑗𝑒𝑒 𝑑𝑑𝑒𝑒 𝑙𝑙𝑎𝑎 𝑝𝑝𝑜𝑜𝑟𝑟𝑡𝑡𝑎𝑎𝑑𝑑𝑜𝑜𝑟𝑟𝑎𝑎
𝑛𝑛𝑜𝑜 𝑚𝑚𝑜𝑜𝑑𝑑𝑢𝑢𝑙𝑙𝑎𝑎𝑑𝑑𝑎𝑎 [𝑣𝑣𝑜𝑜𝑙𝑙𝑡𝑡𝑠𝑠].

Despejando 𝐸𝐸𝑚𝑚 y 𝐸𝐸𝑐𝑐 se obtiene:

𝐸𝐸𝑚𝑚 = 𝑚𝑚𝐸𝐸𝑐𝑐 Figura 3: Señal moduladora, portadora y modulada

𝐸𝐸𝑚𝑚
𝐸𝐸𝐶𝐶 = La primera grafica es la señal moduladora, la segunda es la
𝑚𝑚
portadora y la tercera es la modulada.
Recopilando, una señal en AM modulada será:
En el espectro de frecuencia de la señal modulada se deben
𝑉𝑉𝑎𝑎𝑚𝑚 (𝑡𝑡) = [𝐸𝐸𝑐𝑐 + 𝐸𝐸𝑚𝑚 sin(2𝜋𝜋𝑓𝑓𝑚𝑚𝑡𝑡)]sin(2𝜋𝜋𝑓𝑓𝑐𝑐𝑡𝑡) observar 3 tonos, el de la frecuencia portadora, y los límites de
la doble banda lateral USB y LSB proporcionados por la
Reemplazando 𝐸𝐸𝑚𝑚 = 𝑚𝑚𝐸𝐸𝑐𝑐 frecuencia moduladora como se observa en la figura 4.

𝑉𝑉𝑎𝑎𝑚𝑚 (𝑡𝑡) = [𝐸𝐸𝑐𝑐 + m𝐸𝐸𝑐𝑐 sin(2𝜋𝜋𝑓𝑓𝑚𝑚𝑡𝑡)]sin(2𝜋𝜋𝑓𝑓𝑐𝑐𝑡𝑡)

Sacando factor común 𝐸𝐸𝑐𝑐 se tiene:

𝑉𝑉𝑎𝑎𝑚𝑚 (𝑡𝑡) = [1 + m sin(2𝜋𝜋𝑓𝑓𝑚𝑚𝑡𝑡)][𝐸𝐸𝑐𝑐 sin(2𝜋𝜋𝑓𝑓𝑐𝑐𝑡𝑡)]

Donde:

Voltaje cte + señal modulada ∶ 1 + m sin(2𝜋𝜋𝑓𝑓𝑚𝑚𝑡𝑡)

Señal portadora ∶ 𝐸𝐸𝑐𝑐 sin(2𝜋𝜋𝑓𝑓𝑐𝑐𝑡𝑡)

II. MATERIALES Y MÉTODOS

Se realizó un código en Matlab para simular el proceso de
modulación AM de una señal moduladora sinusoidal de 1
Figura 4: Espectro de Frecuencia señal
tono, teniendo como parámetros de entrada: moduladora, portadora y modulada.

𝑚𝑚 = 0.7.
𝑓𝑓𝑚𝑚 = 7 𝐻𝐻𝑧𝑧. Figura 4: Espectro de frecuencia señal moduladora, portadora y
𝑓𝑓𝑐𝑐 = 40 𝐻𝐻𝑧𝑧. modulada
𝐸𝐸𝑐𝑐 = 1 𝑉𝑉.
III. CONCLUSIONES
Para la señal moduladora y portadora se manejó:
Se pudo observar una correcta simulación de una
𝑉𝑉(𝑡𝑡) = (𝐸𝐸𝑐𝑐 + 1)sin(2𝜋𝜋𝑓𝑓𝑚𝑚 𝑡𝑡) modulación de AM DSBF (Portadora de máxima potencia y
𝑉𝑉𝑐𝑐 (𝑡𝑡) = 𝐸𝐸𝑐𝑐 sin(2𝜋𝜋𝑓𝑓𝑐𝑐𝑡𝑡) doble banda lateral), teniendo en cuenta todos los parámetros
necesarios como la señal portadora con una frecuencia mayor
que la moduladora.
 3

En este proceso de modulación el ancho de banda de la

señal modulada es de 14 Hz 2𝑓𝑓𝑚𝑚 (max). Donde 𝑓𝑓𝑚𝑚 (max) es
la frecuencia máxima de la señal moduladora, en este caso,
7Hz.

Se observó que el máximo voltaje de cambio de la

envolvente es igual a 0.7 v (𝐸𝐸𝑚𝑚 = 𝑚𝑚𝐸𝐸𝑐𝑐 = 0.7 ∗ 1𝑣𝑣)

IV.REFERENCIAS

[1] W. Tomasi, Sistemas de Comunicaciones Electrónicas, México:

Pearson Educación, 2003.
