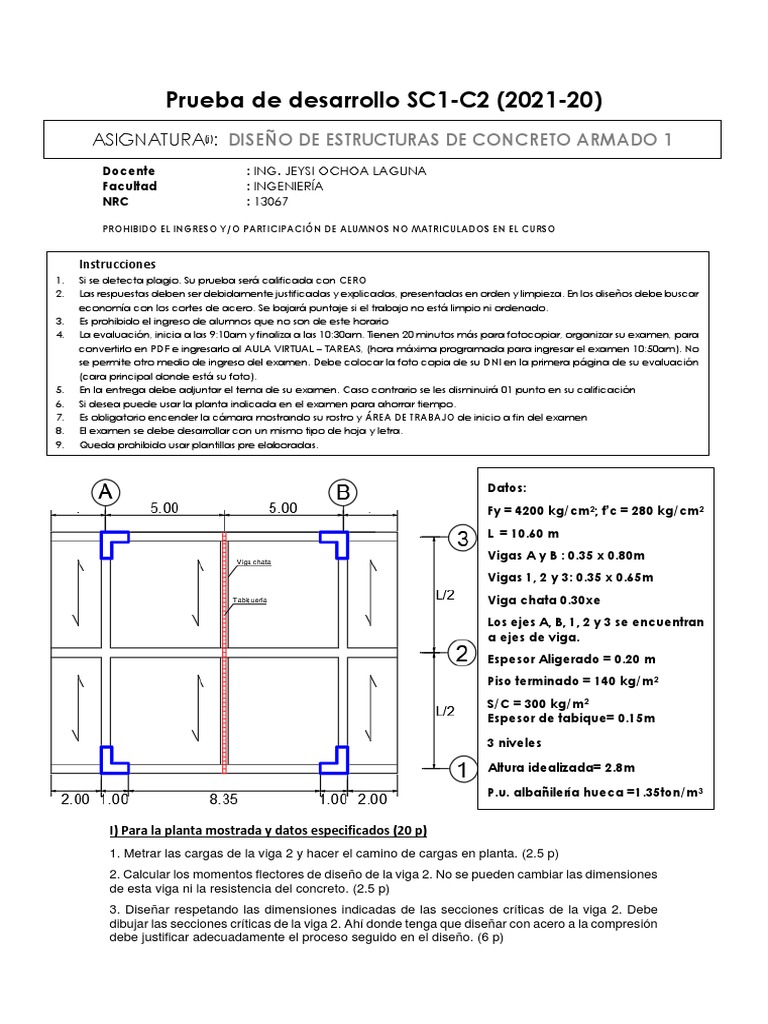

Prueba de desarrollo SC1-C2 (2021-20)

ASIGNATURA(j): DISEÑO DE ESTRUCTURAS DE CONCRETO ARMADO 1


Docente : ING. JEYSI OCHOA LAGUNA
Facultad : INGENIERÍA
NRC : 13067

PROHIBIDO EL INGRESO Y/O PARTICIPACIÓN DE ALUMNOS NO MATRICULADOS EN EL CURSO

Instrucciones
1. Si se detecta plagio. Su prueba será calificada con CERO
2. Las respuestas deben ser debidamente justificadas y explicadas, presentadas en orden y limpieza. En los diseños debe buscar
economía con los cortes de acero. Se bajará puntaje si el trabajo no está limpio ni ordenado.
3. Es prohibido el ingreso de alumnos que no son de este horario
4. La evaluación, inicia a las 9:10am y finaliza a las 10:30am. Tienen 20 minutos más para fotocopiar, organizar su examen, para
convertirlo en PDF e ingresarlo al AULA VIRTUAL – TAREAS, (hora máxima programada para ingresar el examen 10:50am). No
se permite otro medio de ingreso del examen. Debe colocar la foto copia de su DNI en la primera página de su evaluación
(cara principal donde está su foto).
5. En la entrega debe adjuntar el tema de su examen. Caso contrario se les disminuirá 01 punto en su calificación
6. Si desea puede usar la planta indicada en el examen para ahorrar tiempo.
7. Es obligatorio encender la cámara mostrando su rostro y ÁREA DE TRABAJO de inicio a fin del examen
8. El examen se debe desarrollar con un mismo tipo de hoja y letra.
9. Queda prohibido usar plantillas pre elaboradas.

Datos:
Fy = 4200 kg/cm2; f’c = 280 kg/cm2
L = 10.60 m
Vigas A y B : 0.35 x 0.80m
Vigas 1, 2 y 3: 0.35 x 0.65m
Viga chata 0.30xe
Los ejes A, B, 1, 2 y 3 se encuentran
a ejes de viga.
Espesor Aligerado = 0.20 m
Piso terminado = 140 kg/m2
S/C = 300 kg/m2
Espesor de tabique= 0.15m

3 niveles

Altura idealizada= 2.8m

P.u. albañilería hueca =1.35ton/m3

I) Para la planta mostrada y datos especificados (20 p)


1. Metrar las cargas de la viga 2 y hacer el camino de cargas en planta. (2.5 p)
2. Calcular los momentos flectores de diseño de la viga 2. No se pueden cambiar las dimensiones
de esta viga ni la resistencia del concreto. (2.5 p)
3. Diseñar respetando las dimensiones indicadas de las secciones críticas de la viga 2. Debe
dibujar las secciones críticas de la viga 2. Ahí donde tenga que diseñar con acero a la compresión
debe justificar adecuadamente el proceso seguido en el diseño. (6 p)
4. Encuentra el momento resistente de la viga diseñada con acero a la compresión. (4 p)
5. Diseña la viga para fuerza cortante con optimización de acero. Justificar su proceso. (4 p)
6. Hacer el detallado final y completo. (1 p)
