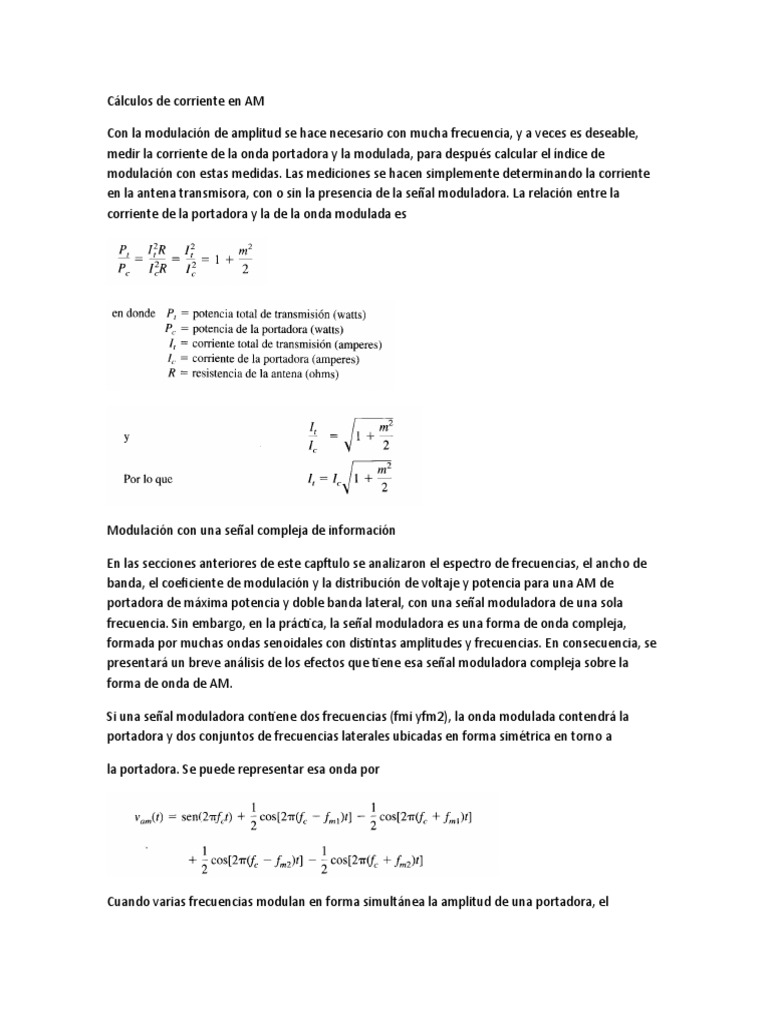

Cálculos de corriente en AM

Con la modulación de amplitud se hace necesario con mucha frecuencia, y a veces es deseable,
medir la corriente de la onda portadora y la modulada, para después calcular el índice de
modulación con estas medidas. Las mediciones se hacen simplemente determinando la corriente
en la antena transmisora, con o sin la presencia de la señal moduladora. La relación entre la
corriente de la portadora y la de la onda modulada es

Modulación con una señal compleja de información

En las secciones anteriores de este capftulo se analizaron el espectro de frecuencias, el ancho de

banda, el coeficiente de modulación y la distribución de voltaje y potencia para una AM de
portadora de máxima potencia y doble banda lateral, con una señal moduladora de una sola
frecuencia. Sin embargo, en la práctica, la señal moduladora es una forma de onda compleja,
formada por muchas ondas senoidales con distintas amplitudes y frecuencias. En consecuencia, se
presentará un breve análisis de los efectos que tiene esa señal moduladora compleja sobre la
forma de onda de AM.

Si una señal moduladora contiene dos frecuencias (fmi yfm2), la onda modulada contendrá la
portadora y dos conjuntos de frecuencias laterales ubicadas en forma simétrica en torno a

la portadora. Se puede representar esa onda por

Cuando varias frecuencias modulan en forma simultánea la amplitud de una portadora, el

coeficiente combinado de modulación es igual a la raíz cuadrada de la suma de cuadrados de los

índices individuales de modulación

Con el efecto combinado de la modulación se pueden determinar las potencias totales de

las bandas laterales y de transmisión, como sigue

En un transmisor de AM se debe tener cuidado en asegurar que los voltajes combinados

de todas las señales moduladoras no sobremodulen a la portadora.

Ejemplo 3-5

Un transmisor DSBFC de AM tiene potencia de portadora no modulada P, = 100W, que se modula

en forma simultánea por tres señales cuyos coeficientes de modulación son m1 = 0.2, m2 = 0.4, y
m3 = 0.5, determinar:

(a) El coeficiente total de modulación.

(b) La potencia de las bandas laterales superior e inferior.

(c) La potencia total transmitida.

Solución (a) El coeficiente total de modulación se calcula sustituyendo en la ecuación 3-22.

(b) La potencia total de las bandas laterales se calcula sustituyendo el resultado del paso a) en la
ecuación 3-24.

(c) La potencia total transmitida se calcula sustituyendo en la ecuación 3-25.
