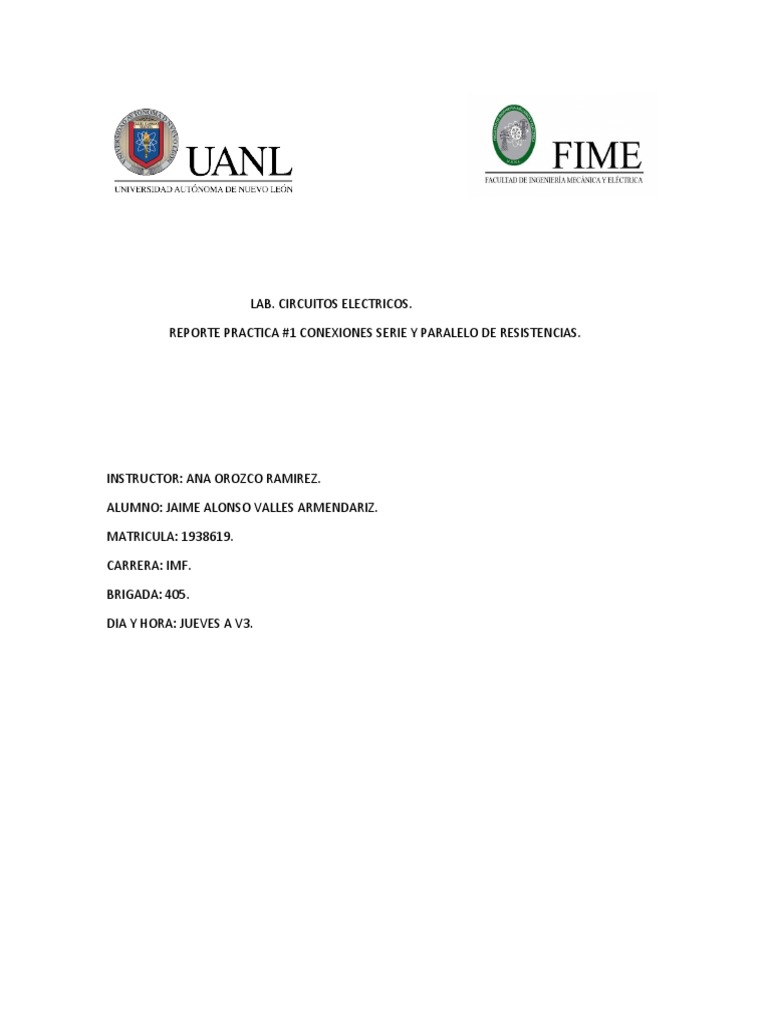

LAB. CIRCUITOS ELECTRICOS.

REPORTE PRACTICA #1 CONEXIONES SERIE Y PARALELO DE RESISTENCIAS.

INSTRUCTOR: ANA OROZCO RAMIREZ.

ALUMNO: JAIME ALONSO VALLES ARMENDARIZ.

MATRICULA: 1938619.

CARRERA: IMF.

BRIGADA: 405.

DIA Y HORA: JUEVES A V3.

INTRODUCCION:
Un circuito eléctrico es una serie de elementos o componentes
eléctricos, tales como resistencias, inductancias, condensadores y
fuentes, o electrónicos, conectados eléctricamente entre sí con el
propósito de generar, transportar o modificar señales eléctricas.

MARCO TEORICO:
Circuito en serie
Un circuito en serie es un circuito en el cual las resistencias o cargas están
conectadas de extremo a extremo para que el circuito tenga solo una ruta a
través de la cual fluye la corriente eléctrica. Por lo tanto, cuando se conectan
varias resistencias en serie, la resistencia efectiva (resistencia total en el
circuito) se obtiene sumando la resistencia individual algebraicamente. Es
decir, si tenemos resistencias con resistencia R1, R2, R3 ... Rn conectadas en
serie , entonces;

En las conexiones en serie, la misma corriente fluye a través de todas las

ramas de los circuitos, pero diferente voltaje a través de él, lo que hace que las
resistencias tengan un voltaje diferente a través de ellos. Cada resistencia o
carga experimentará una caída de voltaje. El voltaje aplicado es igual a la
suma de la caída de voltaje en las diferentes partes del circuito. La caída de
voltaje es proporcional a que la corriente de resistencia sea la misma en todo el
circuito. Cuando las cargas se conectan en serie, las cargas tenderán a tener
un interruptor común. Este tipo de conexión se emplea en pasillos escolares,
luces de la calle.

Circuito paralelo
Resistencias, se dice que las cargas están conectadas en paralelo cuando el
extremo de cada una de las resistencias o cargas tiene un punto o unión
común y los otros extremos también están conectados a un punto o unión
común. Tales circuitos se conocen como circuitos paralelos.
A diferencia de la conexión de circuito en serie, cuando se encuentra la
resistencia total (efectiva) en un circuito paralelo, se toma el recíproco de la
resistencia individual. Por lo tanto, cuando se conectan varias resistencias en
paralelo, el recíproco de la resistencia efectiva viene dado por la suma
aritmética o algebraica del recíproco de la resistencia individual.

La conexión de circuito paralelo tiene el mismo voltaje que fluye a través de

todas las ramas de los circuitos . Las diferentes resistencias tienen sus
corrientes individuales.

Usos y aplicación de conexión en paralelo

La conexión en circuito paralelo es muy común en uso. Varias lámparas y
electrodomésticos en nuestros hogares están conectados en paralelo para que
cada una de las lámparas o bobos y electrodomésticos puedan funcionar de
manera independiente. Para que tengamos control sobre las lámparas o
cargas individuales, deben conectarse en paralelo.
DATOS Y MEDICIONES:
CIRCUITO 1:

CIRCUITO 2:
CIRCUITO 3:

CIRCUITO 4:
CALCULOS DE COMPROBACION:
CONCLUSION:
Podemos concluir que la resistencia depende mucho en si está en paralelo o
en serie puesto que, si el circuito está en serie la resistencia aumenta al añadir
mayor número de resistencias, lo contrario sucede en un circuito en paralelo
donde mientras más resistencias se añada menos resistencia se obtendrá.
