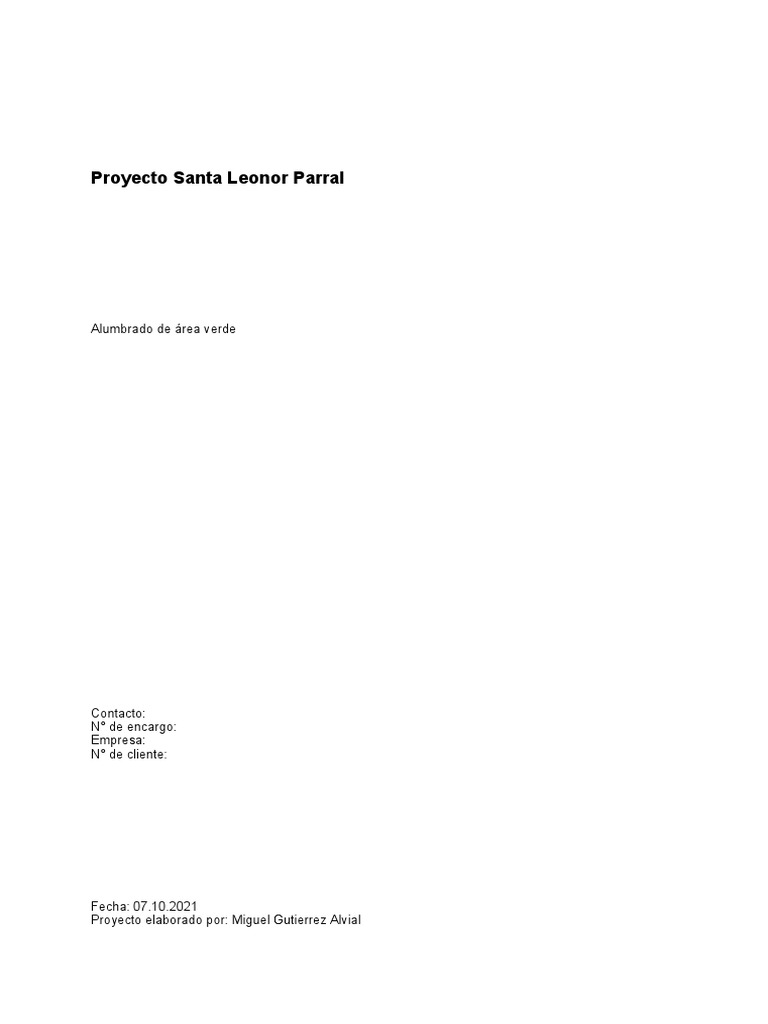

Proyecto Santa Leonor Parral

Alumbrado de área verde

Contacto:
N° de encargo:
Empresa:
N° de cliente:

Fecha: 07.10.2021
Proyecto elaborado por: Miguel Gutierrez Alvial
Proyecto Santa Leonor Parral
07.10.2021

MAGA Proyecto elaborado por Miguel Gutierrez Alvial

Teléfono 999435018
2 Sur N°1275, Parral Fax
e-Mail magaelectricidad@gmail.com

Índice

Proyecto Santa Leonor Parral

Portada del proyecto 1
Índice 2
Lista de luminarias 3
CESMEC S.A. SCE- CLG-6115 60W
Hoja de datos de luminarias 4
Escena exterior 1
Datos de planificación 5
Lista de luminarias 6
Luminarias (ubicación) 7
Rendering (procesado) en 3D 8
Rendering (procesado) de colores falsos 9
Superficies exteriores
Elemento del suelo 1
Superficie 1
Isolíneas (E) 10
Gama de grises (E) 11
Gráfico de valores (E) 12

DIALux 4.13 by DIAL GmbH Página 2

Proyecto Santa Leonor Parral
07.10.2021

MAGA Proyecto elaborado por Miguel Gutierrez Alvial

Teléfono 999435018
2 Sur N°1275, Parral Fax
e-Mail magaelectricidad@gmail.com

Proyecto Santa Leonor Parral / Lista de luminarias

3 Pieza CESMEC S.A. SCE- CLG-6115 60W Dispone de una imagen

N° de artículo: SCE- de la luminaria en
Flujo luminoso (Luminaria): 6552 lm nuestro catálogo de
Flujo luminoso (Lámparas): 6552 lm luminarias.
Potencia de las luminarias: 60.0 W
Clasificación luminarias según CIE: 100
Código CIE Flux: 31 68 96 100 100
Lámpara: 1 x LED (Factor de corrección 1.000).

DIALux 4.13 by DIAL GmbH Página 3

Proyecto Santa Leonor Parral
07.10.2021

MAGA Proyecto elaborado por Miguel Gutierrez Alvial

Teléfono 999435018
2 Sur N°1275, Parral Fax
e-Mail magaelectricidad@gmail.com

CESMEC S.A. SCE- CLG-6115 60W / Hoja de datos de luminarias

Emisión de luz 1:

Dispone de una imagen de la luminaria en nuestro

catálogo de luminarias.

Clasificación luminarias según CIE: 100 Para esta luminaria no puede presentarse ninguna
Código CIE Flux: 31 68 96 100 100 tabla UGR porque carece de atributos de simetría.

DIALux 4.13 by DIAL GmbH Página 4

Proyecto Santa Leonor Parral
07.10.2021

MAGA Proyecto elaborado por Miguel Gutierrez Alvial

Teléfono 999435018
2 Sur N°1275, Parral Fax
e-Mail magaelectricidad@gmail.com

Escena exterior 1 / Datos de planificación

Factor mantenimiento: 0.80, ULR (Upward Light Ratio): 0.0% Escala 1:3628

Lista de piezas - Luminarias

N° Pieza Designación (Factor de corrección)  (Luminaria) [lm]  (Lámparas) [lm] P [W]

1 3 CESMEC S.A. SCE- CLG-6115 60W (1.000) 6552 6552 60.0
Total: 19656 Total: 19656 180.0

DIALux 4.13 by DIAL GmbH Página 5

Proyecto Santa Leonor Parral
07.10.2021

MAGA Proyecto elaborado por Miguel Gutierrez Alvial

Teléfono 999435018
2 Sur N°1275, Parral Fax
e-Mail magaelectricidad@gmail.com

Escena exterior 1 / Lista de luminarias

3 Pieza CESMEC S.A. SCE- CLG-6115 60W Dispone de una imagen

N° de artículo: SCE- de la luminaria en
Flujo luminoso (Luminaria): 6552 lm nuestro catálogo de
Flujo luminoso (Lámparas): 6552 lm luminarias.
Potencia de las luminarias: 60.0 W
Clasificación luminarias según CIE: 100
Código CIE Flux: 31 68 96 100 100
Lámpara: 1 x LED (Factor de corrección 1.000).

DIALux 4.13 by DIAL GmbH Página 6

Proyecto Santa Leonor Parral
07.10.2021

MAGA Proyecto elaborado por Miguel Gutierrez Alvial

Teléfono 999435018
2 Sur N°1275, Parral Fax
e-Mail magaelectricidad@gmail.com

Escena exterior 1 / Luminarias (ubicación)

Escala 1 : 3628

Lista de piezas - Luminarias

N° Pieza Designación
1 3 CESMEC S.A. SCE- CLG-6115 60W

DIALux 4.13 by DIAL GmbH Página 7

Proyecto Santa Leonor Parral
07.10.2021

MAGA Proyecto elaborado por Miguel Gutierrez Alvial

Teléfono 999435018
2 Sur N°1275, Parral Fax
e-Mail magaelectricidad@gmail.com

Escena exterior 1 / Rendering (procesado) en 3D

DIALux 4.13 by DIAL GmbH Página 8

Proyecto Santa Leonor Parral
07.10.2021

MAGA Proyecto elaborado por Miguel Gutierrez Alvial

Teléfono 999435018
2 Sur N°1275, Parral Fax
e-Mail magaelectricidad@gmail.com

Escena exterior 1 / Rendering (procesado) de colores falsos

DIALux 4.13 by DIAL GmbH Página 9

Proyecto Santa Leonor Parral
07.10.2021

MAGA Proyecto elaborado por Miguel Gutierrez Alvial

Teléfono 999435018
2 Sur N°1275, Parral Fax
e-Mail magaelectricidad@gmail.com

Escena exterior 1 / Elemento del suelo 1 / Superficie 1 / Isolíneas (E)

Valores en Lux, Escala 1 : 179

Situación de la superficie en la
escena exterior:
Punto marcado:
(481.989 m, 18.049 m, 0.000 m)

Trama: 128 x 64 Puntos

Em [lx] Emin [lx] Emax [lx] Emin / Em Emin / Emax
26 1.01 44 0.038 0.023

DIALux 4.13 by DIAL GmbH Página 10

Proyecto Santa Leonor Parral
07.10.2021

MAGA Proyecto elaborado por Miguel Gutierrez Alvial

Teléfono 999435018
2 Sur N°1275, Parral Fax
e-Mail magaelectricidad@gmail.com

Escena exterior 1 / Elemento del suelo 1 / Superficie 1 / Gama de grises (E)

Escala 1 : 179
Situación de la superficie en la
escena exterior:
Punto marcado:
(481.989 m, 18.049 m, 0.000 m)

Trama: 128 x 64 Puntos

Em [lx] Emin [lx] Emax [lx] Emin / Em Emin / Emax

26 1.01 44 0.038 0.023

DIALux 4.13 by DIAL GmbH Página 11

Proyecto Santa Leonor Parral
07.10.2021

MAGA Proyecto elaborado por Miguel Gutierrez Alvial

Teléfono 999435018
2 Sur N°1275, Parral Fax
e-Mail magaelectricidad@gmail.com

Escena exterior 1 / Elemento del suelo 1 / Superficie 1 / Gráfico de valores (E)

Valores en Lux, Escala 1 : 179

No pudieron representarse todos los valores calculados.
Situación de la superficie en la
escena exterior:
Punto marcado:
(481.989 m, 18.049 m, 0.000 m)

Trama: 128 x 64 Puntos

Em [lx] Emin [lx] Emax [lx] Emin / Em Emin / Emax
26 1.01 44 0.038 0.023

DIALux 4.13 by DIAL GmbH Página 12
