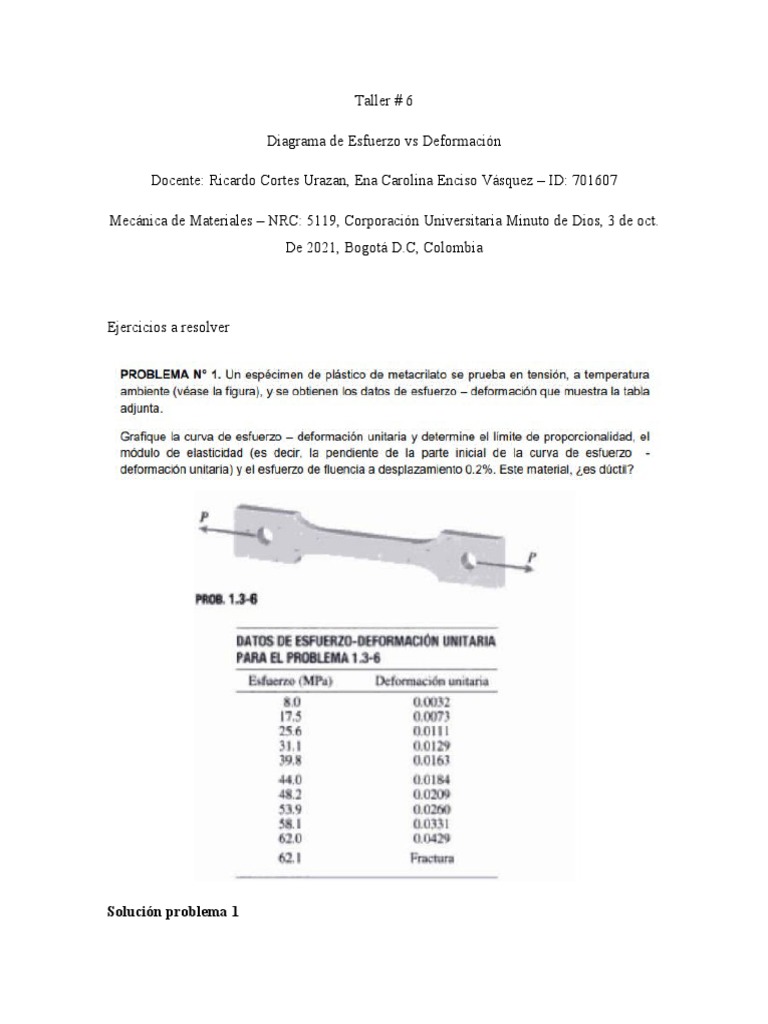

Taller # 6

Diagrama de Esfuerzo vs Deformación

Docente: Ricardo Cortes Urazan, Ena Carolina Enciso Vásquez – ID: 701607

Mecánica de Materiales – NRC: 5119, Corporación Universitaria Minuto de Dios, 3 de oct.

De 2021, Bogotá D.C, Colombia

Ejercicios a resolver

Solución problema 1
Datos de esfuerzo de deformación unitaria para el problema 1
Esfuerzo (Mpa) deformación unitaria
8 0,0032
17,5 0,0073
25,6 0,0111
31,1 0,0129
39,8 0,0163
44 0,0184
48,2 0,0209
53,9 0,026
58,1 0,0331
62 0,0429
62,1 fractura
Tabla 1

1. Grafique la curva de esfuerzo – deformación unitaria

Deformacion Unitaria Frente a Esfuerzo(Mpa)

70

60

50

40

30

20

10

0
0 2 4 6 8 10 12

Grafica 1

2. Determine el límite de proporcionalidad

El límite de proporcionalidad según la grafica realizada es de 40(MPa)

 3. Módulo de elasticidad

σ e =E∗ϵ

σe
E=
ϵ

40 MPa
E= =2453.96 MPa
0.0163

4. Esfuerzo de fluencia a desplazamiento 0.2%

σ flu ≈ 51 MPa

el esfuerzo de fluencia es σ fluencua ≈51 MPa debido a que es la zona de tención donde se
comienza a observar una de formación plástica, debido a que se está produciendo cuando se
retira la carga aplicada en el material ensayado, por lo cual esta no recuperara su posición
original lo que significa que quedara con una deformación plástica permanente.

5. Este material, ¿es dúctil?

Gracias a la representación grafica del material se logra observar que el material presenta
deformaciones mayores respecto al incremento del esfuerzo en tención, por lo cual el
material ensayado es dúctil.
 Solución problema 2

Carga (lb) Alargamiento (pulg) Esfuerzo (PSI) Deformación unitaria (pulg/pulg)

1000 0,0002 4992,61 0,0001
2000 0,0006 9985,21 0,0003
6000 0,0019 29955,64 0,00095
10000 0,0033 49926,07 0,00165
12000 0,0039 59911,28 0,00195
12900 0,0043 64404,63 0,00215
13400 0,0047 66900,93 0,00235
13600 0,0054 67899,45 0,0027
13800 0,0063 68897,97 0,00315
14000 0,009 69896,49 0,0045
14400 0,0102 71893,54 0,0051
15200 0,013 75887,62 0,0065
16800 0,023 83875,79 0,0115
18400 0,0336 91863,96 0,0168
 20000 0,0507 99852,14 0,02535
22400 0,1108 111834,39 0,0554
22600 fractura 112832,91 fractura
Tabla 2

2 D2
A=π∗r =π
4

π∗0.5052
A0 = → A0 =0.200 ¿2
4

π∗0.422
Af= → A f =0.138 ¿ 2
4

L0=2.00∈¿

δ σ= P
∈= -
L A0

1. Grafique la curva convencional de esfuerzo – deformación unitaria para el acero

Deformacion Unitaria Frente a Esfuerzo(MPa)

120000.00

100000.00

80000.00

60000.00

40000.00

20000.00

0.00
0 2 4 6 8 10 12 14 16 18

Grafica 2

2. Límite de proporcionalidad

El límite de proporcionalidad observado en la gráfica es de 64405 (PSI)

 3. Módulo de elasticidad

σ e =E∗ϵ

σe
E=
ϵ

64405 PSI
E= =29955813.95 PSI
0.00215

E=29955813.95 PSI

4. Esfuerzo de fluencia a desplazamiento 0.1%

σ flu ≈ 68897 PSI

Es donde comienza la deformación producida al retirar la carga aplicada y esta ya no

recupera su posición inicial obteniendo una deformación plástica permanente.

5. El esfuerzo último

σ ult =111834,39 PSI

Al evidenciar el crecimiento de la gráfica 2 se observa que el último esfuerzo es de

111834,39PSI

6. Porcentaje de elongación en 2.00 pulg

Lf =L0 +∆ L

Lf =2+0.12=2.12 ¿2

Lf −L0
% elongacion = ∗100
L0

2.12−2
% elongacion = ∗100 → % elongacion=6 %
2

7. La reducción porcentual de área

 A 0− A f
% area = ∗100
A0

0.200−0.138
% area = ∗100 → % area =31 %
0.200

Solución problema 3

carga (kip) contracción (pulg) deformació esfuerz

n o
0 0 0 0
5 0,0006 0,00005 0,1768
9,5 0,0012 0,0001 0,3360
16,5 0,002 0,000167 0,5836
20,5 0,0026 0,000217 0,7250
25,5 0,0034 0,000283 0,9019
30 0,004 0,000333 1,0610
34,5 0,0045 0,000375 1,2202
38,5 0,005 0,000417 1,3617
46,5 0,0062 0,000517 1,6446
50 0,007 0,000583 1,7684
 53 0,0075 0,000625 1,8745
Tabla 3

D=6∈¿

L=12∈¿

2 D2
A=π∗r =π
4

π∗62 2
A= =28.274 ¿
4

1. Dibuje el diagrama de esfuerzo – deformación mediante escalas de 1 pulg = 0.5

ksi y 1 pulg = 0.2 𝑥 10^− 3 𝑝𝑢𝑙𝑔 / 𝑝𝑢𝑙g

esfuerzo – deformación
2

1.5

0.5

0
0 0 0 0 0

Gráfico 3

2. Determine el módulo de elasticidad E aproximado.

σe
Eaprx =
ϵ

1.3617−0
Eaprx = =3.264∗10 3 ksi
0.000417−0
 Eaprx =3.264∗103 ksi

Solución problema 4

σ F =53.4 ksi

deformación pulg/pulg esfuerzo (ksi)

0 0
0,0006 33,2
0,001 45,5
0,0014 49,5
0,0018 51,5
0,0022 53,4
Tabla 4

1. Grafique esfuerzo – deformación

 esfuerzo – deformación
60

50

40

30

20

10

0
0 0 0 0 0 0

Grafica4

2. Determine el módulo de elasticidad

σe
Eaprx =
ϵ

33.2−0
Eaprx = =55333.33 ksi
0.0006−0

Eaprx =55.33∗10 3 ksi

3. Determine el módulo de resiliencia.

1
ur = ∗σ∗∈
2

1 lb pulg
ur = ∗33.2 ( 10 3) ∗0.0006
2 pulg 2
pulg

lb
ur =9.96
pulg
Solución problema 5

D=12.5 mm → 0.0125 m

L=50 mm → 0.05 m

2 D2
A=π∗r =π
4

π∗0.01252 −4 2
A= =1.2272∗10 m
4

carga (KN) elongación (mm) deformación Esfuerzo

(MPa)
0 0 0 0
 11,1 0,0175 0,00035 90,45
31,9 0,06 0,0012 259,94
37,8 0,102 0,00204 308,02
40,9 0,165 0,0033 333,28
43,6 0,249 0,00498 355,28
53,4 1,016 0,02032 435,14
62,3 3,048 0,06096 507,67
64,5 6,35 0,127 525,59
62,3 8,89 0,1778 507,67
58,8 11,938 0,23876 479,15
Tabla 5

1. Grafique el diagrama de esfuerzo – deformación

Esfuerzo - Deformacion
600

500

400

300

200

100

0
0 0.05 0.1 0.15 0.2 0.25 0.3

Grafica 5

2. Determine aproximadamente el módulo de elasticidad E

σe
Eaprx =
ϵ
 3 55 ,28−0
Eaprx = =7.13 4∗104 ksi
0.00 498−0

Eaprx =7.134∗104 ksi

3. Esfuerzo último

El esfuerzo último evidenciado en la gráfica 5 y la tabla 5 es de σ u =507.6 7

4. Esfuerzo de fractura

El esfuerzo de fractura evidenciados en la tabla 5 y grafica 5 es de σ f =479.15 MPa
