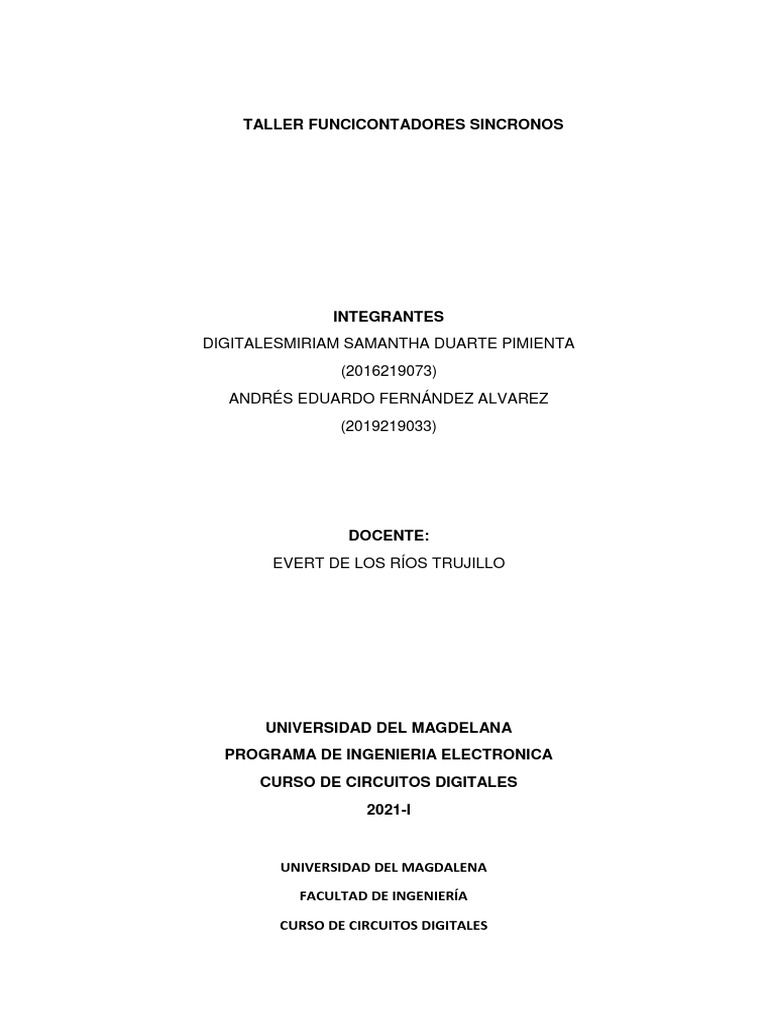

TALLER FUNCICONTADORES SINCRONOS

INTEGRANTES
DIGITALESMIRIAM SAMANTHA DUARTE PIMIENTA
(2016219073)
ANDRÉS EDUARDO FERNÁNDEZ ALVAREZ
(2019219033)

DOCENTE:
EVERT DE LOS RÍOS TRUJILLO

UNIVERSIDAD DEL MAGDELANA

PROGRAMA DE INGENIERIA ELECTRONICA
CURSO DE CIRCUITOS DIGITALES
2021-I

UNIVERSIDAD DEL MAGDALENA

FACULTAD DE INGENIERÍA
CURSO DE CIRCUITOS DIGITALES
 TALLER DISEÑO DE CONTADORES SÍNCRONOS

1. Implemente un circuito contador binario síncrono de secuencia irregular, que

muestre los siguientes estados: 0 – 3 – 6 – 7 – 2 – 4. Implemente el circuito
utilizando flip-flops J-K.

ESTADO ACTUAL ESTADO SIGUIENTE

Q2 Q1 Q0 Q2 Q1 Q0
0 0 0 0 1 1
0 1 1 1 1 0
1 1 0 1 1 1
1 1 1 0 1 0
0 1 0 1 0 0
1 0 0 0 0 0
2. Para la siguiente secuencia irregular: 0 – 1 – 3 – 6 – 7 – 6 – 4 – 3 – 1, diseñe una
máquina de estados que visualice dicha secuencia.
Tenga en cuenta que para el ejercicio varios de sus estados se repiten, por lo que
será necesario incluir un bit extra que diferencia uno de otro estado.
 ESTADO ACTUAL ESTADO SIGUIENTE
Q3 Q2 Q1 Q0 Q3 Q2 Q1 Q0
0 0 0 0 0 0 0 1
0 0 0 1 0 0 1 1
0 0 1 1 0 1 1 0
0 1 1 0 0 1 1 1
0 1 1 1 1 1 1 0
1 1 1 0 1 1 0 0
1 1 0 0 1 0 1 1
1 0 1 1 1 0 0 1
1 0 0 1 0 0 0 0

NOTA: El desarrollo es en grupos y deben subir un informe en el que se desarrollen

cada uno de los puntos vistos en clases, además deben implementar la simulación
de cada uno de los circuitos desarrollados para así validar su funcionamiento.
En la siguiente clase se desarrollarán las sustentaciones de cada punto.
