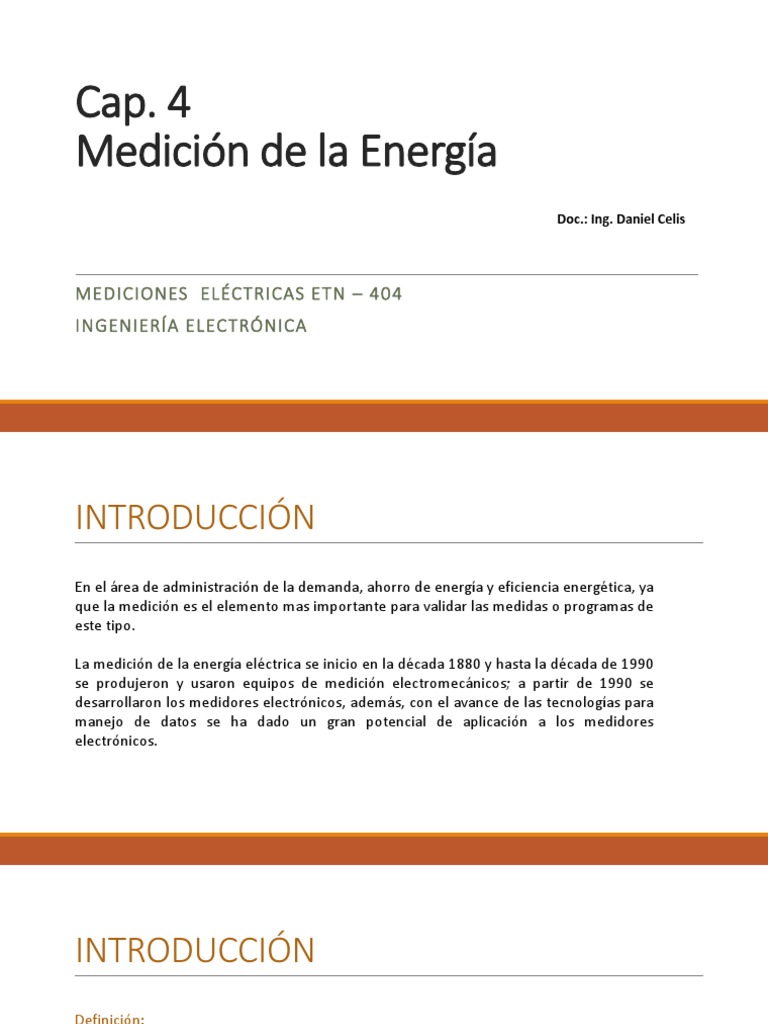

Cap.

4
Medición de la Energía
Doc.: Ing. Daniel Celis

MEDICIONES ELÉCTRICAS ETN – 404

INGENIERÍA ELECTRÓNICA
INTRODUCCIÓN
En el área de administración de la demanda, ahorro de energía y eficiencia energética, ya
que la medición es el elemento mas importante para validar las medidas o programas de
este tipo.

La medición de la energía eléctrica se inicio en la década 1880 y hasta la década de 1990

se produjeron y usaron equipos de medición electromecánicos; a partir de 1990 se
desarrollaron los medidores electrónicos, además, con el avance de las tecnologías para
manejo de datos se ha dado un gran potencial de aplicación a los medidores
electrónicos.
INTRODUCCIÓN
Definición:

El medidor de energía eléctrica o contador eléctrico es el instrumento de medición, con

fines comerciales, más difundido en el mundo. Se trata de un dispositivo que mide el
consumo de energía eléctrica de un circuito o un servicio eléctrico
 INTRODUCCIÓN
NÚMERO DE CONSUMIDORES, TOTAL Y POR TIPO O CATEGORIA DE CONSUMO
AÑO RESIDENCIAL GENERAL INDUSTRIAL MINERÍA A.PÚBLICO OTROS TOTAL

2010 1.258.057 151.365 11.731 51 441 2.534 1.424.179

2011 1.365.668 162.751 12.759 55 522 2.720 1.544.475

2012 1.491.558 175.424 13.608 68 759 3.804 1.685.221

2013 1.682.997 192.920 14.577 78 1.039 4.332 1.895.943

2014 1.901.999 221.170 16.947 84 1.385 4.921 2.146.506

2015 2.009.775 232.411 17.619 160 1.624 5.562 2.267.151

2016 2.110.774 243.804 18.240 154 1.874 6.387 2.381.233

2017 2.231.607 257.868 19.120 179 2.129 7.082 2.517.985

2018 2.316.277 268.880 19.636 185 2.184 7.990 2.615.152

2019 2.491.747 286.420 21.280 194 2.452 8.189 2.810.284

INTRODUCCIÓN
INTRODUCCIÓN
Año Residencial General Industrial Minería A. Público Otros Total

2015 2.831.994,68 1.405.296,12 1.794.521,41 268.785,26 381.507,42 177.949,87 6.860.054,76

2016 2.986.959,74 1.489.908,53 1.812.622,83 268.710,31 406.728,33 188.160,31 7.153.090,05

2017 3.049.281,54 1.557.838,93 1.859.153,26 274.040,48 420.600,29 189.958,56 7.350.873,06

2018 3.137.168,52 1.637.027,73 1.912.888,07 293.423,67 442.068,18 188.517,90 7.611.094,08

2019 3.375.036,82 1.720.427,03 2.073.456,12 321.830,65 466.807,23 197.772,72 8.155.330,58

- CONSUMO DE ENERGÍA ELÉCTRICA, TOTAL Y POR TIPO O

CATEGORÍA DE COSUMO
INTRODUCCION
El sistema eléctrico necesita de una serie de aparatos de medida y control que indiquen la energía
consumida en kWh y la potencia demandada en kW. Los elementos que integran un equipo de
medida "definitivo" son:
▪ Transformadores de medida
▪Contador
▪Registrador
▪Sistema de comunicaciones
El contador de energía eléctrica es el aparato que contabiliza esta energía en las líneas y redes de
corriente alterna, tanto monofásica como trifásicas.
NB:498
 Medidores

La Potencia promedio consumida en un intervalo de tiempo T, puede ser calculada a través del :
𝑇
1
𝑃= 𝑢 𝑡 ∗ 𝑖 𝑡 𝑑𝑡
𝑇 0

La Energía eléctrica a cada segundo es:

𝑇
1
𝑊ℎ = 𝑢 𝑡 ∗ 𝑖 𝑡 𝑑𝑡
3600 0
TIPOS DE MEDIDORES (antes)
TIPOS DE MEDIDORES (ahora)

Electromecánicos
MEDIDORES
Estado sólido
Medidores electromecánicos
Inducción Magnética producida por la circulación de corriente

Con los medidores electromecánicos, normalmente solo se hacen

mediciones de consumo de energía en base a un mecanismo de
rotación movido por la inducción de corriente que circula por un
electroimán.

Existen monofásicos y trifásicos

Sistema de alimentación
Sistema de alimentación
Sistema de alimentación
Sistema de alimentación
Estrella - Delta
Sistema de alimentación
Sistema de alimentación
Potencia [VA]
100000
MT [V] BT [V]
6900 380
Estrella Estrella
4h 4h
Tension de línea [V] 6900 380,0
Tension de fase [V] 3988 219,7
Corriente de linea [A] 8,4 152,1
Corriente de fase [A] 8,4 152,1
Sistema de alimentación
Sistema de alimentación
Sistema de alimentación
Medición de la energía
Medidores electromecánicos
Medidores electromecánicos
Medidores electromecánicos
Medidores electromecánicos
Medidores electromecánicos
Medidores electrónicos
Medidores electrónicos
Medidores Estado Sólido
En cambio, con los medidores electrónicos multifunción en base a la
medición de corriente y tensión, y con la transformación de estas
dos señales de analógicas a digitales, aunado al uso de un
microcontrolador, permite determinar los valores de P, Q, S, fp y
parámetros de calidad de la energía eléctrica como armónicos en
tensión y corriente, y otras funciones adicionales que pueden
observarse en tiempo real en el medidor o que pueden almacenarse
en memoria no volátil como parte del propio equipo.
Medidores Estado Sólido
Medidores Estado Sólido
Medidores Estado Sólido
Medidores Estado Sólido
Medidores Estado Sólido
Características de medidores monofásico
Corriente nominal:

Intensidad de corriente para el cual el medidor esta instalado

Corriente máxima:

Mayor intensidad de corriente que puede circular en régimen

permanente

Clase de Exactitud
Lectura de un medidor monofásico
Lectura de un medidor monofásico
Tipos de Medición

Directa

Semi - directa

Indirecta
 Calibración
La calibración debe realizarse con un medidor patrón mejor en por lo menos cuatro
veces su clase de precisión es decir:
Clase 2 su patrón debe ser 2/4 = 0,5

Debe tener trazabilidad a algún ente, IBNORCA, laboratorio de calibración acreditado

internacional.
Calibración
 Clases de Exactitud en medidores
De Acuerdo Con las clases de Exactitud en Bolivia, los medidores se dividen en 3 clases: 0.2, 0,5, 1 y 2.

✓ Medidores clase 0.2 Se utilizan para medir la energía activa suministrada en bloque en punto de
frontera con otras empresas electrificadoras o grandes consumidores alimentados por alta tensión.

✓ Medidores clase 0,5 y 1 Incluye los medidores trifásicos para medir energía activa y reactiva de
grandes consumidores, para clientes mayores de 50 kW. (NB777)

✓ Medidores clase 2 Es la clasificación básica e incluye los medidores monofásicos y trifásicos para medir
energía activa en casas, oficinas, locales comerciales y pequeñas industrias con cargas menores de 50
kW.

El índice de clase 0.2 .0,5, 1, y 2 significa los límites de error porcentual admisible para todos los valores
de corriente.
 Smart Grid y Smart Metter
El término Smart Grid se utiliza para referirse a la red de distribución eléctrica inteligente. Se definen
como inteligentes las redes bidireccionales, capaces de transmitir electricidad en ambos sentidos.

Generación Distribuida

La generación distribuida o descentralizada es una parte fundamental en una Smart Grid. Consiste en la
generación de energía eléctrica mediante muchas pequeñas fuentes de generación que se instalan cerca
de los puntos de consumo. La generación distribuida se basa en la cooperación entre esta
microgeneración y la generación de las centrales convencionales.

Clientes - autosustentable
Smart Grid y Smart Metter
Smart Grid y Smart Metter
Smart Grid y Smart Metter
APLICACIONES DE LA TELEMEDIDA

Control del consumo

Al poder almacenar continuamente los datos emitidos por los contadores, se puede hacer una facturación
instantánea al hacer lecturas de contadores y conocer los consumos de cada usuario, y se pueden realizar
cálculos estadísticos de consumo y conocer las curvas de demanda de energía de un usuario, de un
conjunto de usuarios o de un centro de transformación, muy útiles para hacer las previsiones de consumo
por parte de la compañía generadora.
Smart Grid y Smart Metter
Esto también es muy útil porque el almacenamiento de los datos para las estadísticas de cada usuario
hace que éste pueda realizar un mejor control de su propio consumo, eligiendo la tarifa que mejor se le
adapte o modificando su consumo para controlar el gasto.

Otra aplicación es realizar el control de los interruptores de control de potencia (ICP) y realizar
la desconexión de un circuito que consume más de la potencia contratada.

Control de las tarifas

Se puede tener un control sobre las tarifas pudiendo hacer un cambio de las mismas para
cualquier usuario, cambios en los complementos de tarifa, realizar discriminaciones horarias
según las tarifas o definir los días en los que la tarifa es distinta (sábados y festivos).
