UNIVERSIDAD NACIONAL "HERMILIO VALDIZAN" DE HUANUCO

ESCUELA ACADEMICO PROFESIONAL DE INGENIERIA CIVIL

PROGRAMA DE ACTUALIZACION Y PROFESIONALIZACION PAP - 99 NIVEL I

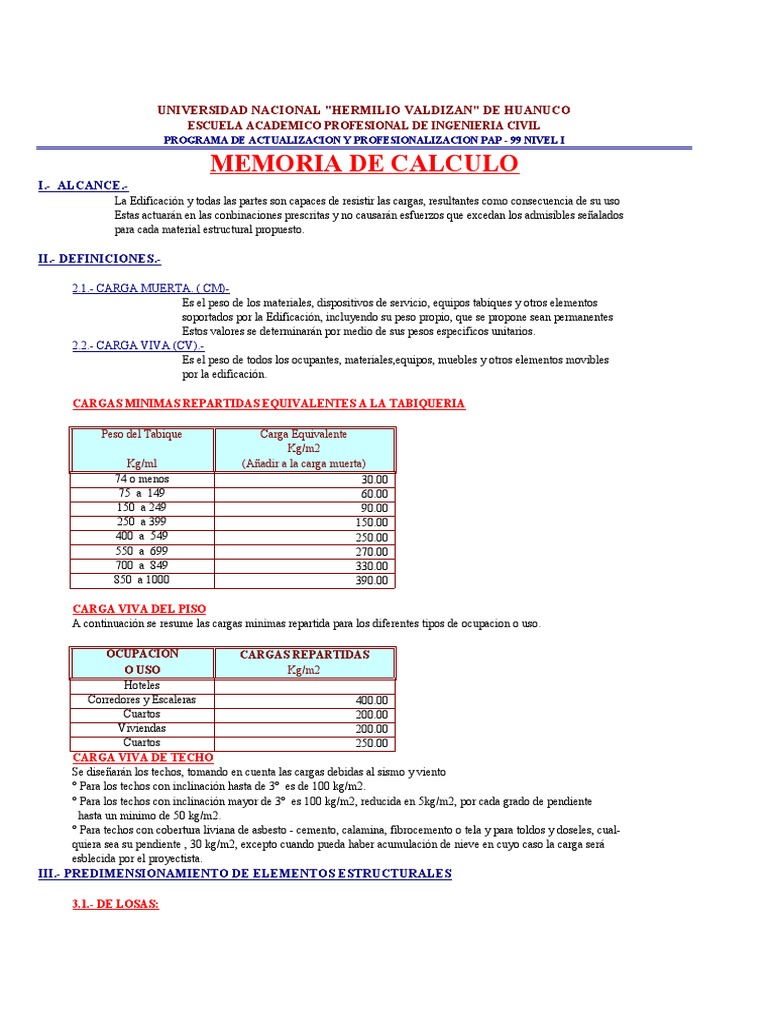

MEMORIA DE CALCULO
I.- ALCANCE.-
La Edificación y todas las partes son capaces de resistir las cargas, resultantes como consecuencia de su uso
Estas actuarán en las conbinaciones prescritas y no causarán esfuerzos que excedan los admisibles señalados
para cada material estructural propuesto.

II.- DEFINICIONES.-

2.1.- CARGA MUERTA. ( CM)-

Es el peso de los materiales, dispositivos de servicio, equipos tabiques y otros elementos
soportados por la Edificación, incluyendo su peso propio, que se propone sean permanentes
Estos valores se determinarán por medio de sus pesos especificos unitarios.
2.2.- CARGA VIVA (CV).-
Es el peso de todos los ocupantes, materiales,equipos, muebles y otros elementos movibles
por la edificación.

CARGAS MINIMAS REPARTIDAS EQUIVALENTES A LA TABIQUERIA

Peso del Tabique Carga Equivalente

Kg/m2
Kg/ml (Añadir a la carga muerta)
74 o menos 30.00
75 a 149 60.00
150 a 249 90.00
250 a 399 150.00
400 a 549 250.00
550 a 699 270.00
700 a 849 330.00
850 a 1000 390.00

CARGA VIVA DEL PISO

A continuación se resume las cargas minimas repartida para los diferentes tipos de ocupacion o uso.

OCUPACION CARGAS REPARTIDAS

O USO Kg/m2
Hoteles
Corredores y Escaleras 400.00
Cuartos 200.00
Viviendas 200.00
Cuartos 250.00
CARGA VIVA DE TECHO
Se diseñarán los techos, tomando en cuenta las cargas debidas al sismo y viento
° Para los techos con inclinación hasta de 3° es de 100 kg/m2.
° Para los techos con inclinación mayor de 3° es 100 kg/m2, reducida en 5kg/m2, por cada grado de pendiente
hasta un minimo de 50 kg/m2.
° Para techos con cobertura liviana de asbesto - cemento, calamina, fibrocemento o tela y para toldos y doseles, cual-
quiera sea su pendiente , 30 kg/m2, excepto cuando pueda haber acumulación de nieve en cuyo caso la carga será
esblecida por el proyectista.
III.- PREDIMENSIONAMIENTO DE ELEMENTOS ESTRUCTURALES

3.1.- DE LOSAS:
 UNIVERSIDAD NACIONAL "HERMILIO VALDIZAN" DE HUANUCO
ESCUELA ACADEMICO PROFESIONAL DE INGENIERIA CIVIL
PROGRAMA DE ACTUALIZACION Y PROFESIONALIZACION PAP - 99 NIVEL I
Será dimensionado teniendo en consideración los siguientes criterios:

h = 0.17 m Luces menores de 4.00 m

h = 0.20 m Luces comprendidos entre 4.00 y 5.50m

h = 0.25 m Luces comprendidos entre 5.00 y 6.50m

h = 0.30 m Luces comprendidos entre 6.00 y 7.50m

Luego de lo indicado anteriormente se utilizará un espesor de losa aligerada igual:

h = 0.20 m

3.2.- DE VIGAS:
Será dimensionado teniendo en consideración los siguientes criterios:

h = Luz / 10 a Luz / 12 (Incluye el espesor de la losa)

b = 0.30h a 0.50h ( No menor de 25.00cm)

Luego las diemnsiones usuales de vigas serán:

Luz < 5.50 m 25 x 50 ó 30 x 60 cm

Luz < 6.50 m 25 x 60 , 30 x 60 ó 40x60 cm

Luz < 7.50 m 25 x 70 , 30 x 70 , 40x70 ó 50 x 70cm

Luz < 8.50 m 30 x 75 , 40x75 ó 30 x 80 ó 40 x 80cm

Luz < 9.50 m 30 x 85 , 30x90 ó 40 x 85 ó 40 x 90cm

Luego de lo indicado anteriormente se utilizará las siguientes dimensiones de vigas:

Ejes del 1-6 Luz libre= 5.00 m 30 x 50 cm (1° y 6° Nivel)

Ejes del 13-17 Luz libre= 4.00 m 30 x 40 cm (1° y 6° Nivel)

3.3.- DE COLUMNAS:
Será dimensionado teniendo en consideración los siguientes criterios:
° Para edificios que tengan muros de corte en las dos direcciones, se dimensionan suponiendo
un área igual a:

Area de la Columna = Carga de Servicio (P) / 0.45f'c

° Para el mismo tipo de edificio, el dimensionamiento de las columnas con menos carga axial,
como es el caso de los exteriores o esquineras, se podrá hacer con un área igual a:

Area de la Columna = Carga de Servicio (P) / 0.35f'c

° Para edificios menores de 3 pisos, las columnas deberán dimensionarse mediante alguna
 UNIVERSIDAD NACIONAL "HERMILIO VALDIZAN" DE HUANUCO
ESCUELA ACADEMICO PROFESIONAL DE INGENIERIA CIVIL
PROGRAMA DE ACTUALIZACION Y PROFESIONALIZACION PAP - 99 NIVEL I
estimación del momento de sismo, donde por la experiencia el area fluctua entre 1000 y
2000 cm2.

Luego de lo indicado anteriormente se utilizará las siguientes dimensiones de columnas:

SECCION TIPICA DE COLUMNA = 30 x 50 cm

AREA DE LA SECCION = 1,000.00 cm2

IV.- DISEÑO ESTRUCTURAL - VIGAS

Para el diseño estructural tomaremos los valores obtenidos, mediante la aplicación del software SAP 90
el mismo que a continuación paso a detallar:

Sección Cortante Mto.Flex.(-) Mto.Flex.(+)

Elemento DESCRIPCCION NOMENCLATURA
(b x h) (Ton) (Ton-m) (Ton-m)

273 30 x 40 5.48 5.33 2.50 VIGA DEL 6° NIVEL

275 30 x 40 3.64 2.13 1.88 VIGA DEL 6° NIVEL

V1-106(30X40)
276 30 x 40 4.52 3.50 1.84 VIGA DEL 6° NIVEL

277 30 x 40 2.39 2.49 2.50 VIGA DEL 6° NIVEL

373 30 x 40 12.44 4.06 2.10 VIGA DEL 6° NIVEL

374 30 x 40 23.82 5.11 2.10 VIGA DEL 6° NIVEL

375 30 x 40 4.61 4.75 - VIGA CANT. 6° NIVEL

V2-106(30X40)
376 30 x 40 4.61 4.75 - VIGA CANT. 6° NIVEL

377 30 x 40 24.81 6.13 2.10 VIGA DEL 6° NIVEL

378 30 x 40 10.72 3.47 2.10 VIGA DEL 6° NIVEL

DISEÑO ESTRUCTURAL DEL MIEMBRO 273 - VIGA V1-106(0.30x0.40) - PORTICO 2-2

DATOS DE DISEÑO MOMENTO NEGATIVO:
Momento Ultimo Mu(-) = 5,330.00 Kg-m
Fy = 4,200.00 Kg/cm2
b = 30.00 cm
d = 35.00 cm
f'c = 210.00 Kg/cm2
1º ITERACCION: a = 5.00 cm As = 4.34 cm2
 UNIVERSIDAD NACIONAL "HERMILIO VALDIZAN" DE HUANUCO
ESCUELA ACADEMICO PROFESIONAL DE INGENIERIA CIVIL
PROGRAMA DE ACTUALIZACION Y PROFESIONALIZACION PAP - 99 NIVEL I

a = 3.40 cm As = 4.34 cm2

2º ITERACCION: a = 3.40 cm As = 4.23 cm2

a = 3.32 cm Ok! As = 4.23 cm2 Ok!

TABLA: Areas de Refuerzo

Diámetro Area
Ø As USAR : 2 Ø 5/8" = 4.00 cm2 SE GARANTIZA LA FALLA POR DUCTILIDAD
plg cm2
1/4" 0.47
3/8" 0.71 VERIFICACION CON LOS LIMITES PERMISIBLES:
1/2" 1.29
5/8" 2.00 ACERO MINIMO( & min ):
3/4" 2.84 Del ACI, tenemos:
1" 5.10 &min = 14,1/Fy ó &min = 0,8SQR(f'c) / Fy La que sea Mayor
TABLA: Perímetro de Refuerzo
DiámetroPerimetro Asmin = 3.53 cm2 ó
Ø Øs
plg cm Asmin = 3.08 cm2 Asmin = 3.53 cm2
1/4" 0.640
3/8" 0.952 ACERO MAXIMO( & máx ):
1/2" 1.270 Del ACI, tenemos:
5/8" 1.588
3/4" 1.905 &max = 0,75. ( 0,85. f'c. B1 (6,117 / ( Fy. ( 6,117 + Fy ) ) )
1" 2.540
, para lo cual se presenta la siguiente tabla:
Sismo ACERO MAXIMO( & máx ):
f'c B1 &b 0,75 0,50

Kg/cm 2
&b .&b Asmáx = 16.85 cm2

ACERO POR SISMO( & sismo ):

0.0214

0.0107
0.0161
0.85
175

Assismo = 11.24 cm2

RESUMIENDO TENEMOS:
Asmín = 3.53 cm2 < 4.00 cm2 < 11.24 cm2 < 16.85 cm2

DISEÑO ESTRUCTURAL DEL MIEMBRO 273 - VIGA V1-106(0.30x0.40) - PORTICO 2-2

DATOS DE DISEÑO MOMENTO POSITIVO:
Momento Ultimo Mu(+) = 2,500.00 Kg-m
Fy = 4,200.00 Kg/cm2
b = 30.00 cm
d = 35.00 cm
f'c = 210.00 Kg/cm2
1º ITERACCION: a = 3.00 cm As = 1.97 cm2

a = 1.55 cm As = 1.97 cm2

 UNIVERSIDAD NACIONAL "HERMILIO VALDIZAN" DE HUANUCO
ESCUELA ACADEMICO PROFESIONAL DE INGENIERIA CIVIL
PROGRAMA DE ACTUALIZACION Y PROFESIONALIZACION PAP - 99 NIVEL I
2º ITERACCION: a = 1.55 cm As = 1.93 cm2

a = 1.52 cm Ok! As = 1.93 cm2 Ok!

TABLA: Areas de Refuerzo

Diámetro Area
Ø As USAR : 2 Ø 5/8" = 4.00 cm2 USAR ACERO MINIMO
plg cm2
1/4" 0.47
3/8" 0.71 VERIFICACION CON LOS LIMITES PERMISIBLES:
1/2" 1.29
5/8" 2.00 ACERO MINIMO( & min ):
3/4" 2.84 Del ACI, tenemos:
1" 5.10 &min = 14,1/Fy ó &min = 0,8SQR(f'c) / Fy La que sea Mayor
TABLA: Perímetro de Refuerzo
DiámetroPerimetro Asmin = 3.53 cm2 ó
Ø Øs
plg cm Asmin = 3.08 cm2 Asmin = 3.53 cm2
1/4" 0.640
3/8" 0.952 ACERO MAXIMO( & máx ):
1/2" 1.270 Del ACI, tenemos:
5/8" 1.588
3/4" 1.905 &max = 0,75. ( 0,85. f'c. B1 (6,117 / ( Fy. ( 6,117 + Fy ) ) )
1" 2.540
, para lo cual se presenta la siguiente tabla:
Sismo ACERO MAXIMO( & máx ):
f'c B1 &b 0,75 0,50

Kg/cm2 &b .&b Asmáx = 16.85 cm2

ACERO POR SISMO( & sismo ):

0.0214

0.0107
0.0161
0.85
175

Assismo = 11.24 cm2

RESUMIENDO TENEMOS:
Asmín = 3.53 cm2 < 4.00 cm2 < 11.24 cm2 < 16.85 cm2
DISEÑO ESTRUCTURAL DEL MIEMBRO 275 - VIGA V1-106(0.30x0.40) - PORTICO 2-2
DATOS DE DISEÑO MOMENTO POSITIVO:
Momento Ultimo Mu(+) = 1,880.00 Kg-m
Fy = 4,200.00 Kg/cm2
b = 30.00 cm
d = 35.00 cm
f'c = 210.00 Kg/cm2
1º ITERACCION: a = 5.00 cm As = 1.53 cm2

a = 1.20 cm As = 1.53 cm2

2º ITERACCION: a = 1.20 cm As = 1.45 cm2

a = 1.13 cm Ok! As = 1.45 cm2 Ok!

 UNIVERSIDAD NACIONAL "HERMILIO VALDIZAN" DE HUANUCO
ESCUELA ACADEMICO PROFESIONAL DE INGENIERIA CIVIL
PROGRAMA DE ACTUALIZACION Y PROFESIONALIZACION PAP - 99 NIVEL I
TABLA: Areas de Refuerzo
Diámetro Area
Ø As USAR : 2 Ø 5/8" = 4.00 cm2 USAR ACERO MINIMO
plg cm2
1/4" 0.47
3/8" 0.71 VERIFICACION CON LOS LIMITES PERMISIBLES:
1/2" 1.29
5/8" 2.00 ACERO MINIMO( & min ):
3/4" 2.84 Del ACI, tenemos:
1" 5.10 &min = 14,1/Fy ó &min = 0,8SQR(f'c) / Fy
La que sea Mayor
TABLA: Perímetro de Refuerzo
DiámetroPerimetro Asmin = 3.53 cm2 ó
Ø Øs
plg cm Asmin = 3.08 cm2 Asmin = 3.53 cm2
1/4" 0.640
3/8" 0.952 ACERO MAXIMO( & máx ):
1/2" 1.270 Del ACI, tenemos:
5/8" 1.588
3/4" 1.905 &max = 0,75. ( 0,85. f'c. B1 (6,117 / ( Fy. ( 6,117 + Fy ) ) )
1" 2.540
, para lo cual se presenta la siguiente tabla:
Sismo ACERO MAXIMO( & máx ):
f'c B1 &b 0,75 0,50

Kg/cm2 &b .&b Asmáx = 16.85 cm2

ACERO POR SISMO( & sismo ):

0.0214

0.0107
0.0161
0.85
175

Assismo = 11.24 cm2

RESUMIENDO TENEMOS:
Asmín = 3.53 cm2 < 4.00 cm2 < 11.24 cm2 < 16.85 cm2
DISEÑO ESTRUCTURAL DEL MIEMBRO 275 - VIGA V1-106(0.30x0.40) - PORTICO 2-2
DATOS DE DISEÑO MOMENTO NEGATIVO:
Momento Ultimo Mu(-) = 2,130.00 Kg-m
Fy = 4,200.00 Kg/cm2
b = 30.00 cm
d = 35.00 cm
f'c = 210.00 Kg/cm2
1º ITERACCION: a = 5.00 cm As = 1.73 cm2

a = 1.36 cm As = 1.73 cm2

2º ITERACCION: a = 1.36 cm As = 1.64 cm2

a = 1.29 cm Ok! As = 1.64 cm2 Ok!

TABLA: Areas de Refuerzo

Diámetro Area
USAR ACERO MINIMO
 UNIVERSIDAD NACIONAL "HERMILIO VALDIZAN" DE HUANUCO
ESCUELA ACADEMICO PROFESIONAL DE INGENIERIA CIVIL
PROGRAMA DE ACTUALIZACION Y PROFESIONALIZACION PAP - 99 NIVEL I
Ø As USAR : 2Ø5/8" = 4.00 cm2 USAR ACERO MINIMO
plg cm2
1/4" 0.47
3/8" 0.71 VERIFICACION CON LOS LIMITES PERMISIBLES:
1/2" 1.29
5/8" 2.00 ACERO MINIMO( & min ):
3/4" 2.84 Del ACI, tenemos:
1" 5.10 &min = 14,1/Fy ó &min = 0,8SQR(f'c) / Fy
La que sea Mayor
TABLA: Perímetro de Refuerzo
DiámetroPerimetro Asmin = 3.53 cm2 ó
Ø Øs
plg cm Asmin = 3.08 cm2 Asmin = 3.53 cm2
1/4" 0.640
3/8" 0.952 ACERO MAXIMO( & máx ):
1/2" 1.270 Del ACI, tenemos:
5/8" 1.588
3/4" 1.905 &max = 0,75. ( 0,85. f'c. B1 (6,117 / ( Fy. ( 6,117 + Fy ) ) )
1" 2.540
, para lo cual se presenta la siguiente tabla:
Sismo ACERO MAXIMO( & máx ):
f'c B1 &b 0,75 0,50

Kg/cm2 &b .&b Asmáx = 16.85 cm2

ACERO POR SISMO( & sismo ):

0.0214

0.0107
0.0161
0.85
175

Assismo = 11.24 cm2

RESUMIENDO TENEMOS:
Asmín = 3.53 cm2 < 4.00 cm2 < 11.24 cm2 < 16.85 cm2
DISEÑO ESTRUCTURAL DEL MIEMBRO 276 - VIGA V1-106(0.30x0.40) - PORTICO 2-2
DATOS DE DISEÑO MOMENTO POSITIVO:
Momento Ultimo Mu(+) = 1,840.00 Kg-m
Fy = 4,200.00 Kg/cm2
b = 30.00 cm
d = 35.00 cm
f'c = 210.00 Kg/cm2
1º ITERACCION: a = 3.00 cm As = 1.45 cm2

a = 1.14 cm As = 1.45 cm2

2º ITERACCION: a = 1.14 cm As = 1.41 cm2

a = 1.11 cm Ok! As = 1.41 cm2 Ok!

TABLA: Areas de Refuerzo

Diámetro Area
Ø As USAR : 2Ø5/8" = 4.00 cm2 USAR ACERO MINIMO
plg cm2
 UNIVERSIDAD NACIONAL "HERMILIO VALDIZAN" DE HUANUCO
ESCUELA ACADEMICO PROFESIONAL DE INGENIERIA CIVIL
PROGRAMA DE ACTUALIZACION Y PROFESIONALIZACION PAP - 99 NIVEL I
1/4" 0.47
3/8" 0.71 VERIFICACION CON LOS LIMITES PERMISIBLES:
1/2" 1.29
5/8" 2.00 ACERO MINIMO( & min ):
3/4" 2.84 Del ACI, tenemos:
1" 5.10 &min = 14,1/Fy ó &min = 0,8SQR(f'c) / Fy
La que sea Mayor
TABLA: Perímetro de Refuerzo
DiámetroPerimetro Asmin = 3.53 cm2 ó
Ø Øs
plg cm Asmin = 3.08 cm2 Asmin = 3.53 cm2
1/4" 0.640
3/8" 0.952 ACERO MAXIMO( & máx ):
1/2" 1.270 Del ACI, tenemos:
5/8" 1.588
3/4" 1.905 &max = 0,75. ( 0,85. f'c. B1 (6,117 / ( Fy. ( 6,117 + Fy ) ) )
1" 2.540
, para lo cual se presenta la siguiente tabla:
Sismo ACERO MAXIMO( & máx ):
f'c B1 &b 0,75 0,50

Kg/cm 2
&b .&b Asmáx = 16.85 cm2

ACERO POR SISMO( & sismo ):

0.0214

0.0107
0.0161
0.85
175

Assismo = 11.24 cm2

RESUMIENDO TENEMOS:
Asmín = 3.53 cm2 < 4.00 cm2 < 11.24 cm2 < 16.85 cm2
DISEÑO ESTRUCTURAL DEL MIEMBRO 276 - VIGA V1-106(0.30x0.40) - PORTICO 2-2
DATOS DE DISEÑO MOMENTO NEGATIVO:
Momento Ultimo Mu(-) = 3,500.00 Kg-m
Fy = 4,200.00 Kg/cm2
b = 30.00 cm
d = 35.00 cm
f'c = 210.00 Kg/cm2
1º ITERACCION: a = 4.00 cm As = 2.81 cm2

a = 2.20 cm As = 2.81 cm2

2º ITERACCION: a = 2.20 cm As = 2.73 cm2

a = 2.14 cm Ok! As = 2.73 cm2 Ok!

TABLA: Areas de Refuerzo

Diámetro Area
Ø As USAR : 2Ø5/8" = 4.00 cm2 USAR ACERO MINIMO
plg cm2
1/4" 0.47
3/8" 0.71 VERIFICACION CON LOS LIMITES PERMISIBLES:
 UNIVERSIDAD NACIONAL "HERMILIO VALDIZAN" DE HUANUCO
ESCUELA ACADEMICO PROFESIONAL DE INGENIERIA CIVIL
PROGRAMA DE ACTUALIZACION Y PROFESIONALIZACION PAP - 99 NIVEL I
1/2" 1.29
5/8" 2.00 ACERO MINIMO( & min ):
3/4" 2.84 Del ACI, tenemos:
1" 5.10 &min = 14,1/Fy ó &min = 0,8SQR(f'c) / Fy
La que sea Mayor
TABLA: Perímetro de Refuerzo
DiámetroPerimetro Asmin = 3.53 cm2 ó
Ø Øs
plg cm Asmin = 3.08 cm2 Asmin = 3.53 cm2
1/4" 0.640
3/8" 0.952 ACERO MAXIMO( & máx ):
1/2" 1.270 Del ACI, tenemos:
5/8" 1.588
3/4" 1.905 &max = 0,75. ( 0,85. f'c. B1 (6,117 / ( Fy. ( 6,117 + Fy ) ) )
1" 2.540
, para lo cual se presenta la siguiente tabla:
Sismo ACERO MAXIMO( & máx ):
f'c B1 &b 0,75 0,50

Kg/cm 2
&b .&b Asmáx = 16.85 cm2

ACERO POR SISMO( & sismo ):

0.0214

0.0107
0.0161
0.85
175

Assismo = 11.24 cm2

RESUMIENDO TENEMOS:
Asmín = 3.53 cm2 < 4.00 cm2 < 11.24 cm2 < 16.85 cm2
DISEÑO ESTRUCTURAL DEL MIEMBRO 277 - VIGA V1-106(0.30x0.40) - PORTICO 2-2
DATOS DE DISEÑO MOMENTO POSITIVO:
Momento Ultimo Mu(+) = 2,500.00 Kg-m
Fy = 4,200.00 Kg/cm2
b = 30.00 cm
d = 35.00 cm
f'c = 210.00 Kg/cm2
1º ITERACCION: a = 3.00 cm As = 1.97 cm2

a = 1.55 cm As = 1.97 cm2

2º ITERACCION: a = 1.55 cm As = 1.93 cm2

a = 1.52 cm Ok! As = 1.93 cm2 Ok!

TABLA: Areas de Refuerzo

Diámetro Area
Ø As USAR : 2Ø5/8" = 4.00 cm2 USAR ACERO MINIMO
plg cm2
1/4" 0.47
3/8" 0.71 VERIFICACION CON LOS LIMITES PERMISIBLES:
1/2" 1.29
5/8" 2.00 ACERO MINIMO( & min ):
 UNIVERSIDAD NACIONAL "HERMILIO VALDIZAN" DE HUANUCO
ESCUELA ACADEMICO PROFESIONAL DE INGENIERIA CIVIL
PROGRAMA DE ACTUALIZACION Y PROFESIONALIZACION PAP - 99 NIVEL I
3/4" 2.84 Del ACI, tenemos:
1" 5.10 &min = 14,1/Fy ó &min = 0,8SQR(f'c) / Fy
La que sea Mayor
TABLA: Perímetro de Refuerzo
DiámetroPerimetro Asmin = 3.53 cm2 ó
Ø Øs
plg cm Asmin = 3.08 cm2 Asmin = 3.53 cm2
1/4" 0.640
3/8" 0.952 ACERO MAXIMO( & máx ):
1/2" 1.270 Del ACI, tenemos:
5/8" 1.588
3/4" 1.905 &max = 0,75. ( 0,85. f'c. B1 (6,117 / ( Fy. ( 6,117 + Fy ) ) )
1" 2.540
, para lo cual se presenta la siguiente tabla:
Sismo ACERO MAXIMO( & máx ):
f'c B1 &b 0,75 0,50

Kg/cm2 &b .&b Asmáx = 16.85 cm2

ACERO POR SISMO( & sismo ):

0.0214

0.0107
0.0161
0.85
175

Assismo = 11.24 cm2

RESUMIENDO TENEMOS:
Asmín = 3.53 cm2 < 4.00 cm2 < 11.24 cm2 < 16.85 cm2
DISEÑO ESTRUCTURAL DEL MIEMBRO 277 - VIGA V1-106(0.30x0.40) - PORTICO 2-2
DATOS DE DISEÑO MOMENTO NEGATIVO:
Momento Ultimo Mu(-) = 3,500.00 Kg-m
Fy = 4,200.00 Kg/cm2
b = 30.00 cm
d = 35.00 cm
f'c = 210.00 Kg/cm2
1º ITERACCION: a = 4.00 cm As = 2.81 cm2

a = 2.20 cm As = 2.81 cm2

2º ITERACCION: a = 2.20 cm As = 2.73 cm2

a = 2.14 cm Ok! As = 2.73 cm2 Ok!

TABLA: Areas de Refuerzo

Diámetro Area
Ø As USAR : 2Ø5/8" = 4.00 cm2 USAR ACERO MINIMO
plg cm2
1/4" 0.47
3/8" 0.71 VERIFICACION CON LOS LIMITES PERMISIBLES:
1/2" 1.29
5/8" 2.00 ACERO MINIMO( & min ):
3/4" 2.84 Del ACI, tenemos:
1" 5.10 &min = 14,1/Fy ó &min = 0,8SQR(f'c) / Fy
 UNIVERSIDAD NACIONAL "HERMILIO VALDIZAN" DE HUANUCO
ESCUELA ACADEMICO PROFESIONAL DE INGENIERIA CIVIL
PROGRAMA DE ACTUALIZACION Y PROFESIONALIZACION PAP - 99 NIVEL I
La que sea Mayor
TABLA: Perímetro de Refuerzo
DiámetroPerimetro Asmin = 3.53 cm2 ó
Ø Øs
plg cm Asmin = 3.08 cm2 Asmin = 3.53 cm2
1/4" 0.640
3/8" 0.952 ACERO MAXIMO( & máx ):
1/2" 1.270 Del ACI, tenemos:
5/8" 1.588
3/4" 1.905 &max = 0,75. ( 0,85. f'c. B1 (6,117 / ( Fy. ( 6,117 + Fy ) ) )
1" 2.540
, para lo cual se presenta la siguiente tabla:
Sismo ACERO MAXIMO( & máx ):
f'c B1 &b 0,75 0,50

Kg/cm 2
&b .&b Asmáx = 16.85 cm2

ACERO POR SISMO( & sismo ):

0.0214

0.0107
0.0161
0.85
175

Assismo = 11.24 cm2

RESUMIENDO TENEMOS:
Asmín = 3.53 cm2 < 4.00 cm2 < 11.24 cm2 < 16.85 cm2
DISEÑO ESTRUCTURAL DEL MIEMBRO 373 - VIGA V2-106(0.30x0.40) - PORTICO 3-3
DATOS DE DISEÑO MOMENTO POSITIVO:
Momento Ultimo Mu(+) = 2,100.00 Kg-m
Fy = 4,200.00 Kg/cm2
b = 30.00 cm
d = 35.00 cm
f'c = 210.00 Kg/cm2
1º ITERACCION: a = 3.00 cm As = 1.66 cm2

a = 1.30 cm As = 1.66 cm2

2º ITERACCION: a = 1.30 cm As = 1.62 cm2

a = 1.27 cm Ok! As = 1.62 cm2 Ok!

TABLA: Areas de Refuerzo

Diámetro Area
Ø As USAR : 2Ø5/8" = 4.00 cm2 USAR ACERO MINIMO
plg cm2
1/4" 0.47
3/8" 0.71 VERIFICACION CON LOS LIMITES PERMISIBLES:
1/2" 1.29
5/8" 2.00 ACERO MINIMO( & min ):
3/4" 2.84 Del ACI, tenemos:
1" 5.10 &min = 14,1/Fy ó &min = 0,8SQR(f'c) / Fy
La que sea Mayor
TABLA: Perímetro de Refuerzo
 UNIVERSIDAD NACIONAL "HERMILIO VALDIZAN" DE HUANUCO
ESCUELA ACADEMICO PROFESIONAL DE INGENIERIA CIVIL
PROGRAMA DE ACTUALIZACION Y PROFESIONALIZACION PAP - 99 NIVEL I
DiámetroPerimetro Asmin = 3.53 cm2 ó
Ø Øs
plg cm Asmin = 3.08 cm2 Asmin = 3.53 cm2
1/4" 0.640
3/8" 0.952 ACERO MAXIMO( & máx ):
1/2" 1.270 Del ACI, tenemos:
5/8" 1.588
3/4" 1.905 &max = 0,75. ( 0,85. f'c. B1 (6,117 / ( Fy. ( 6,117 + Fy ) ) )
1" 2.540
, para lo cual se presenta la siguiente tabla:
Sismo ACERO MAXIMO( & máx ):
f'c B1 &b 0,75 0,50

Kg/cm2 &b .&b Asmáx = 16.85 cm2

ACERO POR SISMO( & sismo ):

0.0214

0.0107
0.0161
0.85
175

Assismo = 11.24 cm2

RESUMIENDO TENEMOS:
Asmín = 3.53 cm2 < 4.00 cm2 < 11.24 cm2 < 16.85 cm2
DISEÑO ESTRUCTURAL DEL MIEMBRO 373 - VIGA V2-106(0.30x0.40) - PORTICO 3-3
DATOS DE DISEÑO MOMENTO NEGATIVO:
Momento Ultimo Mu(-) = 4,060.00 Kg-m
Fy = 4,200.00 Kg/cm2
b = 30.00 cm
d = 35.00 cm
f'c = 210.00 Kg/cm2
1º ITERACCION: a = 4.00 cm As = 3.25 cm2

a = 2.55 cm As = 3.25 cm2

2º ITERACCION: a = 2.55 cm As = 3.18 cm2

a = 2.50 cm Ok! As = 3.18 cm2 Ok!

TABLA: Areas de Refuerzo

Diámetro Area
Ø As USAR : 2Ø5/8" = 4.00 cm2 USAR ACERO MINIMO
plg cm2
1/4" 0.47
3/8" 0.71 VERIFICACION CON LOS LIMITES PERMISIBLES:
1/2" 1.29
5/8" 2.00 ACERO MINIMO( & min ):
3/4" 2.84 Del ACI, tenemos:
1" 5.10 &min = 14,1/Fy ó &min = 0,8SQR(f'c) / Fy
La que sea Mayor
TABLA: Perímetro de Refuerzo
DiámetroPerimetro Asmin = 3.53 cm2 ó
Ø Øs
 UNIVERSIDAD NACIONAL "HERMILIO VALDIZAN" DE HUANUCO
ESCUELA ACADEMICO PROFESIONAL DE INGENIERIA CIVIL
PROGRAMA DE ACTUALIZACION Y PROFESIONALIZACION PAP - 99 NIVEL I
plg cm Asmin = 3.08 cm2 Asmin = 3.53 cm2
1/4" 0.640
3/8" 0.952 ACERO MAXIMO( & máx ):
1/2" 1.270 Del ACI, tenemos:
5/8" 1.588
3/4" 1.905 &max = 0,75. ( 0,85. f'c. B1 (6,117 / ( Fy. ( 6,117 + Fy ) ) )
1" 2.540
, para lo cual se presenta la siguiente tabla:
Sismo ACERO MAXIMO( & máx ):
f'c B1 &b 0,75 0,50

Kg/cm2 &b .&b Asmáx = 16.85 cm2

ACERO POR SISMO( & sismo ):

0.0214

0.0107
0.0161
0.85
175

Assismo = 11.24 cm2

RESUMIENDO TENEMOS:
Asmín = 3.53 cm2 < 4.00 cm2 < 11.24 cm2 < 16.85 cm2
DISEÑO ESTRUCTURAL DEL MIEMBRO 374 - VIGA V2-106(0.30x0.40) - PORTICO 3-3
DATOS DE DISEÑO MOMENTO POSITIVO:
Momento Ultimo Mu(+) = 2,100.00 Kg-m
Fy = 4,200.00 Kg/cm2
b = 30.00 cm
d = 35.00 cm
f'c = 210.00 Kg/cm2
1º ITERACCION: a = 3.00 cm As = 1.66 cm2

a = 1.30 cm As = 1.66 cm2

2º ITERACCION: a = 1.30 cm As = 1.62 cm2

a = 1.27 cm Ok! As = 1.62 cm2 Ok!

TABLA: Areas de Refuerzo

Diámetro Area
Ø As USAR : 2Ø5/8" = 4.00 cm2 USAR ACERO MINIMO
plg cm2
1/4" 0.47
3/8" 0.71 VERIFICACION CON LOS LIMITES PERMISIBLES:
1/2" 1.29
5/8" 2.00 ACERO MINIMO( & min ):
3/4" 2.84 Del ACI, tenemos:
1" 5.10 &min = 14,1/Fy ó &min = 0,8SQR(f'c) / Fy
La que sea Mayor
TABLA: Perímetro de Refuerzo
DiámetroPerimetro Asmin = 3.53 cm2 ó
Ø Øs
plg cm Asmin = 3.08 cm2 Asmin = 3.53 cm2
1/4" 0.640
 UNIVERSIDAD NACIONAL "HERMILIO VALDIZAN" DE HUANUCO
ESCUELA ACADEMICO PROFESIONAL DE INGENIERIA CIVIL
PROGRAMA DE ACTUALIZACION Y PROFESIONALIZACION PAP - 99 NIVEL I
3/8" 0.952 ACERO MAXIMO( & máx ):
1/2" 1.270 Del ACI, tenemos:
5/8" 1.588
3/4" 1.905 &max = 0,75. ( 0,85. f'c. B1 (6,117 / ( Fy. ( 6,117 + Fy ) ) )
1" 2.540
, para lo cual se presenta la siguiente tabla:
Sismo ACERO MAXIMO( & máx ):
f'c B1 &b 0,75 0,50

Kg/cm 2
&b .&b Asmáx = 16.85 cm2

ACERO POR SISMO( & sismo ):

0.0214

0.0107
0.0161
0.85
175

Assismo = 11.24 cm2

RESUMIENDO TENEMOS:
Asmín = 3.53 cm2 < 4.00 cm2 < 11.24 cm2 < 16.85 cm2
DISEÑO ESTRUCTURAL DEL MIEMBRO 374 - VIGA V2-106(0.30x0.40) - PORTICO 3-3
DATOS DE DISEÑO MOMENTO NEGATIVO:
Momento Ultimo Mu(-) = 5,110.00 Kg-m
Fy = 4,200.00 Kg/cm2
b = 30.00 cm
d = 35.00 cm
f'c = 210.00 Kg/cm2
1º ITERACCION: a = 4.00 cm As = 4.10 cm2

a = 3.21 cm As = 4.10 cm2

2º ITERACCION: a = 3.21 cm As = 4.05 cm2

a = 3.18 cm Ok! As = 4.05 cm2 Ok!

TABLA: Areas de Refuerzo

Diámetro Area
Ø As USAR : 2Ø5/8" = 4.00 cm2 SE GARANTIZA FALLA POR DUCTILIDAD
plg cm2
1/4" 0.47
3/8" 0.71 VERIFICACION CON LOS LIMITES PERMISIBLES:
1/2" 1.29
5/8" 2.00 ACERO MINIMO( & min ):
3/4" 2.84 Del ACI, tenemos:
1" 5.10 &min = 14,1/Fy ó &min = 0,8SQR(f'c) / Fy
La que sea Mayor
TABLA: Perímetro de Refuerzo
DiámetroPerimetro Asmin = 3.53 cm2 ó
Ø Øs
plg cm Asmin = 3.08 cm2 Asmin = 3.53 cm2
1/4" 0.640
3/8" 0.952 ACERO MAXIMO( & máx ):
1/2" 1.270 Del ACI, tenemos:
 UNIVERSIDAD NACIONAL "HERMILIO VALDIZAN" DE HUANUCO
ESCUELA ACADEMICO PROFESIONAL DE INGENIERIA CIVIL
PROGRAMA DE ACTUALIZACION Y PROFESIONALIZACION PAP - 99 NIVEL I
5/8" 1.588
3/4" 1.905 &max = 0,75. ( 0,85. f'c. B1 (6,117 / ( Fy. ( 6,117 + Fy ) ) )
1" 2.540
, para lo cual se presenta la siguiente tabla:
Sismo ACERO MAXIMO( & máx ):
f'c B1 &b 0,75 0,50

Kg/cm2 &b .&b Asmáx = 16.85 cm2

ACERO POR SISMO( & sismo ):

0.0214

0.0107
0.0161
0.85
175

Assismo = 11.24 cm2

RESUMIENDO TENEMOS:
Asmín = 3.53 cm2 < 4.00 cm2 < 11.24 cm2 < 16.85 cm2
DISEÑO ESTRUCTURAL DEL MIEMBRO 375 y 376 - VIGA V2-106(0.30x0.40) - PORTICO 3-3
DATOS DE DISEÑO MOMENTO NEGATIVO:
Momento Ultimo Mu(-) = 4,750.00 Kg-m
Fy = 4,200.00 Kg/cm2
b = 30.00 cm
d = 35.00 cm
f'c = 210.00 Kg/cm2
1º ITERACCION: a = 3.00 cm As = 3.75 cm2

a = 2.94 cm As = 3.75 cm2

2º ITERACCION: a = 2.94 cm As = 3.75 cm2

a = 2.94 cm Ok! As = 3.75 cm2 Ok!

TABLA: Areas de Refuerzo

Diámetro Area
Ø As USAR : 2Ø5/8" = 4.00 cm2
plg cm2
1/4" 0.47
3/8" 0.71 VERIFICACION CON LOS LIMITES PERMISIBLES:
1/2" 1.29
5/8" 2.00 ACERO MINIMO( & min ):
3/4" 2.84 Del ACI, tenemos:
1" 5.10 &min = 14,1/Fy ó &min = 0,8SQR(f'c) / Fy
La que sea Mayor
TABLA: Perímetro de Refuerzo
DiámetroPerimetro Asmin = 3.53 cm2 ó
Ø Øs
plg cm Asmin = 3.08 cm2 Asmin = 3.53 cm2
1/4" 0.640
3/8" 0.952 ACERO MAXIMO( & máx ):
1/2" 1.270 Del ACI, tenemos:
5/8" 1.588
3/4" 1.905 &max = 0,75. ( 0,85. f'c. B1 (6,117 / ( Fy. ( 6,117 + Fy ) ) )
 UNIVERSIDAD NACIONAL "HERMILIO VALDIZAN" DE HUANUCO
ESCUELA ACADEMICO PROFESIONAL DE INGENIERIA CIVIL
PROGRAMA DE ACTUALIZACION Y PROFESIONALIZACION PAP - 99 NIVEL I
1" 2.540
, para lo cual se presenta la siguiente tabla:
Sismo ACERO MAXIMO( & máx ):
f'c B1 &b 0,75 0,50

Kg/cm2 &b .&b Asmáx = 16.85 cm2

ACERO POR SISMO( & sismo ):

0.0214

0.0107
0.0161
0.85
175

Assismo = 11.24 cm2

RESUMIENDO TENEMOS:
Asmín = 3.53 cm2 < 4.00 cm2 < 11.24 cm2 < 16.85 cm2
DISEÑO ESTRUCTURAL DEL MIEMBRO 377 y 378 - VIGA V2-106(0.30x0.40) - PORTICO 3-3
DATOS DE DISEÑO MOMENTO POSITIVO:
Momento Ultimo Mu(+) = 2,100.00 Kg-m
Fy = 4,200.00 Kg/cm2
b = 30.00 cm
d = 35.00 cm
f'c = 210.00 Kg/cm2
1º ITERACCION: a = 4.00 cm As = 1.68 cm2

a = 1.32 cm As = 1.68 cm2

2º ITERACCION: a = 1.32 cm As = 1.62 cm2

a = 1.27 cm Ok! As = 1.62 cm2 Ok!

TABLA: Areas de Refuerzo

Diámetro Area
Ø As USAR : 2Ø5/8" = 4.00 cm2 USAR ACERO MINIMO
plg cm2
1/4" 0.47
3/8" 0.71 VERIFICACION CON LOS LIMITES PERMISIBLES:
1/2" 1.29
5/8" 2.00 ACERO MINIMO( & min ):
3/4" 2.84 Del ACI, tenemos:
1" 5.10 &min = 14,1/Fy ó &min = 0,8SQR(f'c) / Fy
La que sea Mayor
TABLA: Perímetro de Refuerzo
DiámetroPerimetro Asmin = 3.53 cm2 ó
Ø Øs
plg cm Asmin = 3.08 cm2 Asmin = 3.53 cm2
1/4" 0.640
3/8" 0.952 ACERO MAXIMO( & máx ):
1/2" 1.270 Del ACI, tenemos:
5/8" 1.588
3/4" 1.905 &max = 0,75. ( 0,85. f'c. B1 (6,117 / ( Fy. ( 6,117 + Fy ) ) )
1" 2.540
, para lo cual se presenta la siguiente tabla:
 UNIVERSIDAD NACIONAL "HERMILIO VALDIZAN" DE HUANUCO
ESCUELA ACADEMICO PROFESIONAL DE INGENIERIA CIVIL
PROGRAMA DE ACTUALIZACION Y PROFESIONALIZACION PAP - 99 NIVEL I
Sismo ACERO MAXIMO( & máx ):
f'c B1 &b 0,75 0,50

Kg/cm 2
&b .&b Asmáx = 16.85 cm2

ACERO POR SISMO( & sismo ):

0.0214

0.0107
0.0161
0.85
175

Assismo = 11.24 cm2

RESUMIENDO TENEMOS:
Asmín = 3.53 cm2 < 4.00 cm2 < 11.24 cm2 < 16.85 cm2
DISEÑO ESTRUCTURAL DEL MIEMBRO 377 - VIGA V2-106(0.30x0.40) - PORTICO 3-3
DATOS DE DISEÑO MOMENTO NEGATIVO:
Momento Ultimo Mu(-) = 6,130.00 Kg-m
Fy = 4,200.00 Kg/cm2
b = 30.00 cm
d = 35.00 cm
f'c = 210.00 Kg/cm2
1º ITERACCION: a = 3.00 cm As = 4.84 cm2

a = 3.80 cm As = 4.84 cm2

2º ITERACCION: a = 3.80 cm As = 4.90 cm2

a = 3.84 cm Ok! As = 4.90 cm2 Ok!

TABLA: Areas de Refuerzo

Diámetro Area
Ø As USAR : 2Ø5/8"+1Ø1/2" = 5.29 cm2
plg cm2
1/4" 0.47
3/8" 0.71 VERIFICACION CON LOS LIMITES PERMISIBLES:
1/2" 1.29
5/8" 2.00 ACERO MINIMO( & min ):
3/4" 2.84 Del ACI, tenemos:
1" 5.10 &min = 14,1/Fy ó &min = 0,8SQR(f'c) / Fy
La que sea Mayor
TABLA: Perímetro de Refuerzo
DiámetroPerimetro Asmin = 3.53 cm2 ó
Ø Øs
plg cm Asmin = 3.08 cm2 Asmin = 3.53 cm2
1/4" 0.640
3/8" 0.952 ACERO MAXIMO( & máx ):
1/2" 1.270 Del ACI, tenemos:
5/8" 1.588
3/4" 1.905 &max = 0,75. ( 0,85. f'c. B1 (6,117 / ( Fy. ( 6,117 + Fy ) ) )
1" 2.540
, para lo cual se presenta la siguiente tabla:
Sismo ACERO MAXIMO( & máx ):
f'c B1 &b 0,75 0,50
 UNIVERSIDAD NACIONAL "HERMILIO VALDIZAN" DE HUANUCO
ESCUELA ACADEMICO PROFESIONAL DE INGENIERIA CIVIL
PROGRAMA DE ACTUALIZACION Y PROFESIONALIZACION PAP - 99 NIVEL I
Kg/cm2 &b .&b Asmáx = 16.85 cm2

ACERO POR SISMO( & sismo ):

0.0214

0.0107
0.0161
0.85
175

Assismo = 11.24 cm2

RESUMIENDO TENEMOS:
Asmín = 3.53 cm2 < 5.29 cm2 < 11.24 cm2 < 16.85 cm2
DISEÑO ESTRUCTURAL DEL MIEMBRO 378 - VIGA V2-106(0.30x0.40) - PORTICO 3-3
DATOS DE DISEÑO MOMENTO NEGATIVO:
Momento Ultimo Mu(-) = 3,470.00 Kg-m
Fy = 4,200.00 Kg/cm2
b = 30.00 cm
d = 35.00 cm
f'c = 210.00 Kg/cm2
1º ITERACCION: a = 3.00 cm As = 2.74 cm2

a = 2.15 cm As = 2.74 cm2

2º ITERACCION: a = 2.15 cm As = 2.71 cm2

a = 2.12 cm Ok! As = 2.71 cm2 Ok!

TABLA: Areas de Refuerzo

Diámetro Area
Ø As USAR : 2Ø5/8" = 4.00 cm2 USAR ACERO MINIMO
plg cm2
1/4" 0.47
3/8" 0.71 VERIFICACION CON LOS LIMITES PERMISIBLES:
1/2" 1.29
5/8" 2.00 ACERO MINIMO( & min ):
3/4" 2.84 Del ACI, tenemos:
1" 5.10 &min = 14,1/Fy ó &min = 0,8SQR(f'c) / Fy
La que sea Mayor
TABLA: Perímetro de Refuerzo
DiámetroPerimetro Asmin = 3.53 cm2 ó
Ø Øs
plg cm Asmin = 3.08 cm2 Asmin = 3.53 cm2
1/4" 0.640
3/8" 0.952 ACERO MAXIMO( & máx ):
1/2" 1.270 Del ACI, tenemos:
5/8" 1.588
3/4" 1.905 &max = 0,75. ( 0,85. f'c. B1 (6,117 / ( Fy. ( 6,117 + Fy ) ) )
1" 2.540
, para lo cual se presenta la siguiente tabla:
Sismo ACERO MAXIMO( & máx ):
f'c B1 &b 0,75 0,50

Kg/cm2 &b .&b Asmáx = 16.85 cm2

0.0214

0.0107
0.0161
0.85
175
 UNIVERSIDAD NACIONAL "HERMILIO VALDIZAN" DE HUANUCO
ESCUELA ACADEMICO PROFESIONAL DE INGENIERIA CIVIL
PROGRAMA DE ACTUALIZACION Y PROFESIONALIZACION PAP - 99 NIVEL I
ACERO POR SISMO( & sismo ):
0.0214

0.0107
0.85
175

Assismo = 11.24 cm2

RESUMIENDO TENEMOS:
Asmín = 3.53 cm2 < 4.00 cm2 < 11.24 cm2 < 16.85 cm2
1.- CONSTANTES DE DISEÑO:
Esfuerzo cortante admisible del concreto.

V C =0 . 50 √f ' c Vc = 7.25 kg/cm2

Maximo Corte Admisible en la sección:

v=2.1 √ f ' c v= 30.43 kg/cm2

Cortante Total que toma el concreto:

Vc = v cf bd Vc = 6.47 Ton

2.- LONGITUD DE VIGA QUE REQUIERE ESTRIBOS:

CALCULO DE LOS ESFUERZOS CORTANTES NOMINALES

v = ébd
Vu
u Ûé=0 . 85

MIEMBROS VERIFICACION
NOMENCLATURA # SECCION SECCION CORTANTE vu
CONDICION
m Efectiva Ton kg/cm2
273 30x60 30x35 5.48 3.98 REQUIERE
275 30x40 30x35 3.64 2.64 REQUIERE
V1-106(30 x 40)
276 30x40 30x35 4.52 3.28 REQUIERE
277 30x40 30x35 2.39 1.74 REQUIERE
373 30x40 30x35 12.44 9.03 REQUIERE
374 30x40 30x35 23.82 17.30 REQUIERE
375 30x40 30x35 4.61 3.35 REQUIERE
V2-106(30 x 40) 376 30x40 30x35 4.61 3.35 REQUIERE
377 30x40 30x35 24.81 18.02 REQUIERE
378 30x40 30x35 10.72 7.79 REQUIERE

PUNTO A PARTIR DEL BORDE DEL APOYO EN EL QUE YA NO SE REQUIERE TEORICAMENTE ARMADYRA EN EL ALMA

v −v V
x =x v
( a c) a
; a=
v ébd
i m
a

DE ACUERDO AL ACI-99 , SE REQUIERE ARMADURA TRANSVERSAL MINIMA DONDE LA TENSION CORTANTE SEA
SUPERIOR A LA MITAD DE "Vc" Y ESTE SE PRODUCE HASTA UNA DISTANCIA IGUAL A:
 UNIVERSIDAD NACIONAL "HERMILIO VALDIZAN" DE HUANUCO
ESCUELA ACADEMICO PROFESIONAL DE INGENIERIA CIVIL
PROGRAMA DE ACTUALIZACION Y PROFESIONALIZACION PAP - 99 NIVEL I
v a −0 .5 v V
x =x v
( c) a
; a=
v ébd
j m
a

Va va va-vc va-0.50vc Xm Xi Xj
Ton kg/cm2 kg/cm2 kg/cm2 m m m
5.48 3.38 (3.86) (0.24) 3.00 (3.43) (0.21)
3.64 2.25 (5.00) (1.38) 3.00 (6.67) (1.84)
4.52 2.79 (4.46) (0.83) 3.00 (4.79) (0.90)
2.39 1.48 (5.77) (2.15) 3.00 (11.73) (4.37)
12.44 7.68 0.43 4.06 3.00 0.17 1.58
23.82 14.70 7.46 11.08 3.00 1.52 2.26
4.61 2.85 (4.40) (0.78) 3.00 (4.64) (0.82)
4.61 2.85 (4.40) (0.78) 3.00 (4.64) (0.82)
24.81 15.31 8.07 11.69 3.00 1.58 2.29
10.72 6.62 (0.63) 2.99 3.00 (0.28) 1.36

RESUMIENDO, DEBE COLOCARSE LA ARMADURA TRANSVERSAL PARA ABSOLVER LOS ESFUERZOS

CORTANTES CORRESPONDIENTES Y SE REQUIERE ARMADURA TRANSVERSAL MINIMA HASTA EL
PUNTO DONDE EL CORTANTE ES SUPERIOR A LA MITAD DE Vc.

3.- DISEÑO DEL REFUERZO:

Se calculará con la expresión

A = v Fv
V
( u − c ) bs

Donde se debe cumplir que:

v − v ≤ 2. 1 √ f ' c
u c = 30.43 kg/cm2
Si consideramos estribos de 3/8", tenemos:

Av = 2 x 0.71 = 1.42 cm2

MIEMBROS VERIFICACION ESPACIAMIENTO

NOMENCLATURA # SECCION SECCION CORTANTE vu S ó Smax
Vu-Vc es < Ok!
m Efectiva Ton kg/cm2 cm
273 30x40 30x35 5.48 3.98 (3.27) 17.50
275 30x40 30x35 3.64 2.64 (4.60) 17.50
V1-106(30 x 40)
276 30x40 30x35 4.52 3.28 (3.96) 17.50
277 30x40 30x35 2.39 1.74 (5.51) 17.50
373 30x40 30x35 12.44 9.03 1.79 17.50
374 30x40 30x35 23.82 17.30 10.05 17.50
375 30x40 30x35 4.61 3.35 (3.90) 17.50
V2-106(30 x 40) 376 30x40 30x35 4.61 3.35 (3.90) 17.50
377 30x40 30x35 24.81 18.02 10.77 17.50
378 30x40 30x35 10.72 7.79 0.54 17.50
 UNIVERSIDAD NACIONAL "HERMILIO VALDIZAN" DE HUANUCO
ESCUELA ACADEMICO PROFESIONAL DE INGENIERIA CIVIL
PROGRAMA DE ACTUALIZACION Y PROFESIONALIZACION PAP - 99 NIVEL I
4.- LIMITACIONES EN LA SEPARACION

Según la morma ACI-89, se tiene:

1.- Tamaño minimo del estribo: Ø 3/8"

2.- Smax = 0.5d = 17.50 cm

AF
3.- s max =
v
3 .5 b
Y
56.80 cm

4.- A 31.56 cm
s v
max = 0. 0015 b

5.- Dentro de una distancia igual a 4d = 4x35 = 140cm, debe colocarse estribos cuyo espaciamiento no debe ser mayor
de .0.25d = 0.25 x 35 = 8.75cm, y el primer estribo debe colocarse a no mas de 5cm de la cara de la columna.

6.- Ademas debe cumplirse que:

Av
d
s
³0 . 15 A s
As . d / s = 3.68 cm2

As viga = 6.11 cm2

0.15As = 0.92 cm2 < 3.68 cm2 Ok!!

5.- DISPOSICION QUE ADOPTAMOS FINALMENTE:

PARA LUZ=4.00m: Estribo Ø3/8":1@0.05,6@0.10,4@0.15,Rto.@0.20 a/s

V.- DISEÑO DE COLUMNAS

Para el diseño estructural tomaremos los valores obtenidos, mediante la aplicación del software SAP 90
el mismo que a continuación paso a detallar:
 UNIVERSIDAD NACIONAL "HERMILIO VALDIZAN" DE HUANUCO
ESCUELA ACADEMICO PROFESIONAL DE INGENIERIA CIVIL
PROGRAMA DE ACTUALIZACION Y PROFESIONALIZACION PAP - 99 NIVEL I

MIEMBROS ESFUERZOS
TIPO

NOMENCLAT. # SECCION FLEXION CORTANTE AXIAL

m Mz My Ton Ton

C-269 269 30x50 3.46 3.46 2.10 29.24

C-270 270 30x50 3.39 4.22 2.08 24.40

COLUMNAS

C-370 370 30x50 4.03 4.34 2.65 11.77

C-572 572 30x50 8.52 10.57 6.76 5.08

C-107 107 30x50 2.13 0.96 1.32 42.30

C-307 307 30x50 2.15 2.95 1.07 91.75

C-507 507 30x50 3.74 4.47 2.64 78.97

DISEÑO DEL REFUERZO LONGITUDINAL - UTILIZAMOS ABACOS PARA FLEXION BIAXIAL

1.- ELEGIMOS EL NUMERO DE VARILLAS A USAR EN LA SECCION

2.- DATOS DE DISEÑO:
COLUMNA C-269 (0.30 x 0.50)

Carga Axial miembro Pu = 29.24 Ton

Momento Flexión xy Mz = 3.46 Ton-m
Momento Flexión xz My = 3.46 Ton-m
Concreto f'c = 210.00 kg/cm2
Acero Fy = 4,200.00 kg/cm2
Sección b x t :
b = 30.00 cm
t = 50.00 cm

3.- CALCULAMOS LAS EXCENTRICIDADES

ez = 0.12 m e = 0.17 m
M M
e= ;e √ e +e
z Y 2 2
= ; e=
P P
z y z y

ey emin=
u u
= 0.12 m 0.06 m

RELACION QUE DEBEMOS OBTENER: e/t

e
Si : e <e y⇒ é 1= Arctg
y
Ø1 = 45.00 (°)
e
z
z
 UNIVERSIDAD NACIONAL "HERMILIO VALDIZAN" DE HUANUCO
ESCUELA ACADEMICO PROFESIONAL DE INGENIERIA CIVIL
PROGRAMA DE ACTUALIZACION Y PROFESIONALIZACION PAP - 99 NIVEL I

e
Si : e <e z⇒ é 1= Arctg
z
Ø1 = 45.00 (°)
e
y
y

CALCULO DE LOS VALORES k, k e / t , g y m

k=
Pu k = 0.0557
2
f 'c t

k
e
=
Pu. e k e/t = 0.0019
t
t 3
f'c

t−2( recubrimiento ) g = 0.8000

g=
t
Fy m = 23.5294
m=
0 . 85 f ' c
LUEGO FORMANOS LA SIGUIENTE TABLA:

SIMPLE BIAXIAL
DESCRIPCCION
g Pt . m1 g Pt . m2
INMEDIATO INFERIOR 0.7000 0.2200 0.7000 0.3680
CALCULADO 0.8000 0.2000 0.8000 0.3400
INMEDIATO SUPERIOR 0.9000 0.1800 0.9000 0.3120

PØmØ = 0.34

P m = P m +( P m − P m
é é t 1 t 2 t
é1
1 ) 45°

P= 0.0145

4.- FINALMENTE CALCULAMOS EL AREA DEL REFUERZO:

As = P b t = 21.68 cm2 6 Ø 3/4" + 2Ø5/8" 21.04

SE ASEGURA FALLA x DUCTILIDAD

5.- DISEÑO DEL REFUERZO TRANSVERSAL

El espaciamiento de los estribos no debera exceder de:

a.- 16Øbl = 30.48 cm

b.- 48Øbe = 45.72 cm
c.- menor dimen. = 30.00 cm
d.- arriba y debajo de ala intersección debe proporcionarse un refuerzo de confinamiento que consisteen refuerzo
en espiral o estribos, en una longitud minima, a partir de la cara de intersección, por lo menos igual a :
 UNIVERSIDAD NACIONAL "HERMILIO VALDIZAN" DE HUANUCO
ESCUELA ACADEMICO PROFESIONAL DE INGENIERIA CIVIL
PROGRAMA DE ACTUALIZACION Y PROFESIONALIZACION PAP - 99 NIVEL I

Peralte total (h) = 50.00 cm

45 cm = 45.00 cm
1/6 altura libre de la columna = 0.67 cm

Usar Estribos Cerrados Ø3/8" : 1 @0.05,6@0.10 Rto. @ 25 a/e

COLUMNA C-270 (0.30 x 0.50)

Carga Axial miembro Pu = 24.40 Ton

Momento Flexión xy Mz = 3.39 Ton-m
Momento Flexión xz My = 4.22 Ton-m
Concreto f'c = 210.00 kg/cm2
Acero Fy = 4,200.00 kg/cm2
Sección b x t :
b = 30.00 cm
t = 50.00 cm

3.- CALCULAMOS LAS EXCENTRICIDADES

ez = 0.14 m e = 0.22 m
M M
e= ;e √e e
z Y 2 2
= ; e= z+
P P
z y y

ey emin=
u u
= 0.17 m 0.06 m

RELACION QUE DEBEMOS OBTENER: e/t

e
Si : e <e y⇒ é 1= Arctg
y
Ø1 = 51.22 (°) OK!
e
z
z

e
Si : e <e z⇒ é 1= Arctg
z
Ø1 = 38.78 (°)
e
y
y

CALCULO DE LOS VALORES k, k e / t , g y m

k=
Pu k = 0.0465
t
2
f 'c

e Pu. e k e/t = 0.0021

k =
t
t 3
f'c

t−2( recubrimiento ) g = 0.8000

g=
t
 UNIVERSIDAD NACIONAL "HERMILIO VALDIZAN" DE HUANUCO
ESCUELA
t−2( ACADEMICO
recubrimiento ) PROFESIONAL DE INGENIERIA CIVIL
g=PROGRAMA DE ACTUALIZACION Y PROFESIONALIZACION PAP - 99 NIVEL I
t
Fy m = 23.5294
m=
0 . 85 f ' c
LUEGO FORMANOS LA SIGUIENTE TABLA:

SIMPLE BIAXIAL
DESCRIPCCION
g Pt . m1 g Pt . m2
INMEDIATO INFERIOR 0.7000 0.2100 0.7000 0.3570
CALCULADO 0.8000 0.2010 0.8000 0.3260
INMEDIATO SUPERIOR 0.9000 0.1920 0.9000 0.2950

PØmØ = 0.34

P m = P m +( P m − P m
é é t 1 t 2 t
é1
1 ) 45°

P= 0.0146

4.- FINALMENTE CALCULAMOS EL AREA DEL REFUERZO:

As = P b t = 21.88 cm2 6 Ø 3/4" + 2Ø5/8" 21.04

SE ASEGURA FALLA x DUCTILIDAD

5.- DISEÑO DEL REFUERZO TRANSVERSAL

El espaciamiento de los estribos no debera exceder de:

a.- 16Øbl = 30.48 cm

b.- 48Øbe = 45.72 cm
c.- menor dimen. = 30.00 cm
d.- arriba y debajo de ala intersección debe proporcionarse un refuerzo de confinamiento que consisteen refuerzo
en espiral o estribos, en una longitud minima, a partir de la cara de intersección, por lo menos igual a :

Peralte total (h) = 50.00 cm

45 cm = 45.00 cm
1/6 altura libre de la columna = 0.67 cm

Usar Estribos Cerrados Ø3/8" : 1 @0.05,6@0.10 Rto. @ 25 a/e

COLUMNA C-270 (0.30 x 0.50)

Carga Axial miembro Pu = 24.40 Ton

Momento Flexión xy Mz = 3.39 Ton-m
Momento Flexión xz My = 4.22 Ton-m
Concreto f'c = 210.00 kg/cm2
Acero Fy = 4,200.00 kg/cm2
Sección b x t :
b = 30.00 cm
t = 50.00 cm

3.- CALCULAMOS LAS EXCENTRICIDADES

 UNIVERSIDAD NACIONAL "HERMILIO VALDIZAN" DE HUANUCO
ESCUELA ACADEMICO PROFESIONAL DE INGENIERIA CIVIL
PROGRAMA DE ACTUALIZACION Y PROFESIONALIZACION PAP - 99 NIVEL I
ez = 0.14 m e = 0.22 m
M M
e= ;e √e e
z Y 2 2
= ; e= z+
P P
z y y

ey emin=
u u
= 0.17 m 0.06 m

RELACION QUE DEBEMOS OBTENER: e/t

e
Si : e <e y⇒ é 1= Arctg
y
Ø1 = 51.22 (°) OK!
e
z
z

e
Si : e <e z⇒ é 1= Arctg
z
Ø1 = 38.78 (°)
e
y
y

CALCULO DE LOS VALORES k, k e / t , g y m

k=
Pu k = 0.0465
t
2
f 'c

k
e
=
Pu. e k e/t = 0.0021
3
t
f'c t

t−2( recubrimiento ) g = 0.8000

g=
t
Fy m = 23.5294
m=
0 . 85 f ' c

LUEGO FORMANOS LA SIGUIENTE TABLA:

SIMPLE BIAXIAL
DESCRIPCCION
g Pt . m1 g Pt . m2
INMEDIATO INFERIOR 0.7000 0.2100 0.7000 0.3570
CALCULADO 0.8000 0.2010 0.8000 0.3260
INMEDIATO SUPERIOR 0.9000 0.1920 0.9000 0.2950

PØmØ = 0.34

P m = P m +( P m − P m
é é t 1 t 2 t
é1
1 ) 45°

P= 0.0146

4.- FINALMENTE CALCULAMOS EL AREA DEL REFUERZO:

 UNIVERSIDAD NACIONAL "HERMILIO VALDIZAN" DE HUANUCO
ESCUELA ACADEMICO PROFESIONAL DE INGENIERIA CIVIL
PROGRAMA DE ACTUALIZACION Y PROFESIONALIZACION PAP - 99 NIVEL I

As = P b t = 21.88 cm2 6 Ø 3/4" + 2Ø5/8" 21.04

SE ASEGURA FALLA x DUCTILIDAD

5.- DISEÑO DEL REFUERZO TRANSVERSAL

El espaciamiento de los estribos no debera exceder de:

a.- 16Øbl = 30.48 cm

b.- 48Øbe = 45.72 cm
c.- menor dimen. = 30.00 cm
d.- arriba y debajo de ala intersección debe proporcionarse un refuerzo de confinamiento que consisteen refuerzo
en espiral o estribos, en una longitud minima, a partir de la cara de intersección, por lo menos igual a :

Peralte total (h) = 50.00 cm

45 cm = 45.00 cm
1/6 altura libre de la columna = 0.67 cm

Usar Estribos Cerrados Ø3/8" : 1 @0.05,6@0.10 Rto. @ 25 a/e

COLUMNA C-370 (0.30 x 0.50)

Carga Axial miembro Pu = 11.77 Ton

Momento Flexión xy Mz = 4.03 Ton-m
Momento Flexión xz My = 4.34 Ton-m
Concreto f'c = 210.00 kg/cm2
Acero Fy = 4,200.00 kg/cm2
Sección b x t :
b = 30.00 cm
t = 50.00 cm

3.- CALCULAMOS LAS EXCENTRICIDADES

ez = 0.34 m e = 0.50 m
M M 2 2
e= ;e
z
=
Y
; e= √e z+ e
P P
z y y

ey emin=
u u
= 0.37 m 0.06 m
 UNIVERSIDAD NACIONAL "HERMILIO VALDIZAN" DE HUANUCO
ESCUELA ACADEMICO PROFESIONAL DE INGENIERIA CIVIL
PROGRAMA DE ACTUALIZACION Y PROFESIONALIZACION PAP - 99 NIVEL I
RELACION QUE DEBEMOS OBTENER: e/t

e
Si : e <e y⇒ é 1= Arctg
y
Ø1 = 47.12 (°) OK!
e
z
z

e
Si : e <e z⇒ é 1= Arctg
z
Ø1 = 42.88 (°)
e
y
y

CALCULO DE LOS VALORES k, k e / t , g y m

k=
Pu k = 0.0224
2
f 'c t

k
e
=
Pu. e k e/t = 0.0023
t
t 3
f'c

t−2( recubrimiento ) g = 0.8000

g=
t
Fy m = 23.5294
m=
0 . 85 f ' c

LUEGO FORMANOS LA SIGUIENTE TABLA:

SIMPLE BIAXIAL
DESCRIPCCION
g Pt . m1 g Pt . m2
INMEDIATO INFERIOR 0.7000 0.2300 0.7000 0.3010
CALCULADO 0.8000 0.2205 0.8000 0.2930
INMEDIATO SUPERIOR 0.9000 0.2110 0.9000 0.2850

PØmØ = 0.30

P m = P m +( P m − P m
é é t 1 t 2 t
é1
1 ) 45°

P= 0.0126

4.- FINALMENTE CALCULAMOS EL AREA DEL REFUERZO:

As = P b t = 18.90 cm2 6 Ø 3/4" 17.04

SE ASEGURA FALLA x DUCTILIDAD
 UNIVERSIDAD NACIONAL "HERMILIO VALDIZAN" DE HUANUCO
ESCUELA ACADEMICO PROFESIONAL DE INGENIERIA CIVIL
PROGRAMA DE ACTUALIZACION Y PROFESIONALIZACION PAP - 99 NIVEL I

5.- DISEÑO DEL REFUERZO TRANSVERSAL

El espaciamiento de los estribos no debera exceder de:

a.- 16Øbl = 30.48 cm

b.- 48Øbe = 45.72 cm
c.- menor dimen. = 30.00 cm
d.- arriba y debajo de ala intersección debe proporcionarse un refuerzo de confinamiento que consisteen refuerzo
en espiral o estribos, en una longitud minima, a partir de la cara de intersección, por lo menos igual a :

Peralte total (h) = 50.00 cm

45 cm = 45.00 cm
1/6 altura libre de la columna = 0.67 cm

Usar Estribos Cerrados Ø3/8" : 1 @0.05,6@0.10 Rto. @ 25 a/e

COLUMNA C-572 (0.30 x 0.50)

Carga Axial miembro Pu = 5.08 Ton

Momento Flexión xy Mz = 8.52 Ton-m
Momento Flexión xz My = 10.57 Ton-m
Concreto f'c = 210.00 kg/cm2
Acero Fy = 4,200.00 kg/cm2
Sección b x t :
b = 30.00 cm
t = 50.00 cm

3.- CALCULAMOS LAS EXCENTRICIDADES

ez = 1.68 m e = 2.67 m
M M
e= ;e √e e
z Y 2 2
= ; e= z+
P P
z y y

ey emin=
u u
= 2.08 m 0.06 m

RELACION QUE DEBEMOS OBTENER: e/t

e
Si : e <e y⇒ é 1= Arctg
y
Ø1 = 51.13 (°) OK!
e
z
z
 UNIVERSIDAD NACIONAL "HERMILIO VALDIZAN" DE HUANUCO
e y PROFESIONAL DE INGENIERIA CIVIL
ESCUELA ACADEMICO
e e
z< y⇒ 1 = Arctg é
PROGRAMA DE
e
ACTUALIZACION Y PROFESIONALIZACION PAP - 99 NIVEL I
z

e
Si : e <e z⇒ é 1= Arctg
z
Ø1 = 38.87 (°)
e
y
y

CALCULO DE LOS VALORES k, k e / t , g y m

k=
Pu k = 0.0097
t
2
f 'c

k
e
=
Pu. e k e/t = 0.0052
3
t
f'c t

t−2( recubrimiento ) g = 0.8000

g=
t
Fy m = 23.5294
m=
0 . 85 f ' c

LUEGO FORMANOS LA SIGUIENTE TABLA:

SIMPLE BIAXIAL
DESCRIPCCION
g Pt . m1 g Pt . m2
INMEDIATO INFERIOR 0.7000 0.2250 0.7000 0.2789
CALCULADO 0.8000 0.2150 0.8000 0.2739
INMEDIATO SUPERIOR 0.9000 0.2050 0.9000 0.2689

PØmØ = 0.28

P m = P m +( P m − P m
é é t 1 t 2 t
é1
1 ) 45°

P= 0.0120

4.- FINALMENTE CALCULAMOS EL AREA DEL REFUERZO:

As = P b t = 17.97 cm2 6 Ø 3/4" 17.04

SE ASEGURA FALLA x DUCTILIDAD

5.- DISEÑO DEL REFUERZO TRANSVERSAL

El espaciamiento de los estribos no debera exceder de:

a.- 16Øbl = 30.48 cm

 UNIVERSIDAD NACIONAL "HERMILIO VALDIZAN" DE HUANUCO
ESCUELA ACADEMICO PROFESIONAL DE INGENIERIA CIVIL
PROGRAMA DE ACTUALIZACION Y PROFESIONALIZACION PAP - 99 NIVEL I
b.- 48Øbe = 45.72 cm
c.- menor dimen. = 30.00 cm
d.- arriba y debajo de ala intersección debe proporcionarse un refuerzo de confinamiento que consisteen refuerzo
en espiral o estribos, en una longitud minima, a partir de la cara de intersección, por lo menos igual a :

Peralte total (h) = 50.00 cm

45 cm = 45.00 cm
1/6 altura libre de la columna = 0.67 cm

Usar Estribos Cerrados Ø3/8" : 1 @0.05,6@0.10 Rto. @ 25 a/e

COLUMNA C-107 (0.30 x 0.50)

Carga Axial miembro Pu = 42.30 Ton

Momento Flexión xy Mz = 2.13 Ton-m
Momento Flexión xz My = 0.96 Ton-m
Concreto f'c = 210.00 kg/cm2
Acero Fy = 4,200.00 kg/cm2
Sección b x t :
b = 30.00 cm
t = 50.00 cm

3.- CALCULAMOS LAS EXCENTRICIDADES

ez = 0.05 m e = 0.06 m
M M
e= ;e √e e
z Y 2 2
= ; e= z+
P P
z y y

ey emin=
u u
= 0.02 m 0.06 m

RELACION QUE DEBEMOS OBTENER: e/t

e
Si : e <e y⇒ é 1= Arctg
y
Ø1 = 24.26 (°)
e
z
z

e
Si : e <e z⇒ é 1= Arctg
z
Ø1 = 65.74 (°) OK!
e
y
y
 UNIVERSIDAD NACIONAL "HERMILIO VALDIZAN" DE HUANUCO
e z PROFESIONAL DE INGENIERIA CIVIL
ESCUELA ACADEMICO
e e
y< z⇒ 1 = Arctgé
PROGRAMA DE
e
ACTUALIZACION Y PROFESIONALIZACION PAP - 99 NIVEL I
y

CALCULO DE LOS VALORES k, k e / t , g y m

k=
Pu k = 0.0806
t
2
f 'c

k
e
=
Pu. e k e/t = 0.0009
t
t 3
f'c

t−2( recubrimiento ) g = 0.8000

g=
t
Fy m = 23.5294
m=
0 . 85 f ' c

LUEGO FORMANOS LA SIGUIENTE TABLA:

SIMPLE BIAXIAL
DESCRIPCCION
g Pt . m1 g Pt . m2
INMEDIATO INFERIOR 0.7000 0.2250 0.7000 0.2580
CALCULADO 0.8000 0.2150 0.8000 0.2515
INMEDIATO SUPERIOR 0.9000 0.2050 0.9000 0.2450

PØmØ = 0.23

P m = P m +( P m − P m
é é t 1 t 2 t
é1
1 ) 45°

P= 0.0100

4.- FINALMENTE CALCULAMOS EL AREA DEL REFUERZO:

As = P b t = 14.96 cm2 4 Ø 3/4" +2Ø5/8" 15.36

5.- DISEÑO DEL REFUERZO TRANSVERSAL

El espaciamiento de los estribos no debera exceder de:

a.- 16Øbl = 30.48 cm

b.- 48Øbe = 45.72 cm
c.- menor dimen. = 30.00 cm
d.- arriba y debajo de ala intersección debe proporcionarse un refuerzo de confinamiento que consisteen refuerzo
en espiral o estribos, en una longitud minima, a partir de la cara de intersección, por lo menos igual a :
 UNIVERSIDAD NACIONAL "HERMILIO VALDIZAN" DE HUANUCO
ESCUELA ACADEMICO PROFESIONAL DE INGENIERIA CIVIL
PROGRAMA DE ACTUALIZACION Y PROFESIONALIZACION PAP - 99 NIVEL I
Peralte total (h) = 50.00 cm
45 cm = 45.00 cm
1/6 altura libre de la columna = 0.67 cm

Usar Estribos Cerrados Ø3/8" : 1 @0.05,6@0.10 Rto. @ 25 a/e

COLUMNA C-307 (0.30 x 0.50)

Carga Axial miembro Pu = 91.75 Ton

Momento Flexión xy Mz = 2.15 Ton-m
Momento Flexión xz My = 2.95 Ton-m
Concreto f'c = 210.00 kg/cm2
Acero Fy = 4,200.00 kg/cm2
Sección b x t :
b = 30.00 cm
t = 50.00 cm

3.- CALCULAMOS LAS EXCENTRICIDADES

ez = 0.02 m e = 0.04 m
M M 2 2
e= ;e
z
=
Y
; e= √e z+ e
P P
z y y

ey emin=
u u
= 0.03 m 0.06 m

RELACION QUE DEBEMOS OBTENER: e/t

e
Si : e <e y⇒ é 1= Arctg
y
Ø1 = 53.91 (°) OK!
e
z
z

e
Si : e <e z⇒ é 1= Arctg
z
Ø1 = 36.09 (°)
e
y
y

CALCULO DE LOS VALORES k, k e / t , g y m

k=
Pu k = 0.1748
2
f 'c t
 UNIVERSIDAD NACIONAL "HERMILIO VALDIZAN" DE HUANUCO
ESCUELA ACADEMICO PROFESIONAL DE INGENIERIA CIVIL
PROGRAMA DE ACTUALIZACION Y PROFESIONALIZACION PAP - 99 NIVEL I

k
e
=
Pu. e k e/t = 0.0014
3
t
f'c t

t−2( recubrimiento ) g = 0.8000

g=
t
Fy m = 23.5294
m=
0 . 85 f ' c

LUEGO FORMANOS LA SIGUIENTE TABLA:

SIMPLE BIAXIAL
DESCRIPCCION
g Pt . m1 g Pt . m2
INMEDIATO INFERIOR 0.7000 0.2000 0.7000 0.2511
CALCULADO 0.8000 0.1925 0.8000 0.2435
INMEDIATO SUPERIOR 0.9000 0.1850 0.9000 0.2358

PØmØ = 0.25

P m = P m +( P m − P m
é é t 1 t 2 t
é1
1 ) 45°

P= 0.0108

4.- FINALMENTE CALCULAMOS EL AREA DEL REFUERZO:

As = P b t = 16.16 cm2 4 Ø 3/4" +2Ø5/8" 15.36

5.- DISEÑO DEL REFUERZO TRANSVERSAL

El espaciamiento de los estribos no debera exceder de:

a.- 16Øbl = 30.48 cm

b.- 48Øbe = 45.72 cm
c.- menor dimen. = 30.00 cm
d.- arriba y debajo de ala intersección debe proporcionarse un refuerzo de confinamiento que consisteen refuerzo
en espiral o estribos, en una longitud minima, a partir de la cara de intersección, por lo menos igual a :

Peralte total (h) = 50.00 cm

45 cm = 45.00 cm
1/6 altura libre de la columna = 0.67 cm

Usar Estribos Cerrados Ø3/8" : 1 @0.05,6@0.10 Rto. @ 25 a/e

 UNIVERSIDAD NACIONAL "HERMILIO VALDIZAN" DE HUANUCO
ESCUELA ACADEMICO PROFESIONAL DE INGENIERIA CIVIL
PROGRAMA DE ACTUALIZACION Y PROFESIONALIZACION PAP - 99 NIVEL I

COLUMNA C-507 (0.30 x 0.50)

Carga Axial miembro Pu = 78.97 Ton

Momento Flexión xy Mz = 3.74 Ton-m
Momento Flexión xz My = 4.47 Ton-m
Concreto f'c = 210.00 kg/cm2
Acero Fy = 4,200.00 kg/cm2
Sección b x t :
b = 30.00 cm
t = 50.00 cm

3.- CALCULAMOS LAS EXCENTRICIDADES

ez = 0.05 m e = 0.07 m
M M
e= ;e √ e +e
z Y 2 2
= ; e=
P P
z y z y

ey emin=
u u
= 0.06 m 0.06 m

RELACION QUE DEBEMOS OBTENER: e/t

e
Si : e <e y⇒ é 1= Arctg
y
Ø1 = 50.08 (°) OK!
e
z
z

e
Si : e <e z⇒ é 1= Arctg
z
Ø1 = 39.92 (°)
e
y
y

CALCULO DE LOS VALORES k, k e / t , g y m

k=
Pu k = 0.1504
2
f 'c t

k
e
=
Pu. e k e/t = 0.0022
3
t
f'c t
 UNIVERSIDAD NACIONAL "HERMILIO VALDIZAN" DE HUANUCO
ESCUELA ACADEMICO PROFESIONAL DE INGENIERIA CIVIL
PROGRAMA DE ACTUALIZACION Y PROFESIONALIZACION PAP - 99 NIVEL I
t−2( recubrimiento ) g = 0.8000
g=
t
Fy m = 23.5294
m=
0 . 85 f ' c

LUEGO FORMANOS LA SIGUIENTE TABLA:

SIMPLE BIAXIAL
DESCRIPCCION
g Pt . m1 g Pt . m2
INMEDIATO INFERIOR 0.7000 0.2000 0.7000 0.2978
CALCULADO 0.8000 0.1925 0.8000 0.2832
INMEDIATO SUPERIOR 0.9000 0.1850 0.9000 0.2685

PØmØ = 0.29

P m = P m +( P m − P m
é é t 1 t 2 t
é1
1 ) 45°

P= 0.0125

4.- FINALMENTE CALCULAMOS EL AREA DEL REFUERZO:

As = P b t = 18.70 cm2 6 Ø 3/4" 17.04

SE ASEGURA FALLA x DUCTILIDAD

5.- DISEÑO DEL REFUERZO TRANSVERSAL

El espaciamiento de los estribos no debera exceder de:

a.- 16Øbl = 30.48 cm

b.- 48Øbe = 45.72 cm
c.- menor dimen. = 30.00 cm
d.- arriba y debajo de ala intersección debe proporcionarse un refuerzo de confinamiento que consisteen refuerzo
en espiral o estribos, en una longitud minima, a partir de la cara de intersección, por lo menos igual a :

Peralte total (h) = 50.00 cm

45 cm = 45.00 cm
1/6 altura libre de la columna = 0.67 cm

Usar Estribos Cerrados Ø3/8" : 1 @0.05,6@0.10 Rto. @ 25 a/e

 UNIVERSIDAD NACIONAL "HERMILIO VALDIZAN" DE HUANUCO
ESCUELA ACADEMICO PROFESIONAL DE INGENIERIA CIVIL
PROGRAMA DE ACTUALIZACION Y PROFESIONALIZACION PAP - 99 NIVEL I

VI.- DISEÑO DE MUROS DE CORTE - PL-01(0.30x4.50), PL-02(0.30x4.50) y PL*-03(0.30 x 2.00)

DE LOS DATOS A CONTINUACION SE REALIZARA UN RESUMEN DE LOS RESULTADOS ARROJADOS AL EMPLEAR
EL SAP 90.
MIEMBROS ESFUERZOS C. AXIAL
TIPO

NOMENCLAT. # SECCION FLEXION CORTANTE AXIAL ACUMUL

m Mz My Ton Ton Ton
702 4.50 x 0.30 457.56 20.71 58.43 163.00
704 4.50 x 0.30 316.98 21.51 57.91 144.35
706 4.50 x 0.30 203.55 20.55 52.40 118.50
PL-01 595.35
708 4.50 x 0.30 115.72 19.79 44.22 88.65
710 4.50 x 0.30 58.42 21.22 33.40 56.91
712 4.50 x 0.30 30.90 45.12 18.66 23.94
1202 4.50 x 0.30 458.82 15.16 58.30 168.41
1204 4.50 x 0.30 316.49 15.53 57.82 149.89
PLACAS

1206 4.50 x 0.30 99.65 20.35 52.51 123.33

PL-02 619.15
1208 4.50 x 0.30 115.63 23.28 44.41 92.42
1210 4.50 x 0.30 59.16 26.32 33.80 59.51
1212 4.50 x 0.30 33.15 46.43 19.33 25.59
407 2.00 x 0.30 428.71 14.09 55.44 225.04
420 2.00 x 0.30 155.32 11.40 45.95 192.72
433 2.00 x 0.30 73.55 8.19 37.49 155.88
PL-03 793.21
446 2.00 x 0.30 86.99 8.25 29.43 115.91
459 2.00 x 0.30 37.58 8.69 20.12 73.80
472 2.00 x 0.30 26.56 11.31 9.20 29.86

Niv N V(Ton) h(m) V.h Mu(Ton-m) PLACA

6° 702 18.66 3.60 67.18 67.18
5° 704 33.40 3.10 103.54 170.72
4° 706 44.22 3.10 137.08 307.80
PL-01
3° 708 52.40 3.10 162.44 470.24
2° 710 57.91 3.10 179.52 649.76
1° 712 44.22 3.10 137.08 786.84
6° 1202 19.33 3.60 69.59 69.59
5° 1204 33.80 3.10 104.78 174.37
4° 1206 44.41 3.10 137.67 312.04
PL-02
3° 1208 52.51 3.10 162.78 474.82
2° 1210 57.82 3.10 179.24 654.06
1° 1212 58.30 3.10 180.73 834.79
6° 407 9.20 3.60 33.12 33.12
5° 420 20.12 3.10 62.37 95.49
4° 433 29.43 3.10 91.23 186.73
3° 446 37.49 3.10 116.22 302.94
PL-03
2° 459 45.95 3.10 142.45 445.39
1° 472 55.44 3.10 171.86 617.25

1.- DATOS DE DISEÑO PARA MURO PL-01(0.30 x 4.50)

 UNIVERSIDAD NACIONAL "HERMILIO VALDIZAN" DE HUANUCO
ESCUELA ACADEMICO PROFESIONAL DE INGENIERIA CIVIL
PROGRAMA DE ACTUALIZACION Y PROFESIONALIZACION PAP - 99 NIVEL I

Carga axial en el nivel 1 = Pu = 744.19 Ton

Momento ultimo en la placa Mu= 786.84 ton-m

Excentricidad
e = Mu / Pu = 1.06 m

Excentricidad de referencia

e = Longitud horizontal / 6

COMO PUEDE OBSERVARSE LA RESULTANTE CAE DENTRO DEL TERCIO MEDIO DEL ESPESOR DEL MUR e = 0.83 m
POR LO TANTO DEBE DISEÑARSE POR FLEXO COMPRESION.

2.- ARMADURA MINIMA ACI - 318-71 SECCION A.8.2

ARMADURA VERTICAL : Espaciamiento no mayor de 45cm

As min = 0.0025h lw = 0.0025 x 30 x 1950 =

As min = 7.50 cm2 Caso de Sismo

ARMADURA HORIZONTAL : Espaciamiento no mayor de 30 cm

As min = 0.0025h lw = 0.0025 x 30 x 450 =

As min = 7.50 cm2 Caso de Sismo

PARA DOS CAPAS EL ESPACIAMIENTO ES:

S = 100 x 1.42 / As USAR Ø3/8" @ 0.20 EN DOS CAPAS

3.- DISEÑO POR COMPRESION

Determinamos la capacidad de carga del muro Pu:

DATOS: Lw = 1,850.00 cm
Ag = 55,500.00 cm2
h = 30.00 cm
ADEMAS
Lc = 3.50 m En el primer nivel
h = 0.25 m

Lc
[
Pu =0 . 55 éf ' cAg 1−(
40 h
)´ ] Pu = 3,937.50 Ton >> 595.35 OK!
é =0 . 70
 UNIVERSIDAD
Lc NACIONAL "HERMILIO VALDIZAN" DE HUANUCO
[
Pu =0 . 55 éf ' cAg 1−( ESCUELA
40 h
)´ ]ACADEMICO PROFESIONAL DE INGENIERIA CIVIL
PROGRAMA DE ACTUALIZACION Y PROFESIONALIZACION PAP - 99 NIVEL I
é =0 . 70

4.- DISEÑO POR FLEXION - DISEÑO COMO VIGA

SE CALCULARA EL AREA DE ACERO EN LOS BORDES PARA EL CASO SUPUESTO QUE LA PLACA SE COMPORTE
COMO UNA VIGA EN VOLADIZO DE GRAN PERALTE.

SE USARA UN PERALTE, d = 0.85Lw, SIN CONSIDERAR EL APORTE DE ACERO EN COMPRESION.

DATOS DE DISEÑO MOMENTO NEGATIVO:

Momento Ultimo Mu(-) = 786,841.00 Kg-m
Fy = 4,200.00 Kg/cm2
b = 30.00 cm
d=0.85Lw = 1,615.00 cm
f'c = 210.00 Kg/cm2
1º ITERACCION: a = 3.00 cm As = 12.90 cm2

a = 10.12 cm As = 12.90 cm2

2º ITERACCION: a = 10.12 cm As = 12.93 cm2

a = 10.14 cm Ok! As = 12.93 cm2 Ok!

USAR : 6 Ø 5/8" @ 0.125 EN TRES CAPAS SE GARANTIZA FALLA x DUCTILIDAD

EL DISEÑO POR CORTE NO ES NECESARIO PORQUE EL MAXIMO CORTE QUE TOMA LE CONCRETO ES MUCHO
QUE LOS CORTANTES ACTUANTES.

Vc=0 .50 é √ f ' c hd; d=0 .8 Lw Vc = 280.84 Ton >> TABLA OK!

FINALMENTE AL HABER CALCULADO LA ARMADURA PARA DIVERSOS ESTADOS DE RESISTENCIA DE LA PLACA

ADOPTAMOS LA SIGUIENTE DISTRIBUCION DE ACERO POR NIVELES:

EN INTERS. C/PORTICOS EN EL RESTO

NIVEL EN LOS BORDES DEL MURO N° CAPAS N° CAPAS
As =0.01bt = 0.01x450x30 DEL MURO

1° - 6° 6Ø5/8" A 0.125m 03 68 Ø 5/8" @ 0.15m 02 Ø3/8"@.20(2 Capas)

HORIZONTAL Y
ARMADURA VERTICAL ARMADURA VERTICAL
VERTICAL

1.- DATOS DE DISEÑO PARA MURO PL-02(0.30 x 4.50)

Carga axial en el nivel 1 = Pu = 773.94 Ton

Momento ultimo en la placa Mu= 834.79 ton-m

Excentricidad
 UNIVERSIDAD NACIONAL "HERMILIO VALDIZAN" DE HUANUCO
ESCUELA ACADEMICO PROFESIONAL DE INGENIERIA CIVIL
PROGRAMA DE ACTUALIZACION Y PROFESIONALIZACION PAP - 99 NIVEL I
e = Mu / Pu = 1.08 m

Excentricidad de referencia

e = Longitud horizontal / 6

COMO PUEDE OBSERVARSE LA RESULTANTE CAE DENTRO DEL TERCIO MEDIO DEL ESPESOR DEL MUR e = 0.75 m
POR LO TANTO DEBE DISEÑARSE POR FLEXO COMPRESION.

2.- ARMADURA MINIMA ACI - 318-71 SECCION A.8.2

ARMADURA VERTICAL : Espaciamiento no mayor de 45cm

As min = 0.0025h lw = 0.0025 x 30 x 1950 =

As min = 7.50 cm2 Caso de Sismo

ARMADURA HORIZONTAL : Espaciamiento no mayor de 30 cm

As min = 0.0025h lw = 0.0025 x 30 x 450 =

As min = 7.50 cm2 Caso de Sismo

PARA DOS CAPAS EL ESPACIAMIENTO ES:

S = 100 x 1.42 / As USAR Ø3/8" @ 0.20 EN DOS CAPAS

3.- DISEÑO POR COMPRESION

Determinamos la capacidad de carga del muro Pu:

DATOS: Lw = 1,850.00 cm
Ag = 55,500.00 cm2
h = 30.00 cm
ADEMAS
Lc = 3.50 m En el primer nivel
h = 0.25 m

Lc
[
Pu =0 . 55 éf ' cAg 1−(
40 h
)´ ] Pu = 3,937.50 Ton >> 619.15 OK!
é =0 . 70

4.- DISEÑO POR FLEXION - DISEÑO COMO VIGA

SE CALCULARA EL AREA DE ACERO EN LOS BORDES PARA EL CASO SUPUESTO QUE LA PLACA SE COMPORTE
 UNIVERSIDAD NACIONAL "HERMILIO VALDIZAN" DE HUANUCO
ESCUELA ACADEMICO PROFESIONAL DE INGENIERIA CIVIL
PROGRAMA DE ACTUALIZACION Y PROFESIONALIZACION PAP - 99 NIVEL I
COMO UNA VIGA EN VOLADIZO DE GRAN PERALTE.

SE USARA UN PERALTE, d = 0.85Lw, SIN CONSIDERAR EL APORTE DE ACERO EN COMPRESION.

DATOS DE DISEÑO MOMENTO NEGATIVO:

Momento Ultimo Mu(-) = 834,792.00 Kg-m
Fy = 4,200.00 Kg/cm2
b = 30.00 cm
d=0.85Lw = 1,615.00 cm
f'c = 210.00 Kg/cm2
1º ITERACCION: a = 3.00 cm As = 13.69 cm2

a = 10.74 cm As = 13.69 cm2

2º ITERACCION: a = 10.74 cm As = 13.72 cm2

a = 10.76 cm Ok! As = 13.72 cm2 Ok!

USAR : 4Ø3/4"+1Ø5/8"@ 0.125 EN DOS CAPAS SE GARANTIZA FALLA x DUCTILIDAD

EL DISEÑO POR CORTE NO ES NECESARIO PORQUE EL MAXIMO CORTE QUE TOMA LE CONCRETO ES MUCHO
QUE LOS CORTANTES ACTUANTES.

Vc=0 .50 é √ f ' c hd; d=0 .8 Lw Vc = 280.84 Ton >> TABLA OK!

FINALMENTE AL HABER CALCULADO LA ARMADURA PARA DIVERSOS ESTADOS DE RESISTENCIA DE LA PLACA

ADOPTAMOS LA SIGUIENTE DISTRIBUCION DE ACERO POR NIVELES:

EN INTERS. C/PORTICOS EN EL RESTO

NIVEL EN LOS BORDES DEL MURO N° CAPAS N° CAPAS
As =0.01bt = 0.01x450x30 DEL MURO

1° - 6° 4Ø3/4+1Ø5/8" A 0.125m 02 68 Ø 5/8" @ 0.15m 02 Ø3/8"@.20(2 Capas)

HORIZONTAL Y
ARMADURA VERTICAL ARMADURA VERTICAL
VERTICAL

1.- DATOS DE DISEÑO PARA MURO PL-03(0.30 x 2.00)

Carga axial en el nivel 1 = Pu = 793.21 Ton

Momento ultimo en la placa Mu= 617.25 ton-m

Excentricidad
e = Mu / Pu = 0.78 m

Excentricidad de referencia

e = Longitud horizontal / 6
 UNIVERSIDAD NACIONAL "HERMILIO VALDIZAN" DE HUANUCO
ESCUELA ACADEMICO PROFESIONAL DE INGENIERIA CIVIL
PROGRAMA DE ACTUALIZACION Y PROFESIONALIZACION PAP - 99 NIVEL I

COMO PUEDE OBSERVARSE LA RESULTANTE CAE DENTRO DEL TERCIO MEDIO DEL ESPESOR DEL MUR e = 0.75 m
POR LO TANTO DEBE DISEÑARSE POR FLEXO COMPRESION.

2.- ARMADURA MINIMA ACI - 318-71 SECCION A.8.2

ARMADURA VERTICAL : Espaciamiento no mayor de 45cm

As min = 0.0025h lw = 0.0025 x 30 x 1950 =

As min = 7.50 cm2 Caso de Sismo

ARMADURA HORIZONTAL : Espaciamiento no mayor de 30 cm

As min = 0.0025h lw = 0.0025 x 30 x 450 =

As min = 7.50 cm2 Caso de Sismo

PARA DOS CAPAS EL ESPACIAMIENTO ES:

S = 100 x 1.42 / As USAR Ø3/8" @ 0.20 EN DOS CAPAS

3.- DISEÑO POR COMPRESION

Determinamos la capacidad de carga del muro Pu:

DATOS: Lw = 1,850.00 cm
Ag = 55,500.00 cm2
h = 30.00 cm
ADEMAS
Lc = 3.50 m En el primer nivel
h = 0.25 m

Lc
[
Pu =0 . 55 éf ' cAg 1−(
40 h
)´ ] Pu = 3,937.50 Ton >> 793.21 OK!
é =0 . 70

4.- DISEÑO POR FLEXION - DISEÑO COMO VIGA

SE CALCULARA EL AREA DE ACERO EN LOS BORDES PARA EL CASO SUPUESTO QUE LA PLACA SE COMPORTE
COMO UNA VIGA EN VOLADIZO DE GRAN PERALTE.

SE USARA UN PERALTE, d = 0.85Lw, SIN CONSIDERAR EL APORTE DE ACERO EN COMPRESION.

DATOS DE DISEÑO MOMENTO NEGATIVO:

 UNIVERSIDAD NACIONAL "HERMILIO VALDIZAN" DE HUANUCO
ESCUELA ACADEMICO PROFESIONAL DE INGENIERIA CIVIL
PROGRAMA DE ACTUALIZACION Y PROFESIONALIZACION PAP - 99 NIVEL I
Momento Ultimo Mu(-) = 617,253.00 Kg-m
Fy = 4,200.00 Kg/cm2
b = 30.00 cm
d=0.85Lw = 1,615.00 cm
f'c = 210.00 Kg/cm2
1º ITERACCION: a = 3.00 cm As = 10.12 cm2

a = 7.94 cm As = 10.12 cm2

2º ITERACCION: a = 7.94 cm As = 10.14 cm2

a = 7.95 cm Ok! As = 10.14 cm2 Ok!

USAR : 6Ø5/8" @ 0.125 EN TRES CAPAS

EL DISEÑO POR CORTE NO ES NECESARIO PORQUE EL MAXIMO CORTE QUE TOMA LE CONCRETO ES MUCHO
QUE LOS CORTANTES ACTUANTES.

Vc=0 .50 é √ f ' c hd; d=0 .8 Lw Vc = 280.84 Ton >> TABLA OK!

FINALMENTE AL HABER CALCULADO LA ARMADURA PARA DIVERSOS ESTADOS DE RESISTENCIA DE LA PLACA

ADOPTAMOS LA SIGUIENTE DISTRIBUCION DE ACERO POR NIVELES:

EN INTERS. C/PORTICOS EN EL RESTO

NIVEL EN LOS BORDES DEL MURO N° CAPAS N° CAPAS
As =0.01bt = 0.01x450x30 DEL MURO

1° - 6° 6Ø5/8" A 0.125m 03 68 Ø 5/8" @ 0.15m 02 Ø3/8"@.20(2 Capas)

HORIZONTAL Y
ARMADURA VERTICAL ARMADURA VERTICAL
VERTICAL
VII.- DISEÑO DE CIMENTACION DEL MURO PL-01

A CONTINUACION SE DETERMINA LAS CARGAS DE SERVICIO DE LAS PLACAS PL-01, PL-02 Y PL-03:

PL-01 y PL-02 PL-03-ASCENSOR

NIVELES
CM CV Ps CM CV Ps
AZOTEA 16,852.00 3,363.00 20,215.00 25,400.00 7,500.00 32,900.00
02-05 68,400.00 33,600.00 102,000.00 100,000.00 28,000.00 128,000.00
01 18,500.00 15,850.00 34,350.00 18,950.00 6,500.00 25,450.00
TOTAL 156,565.00 kg 186,350.00 kg

1.- DATOS DE DISEÑO PL-01 y PL-02(0.30 x 4.50 )

Carga de servicio nivel 1 = 156,565.00 kg

Carga Ultima nivel 1 = 234,847.50 kg

 UNIVERSIDAD NACIONAL "HERMILIO VALDIZAN" DE HUANUCO
ESCUELA ACADEMICO PROFESIONAL DE INGENIERIA CIVIL
PROGRAMA DE ACTUALIZACION Y PROFESIONALIZACION PAP - 99 NIVEL I
Esfuerzo admisible del suelo = 2.00 kg/cm2

Concreto f'c = 210.00 kg/cm2

acero Fy = 4,200.00 kg/cm2

2.- CARGA POR METRO LINEL DE MURO

Carga de servicio CMS = 31,313.00 kg/m

Carga de rotura CMR = 46,969.50 kg/m

3.- DIMENSIONAMIENTO DEL ANCHO (B) DE LA ZAPATA CORRIDA

Carga de la zapata Pz (5% CMS) = 1,565.65 kg/m

Ancho requerido es: = 1.05 x 31313 / (100 x 2)

= 164.39 cm

USAMOS : B = 1.80 m

4.- REACCION NETA DEL SUELO

Rn = Pu / (100 x B ) = 2.61 kg/cm2

5.- VERIFICACION POR CORTE

Asumiendo un peralte efectivo de :

d = 45.00 cm y h = 55.00 cm

Vu = 100 Rn ( 130 - d )

Vu = 22,180.04 Kg
Esfuerzo unitario nominal
vu = Vu / (100 x d)

vu = 7.39 Kg / cm2

Esfuerzo admisible en el concreto Vc :

==> Vc = 6.16 Kg / cm2 << vu Ok!!

Vc=0.50x 0.85x √ f ' c
6.- DISEÑO POR FLEXION

Mmax = Rn x 100 X¨2/2

Mmax = 733,898.44 kg-cm

Momento Ultimo Mu(-) = 7,338.98 Kg-m

 UNIVERSIDAD NACIONAL "HERMILIO VALDIZAN" DE HUANUCO
ESCUELA ACADEMICO PROFESIONAL DE INGENIERIA CIVIL
PROGRAMA DE ACTUALIZACION Y PROFESIONALIZACION PAP - 99 NIVEL I
Fy = 4,200.00 Kg/cm2
b = 100.00 cm
d = 45.00 cm
f'c = 210.00 Kg/cm2
1º ITERACCION: a = 10.00 cm As = 4.85 cm2/m

a = 1.14 cm As = 4.85 cm2/m

2º ITERACCION: a = 1.14 cm As = 4.37 cm2/m

a = 1.03 cm Ok! As = 4.37 cm2/m Ok!

TABLA: Areas de Refuerzo

Diámetro Area
Ø As USAR : Ø1/2" @ .20 SE GARANTIZA LA FALLA POR DUCTILIDAD
plg cm2
1/4" 0.47
3/8" 0.71
1/2" 1.29 REFUERZO LONGITUDINAL DE TEMPERATURA Y CONTRACCION
5/8" 2.00
3/4" 2.84 Ast = 0.002 bh '='=> 9.000 cm2/m
1" 5.10
Empleando varillas de Ø 1/2"
USAR Ø 1/2" @ 0.15

7.- COMPROBACION DE LA LONGITUD DE DESARROLLO

Ld = 0.059 s 1.58 x 4200 / Raiz(210)

Ld = 27.02 cm
Ld = 0.006Øb Fy
Ld = 39.82 cm
Longitud que proporciona la zapata

75 - 7.50 = 67.50 cm >> 39.82 cm Ok!!

1.- DATOS DE DISEÑO PL-03

Carga de servicio nivel 1 = 186,350.00 kg

Carga Ultima nivel 1 = 279,525.00 kg

Esfuerzo admisible del suelo = 2.00 kg/cm2

Concreto f'c = 210.00 kg/cm2

acero Fy = 4,200.00 kg/cm2

2.- CARGAS

Carga de servicio CMS = 186,350.00 Kg

Carga de rotura CMR = 279,525.00 Kg

 UNIVERSIDAD NACIONAL "HERMILIO VALDIZAN" DE HUANUCO
ESCUELA ACADEMICO PROFESIONAL DE INGENIERIA CIVIL
PROGRAMA DE ACTUALIZACION Y PROFESIONALIZACION PAP - 99 NIVEL I

3.- DIMENSIONAMIENTO DEL ANCHO (B) DE LA ZAPATA CORRIDA

Carga de la zapata Pz (5% CMS) = 9,317.50 kg/m

AREA REQUERIDA = 139,762.50 cm2

SI TOMAMOS UN LADO(A) = 350.00 cm

USAMOS : B = 400.00 m

4.- REACCION NETA DEL SUELO

Rn = Pu / (A x B ) = 2.00 kg/cm2

5.- VERIFICACION POR CORTE

Asumiendo un peralte efectivo de :

d = 45.00 cm y h = 55.00 cm

Vu = 100 Rn ( 400 - d )

Vu = 70,879.55 Kg
Esfuerzo unitario nominal
vu = Vu / (B x d)

vu = 7.88 Kg / cm2

Esfuerzo admisible en el concreto Vc :

==> Vc = 6.16 Kg / cm2 << vu Ok!!

Vc=0.50x 0.85x √ f ' c
6.- DISEÑO POR FLEXION

Mmax = Rn x 100 X¨2/2

Mmax = 1,442,548.66 kg-cm

Momento Ultimo Mu(-) = 14,800.00 Kg-m

Fy = 4,200.00 Kg/cm2
b = 25.00 cm
d = 44.00 cm
f'c = 210.00 Kg/cm2
1º ITERACCION: a = 5.00 cm As = 9.43 cm2/m

a = 8.88 cm As = 9.43 cm2/m

2º ITERACCION: a = 8.88 cm As = 9.90 cm2/m

a = 9.31 cm Ok! As = 9.90 cm2/m Ok!

 UNIVERSIDAD NACIONAL "HERMILIO VALDIZAN" DE HUANUCO
ESCUELA ACADEMICO PROFESIONAL DE INGENIERIA CIVIL
PROGRAMA DE ACTUALIZACION Y PROFESIONALIZACION PAP - 99 NIVEL I
TABLA: Areas de Refuerzo
Diámetro Area
Ø As USAR : Ø5/8" @ .20 SE GARANTIZA LA FALLA POR DUCTILIDAD
plg cm2
1/4" 0.47
3/8" 0.71
1/2" 1.29 REFUERZO LONGITUDINAL DE TEMPERATURA Y CONTRACCION
5/8" 2.00
3/4" 2.84 Ast = 0.002 bh '='=> 9.000 cm2/m
1" 5.10
Empleando varillas de Ø 1/2"
USAR Ø 1/2" @ 0.15

7.- COMPROBACION DE LA LONGITUD DE DESARROLLO

Ld = 0.059 s 1.58 x 4200 / Raiz(210)

Ld = 27.02 cm
Ld = 0.006Øb Fy
Ld = 39.82 cm
Longitud que proporciona la zapata

300 - 7.50 = 292.50 cm >> 39.82 cm Ok!!
