UNIVERSIDAD NACIONAL DE INGENIERIA Nº

FACULTAD DE INGENIERÍA ELÉCTRICA Y ELECTRÓNICA Orden 43 NOTA

EXAMEN FINAL CURSO: EE -353M Fecha: 11/08/2021

APELLIDOS: Sumaran Lara NOMBRES: Sadis Maicol CODIGO UNI:20160635I
UVWXYZ Asignado:324467

PROBLEMA Nº 2 (2 puntos)

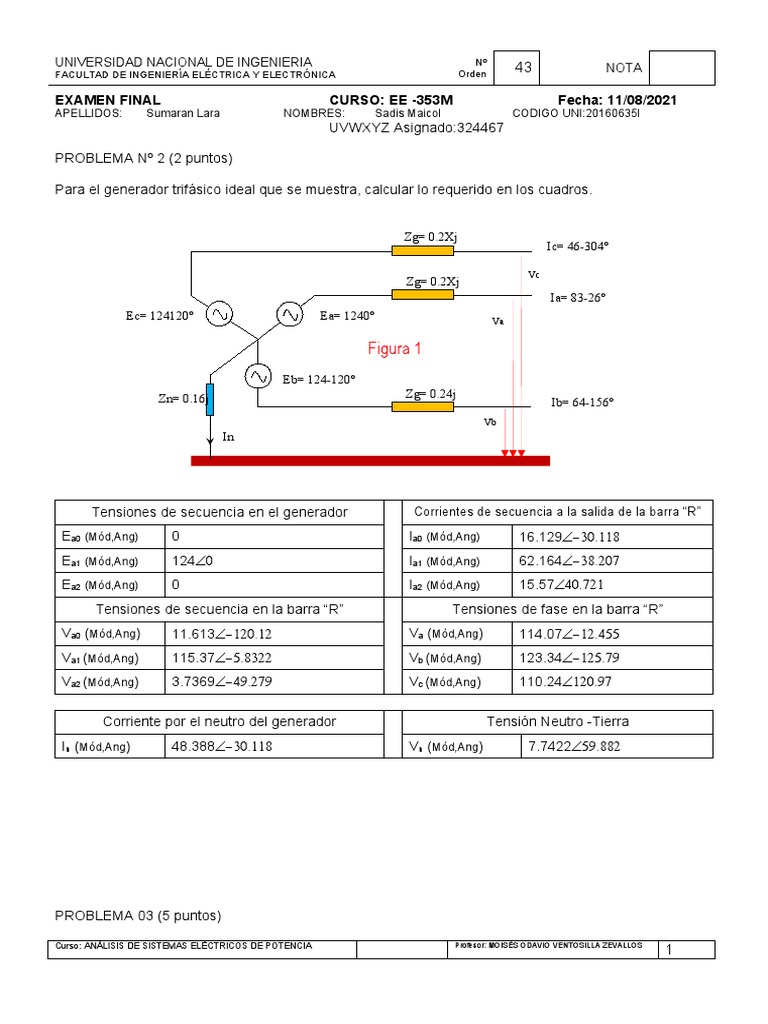

Para el generador trifásico ideal que se muestra, calcular lo requerido en los cuadros.

Zg= 0.2Xj
Ic= 46-304º

Vc
Zg= 0.2Xj
Ia= 83-26º
Ec= 124120º Ea= 1240º Va

Figura 1
Eb= 124-120º
Zn= 0.16j Zg= 0.24j
Ib= 64-156º
Vb
In

Tensiones de secuencia en el generador Corrientes de secuencia a la salida de la barra “R”

Ea0 (Mód,Ang) 0 Ia0 (Mód,Ang) 16.129

Ea1 (Mód,Ang) 124 Ia1 (Mód,Ang) 62.164
Ea2 (Mód,Ang) 0 Ia2 (Mód,Ang) 15.57
Tensiones de secuencia en la barra “R” Tensiones de fase en la barra “R”
Va0 (Mód,Ang) 11.613 Va (Mód,Ang) 114.07
Va1 (Mód,Ang) 115.37 Vb (Mód,Ang) 123.34
Va2 (Mód,Ang) 3.7369 Vc (Mód,Ang) 110.24

Corriente por el neutro del generador Tensión Neutro -Tierra

In (Mód,Ang) 48.388 Vn (Mód,Ang) 7.7422

PROBLEMA 03 (5 puntos)

Curso: ANÁLISIS DE SISTEMAS ELÉCTRICOS DE POTENCIA Profesor: MOISÉS ODAVIO VENTOSILLA ZEVALLOS
1
UNIVERSIDAD NACIONAL DE INGENIERIA Nº
FACULTAD DE INGENIERÍA ELÉCTRICA Y ELECTRÓNICA Orden 43 NOTA

Para la red eléctrica que se muestra, se produce una falla monofásico a tierra (1Øt) en la barra B, para
esta condición de falla determinar:
a) Las corrientes de falla por fase Ia, Ib e Ic en el lugar de la falla.
b) Las tensiones de falla por fase Va, Vb, Vc en el lugar de la falla.
c) Las corrientes por secuencia Ia0, Ia1 e Ia2 en la línea hacia la falla
d) Las corrientes por secuencia Ia0, Ia1 e Ia2 en la T1 hacia la falla
e) Las corrientes por fase Ia, Ib e Ic en la línea hacia la falla
f) Las corrientes por fase Ia, Ib e Ic en el T1 hacia la falla
g) Las corrientes de falla en los neutros de los transformadores

El sistema se encuentra operando en vacío y la tensión en la barra B es igual a 1.05pu.

Todos los valores se encuentran en por unidad o por ciento de unidad. Considerar en todos los cálculos
el grupo de conexión de los transformadores

XT1=12.6% XT2=16.2%
A XnT1=0.016 B C XnT2=0.016 D
X1=0.23 X1=0.37
L X2=0.44
X2=0.22 N
X0=0.08 X1= X2=0.134 X0=0.10
Xn=0.30 G X0=0.746 Xn=0.1

X1=1.0Y
YD5 YD1
X2=1.0Z M T1 T2
X0=0.06
Xn=0.1 Lugar de la falla Figura 2

A B C D

Zona I Zona II Zona III

YD5 YD1
M T1 T2

Datos de la red eléctrica

Secuencia Generador G Motor M Transformador T1 Línea L Transformador T2 Motor N

Positiva X1G: 0.2300 X1M: 1.0600 X1T1: 0.1260 X1L: 0.1340 X1T2: 0.1620 X1N: 0.3700
Negativa X2G: 0.2200 X2M: 1.0700 X2T1: 0.1260 X2L: 0.1340 X2T2: 0.1620 X2N: 0.4400
X0G: 0.0800 X0M: 0.0600 X0T1: 0.1260 X0L: 0.7460 X0T2: 0.1620 X0N:0.1
Cero
XNG: 0.3000 XNM: 0.1000 XNT1: 0.0160 XNT2: 0.0160 XNN:0.1

Curso: ANÁLISIS DE SISTEMAS ELÉCTRICOS DE POTENCIA Profesor: MOISÉS ODAVIO VENTOSILLA ZEVALLOS
2
UNIVERSIDAD NACIONAL DE INGENIERIA Nº
FACULTAD DE INGENIERÍA ELÉCTRICA Y ELECTRÓNICA Orden 43 NOTA

Determinar los valores requeridos en el lugar de la falla

Impedancias de secuencia Thévenin Corrientes de secuencia Tensiones de secuencia

Z0 (Mód,Ang): 0.147290 Ia0 (Mód,Ang): 1.8153-90 Va0 (Mód,Ang): 0.2672180

Z1 (Mód,Ang): 0.213890 Ia1 (Mód,Ang): 1.8153-90 Va1 (Mód,Ang): 0.66180
Z2 (Mód,Ang): 0.217490 Ia2 (Mód,Ang): 1.8153-90 Va2 (Mód,Ang): 0.3946180

Corrientes de falla por fase Tensiones de falla por fase

Ia (Mód,Ang) 5.4458-90 Va (Mód,Ang) 0
Ib (Mód,Ang) 0 Vb (Mód,Ang) 0.9988-113.6596°
Ic (Mód,Ang) 0 Vc (Mód,Ang) 0.9988113.6596

Calcular las corrientes de fase de la línea y Transformador hacia la falla en la barra B

Corrientes de secuencia en la línea hacia la barra “B” Corrientes de secuencia del T1 hacia la barra “B”

Ia0 (Mód,Ang) 0.2795-90 Ia0 (Mód,Ang) 1.5357-90

Ia1 (Mód,Ang) 0.5829-90 Ia1 (Mód,Ang) 1.2324-90
Ia2 (Mód,Ang) 0.5361-90 Ia2 (Mód,Ang) 1.2791-90

Corrientes de fase en la línea hacia la barra “B” Corrientes de fase del T1 hacia la barra “B”

Ia (Mód,Ang) 1.3985-90 Ia (Mód,Ang) 4.0473-90

Ib (Mód,Ang) 0.282998.2276 Ib (Mód,Ang) 0.2829-81.7724
Ic (Mód,Ang) 0.282981.7724 Ic (Mód,Ang) 0.2829-98.2276

Corrientes por el neutro de los T1 y T2

T1 In (Mód,Ang) 4.6072-90
T2 In (Mód,Ang) 0.8386-90
Σ In (Mód,Ang) 5.4458-90

Curso: ANÁLISIS DE SISTEMAS ELÉCTRICOS DE POTENCIA Profesor: MOISÉS ODAVIO VENTOSILLA ZEVALLOS
3
UNIVERSIDAD NACIONAL DE INGENIERIA Nº
FACULTAD DE INGENIERÍA ELÉCTRICA Y ELECTRÓNICA Orden 43 NOTA

PROBLEMA 4 (5 puntos)

Un línea de transmisión aérea transpuesta que opera a 60Hz, tiene una longitud de 100Km como se
muestra en la Figura Nº 3, determinar:
a) El Radio Medio Geométrico, RMG ó Ds. (0.5 punto)
b) La Distancia Media Geométrica entre las fases “a” y “c”. (0.5 punto)
c) La Distancia equivalente, Deq. (1 punto)
d) La reactancia inductiva XL por fase en /Km (1 puntos)
e) La reactancia capacitiva XC por fase en .Km, considerar efecto de tierra (2 puntos)

fase “b”
d

2R

D D
2R 2R
d d

fase “a” fase “c”

R: Radio del conductor (0.7X cm) Figura Nº 3

D: Distancia entre fases (6.ZX m)
d: Distancia entre conductores de una misma fase (3Y.Z cm)
H: Altura de los conductores a tierra (20.ZY m) Deq = √DMGabDMGbcDMGca

PROBLEMA 5 (3puntos)

Curso: ANÁLISIS DE SISTEMAS ELÉCTRICOS DE POTENCIA Profesor: MOISÉS ODAVIO VENTOSILLA ZEVALLOS
4
UNIVERSIDAD NACIONAL DE INGENIERIA Nº
FACULTAD DE INGENIERÍA ELÉCTRICA Y ELECTRÓNICA Orden 43 NOTA

Se tiene una línea trifásica de 275 kV y tiene como parámetros de líneas A=0.96 ∠1.4º ,
B=116.7 ∠72º, si el voltaje receptor es VR = 277.2 kV determinar
a) El voltaje necesario en el extremo de transmisión si una carga de 257.W MW con un
factor de potencia de = 0.854 está siendo alimentada en el extremo receptor.
(1 punto)
b) La potencia máxima que se puede entregar si el voltaje del extremo transmisor se
mantiene en 294.7 kV. (1 punto)
c) Los MVA adicionales que deben suministrarse al extremo receptor cuando se entregan
407.4 MVA con un factor de potencia de 0.80W si el voltaje de suministro se mantiene en
294.7 kV. ( 1 puntos)
