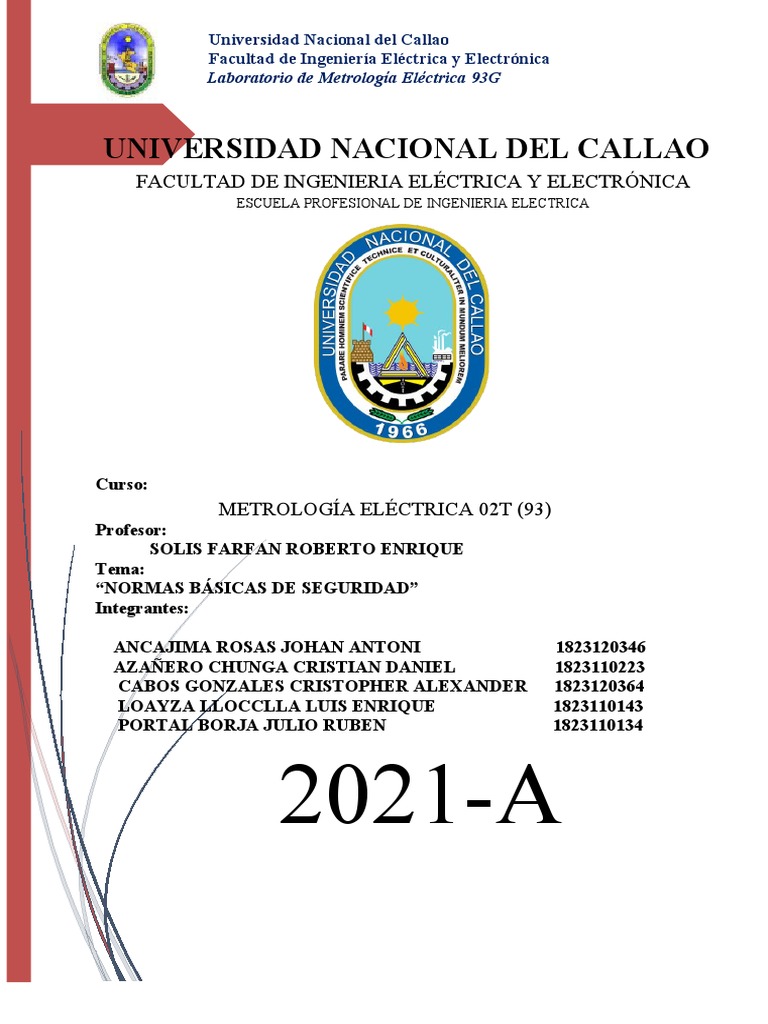

Universidad Nacional del Callao

Facultad de Ingeniería Eléctrica y Electrónica

Laboratorio de Metrología Eléctrica 93G

UNIVERSIDAD NACIONAL DEL CALLAO

FACULTAD DE INGENIERIA ELÉCTRICA Y ELECTRÓNICA
ESCUELA PROFESIONAL DE INGENIERIA ELECTRICA

Curso:
METROLOGÍA ELÉCTRICA 02T (93)
Profesor:
SOLIS FARFAN ROBERTO ENRIQUE
Tema:
“NORMAS BÁSICAS DE SEGURIDAD”
Integrantes:

ANCAJIMA ROSAS JOHAN ANTONI 1823120346

AZAÑERO CHUNGA CRISTIAN DANIEL 1823110223
CABOS GONZALES CRISTOPHER ALEXANDER 1823120364
LOAYZA LLOCCLLA LUIS ENRIQUE 1823110143
PORTAL BORJA JULIO RUBEN 1823110134

2021-A
RESUMEN:

El trabajo que se realizó en este informe está designado para que los alumnos tengan en cuentas
el riego que se genera cuando se trabaja con la electricidad. Es importante saber que
principalmente la persona tiene que contar con su EPP esto con el fin de evitar hechos fatales, ya
que antiguamente se desconocían las propiedades y sus efectos hacia el cuerpo humano, es por
ello que tenemos la necesidad de estudiarlo con seriedad y así poder no correr riesgo en el futuro.

2
ÍNDICE

OBJETIVOS:.............................................................................................................................................4
MARCO TEORICO...................................................................................................................................4
Incendio y/o explosiones........................................................................................................................6
Electrización y electrocución..................................................................................................................6
La fibrilación ventricular........................................................................................................................6
La tetanización.......................................................................................................................................6
La asfixia................................................................................................................................................6
Equipo de protección personal (EPP).....................................................................................................6
Normas de seguridad en el manejo de corriente eléctrica.......................................................................8
Efectos de la corriente eléctrica sobre el cuerpo humano.......................................................................8
Efectos fisiológicos de la corriente eléctrica alterna (50-60hz)..............................................................9
CUESTIONARIO....................................................................................................................................10
CONCLUSIONES...................................................................................................................................14
RECOMENDACIONES:.........................................................................................................................14

3
OBJETIVOS:

 Reconocimiento de los riesgos a lo que se expone en trabajo de laboratorio.

 Conocer las normas que se rige todo lo que es riesgo eléctrico.
 Encontrar otras normas extrajeras para los riesgos eléctrico.

MARCO TEORICO
¿Qué es un riesgo eléctrico?
Se origina por la energía eléctrica en donde se puede considerar principalmente los siguientes
casos:
➢ Choque eléctrico; contacto directo con elementos en tensión o indirecto con objetos que
fueron puesto accidentalmente con tensión.
➢ Quemaduras; provocado por los choques eléctricos y arco eléctricos
➢ Caída o golpes; causado también por los choques eléctricos y arcos eléctricos.
➢ Incendio o explosión; puede ser causado directamente por la electricidad.

¿Qué es contacto eléctrico?

Esto toda aquella acción concreta de cerrar un circuito eléctrico al unir dos elementos. Y esto
puede ser directo e indirecto.

¿Factores que influyen en el riesgo eléctrico?

Existen ciertos factores que influyen en el riesgo eléctrico, son los siguientes:
➢ La intensidad de corriente eléctrica presenta en la instalación.
➢ Tiempo de duración del contacto eléctrico.
➢ La impedancia del contacto eléctrico.
➢ La frecuencia de la corriente eléctrica.
➢ La trayectoria de la corriente al cuerpo humano.

4
¿Qué es accidente eléctrico?
Se produce por contacto de una persona con partes activas en tensión, y esta puede ser directo e
indirecto
 contacto directo; son los contactos de personas con la parte activa de los materiales y equipos,
considerando partes activas los conductores baja tensión en servicio normal. El contacto directo
se puede establecer por tres formas:
➢ Contacto directo con dos conductores activos de una línea.
➢ Contacto directo con un conductor activo de línea y masa o tierra.
➢ Descarga por inducción sin tocar la parte metálica

 Contacto indirecto; es aquel que se produce por efecto de fallas en un aparato receptor o
accesorio, desviándose la corriente eléctrica a través de las partes metálicas de esto. Los efectos
que no debería ocurre normalmente son lo siguiente:
➢ Corriente de desviación.
➢ Situación dentro de un campo magnético.
➢ Arco eléctrico.

¿Factores que influyen en un accidente eléctrico?

Hay una serie de factores que son graves en un accidente eléctrico. Son dos factores más
importantes en la gravedad de un accidente eléctrico:
➢ Intensidad de corriente.
➢ Duración de contacto eléctrico. Otros factores de medida menos grave son lo siguiente:
➢ Resistencia del cuerpo humano
➢ Tensión aplicada.
➢ Frecuencia de la corriente.
➢ Trayectoria de la corriente a través del cuerpo.
➢ Capacidad de reacción de la persona.

Los accidentes eléctricos se pueden clasificar en los siguientes grupos:

5
Incendio y/o explosiones
Tanta a personas como a instalaciones y bienes.

Electrización y electrocución
Que afecta a personas, en donde puede causar muerte de la persona.

La fibrilación ventricular
Son el movimiento anárquico del corazón, en donde deja de enviar sangre a los distintos
órganos.

La tetanización
El descontrol de los musculo por el paso de la energía eléctrica.

La asfixia
El paso de la corriente que atraviesa el centro de nervioso donde controla la función
respiratoria.

Equipo de protección personal (EPP)

 Se debe usar bata o guardapolvo en el laboratorio.

6
 No llevar ropa corta.

 El cabello largo supone un riesgo que puede evitarse fácilmente recogiéndolo en

una cola.

 Evite que las mangas, puños o pulseras estén, cerca de las llamas o de la maquina
eléctrica en funcionamiento.

7
Normas de seguridad en el manejo de corriente eléctrica

a) Ante unas instalaciones eléctricas no debe revisar o manipular sin antes no a ver
desconectado el suministro de energía en la caja general de distribución.
b) Nunca se debe manipular en el interior de un aparato eléctrico que esté conectado a
la corriente.
c) Nunca se debe manipular a los aparatos y mecanicismo eléctricos con las manos, los
pies o cualquier otra parte del cuerpo mojado.
d) En los cuartos de baño, el interruptor de la luz debe estar fuera del alcance del
lavadero.
e) No se debe acerca una fuente de calor a los cables conductores de las instalaciones
o aparato eléctrico.
f) Nunca debe instalar un fusible que tenga un amperaje excesivamente alto.
g) Antes de cambiar un fusible debe reparar la avería que provoco el corto circuito.
h) Antes de reparar un fusible no se puede emplear un alambre cualquiera sino un grosor
que exige el circuito.
i) Las clavijas de los enchufes de fuerza, deben ir provistas de su
correspondiente toma de tierra.
j) No debe conectarse más de un aparato por enchufe.
k) Las instalaciones eléctricas exteriores deben estar protegidas con
interruptores diferenciales de alta sensibilidad.
l) Las instalaciones eléctricas y en general cualquier aparato eléctrico deben ser reparado
por personal autorizado.

Efectos de la corriente eléctrica sobre el cuerpo humano

Cuando un cuerpo entra en contacto entre dos puntos en donde coexiste una deferencia de
potencia, se establece el paso de la corriente eléctrica a través del cuerpo que a su vez
puede producir diversas reacciones musculare de un leve cosquilleo hasta la muerte,
contracciones musculares, dificultades o paro respiratorio, caídas, quemaduras, fibrilación
ventricular y paro cardiaco.

8
Efectos fisiológicos de la corriente eléctrica alterna (50-60hz)

Intensidad (mA) Duración Efectos

0-0.5 Independiente No provoca ninguna
sensación
0.5- Independiente Cosquilla
10
10 Independiente Umbral de no soltar
-15
15-25 Minutos Contracción, brazo y
piernas
25-50 Segundos a minutos Irregularidades
cardiacas
50- • No se produce
200 • Menos de un ciclo fibrilación
cardiaco ventricular.
• Más de un ciclo • Fibrilación ventricular
cardiaca
200-1000 • Menos de un ciclo • Inconsciencia
cardiaco • Cardiaco reversible.
• Más de un ciclo
cardiaco

Primeros auxilios
Cuando se produce un accidente eléctrico, lo más prudente es alejar la victima de la fuente
eléctrica que le está produciendo la descarga. Para poder evitar que la persona que le esta
ayudado le ocurra un accidente similar, se debe tomar las siguientes precauciones:

➢ Cortar rápidamente la corriente eléctrica, mediante el desenchufando el aparato eléctrico

causantes de las descargas de la base de enchufe a la que está conectado.
➢ En caso que no se llegue a cortar la corriente eléctrica hay que situarse sobre un material
aislante, y sin tocar directamente a la víctima, hay que intentar separarla del conductor o
aparato que está produciendo descargas.
➢ Si la corriente puede cortocircuitarse, por medio de un conductor que haga contacto entre
el conductor que produce la descarga y la tierra, se tratara de provocar el cortocircuito.

➢ No se debe mover la persona que fue provocado una descarga eléctrica debió a que puede
sufrir otra lesión que ya se había provocado.
➢ Si es necesario, debe efectuarse la respiración artificial inmediatamente después del
accidente.

9
CUESTIONARIO
1) ¿Qué es un contacto directo?
Se refiere al contacto que puede tener una persona o animales con conductores activos o
con tensión de unas instalaciones eléctricas que se encuentra expuesta.
2) ¿Qué es un contacto indirecto?
Se refiere al contacto que pueden tener las personas o animales accidentalmente con los
elementos de su parte activa mediante un medio conductor.
3) ¿Qué es una sobrecarga?
El término sobrecarga hace referencia al exceso de carga y puede referirse a: Sobrecarga
eléctrica, un exceso de consumo eléctrico que provoca que la intensidad de corriente
circulante se haga mayor que la intensidad de corriente máxima que soportan los
conductores del circuito.
4) ¿Qué es un cortocircuito?
Un cortocircuito es una falla producida en un dispositivo o en una línea eléctrica cuando
dos conductores que poseen polaridades distintas entran en contacto, por lo general, por
problemas en su cobertura aislante
5) Investigue acerca del principio de funcionamiento de los interruptores
diferenciales, sus usos y formas de instalación, y calibración, hable acerca la
sensibilidad del dispositivo. Muestre, en un diagrama, un ejemplo de cómo
instalaría este dispositivo.
La base del funcionamiento del interruptor diferencial es que mide la intensidad de
corriente que entra en un circuito y la que sale del mismo. Si la medición es la misma,
quiere decir que no se pierde por ningún sitio y que la instalación es correcta, pero si la
medición es distinta, significa que la intensidad de está perdiendo por algún sitio. De esta
forma, al ser diferente la intensidad de entrada y la de salida, el dispositivo automático
abrirá el circuito, cortando el paso de corriente al interior de la instalación con el fin de
proteger la vida de las personas de contactos con la electricidad.
Forma de Instalación:
El disyuntor diferencial siempre se coloca “al comienzo” de una instalación eléctrica.
Quiere decir que es lo primero que tenemos que encontrar a continuación del “medidor
de luz” con el cual la empresa distribuidora de energía eléctrica nos factura nuestro
consumo.
El lugar físico donde se coloca el disyuntor diferencial se conoce como tablero principal,
y tiene que ser de fácil acceso y cercano a la puerta de entrada a la vivienda. Desde este

1
0
 punto van a nacer los circuitos eléctricos que van a alimentar los distintos sectores.

Poste de
Telégrafo

Interruptor Diferencial
Interruptor Termomagnético
Medidor de Luz

Fig. Instalación de un Interruptor Diferencial

Intensidad Nominal:
La intensidad nominal o calibre que puede soportar un diferencial, depende de las
dimensiones de los contactos principales, y se fabrican con intensidades de 6, 10 ,16, 20,
25, 32, 40, 63, 80, y 100 A, siendo el más corriente el de 40A., por ser el que se suele
utilizar en viviendas.
Corriente Diferencial Nominal:
Corriente diferencial nominal, sensibilidad o intensidad de disparo (IΔN) es el valor de la
menor corriente diferencial para la que se garantiza la apertura del circuito.

6) El interruptor termo magnético es un dispositivo que corta la corriente eléctrica de un

circuito automáticamente. Actúa cuando la cuadrante sobrepasa el valor nominal
establecido en las especificaciones técnicas del dispositivo.
Su finalidad es proteger y dar seguridad a la instalación eléctrica ante la presencia de
alguna falla. Esto es introductores tienen una ventaja respecto a los posibles no es
necesario cambiarlos cada vez que actúan . Los magnetotérmicos actúan cortando el
flujo eléctrico cuando se sobrepasa la capacidad de este. Por ejemplo, esto sucede ante la
presencia de fallas como las sobrecargas eléctricas o cortocircuitos de esta manera el
cableado y demás componentes en la instalación eléctrica por consecuencia contribuyen
en la seguridad de la propiedad previniendo los terribles incendios.

1
1
 7) La puesta a Tierra nos protege en caso que alguien por accidente de le ocurra cerrar el
circuito(circuito que nosotros o el personal que esta trabajando lo ah bloqueado para
poder trabajar, cumpliendo la segunda regla de oro) esta puesta a tierra hace que todo el
flujo de corriente se valla a tierra ya que ofrece menos resistencia que nuestro cuerpo. De
esta manera nos protege de accidentes fatales que nos pueden llevar a la muerte.

8) Tenemos los siguientes equipos de protección personal que todo personal que trabaja con
la electricidad debería utilizar:
 Casco dieléctrico

Son aquellos cascos capaces de evitar el paso de electricidad a la cabeza. Esto es gracias al
material dieléctrico del que están fabricados.

Dependiendo de la resistencia de electricidad que deba soportar, existen dos tipos:

1. Clase E, capaces de soportar alto voltaje (20.000 a 30.000 v).

2. Clase G, capaces de soportar bajo voltaje (2.200 v).

 Guantes aislantes

1
2
Tal como su nombre lo indica, son EPP para trabajos eléctricos que permiten mantener
aislado al trabajador de las tensiones de corriente alta o baja. Además de una posible descarga
eléctrica.

 Botas dieléctricas

No solo protegen de la humedad o del contacto contra objetos filosos, sino también del riesgo
eléctrico presente en el entorno laboral. Al ser dieléctricas ni la bota ni la suela incluirá
elementos metálicos.

 Careta de protección facial

Uno de los equipos de protección individual más útiles para la protección y seguridad contra los
arcos eléctricos.

 Gafas de seguridad contra rayos ultravioleta

Dentro de los trabajos eléctricos existe la posibilidad que el trabajador esté expuestos a los rayos
UV, minimizando así su visibilidad para la ejecución de dicha actividad. Por eso, es tan
importante incluirlos en este tipo de trabajo.

 Ropa de seguridad

El tipo de ropa que debe usar un electricista tiene que estar diseñado en algodón, si va a trabajar
con baja tensión. Pero, en situaciones de alta tensión es indispensable el uso de ropa sintética o
de poliéster.

9) Acerca de los tipos de incendio, que extintores debería utilizarse para cada uno de ellos.
En las etiquetas de los extintores podemos ver siempre que tipo de extintor es, esas letras
pueden ser A, B, C y D, haciendo referencia al tipo de fuego que puede sofocar el extintor.
Aquí tienes información de los tipos de extintores según las clases y los tipos de fuego. Lo
más habitual es que cualquier extintor con el que nos encontremos sea del tipo A, B, C y
F, es decir, sirve para apagar fuegos de sólidos, líquidos, aceites en cocinas y gas.
En resumen, los tipos de extintores según los tipos de fuegos son:
Clase A: para tipos de fuegos con combustibles sólidos como madera, cartón, plástico,
etc.
Clase B: tipo de fuego donde el combustible es líquido por ejemplo aceite, gasolina o
pintura.
Clase C: fuegos donde el combustible son gases como el butano, propano o gas ciudad.

1
3
 Clase F: tipos de fuegos derivados de aceites y grasas (vegetales o animales) en cocinas, y
almacenamiento de aceites.
Clase D: son los más raros, el combustible es un metal, los metales que arden son
magnesio, sodio o aluminio en polvo.

CONCLUSIONES

 Es importante haber sabido todo los riegos y accidente eléctricos que pueden ocurrir en un
futuro y así para estar prevenido y saber actuar en el momento que ocurra el peligro, sobre
todo cuando se trabaja con personas.
 Es difícil saber cuándo va a ocurrir un accidente eléctrico, ya que no se puede predecir, pero
si hacer el adecuado mantenimiento de los aparatos eléctricos y así para poder prevenir un
corto o fuga de eléctrica.
 Siempre debe estar equipado con sus herramientas de protección antes de una instalación o
unas operaciones eléctricas
 Tenemos que tener en cuenta que siempre el Interruptor Diferencial tiene que ir al comienza
de cualquier instalación eléctrica ya que este tiene la función de proteger la vida de las
personas de contactos con la electricidad.
 Debemos tener en cuenta que tipo de Interruptor Diferencial debemos escoger para nuestra
instalación eléctrica ya que debemos determinar el amperaje del interruptor general es algo
esencial, así como saber cuál sería el más óptimo para que se pueda proteger todos los
componentes.

RECOMENDACIONES:
 Cumplir con las cinco reglas de oro para poder llegar a casa sanos y salvos,
es la única forma de evitar cualquier riesgo fatal en el trabajo desempeñado.
 No confiarnos por el hecho de tener experiencia en el trabajo desempeñado
que por esas razones muchas veces son causa de accidentes fatales que
pueden terminar en perdidas de vida humana.
 Trabajar mínimo entre dos personas, en caso de algún accidente la otra
persona te pueda brindar los primeros auxilios y así poder salvar una vida
humana.

1
4
