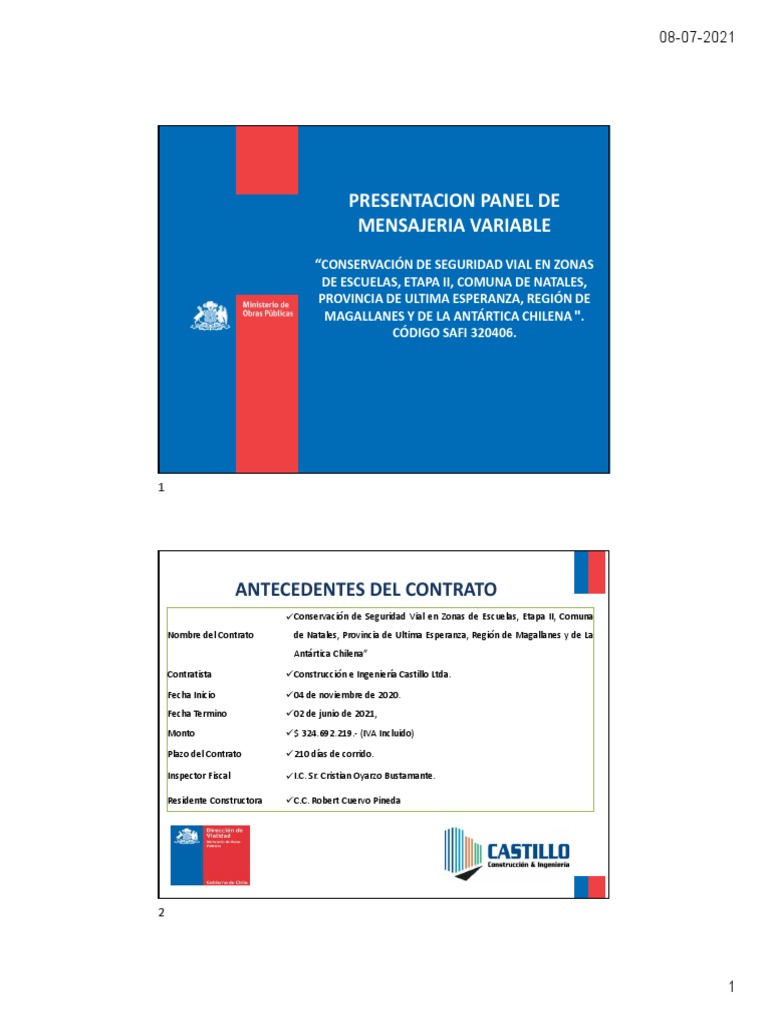

PRESENTACION PANEL DE
MENSAJERIA VARIABLE
“CONSERVACIÓN DE SEGURIDAD VIAL EN ZONAS
DE ESCUELAS, ETAPA II, COMUNA DE NATALES,
PROVINCIA DE ULTIMA ESPERANZA, REGIÓN DE
MAGALLANES Y DE LA ANTÁRTICA CHILENA ".
CÓDIGO SAFI 320406.

ANTECEDENTES DEL CONTRATO

Conservación de Seguridad Vial en Zonas de Escuelas, Etapa II, Comuna
Nombre del Contrato de Natales, Provincia de Ultima Esperanza, Región de Magallanes y de La
Antártica Chilena”
Contratista Construcción e Ingeniería Castillo Ltda.
Fecha Inicio 04 de noviembre de 2020.
Fecha Termino 02 de junio de 2021,
Monto $ 324.692.219.- (IVA Incluido)
Plazo del Contrato 210 días de corrido.

Inspector Fiscal I.C. Sr. Cristian Oyarzo Bustamante.

Residente Constructora C.C. Robert Cuervo Pineda

1
 08-07-2021

ÉXPOSICIÓN DE PUESTA EN MARCHA

Km. 38,5 Inicio del Contrato Ruta Q-105

GUIA BASICA
DE USO PANEL DE
MENSAJERIA VARIABLE PANTALLA
FIXALIA – CASTILLO - INTEGRACOM

CONEXION DE
PANEL DE MENSAJERIA VARIABLE

2
 08-07-2021

OBJETIVO
 Esta guía rápida está basada en la pantalla para mensajes
variable marca Fixalia (Procedencia Española)de la familia
DEVA, este modelo cuenta con paneles alfa numéricos
distribuidos en tres líneas de 12 caracteres, pudiendo informar
a la comunidad de el acontecer en la ruta o la proximidad de la
escuela, dicha pantalla está enmarcada en el proyecto
ESTRUCTURA BANDEROLA VMS, y está instalada en la Ruta 250
CH. (Ruta 9 Norte – Aduana Dorotea, KM. 11,050.
 Esta pantalla cuenta con un web-server local al cual deberemos
acceder mediante nuestro navegador web, para ello lo primero
que debemos tener en cuenta previo al acceder a sistema web
este se configura desde el computador terminal, el que accede
a la red de esta pantalla, por lo que debemos activar una VPN,
que esta nos permitirá establecer comunicación remota con la
pantalla.

PASO PREVIO 1

3
 08-07-2021

PASO PREVIO 2

PASO PREVIO 3

Aparecerá un mensaje en la pantalla del PC, una figura igual, a la que se

observa con posterioridad a la conexión realizada.

4
 08-07-2021

CONEXION REMOTA
PASO 1
 Luego de realizada la conexión de la VPN, abrimos nuestro navegador web, donde
debemos colocar la siguiente dirección IP: 20.0.100.46:5001, luego damos Enter,
debe aparecer el logo de FIXALIA y nos solicitara un usuario y contraseña en ambas
se debe escribir “fixalia”, en la imagen se grafica lo antes descrito.

CONEXION REMOTA
PASO 2
 Luego se generara la siguiente imagen

10

5
 08-07-2021

CONEXION REMOTA
PASO 3
 Una vez realizada esta acción accederemos al web server de nuestra pantalla

 Nos abrirá la siguiente imagen en donde deberemos seleccionar MESSAGE

 Para poder enviar los mensajes correspondientes.

11

PREPARACION DE MENSAJE
PASO 1
 Nos mostrara la siguiente imagen

12

6
 08-07-2021

PREPARACION DE MENSAJE
PASO 2
 En línea 1, 2 y 3 que están resaltadas en amarillo es en donde escribiremos
nuestro mensaje considerando que cada línea es de 12 caracteres.

 Si deseamos enviar más de tres líneas podemos agregar otro FRAME y este se
desplegara de forma secuencial, en la siguiente imagen podremos apreciar lo
dicho anteriormente.

13

PREPARACION DE MENSAJE
PASO 3

14

7
 08-07-2021

PREPARACION DE MENSAJE
PASO 4
 Para ver el STATUS de la pantalla:
 Presionamos el menú STATUS y luego el botón de refrescar vista; nos aparecerá el
mensaje que tenga en ese momento la pantalla.

15

CONEXION DE CAMARA
DIGITAL

16

8
 08-07-2021

PASO PREVIO 1

17

PASO PREVIO 2

18

9
 08-07-2021

PASO PREVIO 3

Aparecerá un mensaje en la pantalla del PC, una figura igual, a la que se

observa con posterioridad a la conexión realizada.

19

CONEXION REMOTA
PASO 1
 Aparecerá una pantalla igual a la de la figura, donde se observara la conexión
realizada.

 Luego de realizada la conexión de la VPN, abrimos nuestro navegador web, donde

debemos colocar la siguiente dirección IP: 20.0.100.46:8080, luego damos Enter,
debe aparecer el logo de la camara y nos solicitara un usuario y contraseña en el
usuario debe aparecer: admin y

20

10
 08-07-2021

CONEXION REMOTA
PASO 2
 Nos aparecerá la siguiente imagen

21

CONEXION REMOTA
PASO 3
 Donde el nombre del usuario es: admin; y la contraseña es: 8737023$$
presionamos enter y nos aparecerá la siguiente pantalla.

22

11
 08-07-2021

CONEXION REMOTA
PASO 4
 Es de suma importancia no ingresar al menú de configuración, ya que cualquier
modificación que sufra dicho menú podría alterar el correcto funcionamiento de la
cámara. Como pueden observar en las figuras abajo expuestas son opciones de
configuración.

23

CONEXCION REMOTA
PASO 5

24

12
 08-07-2021

CONEXCION REMOTA
PASO 6

25

CONEXION REMOTA
PASO 7

26

13
 08-07-2021

ELEMENTO TERMINADO

27

DATOS DE CONTACTO SOPORTE

 Empresa Contratista: Construcción e ingeniería Castillo Ltda.

 Residente de Obra: Sr. Robert Cuervo Pineda
 Teléfono: +56 9 42720335
 Correo: rcuervo@iccastillo.cl

 Empresa Tecnológica: Integracom SpA.

 Gerente Técnico: Sr. Mauricio Valderrama Tapia
 Teléfono: +56 9 44732651
 Correo: mvt@integracom.cl

28

14
 08-07-2021

Gracias
