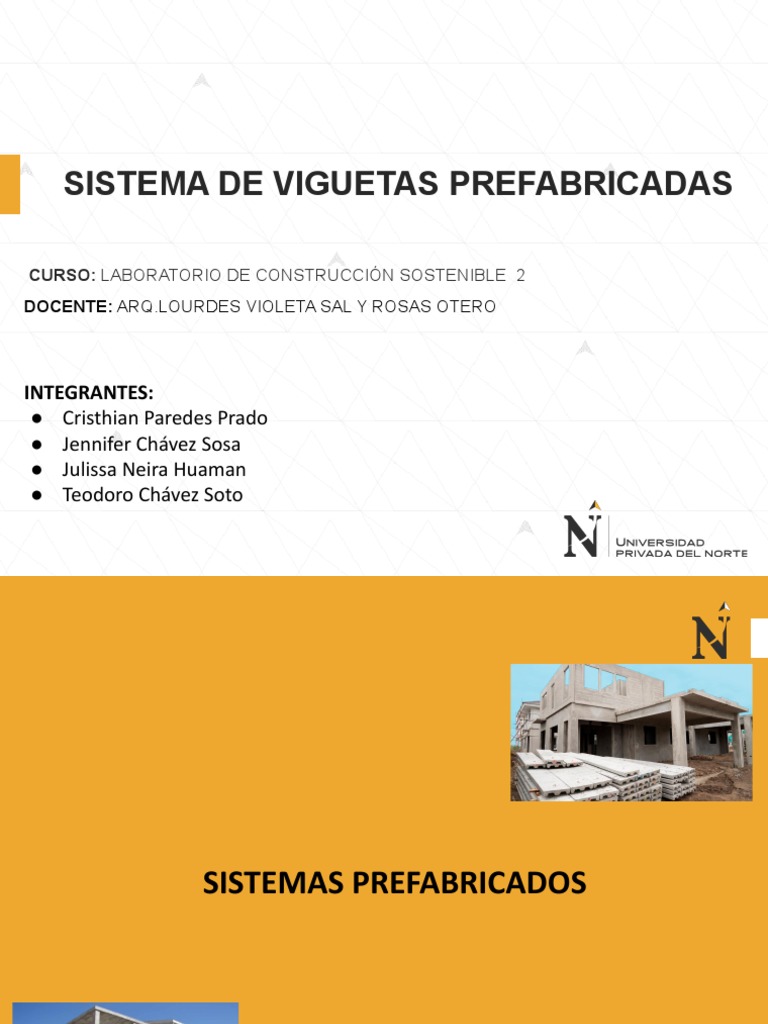

SISTEMA DE VIGUETAS PREFABRICADAS

CURSO: LABORATORIO DE CONSTRUCCIÓN SOSTENIBLE 2

DOCENTE: ARQ.LOURDES VIOLETA SAL Y ROSAS OTERO

INTEGRANTES:
● Cristhian Paredes Prado
● Jennifer Chávez Sosa
● Julissa Neira Huaman
● Teodoro Chávez Soto
SISTEMAS PREFABRICADOS
1. VIGUETA
CONCEPTO GENERAL:
Las viguetas prefabricadas son un material de construcción cada vez más
popular para la construcción de losas y entrepisos; la resistencia y versatilidad de
instalación son similares o mayores a los techos de concreto colado, con un precio
más económico y menor tiempo para colocarlos.

Características Generales:

• Concreto y acero de alta resistencia

• Reduce la colocación del acero en cada
paño eliminando gastos innecesarios.
• Minimiza las deformaciones laterales
que generan caídas de bovedillas y
trabajos adicionales.
• Minimiza las deformaciones verticales
(contra flechas) que generan mayor
consumo de mortero y concreto en el
tarrajeo.
 Constituido por:

1. Viguetas prefabricadas y 1 3
pretensadas (nervios).

2. Bloques o material inerte.

3. Capa de compresión.

4. Nervios de repartición.

Las losas alivianadas están compuestas por

Viguetas prefabricadas y pretensadas (nervios)
2

El bloque de hormigón, es el de mayor peso, pero el

más económico de los tres.
Características técnicas de sus elementos

Viguetas prefabricadas y Bloques o bovedillas

pretensadas
● Las viguetas tienen una sección
constante de hormigón de gran
resistencia (30 MPa) y su forma es
la de una “T” invertida.
● La altura del mismo define el espesor de la
losa, es decir, su rigidez y resistencia.

● Las alturas varían entre los 9 y 20 cm

dependiendo de los diferentes proveedores
y materiales siendo las más usuales las de
9, 12,5 y 16,5 cm.
● Para definir el largo de las viguetas
a utilizar se debe considerar la luz ● El bloque cerámico, humectado
libre entre apoyos (muros o vigas) convenientemente, tiene una perfecta
más la longitud requerida de apoyo
adherencia con el hormigón colado de la
losa.
● Es siempre recomendable, al
tratarse de un producto
prefabricado, el empleo de piezas
elaboradas por marcas
reconocidas con respaldo técnico.
Características técnicas de sus elementos
Capa de compresión Nervios de repartición

● Tiene la función de resistir la compresión

● Son elementos semi-resistentes que
en la losa. Su espesor es de 4 o 5 cm constituyen la armadura de la losa, por
ello, solo pueden resistir solicitaciones
● Esta capa de hormigón es el único de manera solidaria con el hormigón
componente no prefabricado del sistema de la capa de compresión.
que fusiona todos los elementos en un
diafragma rígido.

● Su función principal es la distribuir las

acciones

● permiten un comportamiento monolítico

del entrepiso confiriéndole rigidez
torsional a las viguetas que lo componen.
DETALLE DE NERVIO DE REPARTICIÓN
 PROCESO CONSTRUCTIVO Y/O INSTALACION

1 2 3 4

Colocación de la Medición de Colocación de la Cierre de

vigueta entrejes bovedilla bovedillas

5 6 7 8

Colocación de Humedecer la Colado de

Colocación de la
malla losa concreto
malla

9 10

Vibración curado
EQUIPOS Y HERRAMIENTAS:
Características : 2 PINZAS DE COLOCACIÓN:

• Para montar piezas prefabricadas, los equipos

de montaje deben de contar con diversos
útiles y herramientas manuales, sin los cuales
no podrán llevar a cabo su labor.

1 BALANCÍN Y BULONES:
• Para su uso deberemos tener en cuenta las
instrucciones de los fabricantes así como la
carga máxima que pueden levantar

3 PERPAL:

• Para poder hacer palanca y mover las piezas

• Para levantar las vigas prefabricadas el
prefabricadas de gran peso, con poco
fabricante suele dejar un tubo pasante de esfuerzo.
diferentes diámetros según el peso de la viga
o muro, para poder realizar el levantamiento
del mismo.
4 GANCHOS DE ELEVACION: 6 PINZAS DE COLOCACIÓN:

• Están formado por un conjunto formado por

una pieza que se queda embebida en el
hormigón y un gancho que se engancha a los
accesorios de elevación de la grúa.

5 CUÑA:

• Para dar estabilidad provisional a piezas

durante el montaje, se suelen disponer de
algunos que solo funcionan a compresión, y
otros de tracción-compresión.

• Para montar pilares en cáliz de cimentación

 VENTAJAS
● Disminuye los desperdicios en la elaboración
de viguetas, se requiere menor cantidad
de encofrado
● Rapidez en habitar la vivienda,al no usar
tablas en el encofrado ,asimismo el
desencofrado de la losa con este sistema se
reduce a 1 semana
● Presupuestos más precisos,al tener la
cantidad determinada de viguetas y material a
utilizar
DESVENTAJAS
● Transporte del prefabricado, cualquier
vehículo que transporte hormigón estará
sometido a vibraciones que podrían dañar
las piezas.
● Manejo del prefabricado en obra,es
vulnerable a golpes y esfuerzos para los
que no están diseñados
VENTAJAS Y DESVENTAJAS
VENTAJAS DESVENTAJAS

● Velocidad de trabajo al integrar las viguetas ● Integridad estructural,la unión entre

prefabricadas con los demás elementos,ya no hormigón vaciado en sitio (viga o columna)
serán necesarios encontrados de tablas y vigueta es el punto más débil

● Optimización de tiempos y reducción de ● Mala absorción de corte,la unión entre

costos de construcción, menor cantidad de hormigón prefabricado y vaciado in situ es
personal en obra ,se elimina el encofrado con más débil
tablas y el habilitado del acero positivo
● Mano de obra calificada en la instalación,
● Precisión dimensional exacta como se indica los elementos de prefabricado necesitan
en los planos sin realizar trabajos adicionales estar dispuestos según los requerimientos
del fabricante.
● Mejor calidad de acabados, en algunos casos
no se requiere de tarrajeo (acabado
caravista)
SOSTENIBILIDAD
Satisfacción de las necesidades actuales sin comprometer a las generaciones
futuras ,garantizando el equilibrio entre crecimiento económico, cuidado del
medio ambiente y bienestar social.

Sostenibilidad Ambiental ● Al lograr una mayor productividad

Preservar la biodiversidad y recursos sin con la disminución de desperdicios
tener que renunciar al progreso económico y en obra
social

● Al lograr la reducción de costos en

Sostenibilidad Económica
material ,al ser elementos creados
Las actividades que buscan la sostenibilidad
en fábrica (llevan un control de
ambiental y social sean rentables
calidad)

● Al lograr un proceso de elaboración óptimo,genera

Sostenibilidad Social
seguridad para que los usuarios puedan desarrollar
Estabilidad de la población
sus actividades dentro de la edificación
