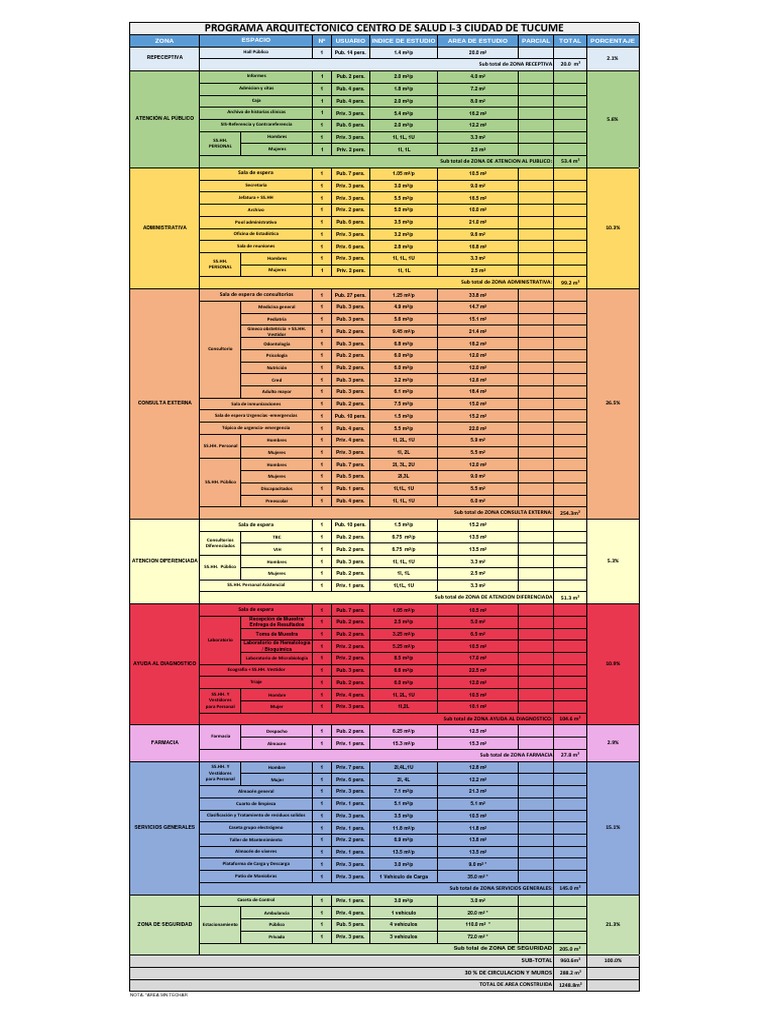

PROGRAMA ARQUITECTONICO CENTRO DE SALUD I-3 CIUDAD DE TUCUME

ZONA ESPACIO Nº USUARIO INDICE DE ESTUDIO AREA DE ESTUDIO PARCIAL TOTAL PORCENTAJE
Hall Público 1 Pub. 14 pers. 1.4 m²/p 20.0 m²
REPECEPTIVA 2.1%
Sub total de ZONA RECEPTIVA 20.0 m²

Informes 1 Pub. 2 pers. 2.0 m²/p 4.0 m²

Admicion y citas 1 Pub. 4 pers. 1.8 m²/p 7.2 m²

Caja 1 Pub. 4 pers. 2.0 m²/p 8.0 m²

Archivo de historias clínicas 1 Priv. 3 pers. 5.4 m²/p 16.2 m²

ATENCIÓN AL PÚBLICO 5.6%
SIS-Referencia y Contrareferencia 1 Pub. 6 pers. 2.0 m²/p 12.2 m²

Hombres 1 Priv. 3 pers. 1I, 1L, 1U 3.3 m²

SS.HH.
PERSONAL
Mujeres 1 Priv. 2 pers. 1I, 1L 2.5 m²

Sub total de ZONA DE ATENCION AL PUBLICO: 53.4 m²

Sala de espera 1 Pub. 7 pers. 1.05 m²/p 10.5 m²

Secretaria 1 Priv. 3 pers. 3.0 m²/p 9.0 m²

Jefatura + SS.HH 1 Priv. 3 pers. 5.5 m²/p 16.5 m²

Archivo 1 Priv. 2 pers. 5.0 m²/p 10.0 m²

Pool administrativo 1 Pub. 6 pers. 3.5 m²/p 21.0 m²

ADMINISTRATIVA 10.3%
Oficina de Estadística 1 Priv. 3 pers. 3.2 m²/p 9.6 m²

Sala de reuniones 1 Priv. 6 pers. 2.8 m²/p 16.8 m²

Hombres 1 Priv. 3 pers. 1I, 1L, 1U 3.3 m²

SS.HH.
PERSONAL
Mujeres 1 Priv. 2 pers. 1I, 1L 2.5 m²

Sub total de ZONA ADMINISTRATIVA: 99.2 m²

Sala de espera de consultorios 1 Pub. 27 pers. 1.25 m²/p 33.8 m²

Medicina general 1 Pub. 3 pers. 4.9 m²/p 14.7 m²

Pediatría 1 Pub. 3 pers. 5.6 m²/p 15.1 m²

Gineco obstetricia + SS.HH.
1 Pub. 2 pers. 9.45 m²/p 21.4 m²
Vestidor
Odontología 1 Pub. 3 pers. 6.8 m²/p 18.2 m²
Consultorio
Psicología 1 Pub. 2 pers. 6.0 m²/p 12.0 m²

Nutrición 1 Pub. 2 pers. 6.0 m²/p 12.0 m²

Cred 1 Pub. 3 pers. 3.2 m²/p 12.6 m²

Adulto mayor 1 Pub. 3 pers. 6.1 m²/p 18.4 m²

CONSULTA EXTERNA Sala de inmunizaciones 1 Pub. 2 pers. 7.5 m²/p 15.0 m² 26.5%

Sala de espera Urgencias -emergencias 1 Pub. 10 pers. 1.5 m²/p 15.2 m²

Tópico de urgencia- emergencia 1 Pub. 4 pers. 5.5 m²/p 22.0 m²

Hombres 1 Priv. 4 pers. 1I, 2L, 1U 5.9 m²

SS.HH. Personal
Mujeres 1 Priv. 3 pers. 1I, 2L 5.5 m²

Hombres 1 Pub. 7 pers. 2I, 3L, 2U 12.0 m²

Mujeres 1 Pub. 5 pers. 2I,3L 9.0 m²

SS.HH. Público
Discapacitados 1 Pub. 1 pers. 1I,1L, 1U 5.5 m²

Preescolar 1 Pub. 4 pers. 1I, 1L, 1U 6.0 m²

Sub total de ZONA CONSULTA EXTERNA: 254.3m²

Sala de espera 1 Pub. 10 pers. 1.5 m²/p 15.2 m²

Consultorios TBC 1 Pub. 2 pers. 6.75 m²/p 13.5 m²

Diferenciados
VIH 1 Pub. 2 pers. 6.75 m²/p 13.5 m²

ATENCION DIFERENCIADA Hombres 1 Pub. 3 pers. 1I, 1L, 1U 3.3 m² 5.3%

SS.HH. Público
Mujeres 1 Pub. 2 pers. 1I, 1L 2.5 m²

SS.HH. Personal Asistencial 1 Priv. 1 pers. 1I,1L, 1U 3.3 m²

Sub total de ZONA DE ATENCION DIFERENCIADA 51.3 m²

Sala de espera 1 Pub. 7 pers. 1.05 m²/p 10.5 m²

Recepción de Muestra/
1 Pub. 2 pers. 2.5 m²/p 5.0 m²
Entrega de Resultados
Toma de Muestra 1 Pub. 2 pers. 3.25 m²/p 6.5 m²
Laboratorio
Laboratorio de Hematología
1 Priv. 2 pers. 5.25 m²/p 10.5 m²
/ Bioquímica
Laboratorio de Microbiología 1 Priv. 2 pers. 8.5 m²/p 17.0 m²
AYUDA AL DIAGNOSTICO 10.9%
Ecografia + SS.HH. Vestidor 1 Pub. 3 pers. 6.6 m²/p 22.5 m²

Triaje 1 Pub. 2 pers. 6.0 m²/p 12.0 m²

SS.HH. Y Hombre 1 Priv. 4 pers. 1I, 2L, 1U 10.5 m²

Vestidores
para Personal Mujer 1 Priv. 3 pers. 1I,2L 10.1 m²

Sub total de ZONA AYUDA AL DIAGNOSTICO: 104.6 m²

Despacho 1 Pub. 2 pers. 6.25 m²/p 12.5 m²

Farmacia
FARMACIA Almacen 1 Priv. 1 pers. 15.3 m²/p 15.3 m² 2.9%

Sub total de ZONA FARMACIA 27.8 m²

SS.HH. Y Hombre 1 Priv. 7 pers. 2I,4L,1U 12.8 m²

Vestidores
para Personal Mujer 1 Priv. 6 pers. 2I, 4L 12.2 m²

Almacén general 1 Priv. 3 pers. 7.1 m²/p 21.3 m²

Cuarto de limpieza 1 Priv. 1 pers. 5.1 m²/p 5.1 m²

Clasificación y Tratamiento de residuos solidos 1 Priv. 3 pers. 3.5 m²/p 10.5 m²

SERVICIOS GENERALES Caseta grupo electrógeno 1 Priv. 1 pers. 11.8 m²/p 11.8 m² 15.1%

Taller de Mantenimiento 1 Priv. 2 pers. 6.9 m²/p 13.8 m²

Almacén de víveres 1 Priv. 1 pers. 13.5 m²/p 13.5 m²

Plataforma de Carga y Descarga 1 Priv. 3 pers. 3.0 m²/p 9.0 m² *

Patio de Maniobras 1 Priv. 3 pers. 1 Vehículo de Carga 35.0 m² *

Sub total de ZONA SERVICIOS GENERALES: 145.0 m²

Caseta de Control 1 Priv. 1 pers. 3.0 m²/p 3.0 m²

Ambulancia 1 Priv. 4 pers. 1 vehículo 20.0 m² *

ZONA DE SEGURIDAD Estacionamiento Público 1 Pub. 5 pers. 4 vehículos 110.0 m² * 21.3%

Privado 1 Priv. 3 pers. 3 vehículos 72.0 m² *

Sub total de ZONA DE SEGURIDAD 205.0 m²

SUB-TOTAL 960.6m² 100.0%

30 % DE CIRCULACION Y MUROS 288.2 m²

TOTAL DE AREA CONSTRUIDA 1248.8m²

NOTA: *AREA SIN TECHAR
 RESUMEN
DISPONIBILIDAD DEL AREA DEL TERRENO (NT. 113 MINSA)
TOTAL DEL TERRENO: 1212. 56 m²
Área Libre 30% = 363.77m²

PROGRAMA ARQUITECTONICO
Área Construida 1248.8 m²
Área Techada 1002.8 m²
Área sin Techar 246.0 m²

Coeficiente de Edificación
(Norma Técnica G.040 "Definiciones, contenida en el Título I Generalidades del 1.03
Reglamento Nacional de Edificaciones")

RESUMEN AREAS POR ZONA

PROGRAMA ARQUITECTÓNICO ÁREA %

ZONA RECEPTIVA 20.0 m² 2.1%
ZONA DE ATENCION AL PUBLICO 53.4 m² 5.6%
ZONA ADMINISTRATIVA 99.2 m² 10.3%
ZONA CONSULTA EXTERNA 254.3 m² 26.5%
ZONA DE ATENCION DIFERENCIADA 51.3 m² 5.3%
ZONA AYUDA AL DIAGNOSTICO 104.6 m² 10.9%
ZONA FARMACIA 27.8 m² 2.9%
ZONA SERVICIOS GENERALES 145.0 m² 15.1%
ZONA DE SEGURIDAD 205.0 m² 21.3%
SUB TOTAL 960.6 m² 100%
30 %CIRCULACION Y MUROS 288.2 m²
TOTAL 1248.8 m²

RESUMEN DE USUARIO

Personal Personal Personal de

ZONA Público
Médico Administrativo Servicio
RECEPTIVA ___ ___ ___ 14

ATENCION AL PUBLICO 1 10 ___ 8

ADMINISTRATIVA ___ 8 ___ 16

CONSULTA EXTERNA 13 ___ ___ 68

ATENCION DIFERENCIADA 2 ___ ___ 17

AYUDA AL DIAGNOSTICO 8 ___ ___ 12
FARMACIA 2 ___ ___ 1

SERVICIOS GENERALES ___ ___ 17 ___

DE SEGURIDAD 4 1 1 7

TOTAL 30 19 18 143

RESUMEN GENERAL DE USUARIOS

PERSONAL MEDICO 30
PERSONAL ADMINISTRATIVO 19
PERSONAL DE SERVICIOS 18
PUBLICO 143
AFORO TOTAL 210

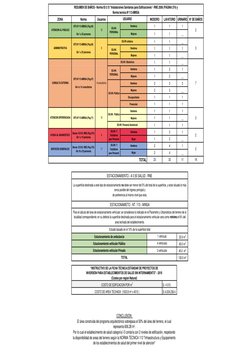

 RESUMEN DE BAÑOS - Norma IS 0.10 "Instalaciones Sanitarias para Edificaciones"- RNE 2006 (PÁGINA 374) y
Norma tecnica N°113-MINSA
ZONA Norma Usuarios USUARIO INODORO LAVATORIO URINARIO N° DE BAÑOS
NTS N°113-MINSA (Pag 66)
SS.HH.
Hombres 1 1 1
ATENCION AL PUBLICO 10
PERSONAL
2
-De 1 a 25 personas Mujeres 1 1 __
SS.HH Jefatura 1 1 __
NTS N°113-MINSA (Pag 66)
ADMINISTRATIVA 8
SS.HH. Hombres 1 1 1 3
-De 1 a 25 personas PERSONAL
Mujeres 1 1 __
SS.HH. Obstetricia 1 1 __

SS.HH. Hombres 1 2 1
PERSONAL
Mujeres 1 2 __
NTS N°113-MINSA (Pag 67)
CONSULTA EXTERNA 8 consultorios Hombres 2 3 2 7
-De 4 a 14 consultorios
Mujeres 2 3 __
SS.HH. Público
Discapacitados 1 1 1
Preescolar 1 1 1
Hombres 1 1 1
SS.HH. Público
ATENCION DIFERENCIADA NTS N°113-MINSA (Pag 71) 19 Mujeres 1 1 __ 3
SS.HH. Personal Asistencial 1 1 1
SS.HH. Y Hombres 1 2 1
Norma IS 010- RNE (Pag 374)
AYUDA AL DIAGNOSTICO
-De 1 a 15 personas
8 Vestidores 2
para Personal Mujer 1 2 __
SS.HH. Y Hombres 2 4 1
Norma IS 010- RNE (Pag 374)
SERVICIOS GENERALES
-De 16 a 25 personas
17 Vestidores 2
para Personal Mujer 2 4 __
TOTAL 23 33 11 19

ESTACIONAMIENTO - A 0.50 SALUD - RNE

La superficie destinada a este tipo de estacionamiento no debe ser menor del 5% del total de la superficie, y estar situado lo más
cerca posible del ingreso principal y
de preferencia al mismo nivel que esta.

ESTACIONAMIETO - NT. 113 - MINSA

Para el cálculo del área de estacionamiento vehícular; se considerara lo indicado en el Parametro y Urbanisticos del terreno de la
localidad correspondiente; en su defecto la superficie destinada para el estacionamiento vehicular sera como minimo el 6% del
area techada del establecimiento.
Estudio basado en el 10% de la superficie total
Estacionamiento de ambulancia 1 vehículo 20.0 m2
Estacionamiento vehicular Público 4 vehículos 65.0 m2
Estacionamiento vehicular Privado 3 vehículos 45.0 m2
TOTAL 130.0 m2

“INSTRUCTIVO DE LA FICHA TÉCNICA ESTÁNDAR DE PROYECTOS DE

INVERSIÓN PARA ESTABLECIMIENTOS DE SALUD SIN INTERNAMIENTO” - 2018
(Costos por region Natural)
COSTO DE EDIFICACION POR m 2 S/. 4 013
COSTO DE AREA TECHADA (1002.8 m² x 4013 ) S/.4,024,236.4

CONCLUSION:
El área construida del programa arquitectónico sobrepasa el 50% del área del terreno, el cual
representa 606.28 m².
Por lo cual el establecimiento de salud categoría I-3 contaría con 2 niveles de edificación, respetando
la disponibilidad de areas del terreno según la NORMA TECNICA 113 "Infraestructura y Equipamiento
de los establecimientos de salud del primer nivel de atencion"
