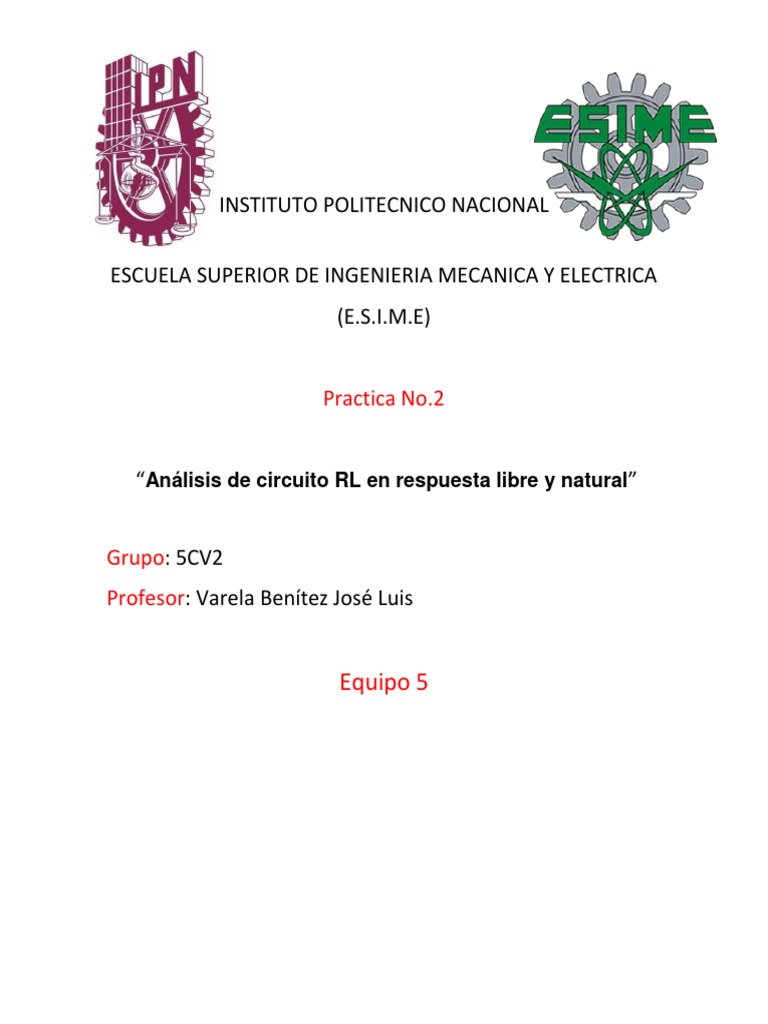

INSTITUTO POLITECNICO NACIONAL

ESCUELA SUPERIOR DE INGENIERIA MECANICA Y ELECTRICA


(E.S.I.M.E)

Practica No.2

“Análisis de circuito RL en respuesta libre y natural”

Grupo: 5CV2
Profesor: Varela Benítez José Luis

Equipo 5
Objetivo
Determinar el tiempo de duración del estado transitorio en un circuito RL, comparando los
resultados teórico - prácticos.
Se propondrá un circuito RL en el cual, se realizarán las mediciones pertinentes para voltaje
y corriente. Dicho circuito se realizará en un simulador.
EQUIPO Y MATERIALES
- Osciloscopio
- Generador de Funciones
- Resistor R=1.25kΩ
- Bobinade 300mH

DESARROLLO DE LA PRÁCTICA
Con el resistor y la bobina se construyó el siguiente circuito:
Desarrollo Practico
Desarrollo Simulado
Desarrollo Teórico
𝐿 300 𝑥10.3
Ϯ= = =240 µ s
𝑅 1250
𝑅 6
−𝐿 𝑡
𝑉𝐿 (𝑡) = 𝐸 𝑒 = 5𝑒 −4,.17𝑥10 𝑡 𝑉
𝑽𝑳 (Ϯ) = 𝟏. 𝟖 𝑽
𝑅 6
𝑉𝑅 (𝑡) = 𝐸 [ 1 − 𝑒 − 𝐿 𝑡 ] = 5[ 1 − 𝑒 −4.17𝑥10 𝑡 ] 𝑉

𝑽𝑳 (Ϯ) = 𝟑. 𝟏𝟔 𝑽
𝐸 𝑅
− 𝑡
𝑅
− 𝑡
𝑖(𝑡) = [ 1 − 𝑒 𝐿 ] = 33.3 [ 1 − 𝑒 𝐿 ] 𝑚𝐴
𝑅
i(t)=021 mA
Dados los resultados practicos, obtenemos resultados teoricos mediante 𝑣(𝑡) = 𝑉𝐿(𝑡) =
−𝑅𝐿 𝑡
𝐸𝑒 tabulamos y comparamos.

Tabla de Comparación
Teórico Practico Simulación

Ϯ 240 ms 240 ms 238.65µ s

𝑽𝑳 (Ϯ) 1.84V 1.68 V 1.88

𝑽𝑹 (Ϯ) 3.16 V 2.88 V 3.02 V

𝒊(Ϯ) 21 mA 19.1 mA 20.1 mA
