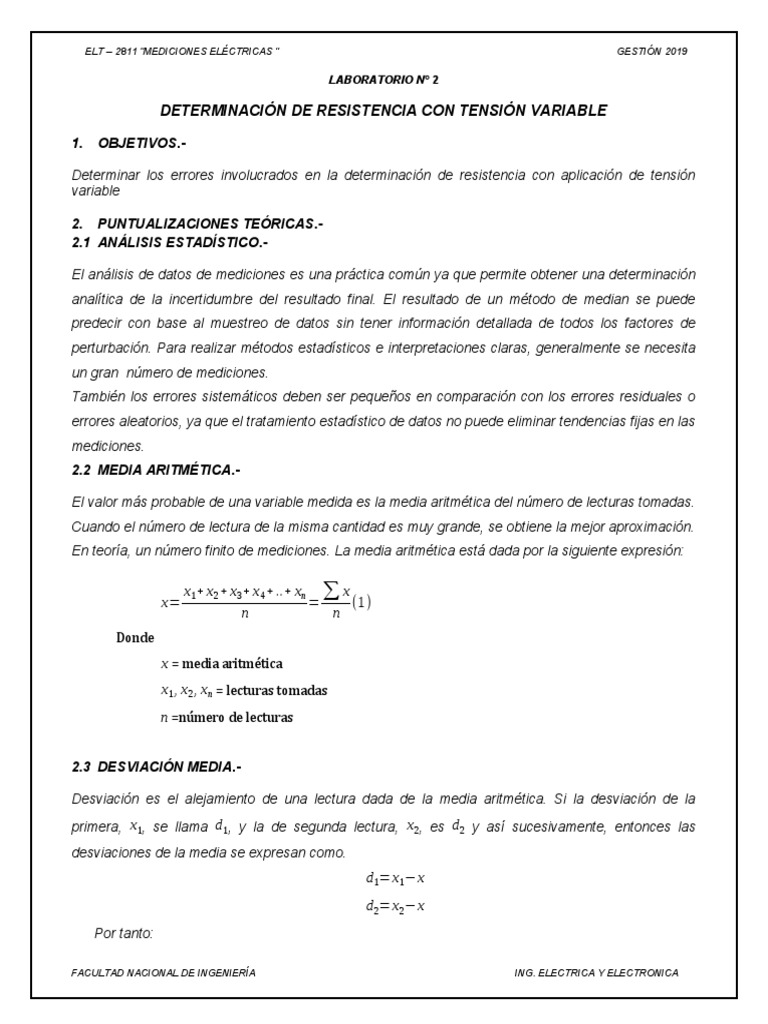

ELT – 2811 “MEDICIONES ELÉCTRICAS “ GESTIÓN 2019
LABORATORIO N° 2
DETERMINACIÓN DE RESISTENCIA CON TENSIÓN VARIABLE
1. OBJETIVOS.-
Determinar los errores involucrados en la determinación de resistencia con aplicación de tensión
variable
2. PUNTUALIZACIONES TEÓRICAS.-
2.1 ANÁLISIS ESTADÍSTICO.-
El análisis de datos de mediciones es una práctica común ya que permite obtener una determinación
analítica de la incertidumbre del resultado final. El resultado de un método de median se puede
predecir con base al muestreo de datos sin tener información detallada de todos los factores de
perturbación. Para realizar métodos estadísticos e interpretaciones claras, generalmente se necesita
un gran número de mediciones.
También los errores sistemáticos deben ser pequeños en comparación con los errores residuales o
errores aleatorios, ya que el tratamiento estadístico de datos no puede eliminar tendencias fijas en las
mediciones.
2.2 MEDIA ARITMÉTICA.-
El valor más probable de una variable medida es la media aritmética del número de lecturas tomadas.
Cuando el número de lectura de la misma cantidad es muy grande, se obtiene la mejor aproximación.
En teoría, un número finito de mediciones. La media aritmética está dada por la siguiente expresión:
x 1+ x 2 + x 3+ x 4+ ..+ xn ∑ x
x= = (1)
n n
Donde
x = media aritmética
x 1 , x 2 , x n = lecturas tomadas
n =nú mero de lecturas
2.3 DESVIACIÓN MEDIA.-
Desviación es el alejamiento de una lectura dada de la media aritmética. Si la desviación de la
primera, x 1, se llama d 1, y la de segunda lectura, x 2, es d 2 y así sucesivamente, entonces las
desviaciones de la media se expresan como.
d 1=x 1−x
d 2=x 2−x
Por tanto:
FACULTAD NACIONAL DE INGENIERÍA ING. ELECTRICA Y ELECTRONICA
ELT – 2811 “MEDICIONES ELÉCTRICAS “ GESTIÓN 2019
d n=x n −x(2)
2.4 DESVIACIÓN PROMEDIO.-
La desviación promedio es una indicación de la precisión de los instrumentos usados en las
mediciones. Los instrumentos altamente precisos producen una desviación promedio baja entre las
lecturas. Por definición, la desviación promedio es la suma de los valores absolutos de las
desviaciones, entre el número de lecturas. El valor absoluto de la desviación es el valor sin respetar
el signo. La desviación promedio se puede expresar como.
|d1|+|d 2|+|d 3|+..+|d n| ∑|d|
D= = (3)
n n
2.5 DESVIACIÓN ESTÁNDAR.-
En análisis estadístico de errores aleatorios, la raíz cuadrática de las desviaciones o desviaciones
estándar es una ayuda valiosa. Por definición, la desviación estándar o de un número infinito de
datos es la raíz cuadrada de la suma de todas las desviaciones cuadradas individuales, divididas
ente el número de lecturas.
Expresada en términos matemáticos:
d12 +d 22 +d 32+ ..+ d n2 ∑ d t2
σ=
√ n
=
√ n
En la práctica, el número posible de observaciones es finito. La desviación estándar de un número
finito de datos está dada por:
d12 +d 22 +d 32+ ..+ d n2
σ=
√ n−1
∑dt 2
σ=
√n−1
( 4)
2.6 ERROR PROBABLE.-
El área bajo la curva de probabilidad de Gauss de la figura 1, entre los límites −∞ y +∞ , representa el
número entero de observaciones; el área bajo la curva entre los límites +σ y – σ , representa los
casos en que se difiere de la media por no más que la desviación estándar. La integración del área
bajo la curva dentro de los límites. Para datos distribuidos normalmente, y según la distribución de
Gauss, alrededor del 68% de todos los casos que entre los límites de +σ y – σ de la media. La tabla
1, expone los valores correspondientes para otras desviaciones, expresados en términos de σ .
FACULTAD NACIONAL DE INGENIERÍA ING. ELECTRICA Y ELECTRONICA
ELT – 2811 “MEDICIONES ELÉCTRICAS “ GESTIÓN 2019
Desviació n ± (σ ) Fracció n del á rea total incluida
0,6745 0,5000
1,0 0,6828
2,0 0,9546
3,0 0,9972
Tabla 1. Á rea bajo la curva de probabilidad
La tabla 1, también indica que la mitad de los casos se incluyen en los límites de desviación de ±
0,6745σ . La cantidad r se llama error probable y se define como.
E P=± 0,6745σ (5)
Este valor es probable en cuanto que hay igual probabilidad de algún a observación tenga un error
aleatorio no mayor que ±r. el error probable fue utilizado en trabajos experimentales, sin embargo,
actualmente se prefiere la desviación estándar en trabajos estadísticos.
3. MATERIAL Y EQUIPO A UTILIZAR.-
MULTIMETRO
TRUPER MUT-33
Rango de resistencia en ohmios: 2kΩ a
200Ω
Interruptor Hold
DCA RANGO DE CORRIENTE CC: 2mA a
20A
LCA rango corriente CA:20mA a 200mA
Precisión DCA: ±(1.5%med+2 digitos)
Terminal hembra media CA:0-20A máx.
Terminal hembra media CC:20mA máx.
DCV rango voltios CC:200mV a 1000V
Terminal hembra medición V/Ω
Terminal hembra común
FIG. 3.1
(COM):1000VDC-700VAC máx.
MULTIMETRO
CID 123MALL
Rango de resistencia en ohmios: 2kΩ a
200Ω
Interruptor Hold Y POWER
Continuidad/diodo
Medida de transistores: PNP NPN HFE
DCA RANGO DE CORRIENTE CC: 2mA a
20A
LCA rango corriente CA:20mA a 200mA
Terminal hembra media CA:0-20A máx.
Terminal hembra media CC:20mA máx.
DCV rango voltios CC:200mV a 1000V
Precisión DCV: ±(0.8%med+1 digito)
Terminal hembra medición V/Ω
FACULTAD NACIONAL DE INGENIERÍA ING. ELECTRICA Y ELECTRONICA
ELT – 2811 “MEDICIONES ELÉCTRICAS “ GESTIÓN 2019
(COM):1000VDC-700VAC máx. FIG. 3.2
PROTOBOARD
Marca: Solderless Breadboard
Industria: USA
Color: Blanco
Características: 1 Terminal 640 contactos
2 distribuidores, 200 contactos
174 x 66.5 x 8.5 [mm]
FIG. 3.3
RESISTENCIA
Resistencia: 20 kΩ
Potencia:1/4 W
Tolerancia: 5%
Vmax: 300v
FIG. 3.4
FUENTE DE C.C.
Entrada: 110/220 V
Frecuencia: 50/60 Hz
Salida: 1-30 V
Corriente: 1200 mA
FIG. 2.5
POTENCIÓMETRO
Tipo: pasivo
Terminales: ánodo, cátodo, base
Resistencia regulable: 0-10k ohm
FIG. 2.6
FACULTAD NACIONAL DE INGENIERÍA ING. ELECTRICA Y ELECTRONICA
ELT – 2811 “MEDICIONES ELÉCTRICAS “ GESTIÓN 2019
4. CIRCUITO DE ANALISIS.-
10 kΩ
20 V 20 kΩ
V V
Fig.4.1 Circuito de Análisis
Fig. 4.2 Montaje del Circuito
5. LECTURA DE DATOS.-
Resistenci
Lectura Tensión Alim. Voltaje Corriente
a
N° [V] [V] [mA]
[kΩ]
1 4 3.7 0.18 20
2 4.8 4.57 0.22 20
3 5.5 5.43 0.27 20
4 6.5 6.29 0.31 20
5 7.5 7.14 0.35 20
6 9.8 9.79 0.48 20
7 11.8 11.67 0.58 20
8 16 15.98 0.79 20
9 19 18.56 0.92 20
FACULTAD NACIONAL DE INGENIERÍA ING. ELECTRICA Y ELECTRONICA
ELT – 2811 “MEDICIONES ELÉCTRICAS “ GESTIÓN 2019
10 20 19.7 0.98 20
Tabla 5.1 Lectura de Datos
6. CÁLCULOS
Cálculo Resistencia:
Resistenci Resistenci
Lectura Voltaje Corriente
a a Calc [kΩ]
N° [V] [mA]
[kΩ]
1 3.7 0.18 20 20.56
2 4.57 0.22 20 20.77
3 5.43 0.27 20 20.11
4 6.29 0.31 20 20.3
5 7.14 0.35 20 20.4
6 9.79 0.48 20 20.4
7 11.67 0.58 20 20.12
8 15.98 0.79 20 20.23
9 18.56 0.92 20 20.17
10 19.7 0.98 20 20.10
- Cálculo de Media Aritmética:
x 1+ x 2 + x 3+ x 4+ x5 + x 6 + x 7 + x 8+ x 9 + x 10
x=
10
20.56+20.77+20.11 +20.3+20.4+20.4 +20.12+20.23+20.17+20.10
x=
10
x=20.316
- Cálculo Desviación de la Media:
d 1=x 1−x →d 1=20.56−20.316 → d 1=0.244
d 2=x 2−x → d2 =20.77−20.316 → d 2=0.454
d 3=x 3−x → d 3=20.11−20.316→ d 3=−0.206
d 4 =x 4−x → d 4=20.3−20.316 → d 4=−0.016
d 5=x 5−x → d 5=20.4−20.316 → d5 =0.084
d 6 =x6 −x → d 6=20.4−20.316 → d 6=0.084
d 7=x 7 −x → d 7=20.12−20.316 → d 7=−0.196
d 8=x 8 −x → d 8=20.23−20.316→ d 8 =−0.086
d 9 =x9 −x → d 9=20.17−20.316 → d 9=−0.146
FACULTAD NACIONAL DE INGENIERÍA ING. ELECTRICA Y ELECTRONICA
ELT – 2811 “MEDICIONES ELÉCTRICAS “ GESTIÓN 2019
d 10=x 10−x → d 10=20.10−20.316 → d10=−0.216
Desviaciones Media
N°
d
1 0.244
2 0.454
3 -0.206
4 -0.016
5 0.084
6 0.084
7 -0.196
8 -0.086
9 -0.146
10 -0.216
Tabla de Desviaciones Media
- Calculo de Desviación Promedio:
|d1|+|d 2|+|d 3|+|d 4|+|d5|+|d 6|+|d7|+|d 8|+|d 9|+|d 10|
D=
10
|0.244|+|0.454|+|−0.206|+|−0.016|+|0.084|+|0.084|+|−0.196|+|−0.086|+|−0.146|+|−0.216|
D=
10
D=0.1732
- Calculo Desviación Estándar:
d12 +d 22 +d 32+ d 42 +d 52 +d 62 +d 72 +d 82+ d 92+ d 102
σ=
√ 10−1
0.244 2+ 0.4542 +0.206 2+ 0.0162+ 0.0842 +0.084 2+ 0.1962 +0.0862 +0.1462 +0.216 2
σ=
√ 10−1
σ =0.220
- Calculo Error Probable:
E P=± 0.6745 σ
E p =±0.6745∗0.220
E P=± 0.2 484
FACULTAD NACIONAL DE INGENIERÍA ING. ELECTRICA Y ELECTRONICA
ELT – 2811 “MEDICIONES ELÉCTRICAS “ GESTIÓN 2019
Luego:
R=x ± EP
R=20.316± 0.2 484 [kΩ]
La precisión con la que se efectuó la medida:
EP
Precision=
x
0.1484
Precision=
20.316
Precision=0.0073
7. CONCLUSIONES
En el laboratorio realizado se obtuvo valores muy próximos al valor de la resistencia real, todo
esto debido a la escala utilizada en los multímetros, ya que fue muy precisa la medición de la
corriente la cual fue medida en µA, por lo cual cuando se calcula el valor de la resistencia se
puede observar que varía en decimales, esto se puede llegar a concluir que la sensibilidad de
los instrumentos son muy buenos y están en la escala de precisión ±(1 %+ 2) esto en la
escala de corriente del multímetro truper (escala en µA) y en cuanto a la tensión en c.c. su
precisión es de ±(0,5 % +2) (en la escala de 20 V).
Los valores obtenidos no solo fueron obtenidos gracias a los instrumentos ya que sin la fuente
de alimentación regulable pues estos valores no serían tan visibles, ya que si no se llega a
variar pues no se puede observar como no afecta si la tensión es mínima o máxima y la
corriente de igual manera, pues es de esta manera podemos ver que si aumentamos o
disminuimos la tensión de alimentación la corriente de igual forma aumenta o disminuye, por
ello es que cuando se calcula el valor de la resistencia esto no afecta mucho y por ello se
obtiene un valor lo más cercanamente posible al valor verdadero.
Los errores obtenidos en la medición de la resistencia nos demuestran que cualquier
instrumento de medida cuenta con un margen de error al cual se podría llamar un error
sistemático, en nuestro caso el multímetro digital que nos mostró las lecturas de voltaje y
corriente, con las cuales luego procedimos a calcular el valor de la resistencia para las
distintas tensiones y corrientes.
Al realizar los cálculos de la desviación de la media nos pudimos percatar que algunos de los
resultados nos dieron valores negativo y otros positivos lo cual nos dé muestra que en los
errores se pueden presentar en errores por defecto (-) o podrían presentarse errores de
exceso (+).
Respecto al análisis sobre el error probable se concluye; que es el valor probable en cuanto
que hay igual probabilidad de alguna observación tenga un error aleatorio no mayor que ±r =
±0,1484(el valor obtenido del error probable).
Este error probable es usualmente utilizado en trabajos experimentales.
8. BIBLIOGRAFIA.-
D. COOPER, Instrumentación Electrónica Moderna y Técnicas de Medición, 2000, Printed in
México.
https://www.scribd.com/doc/55547619/sensibilidad.
https://www.truper.com/pdf/manuales/10401.pdf
FACULTAD NACIONAL DE INGENIERÍA ING. ELECTRICA Y ELECTRONICA
ELT – 2811 “MEDICIONES ELÉCTRICAS “ GESTIÓN 2019
DETERMINACIÓN DEL VALOR DEL POTENCIÓMETRO
IR1
R1 0
V1 IR3 R3 20k
20 V
IR2 R2 0
V R=I R 3∗R3………………………1)
V R=20 K∗0.35 mA=7.14 V
V R 1=V∗V R ……………………2)
V R 1=20−7.14=12.86 V
V R 2=V∗V R 1……………………3)
V R 2=20−12.86¿ 7.14 V
Por lo tanto
V 1−V R 2
I R 1= …………………4)
R1
V 1−V R 1
I R 2= …………………5)
R2
R2 + R1=10 k Ω……………6)
Reemplazando en la ecuación 6 en 4
V 1−V R 2
I R 1= ……………7)
10−R2
Aplicando ley de corrientes de Kirchhoff
FACULTAD NACIONAL DE INGENIERÍA ING. ELECTRICA Y ELECTRONICA
ELT – 2811 “MEDICIONES ELÉCTRICAS “ GESTIÓN 2019
I R 1=I R + I R 2……………8)
De donde:
I R 1=I R 2……………9)
V 1−V R 2 V 1 −V R 1
¿ I R+
10−R2 R2
0.00035∗R22 +16.5∗R 2−71400=0
R2=3989.63 Ω
R1=6010 Ω
R P=3989.63+6010=9999.63 ≅ 10 k Ω
FACULTAD NACIONAL DE INGENIERÍA ING. ELECTRICA Y ELECTRONICA
ELT – 2811 “MEDICIONES ELÉCTRICAS “ GESTIÓN 2019
CONCLUSIONES
La medición indirecta es utilizada cuando no es posible medir “alguna” cantidad física en forma
directa. Un ejemplo claro fue el trabajo realizado, en el cual la Resistencia fue calculada
indirectamente utilizando los valores de Voltaje y Corriente medidos de forma directa. Ya que al
utilizar la Ley de Ohm, es posible calcular la resistencia con los valores ya mencionados
Las medidas de dispersión utilizadas, media Aritmética, desviación de la media, etc., nos dan la
información necesaria y suficiente para corroborar que los valores medidos, están dentro del rango
de confianza y son los correctos.
El valor de la Resistencia utilizado es de R = 20 kΩ, dicho valor corresponde a los valores calculados
de resistencia de forma indirecta dados por la Ley de Ohm. Y estos se encuentran en el rango del
Error Probable: R=20.316± 0.2 484 [kΩ]
Resistencia [kΩ]
20.56
20.77
20.11
20.3
20.4
20.4
20.12
20.23
20.17
20.10
La desviación promedio es baja D = 0.1732 kΩ, eso nos indica que el instrumento no tiene buena
precisión.
Al realizar los cálculos de Desviación media nos pudimos percatar que algunos resultados nos
dieron de valores negativos y positivos, lo cual nos demuestra que en los errores se puede
presentar errores por defecto (-) y errores de exceso (+).
DESVIACION MEDIA
d 1=0.24 4
d 2=0.45 4
d 3=−0.20 6
FACULTAD NACIONAL DE INGENIERÍA ING. ELECTRICA Y ELECTRONICA
ELT – 2811 “MEDICIONES ELÉCTRICAS “ GESTIÓN 2019
d 4 =−0.01 6
d 5=0.08 4
d 6 =0.08 4
d 7=−0.19 6
d 8=−0.08 6
d 9 =−0.14 6
d 10=−0.216
FACULTAD NACIONAL DE INGENIERÍA ING. ELECTRICA Y ELECTRONICA
