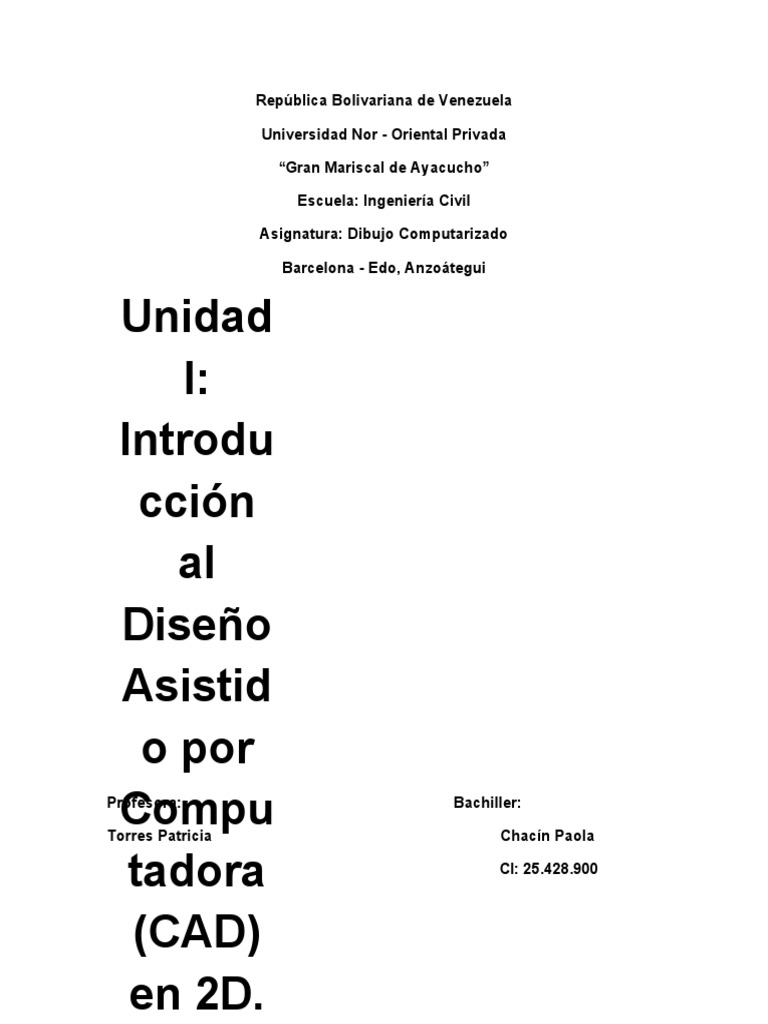

República Bolivariana de Venezuela

Universidad Nor - Oriental Privada

“Gran Mariscal de Ayacucho”

Escuela: Ingeniería Civil

Asignatura: Dibujo Computarizado

Barcelona - Edo, Anzoátegui

Unidad
I:
Introdu
cción
al
Diseño
Asistid
o por
Compu
Profesora:

Torres Patricia
Bachiller:

Chacín Paola

tadora CI: 25.428.900

(CAD)
en 2D.
 HISTORIA DEL AUTOCAD

AutoCAD es un software de diseño asistido por computadora utilizado para dibujo

2D y modelado 3D.El nombre AutoCAD surge como creación de la
compañía Autodesk, donde Auto hace referencia a la empresa y CAD a diseño
asistido por computadora (por sus siglas en inglés Computer Assisted Design),
teniendo su primera aparición en 1982.

En 1982, John Walker funda Autodesk. Un año más tarde introduce AutoCAD, el
primer programa importante de CAD para PC que cambiara el mundo del diseño
para siempre, el AutoCAD para Windows. En la siguiente década se dan grandes
pasos en el software basado en CAD.En 1985 se introduce el modelado 3D, que
abre la puerta a soluciones de diseño innovadoras como BIM y Digital Prototyping.

La historia de Auto CAD es una larga sucesión de nuevas utilidades y

características del programa.

En los años 1980, Jhon walker funda AutoCAD (1982) junto a otros 12 fundadores.

Compuesto por 70 personas, querían producir un programa CAD para PC con un
coste inferior a los 1000 US$. En el Comdex de Noviembre de Las Vegas se
presenta el primer AutoCAD.

Se inicia el sistema universal de transferencia de datos STEP (Standard for the

Exchange of Product model data) en 1983. Dos años más tarde se presenta
MicroStation, desarrollo CAD para PC, basado en PseudoStation de Bentley
System, que permitía ver dibujos en formato IGES. Ya en la década de los
90, McDonnell Douglas (Boeing) selecciona el sistema Unigraphics para su
empresa.

En resumen, en el año 1992, nace el primer AutoCAD sobre plataforma Sun, y 3

años más tarde sale al mercado la primera versión para Microsoft
Windows (versión 12).

Los fabricantes del sector del diseño asistido por computadora (CAD) siempre han
sido punteros en aprovechar la tecnología informática más avanzada.

Esta es la historia de una serie de conjeturas acerca de causas y consecuencias

de cada una de sus 17 ediciones. Si bien Auto CAD fue uno de los primeros, a
mediados de la década del 80 muchas otras empresas también desarrollaron sus
propios sistemas CAD. En general, las otras implementaron desde un principio el
uso de todo tipo de trabas electrónicas y/o digitales a la reproducción, instalación y
uso de sus sistemas. A diferencia de sus competidores, Autodesk contempló
pasivamente la libre reproducción de sus usuarios sin distinción. Antes de
AutoCAD existieron otras aplicaciones, la mayoría de ellas en UNIX; una de las
pocas que aún quedan es Intergraph, de donde salió Microstation, aunque esta no
era en UNIX sino en era un sistema operativo capaz de hacer CAD a mediados de
los 70´s. Sin embargo AutoCAD llegó en los ochentas para ganarse el mandado,
los avances en el sector informático siempre han estado muy relacionados con el
desarrollo y evolución de las aplicaciones CAD.

Empezando desde el dibujo 2D, luego por la representación Isométrica (2.5 D) y la

representación 3D,  AutoCAD ha incluido en las últimas versiones herramientas
sofisticadas para el diseño y representación del mundo real que van desde el
trabajo simple con vectores hasta el manejo de nubes de puntos con aplicaciones.
Se puede dejar muy en claro que las características de los sistemas CAD son
aprovechadas por los diseñadores, ingenieros y fabricantes para adaptarlas a las
necesidades específicas de sus situaciones, esto con el fin de hacer mucho más
real la producción de dicho proyecto. La futura evolución del CAD incluirá
la integración aún mayor de sistemas de realidad virtual, que permitirá a los
diseñadores interactuar con los prototipos virtuales de los productos mediante
la computadora, en lugar de tener que construir costosos modelos o simuladores
para comprobar su viabilidad. También el área de prototipos rápidos es una
evolución de las técnicas de CAD.

AUTOCAD, SU IMPORTANCIA, VENTAJAS Y DESVENTAJAS.

AutoCAD es un software del tipo CAD (ComputerAidedDesign) que en castellano

significa diseño asistido por computadora, y que fue creado por una empresa
norteamericana especializada en este rubro llamada Autodesk. Por ello es
considerado el software de referencia para estudios de diseño  y arquitectura. Se
trata de una potente herramienta con mucha capacidad de edición que permite
dibujos en 2D y modelado en 3D y es el programa más usado en la actualidad en
el ámbito de la arquitectura, diseño industrial, ingeniería o diseño gráfico.

Gracias a sus avanzadas y convenientes características, en la actualidad

AutoCAD es una pieza fundamental en cualquier estudio de diseño arquitectónico
o ingeniería industrial, y es utilizado habitualmente para el desarrollo y elaboración
de complejas piezas de dibujo técnico en dos dimensiones (2D) y para creación de
modelos tridimensionales (3D). Permite diseñar y explorar visualmente sus ideas
de diseño conceptual, modificar sus diseños utilizando herramientas de diseño de
forma libre, generar documentación inteligente de modelos, transformar sus
diseños y convertirlos en presentaciones animadas de calidad cinematográfica.Es
importante saber que existen varios programas que realizan varios diseños o
mapas, pero el AutoCAD es el programa universal en cuanto a diseño se trata y
por eso se hace importante saberlo.
Es un programa de gran versatilidad, lo cual lo ha colocado en uno de los
principales puestos de programas de diseño más utilizados a nivel profesional.
Pero como todo programa, este también tienes sus ventajas y desventajas.
Algunas de ellas que podríamos mencionar son:

 VENTAJAS

- Dibujar es una manera fácil, sencilla y bastante rápida.

- El programa brinda al dibujante la oportunidad de convertir sus trabajos a otros

archivos como PDF y poder compartirlos de manera eficaz y sencilla con     quien
se desee.

- Este también posee herramientas para que los trabajos sean lo más perfectos

posibles, tanto estéticamente como en información.

- Nos ahorra más tiempo a la hora de diseñar, ya que es mucho

más rápido dibujar aquí que hacer los dibujos a mano.

 DESVENTAJAS

- La mayor desventaja de AUTOCAD es que se trata de un programa pago, que ha

muchas personas esto representa una gran limitación, Aunque suelen conseguirse
versiones no oficiales gratuitas.

- La mayoría de personas que desean aprender a utilizar este programa tienen

que optar por pagar cursos bastante caros para aprender a utilizarlos
completamente.

- Este programa en sí, es bastante lento, el render lo es también  y si aplicamos

materiales a los objetos 3D el archivo se vuelve mucho más pesado y requiere una
computadora potente, con un mínimo de 2GB de RAM  y un espacio mayor a
100GB en el disco duro para trabajar con las últimas versiones.

PRINCIPALES CARRERAS QUE UTILIZAN AUTOCAD

Son muchas las profesiones que hacen uso de autoCAD desde sus inicios y hasta
el autoCAD 3D para llevar a cabo trabajos y proyectos.
  Ingeniero civil.

Los ingenieros civiles planifican, diseñan y supervisan la construcción de sistemas

de agua, carreteras, túneles, puentes, presas y aeropuertos. Además de los
aspectos estéticos en los proyectos de diseño, los ingenieros civiles también
deben calcular factores de tensión y la distribución de cargas que las
construcciones deben soportar. Los ingenieros civiles también deben crear
diseños que cumplan con los presupuestos de construcción y las normas
ambientales. Además, utilizan programas CAD para crear dibujos de construcción,
y los empleadores a menudo requieren que los ingenieros civiles cuenten con
experiencia en AutoCAD como un requisito básico para contratarlos.

 Arquitecto.

Los arquitectos diseñan casas, tiendas, iglesias y restaurantes. Los arquitectos

desarrollan el aspecto general de los edificios, su diseño, funcionalidad e impacto
ecológico, y elaboran los planos de construcción y las ilustraciones que reflejen el
aspecto final. Los arquitectos utilizan programas CAD para crear dibujos
arquitectónicos, y los empleadores a menudo requieren que tengan experiencia en
AutoCAD para contratarlos. El trabajo de un arquitecto puede incluir todas las
fases de un proyecto, desde el desarrollo de la visión de un cliente hasta la
supervisión de la construcción fina.

 Ingeniería mecánica, industrial, electrónica, electromecánica.

Cada una de estas profesiones, deben diseñar herramientas, circuitos, piezas de

mecánica, en todos los casos, estas profesiones, han tenido una necesidad, luego
una idea, acto siguiente un proceso de diseño que puede o no incluir CAD, puede
estar plasmado en un papel y luego ser transferido a CAD con medidas exactas a
un software como AutoCAD.

Este tipo de funciones son necesarias en profesiones como la arquitectura e

ingeniería pero no únicamente. Son muchos los profesionales que hacen uso
habitual de esta. Desde diseñadores de ropa a decoradores de
interiores, paisajistas diseñadores de jardines o creadores de animación, entre
ellos.

FUNCION DEL SISTEMA DE COORDENADAS XY

Todos los objetos dibujados sobre la pantalla están colocados ahí en referencia a
un simple sistema de coordenadas X, Y. En AutoCAD, a este sistema se le conoce
como Sistema Coordinado Mundial (WCS, por las siglas de World Co-
ordinateSystem).

En un espacio bidimensional, los puntos se representan en el plano XY,

denominado también plano de trabajo. Este plano de trabajo es similar a una hoja
de papel cuadriculado. El valor X de una coordenada cartesiana especifica la
distancia horizontal y el valor Y la vertical. El punto de origen (0,0) es el punto de
intersección de los dos ejes, es necesario, aprender esto para poder colocar los
objetos justo donde se desee.

AutoCAD se vale de puntos para definir la posición de un objeto. Existe un punto

de origen a partir del cual comienza a contar; dicho punto es (0,0). Todo objeto
está ubicado con relación al origen. Si usted dibuja una línea horizontalmente
hacia la derecha partiendo del origen, ésta coincide con el eje positivo X. Si dibuja
una línea vertical hacia arriba comenzando desde el mismo origen, coincidirá con
el eje positivo Y. En AutoCAD, una línea está definida por dos puntos: un punto
inicial y un punto final. El programa trabaja con estos puntos para representar la
línea en pantalla.

INTRODUCCION A LOS COMANDOS BASICOS PARA EL DIBUJO EN 2D

Desde sus primeras versiones, AutoCAD ha usado los mismos comandos básicos
para dibujar y se van añadiendo nuevos comandos a medida que salen las nuevas
versiones. La manera más rápida de trabajar en este programa es usando los
comandos o atajos del teclado.

Los comandos podemos definirlos, tomándonos alguna licencia, como las

herramientas escritas, es decir, si una de las herramientas es LÍNEA, yo puedo
directamente escribir LÍNEA en mi teclado y el programa entiende lo mismo que si
hubieses ido al icono de línea.

Cada comando tiene su abreviatura o alias, de manera que se puede escribir el

nombre de la herramienta o su abreviatura. Por ejemplo, en el caso de la línea, el
comando es LÍNEA y su abreviatura es L. Puedo escribir directamente solo una L
y AutoCAD entiende que queremos utilizar la herramienta línea.

El funcionamiento de la línea de comandos en sencillo. Cada vez que escribas una

abreviatura o comando debes darle a intro o al botón derecho de tu ratón para
empezar a utilizarlo. Para salir de dicho comando solo tienes que darle a ESCAPE
(Esc) en tu teclado. Si una vez terminada, por ejemplo la orden línea, quisiéramos
volver a ella, no necesitamos escribir de nuevo L, simplemente volvemos a darle a
intro o al botón derecho de nuestro ratón.

Los comandos a continuación son primarios para iniciar cualquier dibujo en

AutoCAD:

 LINEA(LINE): Dibuja rectas consecutivas especificando un punto inicial y

los subsiguientes. Abreviatura L.
 CIRCULO(CIRCLE): Dibuja un círculo especificando su centro y radio (o
diámetro). AbreviaturaC.
 RECTANGULO(RECTANGLE): Dibuja un rectángulo especificando dos
esquinas opuestas.AbreviaturaREC.
 ELIPSE(ELLIPSE): Dibuja una elipse especificando un eje (recta) y la
distancia al extremo de su otro eje.Abreviatura EL.
 ARCO(ARC): Dibuja un arco especificando tres puntos. AbreviaturaA.
 POLIGONAL(POLYGON): Dibuja un polígono regular especificando su
número de lados, su centro, y un radio (a un vértice o al centro de un
lado).AbreviaturaPOL.
 PILILINEA (PLINE): es una secuencia de líneas conectadas, creadas como
un único objeto. Puede crear segmentos de línea rectos, segmentos de
arco o una combinación de ambos.AbreviaturaPL.
 BORRAR (ERASE): Borra los objetos seleccionados.AbreviaturaE.
 COPIA(COPY): Copia objetos seleccionados, especificando dos puntos de
desplazamiento.Abreviatura C.
 GIRAR(ROTATE): Gira objetos seleccionados, especificando punto base
de rotación y ángulo de referencia. Abreviatura RO.
 MATRIZ (ARRAY):sirve para crear copias múltiples de un objeto de
acuerdo a dos criterios: como matriz rectangular (en filas y columnas) o
como matriz polar (alrededor de un circulo imaginario). En la matriz
rectangular debemos indicar el número de filas y columnas de la matriz y la
distancia entre ellas. El objeto original queda en la esquina inferior
izquierda.AbreviaturaAR.
 DESPLAZAMIENTO(MOVE): Mueve objetos seleccionados, especificando
dos puntos de desplazamiento.Abreviatura M.
 ESCALA(SCALE):Cambia el tamaño de un objeto especificando un punto
base y un factor de escala. AbreviaturaSC.
 SOMBREAR(HATCH):Dibuja un sombreado especificando el área a
sombrear y el tipo de textura en un cuadro de diálogo.Abreviatura H.
 VISUALIZACION (ZOOM): cuenta con varios comandos de ampliación y
reducción llamados Zoom. A todos ellos se les encuentra en el menú
desplegable Ver-Zoom, o con el comando Zoom. Muestra la totalidad del
 dibujo en pantalla, incluso si éste se extiende más allá de los límites de
configuración.

- Zoom Todo. Abreviatura Z, A.

Muestra la totalidad del dibujo en pantalla.

- Zoom Centro. Abreviatura Z,C

Amplia entorno a un punto dado en pantalla. Por ejemplo, puede señalar la

coordenada e introducir la altura de visualización.

- Zoom Extensión. Abreviatura Z, E.

Muestra la pantalla a la extensión de configuración del dibujo, ya sea que éste

ocupe sólo una pequeña parte así como que sobresalga.

- Zoom Ampliar y Zoom Reducir

Como ya podrá adivinar el alumno, amplia o disminuye el área de visualización del

plano

- Zoom Factor.

Muestra el dibujo a una escala de proporción respecto a la vista. El formato de la

orden pregunta por un factor x/xp. por ejemplo 0.5 mostrará el dibujo a la mitad de
cómo fue originalmente dibujado con la pantalla a todo su limite

- Zoom Dinámico. Abreviatura Z, D.

AutoCAD muestra un cuadro sobre el plano completo, usted puede ubicar este
cuadro de imagen sobre la parte del plano que desee con un clic, y aumentarlo o
disminuirlo moviendo el ratón, y finalmente hacer clic en botón derecho o pulsar
Enter cuando tenga la ventana del tamaño deseado en el sitio requerido.

- Zoom Ventana. Abreviatura Z, W.

Amplia una ventana definida sobre la pantalla a tamaño completo. Se da un punto

en la pantalla con un clic, y ésta será la primera esquina de una ventana elástica,
que cubra el área específica que se ampliará.
