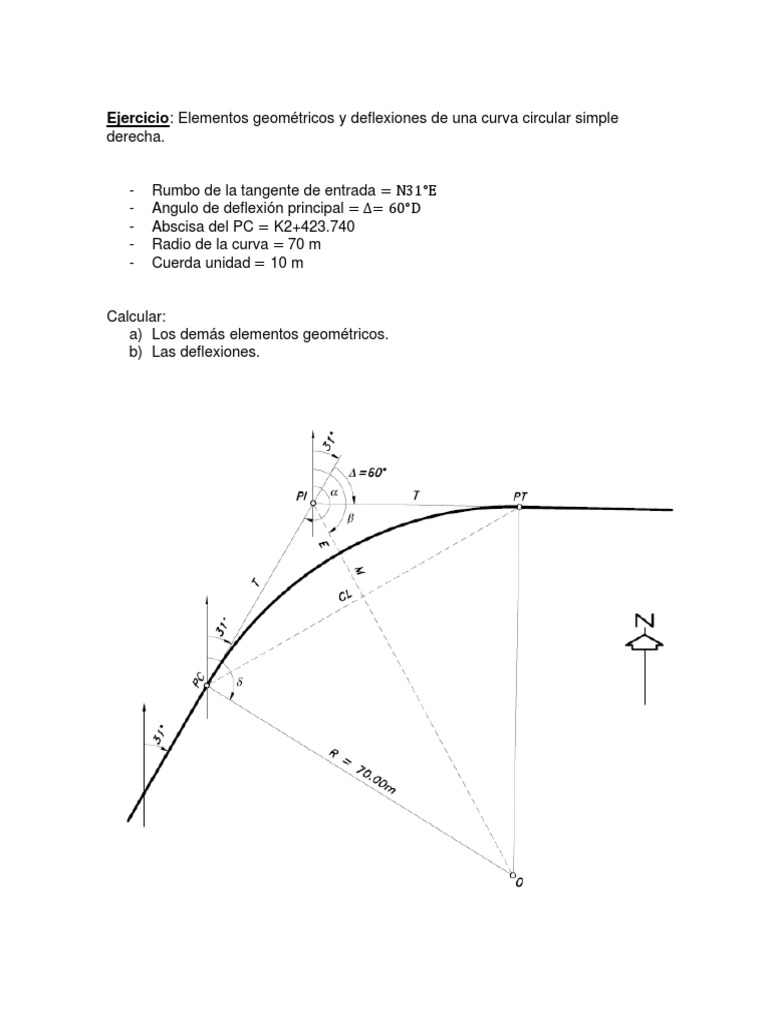

Ejercicio: Elementos geométricos y deflexiones de una curva circular simple

derecha.

- Rumbo de la tangente de entrada = N31°E


- Angulo de deflexión principal = ∆= 60°D
- Abscisa del PC = K2+423.740
- Radio de la curva = 70 m
- Cuerda unidad = 10 m

Calcular:
a) Los demás elementos geométricos.
b) Las deflexiones.

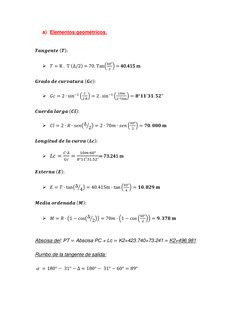

a) Elementos geométricos.

𝑻𝒂𝒏𝒈𝒆𝒏𝒕𝒆 (𝑻):

60°
➢ 𝑇 = R . T (Δ/2) = 70. Tan( ) = 40.415 m
2

𝑮𝒓𝒂𝒅𝒐 𝒅𝒆 𝒄𝒖𝒓𝒗𝒂𝒕𝒖𝒓𝒂 (𝑮𝒄):

𝐶 10m
➢ 𝐺𝑐 = 2 ∙ sin−1 (2∙𝑅) = 2 . sin−1 (2∙70m) = 𝟖°𝟏𝟏′ 𝟑𝟏. 𝟓𝟐"

𝑪𝒖𝒆𝒓𝒅𝒂 𝒍𝒂𝒓𝒈𝒂 (𝑪𝒍):

60°
➢ 𝐶𝑙 = 2 ∙ 𝑅 ∙ 𝑠𝑒𝑛(∆⁄2) = 2 ∙ 70𝑚 ∙ 𝑠𝑒𝑛 ( ) = 𝟕𝟎. 𝟎𝟎𝟎 𝐦
2

𝑳𝒐𝒏𝒈𝒊𝒕𝒖𝒅 𝒅𝒆 𝒍𝒂 𝒄𝒖𝒓𝒗𝒂 (𝑳𝒄):

𝐶∙∆ 10𝑚∙60°
➢ 𝐿𝑐 = = 8°11′31.52"= 73.241 m
𝐺𝑐

𝑬𝒙𝒕𝒆𝒓𝒏𝒂 (𝑬):

60°
➢ 𝐸 = 𝑇 ∙ tan(∆⁄4) = 40.415m ∙ tan ( ) = 𝟏𝟎. 𝟖𝟐𝟗 𝐦
4

𝑴𝒆𝒅𝒊𝒂 𝒐𝒓𝒅𝒆𝒏𝒂𝒅𝒂 (𝑴):

60°
➢ 𝑀 = 𝑅 ∙ (1 − cos(∆⁄2)) = 70𝑚 ∙ (1 − cos ( )) = 𝟗. 𝟑𝟕𝟖 𝐦
2

Abscisa del: PT = Abscisa PC + Lc = K2+423.740+73.241 = K2+496.981

Rumbo de la tangente de salida:

𝛼 = 180° − 31° − ∆ = 180° − 31° − 60° = 89°

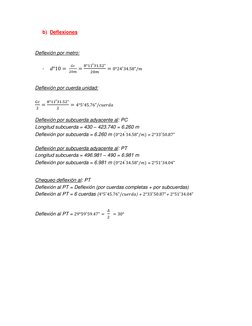

b) Deflexiones

Deflexión por metro:

𝐺𝑐 8°11′ 31.52"
- 𝑑°10 = = = 0°24′ 34.58"/𝑚
20𝑚 20𝑚

Deflexión por cuerda unidad:

𝐺𝑐 8°11′ 31.52"
= = 4°5′ 45.76"/𝑐𝑢𝑒𝑟𝑑𝑎
2 2

Deflexión por subcuerda adyacente al: PC


Longitud subcuerda = 430 – 423.740 = 6.260 m
Deflexión por subcuerda = 6.260 m (0°24′ 34.58"/𝑚) = 2°33′ 50.87"

Deflexión por subcuerda adyacente al: PT


Longitud subcuerda = 496.981 – 490 = 6.981 m
Deflexión por subcuerda = 6.981 m (0°24′ 34.58"/𝑚) = 2°51′ 34.04"

Chequeo deflexión al: PT


Deflexión al PT = Deflexión (por cuerdas completas + por subcuerdas)
Deflexión al PT = 6 cuerdas (4°5′ 45.76"/𝑐𝑢𝑒𝑟𝑑𝑎) + 2°33′ 50.87"+ 2°51′ 34.04"

∆
Deflexión al PT = 29°59′ 59.47" = = 30°
2
