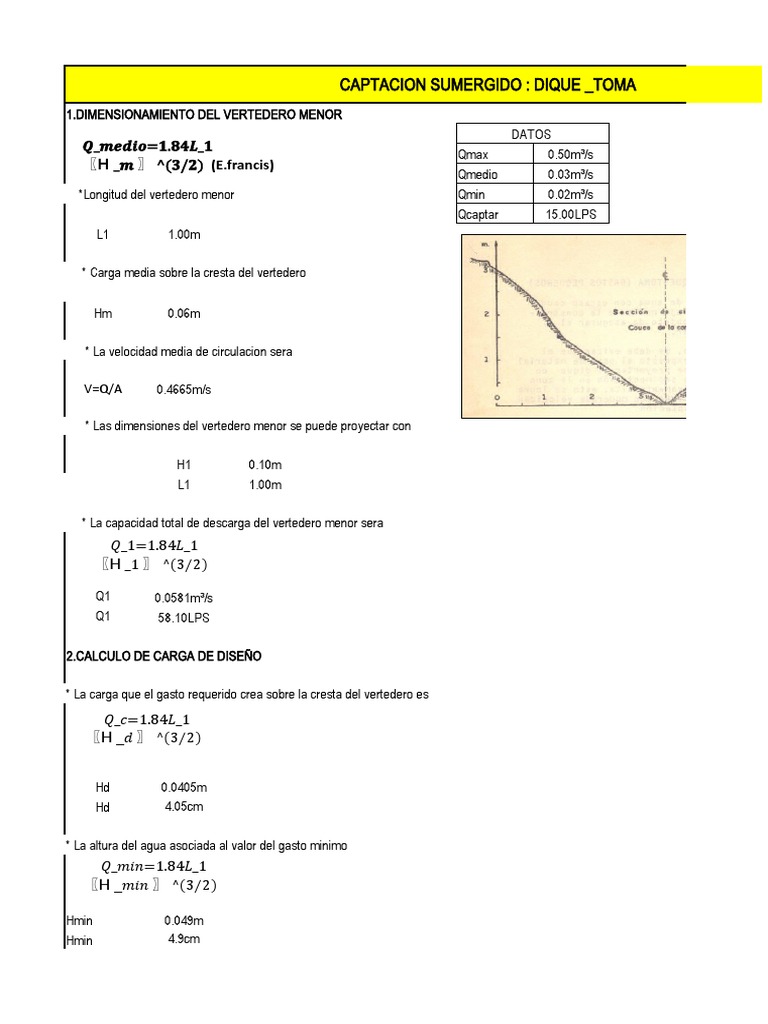

CAPTACION SUMERGIDO : DIQUE _TOMA

1.DIMENSIONAMIENTO DEL VERTEDERO MENOR


DATOS
𝑸_𝒎𝒆𝒅𝒊𝒐=𝟏.𝟖𝟒𝑳_𝟏
Qmax 0.50m³/s
〖𝑯 _𝒎 〗 ^(𝟑/𝟐) (E.francis)
Qmedio 0.03m³/s
*Longitud del vertedero menor Qmin 0.02m³/s
Qcaptar 15.00LPS
L1 1.00m

* Carga media sobre la cresta del vertedero

Hm 0.06m

* La velocidad media de circulacion sera

V=Q/A 0.4665m/s

* Las dimensiones del vertedero menor se puede proyectar con

H1 0.10m
L1 1.00m

* La capacidad total de descarga del vertedero menor sera


𝑄_1=1.84𝐿_1
〖𝐻 _1 〗 ^(3/2)

Q1 0.0581m³/s
Q1 58.10LPS

2.CALCULO DE CARGA DE DISEÑO

* La carga que el gasto requerido crea sobre la cresta del vertedero es


𝑄_𝑐=1.84𝐿_1
〖𝐻 _𝑑 〗 ^(3/2)

Hd 0.0405m
Hd 4.05cm

* La altura del agua asociada al valor del gasto minimo


𝑄_𝑚𝑖𝑛=1.84𝐿_1
〖𝐻 _𝑚𝑖𝑛 〗 ^(3/2)

Hmin 0.049m
Hmin 4.9cm
Como 4.05cm < 4.9cm
asegurando la captacion del gasto deseado

3.DIMENSIONAMIENTO DEL VERTEDERO MAYOR

* Longitud del vertedero mayor

L1 3.00m

* El gasto que descargara sobre el vertedero mayor sera

𝑄_2=𝑄_𝑚𝑎𝑐−𝑄_1

Q2 0.4419m³/s

* Luego obtemos el valor correspondinete de H2


𝐻_2=[𝑄/(1.84.
𝐿_2 )]

H2 0.1857m
H2 18.5cm

* Las dimensiones del vertedero menor se puede proyectar con

H1 25.00cm
L1 3.00m

4.CALCULO DEL AREA DE CAPTACION


* Podemos deducirla haciendo uso de la ecuacion para un orifico
sumergido

𝑸=𝑪_𝒅A√𝟐𝒈𝑯

* Se usara la carga asociada a el gasto minimo Hmin=0.049m para aseguarar que


tenga una mayor capacidad de captacion

𝐴_𝐶=𝑄_𝐶/(𝐶_𝑑 √(2𝑔𝐻_𝑚𝑖𝑛 ))

Cd 0.61

Ac 0.0250m²
Ac 250.0cm²

* El dique tendra un ancho de corono de C=0.40m y el verteder menor y


mayor un ancho de E=0.20m
* El dique tendra un ancho de corono de C=0.40m y el verteder menor y
mayor un ancho de E=0.20m

5.SELECCION DE REJILLAS Y SEPARACION ENTRE ELLAS

Ancho de la rejilla (G) 1.0cm


Espacio entre rejillas (I) 0.5cm
Longitud de la rejilla(F) 10.0cm

5.1Calculo de la longitud total de la rejilla

>Area espacio parcial 5.0cm²


>Numero total de espacios requeridos 50
>Numero de rejas 49

L 74.0cm < 1.00m
