DIAGRAMAS

DAEWOO
Lic: WILLIAM GASPAR

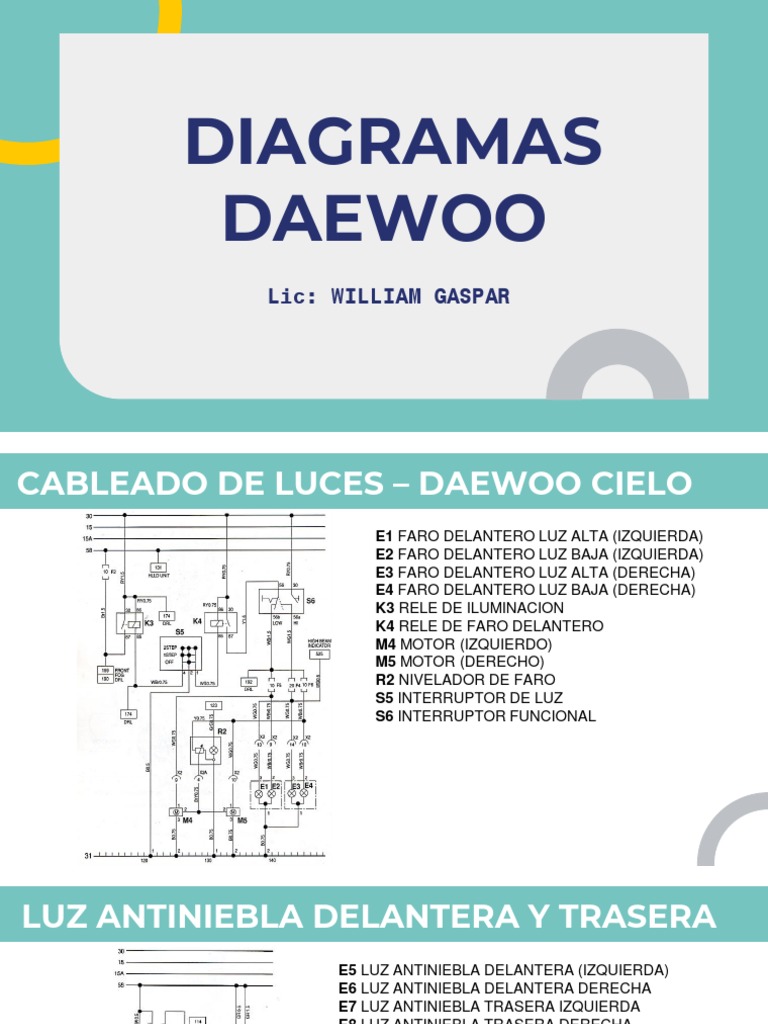

CABLEADO DE LUCES – DAEWOO CIELO
E1 FARO DELANTERO LUZ ALTA (IZQUIERDA)
E2 FARO DELANTERO LUZ BAJA (IZQUIERDA)
E3 FARO DELANTERO LUZ ALTA (DERECHA)
E4 FARO DELANTERO LUZ BAJA (DERECHA)
K3 RELE DE ILUMINACION
K4 RELE DE FARO DELANTERO
M4 MOTOR (IZQUIERDO)
M5 MOTOR (DERECHO)
R2 NIVELADOR DE FARO
S5 INTERRUPTOR DE LUZ
S6 INTERRUPTOR FUNCIONAL
LUZ ANTINIEBLA DELANTERA Y TRASERA
E5 LUZ ANTINIEBLA DELANTERA (IZQUIERDA)
E6 LUZ ANTINIEBLA DELANTERA DERECHA
E7 LUZ ANTINIEBLA TRASERA IZQUIERDA
E8 LUZ ANTINIEBLA TRASERA DERECHA
K5 RELE DE LUZ ANTINIEBLA DELANTERA
S7 INTERRUPTOR DE LUZ ANTINIEBLA DELANTERA
S8 INTERRUPTOR DE LUZ ANTINIEBLA TRASERA

ANTINIEBLA ANTINIEBLA
FRONTAL TRASERA
LUCES DE DIA, POSICION, PLACA Y CLAXON
E9 LAMPARA DE ILUMINACION DE LA PALANCA
SELECTORA
E10 LAMPARA DE POSICION (IZQUIERDA)
E11 LAMPARA DE POSICION (DERECHA)
E12 LAMPARA DE DIA (IZQUIERDA)
E13 LAMPARA DE PLACA
E14 LAMPARA DE PLACA
E15 LAMPARA DE DIA (DERECHA)
K6 RELE DE LUZDE FUNCIONAMIENTO DURANTE
EL DIA (DRL)
K7 UNIDAD DE CONTROL (DRL)
S9 INTERRUPTOR DE BOCINA
LUZ DE FRENO, MARCHA ATRÁS, CABLEADO TCC
E20 LUZ DE FRENO (IZQUIERDA)
E 20-1 CENTRO DE ALTO MONTAJE
LUZ DE FRENO /3 PUERTAS, 5 PUERTAS)
E21 LUZ DE FRENO (DERECHA)
E22 LUZ DE MARCHA ATRÁS (IZQUIERDA)
E23 LAMPARA DE MARCHA ATRÁS (DERECHA)
S2 INTERRUPTOR P/ N (3 AT)
S2 -1 INTERRUPTOR (4 AT)
S3 INTERRUPTOR DE FRENO (M / T)
S17 INTERRUPTOR DE FRENO (3AT)
S18 INTERRUPTOR DE LUZ DE MARCHA ATRÁS (MT)
X1 CONECTOR
Y4 VALVULA DE SOLENOIDE TCC
