Comunicaciones Analogas – Universidad de Cundinamarca 1

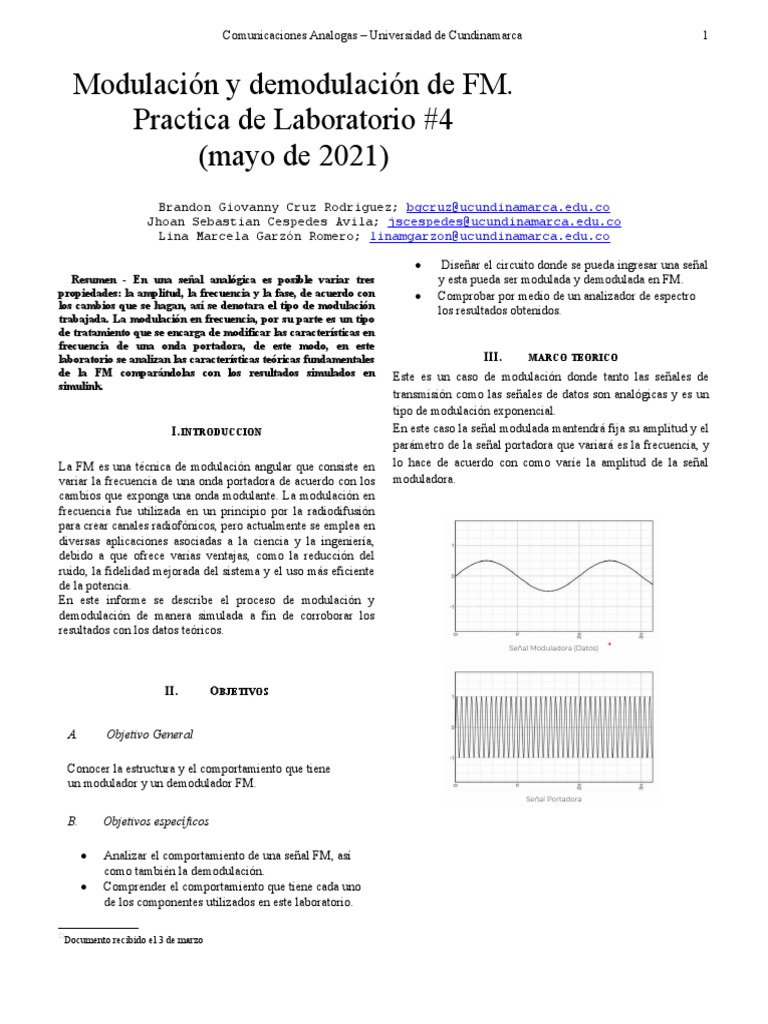

Modulación y demodulación de FM.

Practica de Laboratorio #4
(mayo de 2021)
Brandon Giovanny Cruz Rodriguez; bgcruz@ucundinamarca.edu.co
Jhoan Sebastian Cespedes Avila; jscespedes@ucundinamarca.edu.co
Lina Marcela Garzón Romero; linamgarzon@ucundinamarca.edu.co

 Diseñar el circuito donde se pueda ingresar una señal
Resumen - En una señal analógica es posible variar tres y esta pueda ser modulada y demodulada en FM.
propiedades: la amplitud, la frecuencia y la fase, de acuerdo con  Comprobar por medio de un analizador de espectro
los cambios que se hagan, así se denotara el tipo de modulación los resultados obtenidos.
trabajada. La modulación en frecuencia, por su parte es un tipo
de tratamiento que se encarga de modificar las características en
frecuencia de una onda portadora, de este modo, en este
laboratorio se analizan las características teóricas fundamentales III. MARCO TEORICO
de la FM comparándolas con los resultados simulados en Este es un caso de modulación donde tanto las señales de
simulink.
transmisión como las señales de datos son analógicas y es un
tipo de modulación exponencial.
I. INTRODUCCION En este caso la señal modulada mantendrá fija su amplitud y el
parámetro de la señal portadora que variará es la frecuencia, y
La FM es una técnica de modulación angular que consiste en lo hace de acuerdo con como varíe la amplitud de la señal
variar la frecuencia de una onda portadora de acuerdo con los moduladora.
cambios que exponga una onda modulante. La modulación en
frecuencia fue utilizada en un principio por la radiodifusión
para crear canales radiofónicos, pero actualmente se emplea en
diversas aplicaciones asociadas a la ciencia y la ingeniería,
debido a que ofrece varias ventajas, como la reducción del
ruido, la fidelidad mejorada del sistema y el uso más eficiente
de la potencia.
En este informe se describe el proceso de modulación y
demodulación de manera simulada a fin de corroborar los
resultados con los datos teóricos.

II. OBJETIVOS

A. Objetivo General

Conocer la estructura y el comportamiento que tiene

un modulador y un demodulador FM.

B. Objetivos específicos

 Analizar el comportamiento de una señal FM, así

como también la demodulación.
 Comprender el comportamiento que tiene cada uno
de los componentes utilizados en este laboratorio.


Documento recibido el 3 de marzo
 Comunicaciones Analogas – Universidad de Cundinamarca 2

Al analizar el espectro de frecuencias de una señal modulada

en frecuencia, observamos que se tienen infinitas frecuencias
laterales, espaciadas en fm, alrededor de la frecuencia de la
señal portadora fp; sin embargo, la mayor parte de las
frecuencias laterales tienen poca amplitud, lo que indica que
no contienen cantidades significativas de potencia.
El análisis de Fourier indica que el número de frecuencias
laterales que contienen cantidades significativas de potencia
depende del índice de modulación de la señal modulada, y por
lo tanto el ancho de banda efectivo también dependerá de
La expresión matemática de la señal portadora está dada por:
dicho índice.
(1) vp(t) = Vp sen(2π fp t)
Schwartz desarrollo la siguiente gráfica para determinar el
Donde Vp es el valor pico de la señal portadora y fp es la
ancho de banda necesario para transmitir una señal de
frecuencia de la señal portadora.
frecuencia modulada cuando se conoce el índice de
Mientras que la expresión matemática de la señal moduladora
modulación.
está dada por:
(2) vm(t) = Vm sen(2π fm t)
Siendo Vm el valor pico de la señal moduladora y fm su
frecuencia.
De acuerdo a lo dicho anteriormente, la frecuencia f de la
señal modulada variará alrededor de la frecuencia de la señal IV. MÉTODO EXPERIMENTAL
portadora de acuerdo a la siguiente expresión
f = fp + Δf sen(2 π fm t) Se empieza con la implementación del circuito en simulink
por lo tanto, la expresión matemática de la señal modulada donde se establecieron dos señales de entrada, una señal
resulta portadora (bloque de constantes) y una señal moduladora
(señal seno) la cual nos simboliza el mensaje, y con esto poder
vp(t) = Vp sen[2π (fp + Δf sen(2 π fm t) ) t] generar una señal FM, esto con la ayuda de estos componentes
Δf se denomina desviación de frecuencia y es el máximo se dieron los siguientes valores:
cambio de frecuencia que puede experimentar la frecuencia de
la señal portadora. A la variación total de frecuencia desde la Señal moduladora:
más baja hasta la más alta, se la conoce como oscilación de
portadora.
De esta forma, una señal moduladora que tiene picos positivos
y negativos, tal como una señal senoidal pura, provocara una
oscilación de portadora igual a 2 veces la desviación de
frecuencia.

Una señal modulada en frecuencia puede expresarse mediante

la siguiente expresión

Figura 2- Valores de señal moduladora.

Se denomina índice de modulación a
Se denomina porcentaje de modulación a la razón entre la
desviación de frecuencia efectiva respecto de la desviación de
frecuencia máxima permisible.
 Comunicaciones Analogas – Universidad de Cundinamarca 3

Figura 3- Señal moduladora de 10Hz.

Señal portadora:

Figura 7- Señal modulada FM.

Figura 4- bloque de constantes señal portadora de 100Hz.

Teniendo las dos señales de entrada se procede a realizar la

modulación, para esto se tienen la suma de la frecuencia
portadora con la frecuencia mensaje (moduladora) teniendo en
cuenta la sensibilidad del sistema, posteriormente la
modulación FM requiere una integración para que sea
considerada como tal, se añade otra ganancia y se adiciona una
función coseno que nos permitirá modular allí la señal,
finalmente añadimos otra ganancia para definir la amplitud
que tendrá la señal portadora, obteniendo el siguiente
diagrama de bloques: Figura 8- Señal analizador de espectro.

En el analizador de espectro de la figura 8 se pueden observar

Figura 6- Diagrama de bloque modulación FM.
En la figura 6 se puede ver el diagrama de bloques propuesto
para el proceso de modulacion donde al final se tiene un
analizador de espectro y un osciloscopio para visualizar los
resultados.
el espectro de la señal modulada en FM en el que visualizamos
la potencia en el dominio de la frecuencia, donde su frecuencia
central esta resaltada con una regla enumerada con 1, se
evidencia que la frecuencia en ese punto es de 100Hz puesto
que, la frecuencia central debe ser la misma que la frecuencia
portadora, y en la regla resaltada con número 2, resalta una de
las bandas laterales que tendrá una frecuencia de 110Hz, para
saber si estos valores coinciden con la frecuencia de la señal
moduladora se hace el siguiente análisis:
Para saber la frecuencia de la señal moduladora a partir del
analizador de espectro se entiende que es igual a la distancia
de la frecuencia central (portadora) a cada una de las bandas, o
tomando el valor de la frecuencia central que sumándola con
la frecuencia modula establecida, deba darnos como resultado
cada banda lateral, como se comprueba a continuación:
 Comunicaciones Analogas – Universidad de Cundinamarca
110Hz – 100Hz = 10Hz  Distancia entre una de las bandas
lateral derecha a la frecuencia central, dando como resultado
la frecuencia moduladora.
100Hz + 10Hz = 110Hz  Frecuencia primera banda lateral
derecha.
Se puede realizar el mismo analisis con las bandas laterales
izquierdas, pero en este caso, se resta la frecuencia
moduladora a la frecuencia central de la siguiente manera:
100Hz – 10Hz = 90Hz Frecuencia primera banda lateral
izquierda
100Hz – 2(10Hz) = 80Hz  Frecuencia segunda banda
lateral izquierda
Estos datos también los podemos verificar por medio de las
herramientas del analizador de espectros, obteniendo los
siguientes resultados:
Figura 9- Frecuencia central y banda lateral derecha.
En la figura 9 se puede visualizar en las mediciones de
frecuencia central y la frecuencia de una de las bandas
laterales derecha.
Figura 10- Frecuencia central y banda lateral izquierda.
4
En la figura 10 se puede visualizar en las mediciones de
frecuencia central y la frecuencia de una de las bandas
laterales izquierda, comprobando así el analisis anterior.
También podemos visualizar por medio del analizador de
espectro que tenemos un SPAN de 976mHz.
Ahora por medio de las tablas de Bessel podemos hallar el
índice de modulación de nuestro espectro de la siguiente
manera:
Figura 11- Tabla de Bessel
Por medio de la tabla de Bessel podemos observar
que, en el espectro, el índice de modulación es de 5.0,
puesto que al comparar este con nuestro espectro
podemos observar: En el espectro se observan más o
menos 9 bandas laterales, por otro lado se puede
analizar que la potadora es pequeña, seguido del
primer armónico mas grande, el segundo armónico es
mucho mas pequeño que la portadora, y el tercer y
cuarto armónico tiene un valor similar al primer
armónico que acompaña la portadora, al comparar
este analisis del espectro con la tabla planteada por
Bessel se corrobora que:
Índice modulación = 5.0
Para la desviación de frecuencia del espectro se
puede calcular de la siguiente manera:
 desviación de frecuencia
Para el ancho de banda según Carson tenemos:
 ancho de banda
 Comunicaciones Analogas – Universidad de Cundinamarca 5

Por último, se realiza el proceso de demodulación, utilizando REFERENCIAS

como base un circuito demodulador PLL de fase cerrada, lo
demodulamos por medio de un oscilador controlado por
voltaje y un multiplicador de frecuencia el cual se encargará
de obtener lo niveles de referencia con respecto a la señal que
se está demodulando, obteniendo el siguiente diagrama de
bloques:
[1] Anonimo, Textos Cientificos.com {En linea}. Disponible en:
(https://www.textoscientificos.com/redes/modulacion/frecuencia)
[2] PERNA, Jose, Modulación y desmodulación en frecuencia {En linea}.
Disponible en: (https://biblioteca.utb.edu.co/notas/tesis/0062312.pdf)

Figura 12- Diagrama de bloques demodulación.

Figura 13- Demodulación de señal FM

V. CONCLUSIONES

 La modulación de Fm consiste en variar la frecuencia

de la onda portadora de acuerdo con la intensidad de
la onda de información.
 En la modulación de Fm se tiene en cuenta el índice
de modulación para determinar las bandas laterales
que están tendrá determinado por la tabla de Bessel.
 El ruido o interferencias alteradas por la amplitud de
la onda, no afecta a la información transmitida en FM
 Al usar modulación FM, permite trabajar en
frecuencias muy altas.
 La frecuencia de la onda de información debe ser
menor a la frecuencia de la onda portadora.
