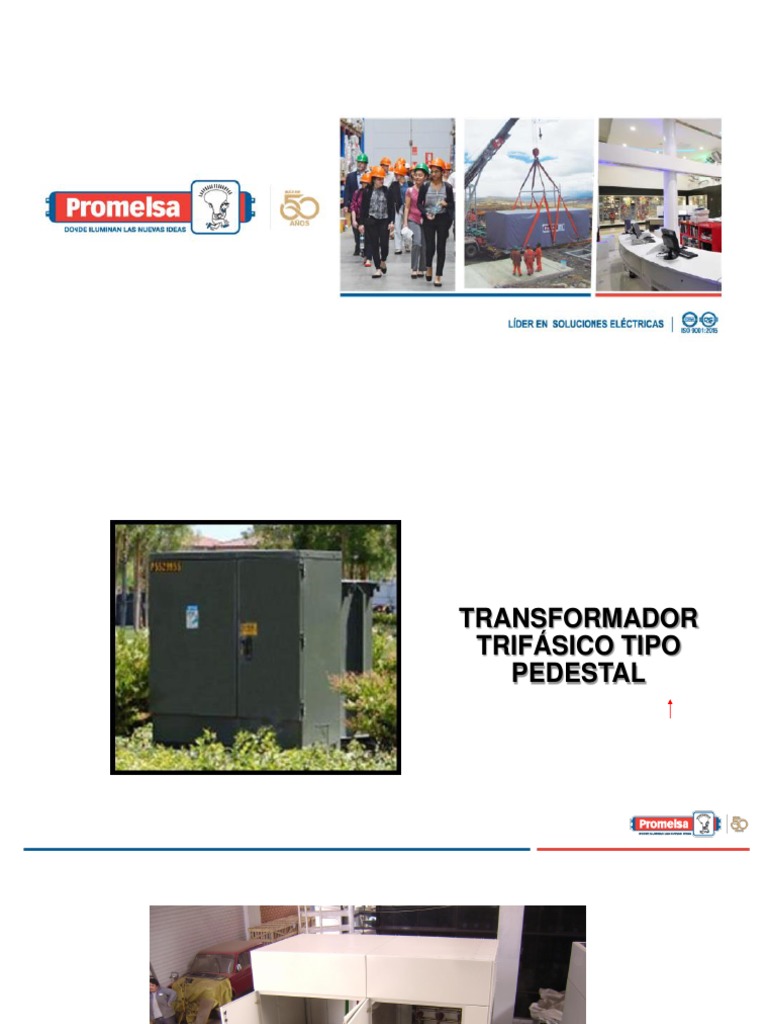

TRANSFORMADOR
TRIFÁSICO TIPO
PEDESTAL
1.- LLEGADA, control y 2.- TRANSFORMACIÓN, 3.- BAJA TENSIÓN, (tablero
protección (seccionador (transformador trifásico en de distribución BT)
de potencia) aceite)
1.- LLEGADA, control y
protección (Cut Out)
2.- TRANSFORMACIÓN,
(transformador trifásico en
aceite)
3.- BAJA TENSIÓN, (tablero
de distribución BT)
1.- LLEGADA, control y 2.- TRANSFORMACIÓN, 3.- BAJA TENSIÓN, (tablero
protección (seccionador (transformador trifásico de distribución BT)
de potencia) en aceite)
¿ Qué es un transformador tipo pedestal ?
Transformador Compacto
Subestación Pedestal
El Transformador Pedestal permite su instalación en lugares donde exista circulación de personas y/o
donde el reducido espacio impida el montaje de una Subestación Convencional de uso interior o
exterior, es aplicable a sistemas de distribución , generalmente utilizados en zonas residenciales,
ciudades, desarrollos turísticos, centros comerciales, hoteles.
Características generales
Está conformada por una cabina
metálica, integrada por un módulo
donde se encuentra el tanque del
Transformador y otro módulo
donde se encuentran los terminales
para las conexiones, este último
módulo se divide en dos
compartimientos separados de
media y de baja tensión.
Características sobresalientes:
• Frente muerto.
• Mantenimiento mínimo por
contaminación.
• Constituye toda una subestación
completa.
• Autoprotegido.
Partes del Transformador Tipo Pedestal
Internamente…
Vistas del Transformador Tipo Pedestal
Vistas del Transformador Tipo Pedestal
TRANSFORMADORES PEDESTALES – SOUTHERN PERU
Sistema de conexión
RADIAL ANILLO
El circuito de media tensión culmina Los terminales de alimentación
en los terminales del transformador primaria son seis aisladores o mas con
alimentado, por lo tanto esta un seccionador de 4 posiciones, de tal
disposición lleva 3 aisladores en el lado manera que permitan que la red
de media tensión y un seccionador de primaria continúe para alimentar
2 posiciones. otros transformadores o cargas.
Tipo Radial Tipo Anillo
Operación del seccionador de 4 posiciones
Principales elementos del Transf. Pedestal
El seccionador se encuentra dentro del tanque,
operable solo con pértiga de gancho retráctil
Los portafusibles permiten el fácil reemplazo
de los fusibles limitadores de intensidad en
tubo seco Dry Well o de los fusibles de
expulsión Bay-O-Net, que se alojan en su
extremo interior, los portafusibles están
fijados en la parte frontal del Transformador.
Los fusibles limitadores de corriente se alojan
en los portafusibles Dry Well o Bay-O-Net,
constan de un tubo de teflón con filamento
interno y terminales de bronce plateado.
Conexión en Media Tensión - ANSI
ELBOW BUSHING INSERT BUSHING WELL
(Conector codo)
Estos conectores Adosada en la parte
El conector tipo codo sirven de interfase lateral del Tanque y
permite acoplar el para realizar la posee un alojamiento
cable de acometida conexión entre el en el que se inserta el
de media tensión aislador tipo pozo conector interfase
con el aislador con el conector Bushing Insert para
conector interfase tipo codo luego conectarse a éste
Bushing Insert. premoldeado. el terminal tipo codo
premoldeado.
Conexión en Media Tensión - IEC
CONECTOR ENCHUFABLE
TIPO CODO AISLADOR DE RESINA MT
Estos conectores sirven de Aislador de resina dotada de
interfase para realizar la interface de acoplamiento para
conexión entre el aislador tipo conector enchufable tipo codo o
pozo con el conector tipo codo recto, uso en transformadores
premoldeado. hasta 24kV, 250 Amp.
Anillo para
operación/jalado
Punto de prueba Información
eléctrica
Ojillo para conexión
a tierra
Intercambiabilidad entre marcas
– Codos del fabricante X e Insertos del fabricante Y y
codos del fabricante Y e Insertos del fabricante X
Conexión correcta
Instalación Instalación
Inadecuada Adecuada
Instalación del Transformador Tipo Pedestal
Consideraciones en la instalación
➢ La instalación debe realizarse en un sitio de fácil acceso que garantice el ingreso y retiro
del transformador mediante grúa o montacarga.
➢ El transformador será instalado en un lugar o área suficiente que permita la apertura de
puertas del gabinete.
➢ La instalación de la subestación deberá cumplir con lo establecido en el Código Nacional
de Electricidad (distancias de seguridad, sistemas de puesta a tierra, señalizaciones, etc).
➢ El transformador se ubicara sobre una loza de concreto.
Consideraciones en la instalación
Consideraciones en la instalación
Ventajas de los Transformadores Tipo Pedestal
• Reducción al máximo del espacio para el suministro de energía eléctrica.
• Ensamble robusto y compacto con resistencia a los esfuerzos mecánicos y del medio ambiente.
• Operación sencilla de todos sus dispositivos
•Es ideal para los espacios reducidos dentro de su obra ya que al estar sumergidos todos sus componentes en el
líquido aislante se reducen considerablemente las distancias dieléctricas de las partes vivas.
• A prueba de actos vandálicos ya que cuenta con una cerradura especial.
• Fácil instalación, máxima seguridad debido a sus conectores de M.T. son del tipo enchufable, no dejando partes
vivas en M.T. expuestas al operador.
• Ideal para su instalación a la intemperie en zonas de transito de personas por su encerramiento total y
aislamiento externo.
• Por su diseño es estéticamente aceptable.
Sistema de protección Transf. Tipo Pedestal
Sistema de protección Tr Tipo Pedestal
DRY WELL
Sistema de protección Tr Tipo Pedestal
BAY O NET
Placa de características
Transformadores Tipo Pedestal instalados
Transformadores Tipo Pedestal instalados
Transformadores Tipo Pedestal instalados
Transformadores Tipo Pedestal instalados
Transformadores Tipo Pedestal instalados
Transformadores Tipo Pedestal instalados
Cuando el
transformador
esta cerca a zonas
de circulación
vehicular se debe
colocar barreras
de protección
Impacto ambiental
El transformador pedestal, se adapta a diseños urbanísticos.
➢ A diferencia de los transformadores de distribución que exponen sus partes vivas de
conexión, este equipo (frente muerto) garantiza que no existan zonas de contacto y
peligro por sus dos consideraciones : se emplean conectores enchufables en la conexión,
que envuelven completamente la zona de contacto y porque a su vez esta zona de
conexiones se encuentran encerradas en cabinas independientes.
➢ Los ingresos y salidas de la media y baja tensión es de forma subterránea, por lo que
visualmente no se apreciara conductor alguno.
➢ Su diseño cúbico exento de partes amorfas no generan un gran impacto visual en la
arquitectura de la zona urbanística donde se instale.
➢ Está la alternativa de emplear los transformadores de pedestal fluido ecológico FR3, que
por su composición vegetal no producirían alteraciones al medio ambiente, además que
presenta otras propiedades como mantenimiento mínimo, reduce al mínimo posibilidades
de incendio, etc.
Transformadores mimetizados
Transformadores mimetizados
Transformadores mimetizados
Transformadores mimetizados
Transformadores mimetizados
