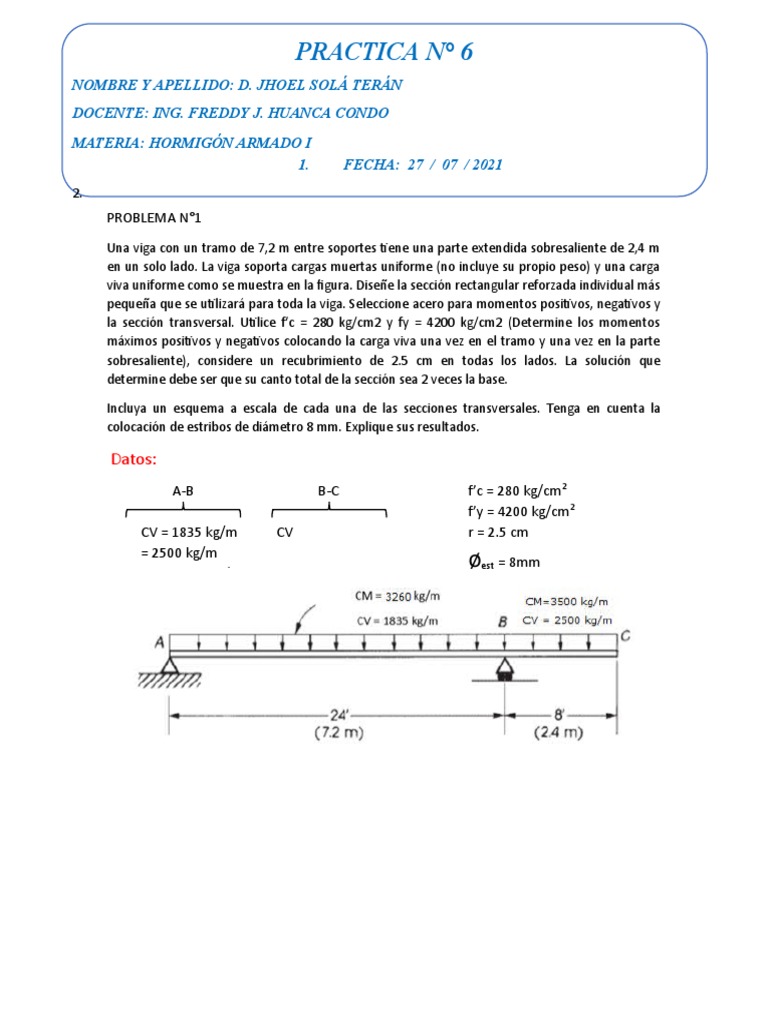

PRACTICA N° 6

NOMBRE Y APELLIDO: D. JHOEL SOLÁ TERÁN

DOCENTE: ING. FREDDY J. HUANCA CONDO
MATERIA: HORMIGÓN ARMADO I
1. FECHA: 27 / 07 / 2021
2.
PROBLEMA N°1
Una viga con un tramo de 7,2 m entre soportes tiene una parte extendida sobresaliente de 2,4 m
en un solo lado. La viga soporta cargas muertas uniforme (no incluye su propio peso) y una carga
viva uniforme como se muestra en la figura. Diseñe la sección rectangular reforzada individual más
pequeña que se utilizará para toda la viga. Seleccione acero para momentos positivos, negativos y
la sección transversal. Utilice f′c = 280 kg/cm2 y fy = 4200 kg/cm2 (Determine los momentos
máximos positivos y negativos colocando la carga viva una vez en el tramo y una vez en la parte
sobresaliente), considere un recubrimiento de 2.5 cm en todas los lados. La solución que
determine debe ser que su canto total de la sección sea 2 veces la base.

Incluya un esquema a escala de cada una de las secciones transversales. Tenga en cuenta la
colocación de estribos de diámetro 8 mm. Explique sus resultados.

Datos:
A-B B-C f’c = 280 kg/cm2
f’y = 4200 kg/cm2
CV = 1835 kg/m CV r = 2.5 cm
= 2500 kg/m
CM = 3260 kg/m CM
øest = 8mm
PROBLEMA N°2
Una viga rectangular simplemente reforzada debe diseñarse utilizando una altura efectiva
aproximadamente igual a 1.5 veces el ancho, para resistir una carga viva de servicio de 1500 lb/pie
adicionales a su propio peso en una luz simple de 7.5 m. Con fy = 4200 kg/cm2 y f’c = 290 kg/cm2 ,
determine las dimensiones requeridas en la sección de concreto b, d y h, y las barras de acero de
refuerzo para

(a) ρ = 0.40ρb
(b) ρ = ρmax

Incluya un esquema a escala de cada una de las secciones transversales. Tenga en cuenta la
colocación de estribos No. 3. Explique sus resultados.
PROBLEMA N°2
Una viga continua de concreto de dos luces iguales va a estar sostenida por tres muros de
mampostería espaciados 7.5 m entre centros. La viga debe sostener una carga viva de servicio de
2235 kg/m en el primer tramo y de 2750 en el segundo tramo, además de su propio peso. Deberá
utilizarse una sección transversal rectangular constante con h = 2b, pero el refuerzo tendrá que
variarse de acuerdo con lo que se requiera. Encuentre las dimensiones requeridas para la sección de
concreto y el refuerzo en todas las secciones críticas. Utilice estribos 8 mm, Incluya esquemas
dibujados a escala de todas las secciones transversales críticas. Utilice f`c = 300 kg/cm2 y f y = 4200
kg/cm2 ., utilice una cuantía del 80% de la cuantía máxima
