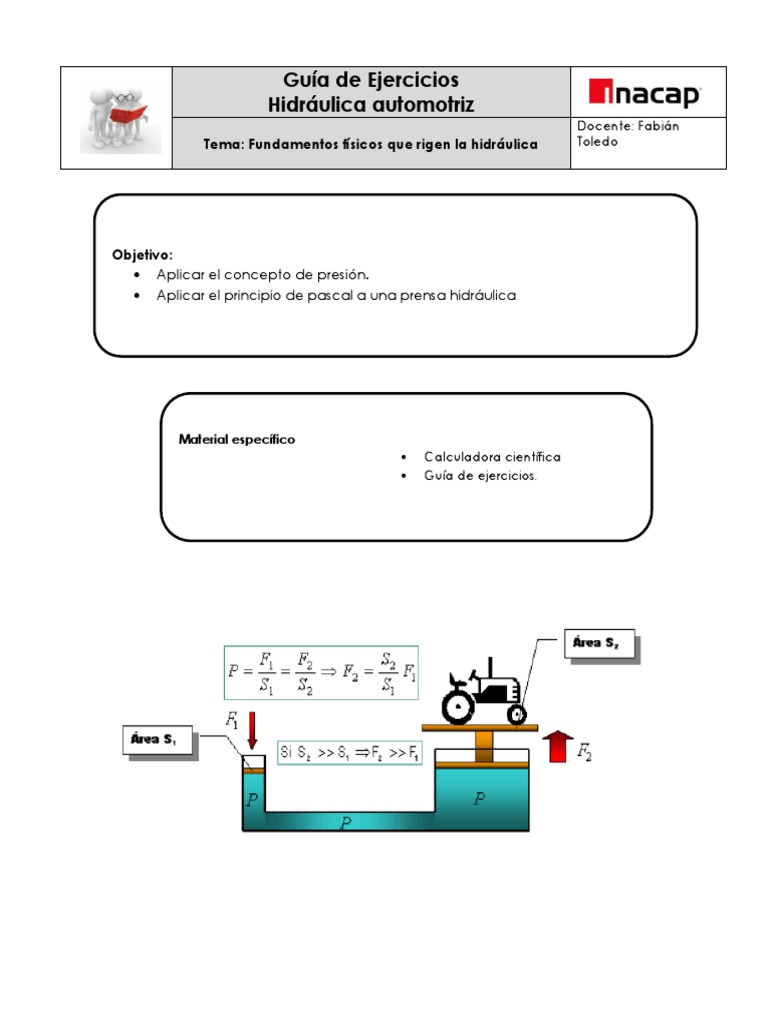

Guía de Ejercicios
Hidráulica automotriz
Docente: Fabián
Tema: Fundamentos físicos que rigen la hidráulica Toledo
Objetivo:
Aplicar el concepto de presión.
Aplicar el principio de pascal a una prensa hidráulica
Material específico
Calculadora científica
Guía de ejercicios.
ÁREA MECÁNICA
Hidráulica automotriz
Código: MPHA01
ITEM 1
Objetivos: Realizar transformaciones de unidades de presión en el sistema ISO 1000 y el sistema anglosajón
a) 23 [KPa] a bar =
𝐾𝑔𝑓
b) 2000 Psi a 𝑐𝑚2
=
c) 4 atm a [Pa] =
𝑙𝑏𝑓
d) 250 bar a 𝑝𝑙𝑔2
=
e) 35 [MPa] a Psi =
f) 10 mm de Hg a Plg de Hg. =
g) 2[KPa] a Plg. De Hg =
h) 40 bar a Psi =
i) 10 atm a [Pa] =
j) 200 [Pa] a Plg de Hg =
Página 2 de 10
ÁREA MECÁNICA
Hidráulica automotriz
Código: MPHA01
1.-Ejercicios de densidad
1.1.- En un trabajo de medio tiempo, un supervisor le pide traer del almacén una varilla cilíndrica de acero de 85,8
cm de longitud y 2,85 cm de diámetro. ¿Necesitara Ud. Un carrit0? (Para contestar calcule la masa de la varilla).
𝑔𝑟
Considere ρ acero = 7,85 .
𝑐𝑚3
1.2.- Una esfera uniforme de plomo y una de aluminio tienen la misma masa. ¿Qué relación hay entre el radio de
la esfera de aluminio y la esfera de plomo?
𝑔𝑟
ρ aluminio = 2,7 𝑐𝑚3.
𝑔𝑟
ρ plomo = 11,3 𝑐𝑚3.
2.-Presión
2.1.- Un cilindro metálico de 80 Kg. 2.0 metros de longitud y un área de 25 𝑐𝑚2 en cada base. Si una de sus bases
está en contacto con el piso, ¿Qué presión ejerce el cilindro sobre el suelo? Res: 313,6 [KPa]
2.2.- La presión atmosférica tiene un valor aproximado de 101325 [Pa] ¿Que fuerza ejerce el aire confinado en
una habitación sobre una ventana de 40 cm x 80 cm? Res: 32424 N
2.3.- Una piscina tiene dimensiones 30m x 10m x 3m (Largo x ancho x alto). Calcule: La presión Total en el
fondo de la piscina y la fuerza total que actúa sobre él. Res. 130725 [Pa]; 39210000 N
2.4.- ¿Cuál es la presión absoluta a 1m y a 10 m de profundidad desde la superficie del mar, sabiendo que la
𝑘𝑔
densidad del agua de mar es 1030 3. Considere que el valor de la presión atmosférica es de 101325 [Pa]
𝑚
Res: 111419 [Pa]; 202265 [Pa].
Página 3 de 10
ÁREA MECÁNICA
Hidráulica automotriz
Código: MPHA01
2.5.- Determine las siguientes presiones en bar Fig. 1.
a) Calcule la presión de la columna en el plano C-C. Si hc = 2m y el liquido del recipiente es agua.
Res: 0,196 bar.
b) Calcule la presión de la columna en el plano C-C. Si hc = 5m y el liquido del recipiente es alcohol.
Res: 0,4165 bar.
k) Calcule la diferencia de presiones entre el plano C-C y el plano B-B. Si hb = 7 m, hc = 1,5 m y el liquido
es agua. Res: 0,539 bar.
l) Calcule la presión absoluta en B-B asumiendo que la capa superior hc es petróleo y la inferior hb – hc es
agua. hb = 7m y hc = 2,5 m. Res: 1,7115 bar.
P. atm = 101325 [Pa]
𝐾𝑔
Densidad del agua: 1000 𝑚3
𝑘𝑔
Densidad del alcohol: 810 𝑚3
𝑘𝑔
Densidad del petróleo: 850 𝑚3
Fig. 1
2.6.- Un cilindro alto con área en la base de 12 𝑐𝑚2 se llenó parcialmente con mercurio hasta una altura de 5 cm.
Se vierte lentamente agua sobre el mercurio (inmiscibles) ¿Que volumen de agua deberá añadirse para aumentar
𝑔𝑟 𝑔𝑟
al doble la presión manométrica en la base del cilindro? 𝜌 Mercurio = 13,6 𝑐𝑚3 ; 𝜌 agua = 1 𝑐𝑚3. Considera
[Link] 101325 [Pa]. Res: 816 𝐜𝐦𝟑
2.7.- Un cortocircuito deja sin electricidad a un submarino que está a 30 metros de profundidad bajo la superficie
del mar. Para escapar, la tripulación debe empujar hacia afuera una escotilla en el fondo que tiene un área de 0,75
𝑐𝑚2 y pesa 300 Newton. Si la presión interior es de 1 atm. ¿Que fuerza hacia abajo se debe ejercer sobre la
escotilla para abrirla? Res: 220200 N.
Página 4 de 10
ÁREA MECÁNICA
Hidráulica automotriz
Código: MPHA01
3.-Prensa hidráulica y principio de Pascal
3.1 Un recipiente (Fig. 2) cerrado contiene un líquido incompresible (Prensa Hidráulica) y consta de dos pistones:
Uno pequeño de 1 𝑐𝑚2 (A2) y el otro de 100 𝑐𝑚2 (A1) de área. Cuando se aplica una fuerza de 100 N (F2)
Hacia abajo sobre el pistón pequeño ¿Cuánta masa puede levantar el pistón grande (F1)? (Res: 1020 Kg).
Fig. 2
3.2.1.- Una prensa Hidráulica tiene dos pistones cilíndricos de 30 𝑐𝑚2 y 70 𝑐𝑚2 . La intensidad de la fuerza
Transmitida al pistón mayor, cuándo se aplica al menor una fuerza de 600 (N) de intensidad es
a) 1200 N
b) 1400 N
c) 1600 N
d) 2100 N
e) 2400 N
3.2.2.- Y el desplazamiento en centímetros del embolo mayor, cuando el menor se desplaza 3,5 cm, es de:
a) 0,5 cm
b) 1 cm
c) 1,5 cm
d) 2 cm
e) 3,5 cm
3.3.- Se desea levantar con un gato hidráulico un automóvil de 400 Kgf, cuyos pistones son de 5 cm y 10 cm de
Diámetro respectivamente, Calcular:
a) La fuerza mínima que se debe aplicar en pistón más pequeño para realizar dicho trabajo (Res: 100 Kgf)
b) El desplazamiento del embolo mayor cuando el menor se desplaza 20 cm. (Res: 5 cm)
c) Los bombeos necesarios para levantar el vehículo 80cm. (Res: 16)
d) La presión del sistema en bar. (Res: 5 bar aprox.)
Página 5 de 10
ÁREA MECÁNICA
Hidráulica automotriz
Código: MPHA01
3.4.- El pistón F1 (Fig. 3) ejerce una fuerza de 10 Kgf y el diámetro del cilindro es de 14 cm. El cilindro 2 tiene
un diámetro de 25 cm. El recorrido del pistón 1 es de 20 cm. Calcule:
a) La fuerza F2 en Kgf. (Res: 31,88 Kgf).
b) Calcule el recorrido del pistón 2. (Res: 6,27 cm).
Fig. 3
3.5.- Se necesita generar en el pistón 2 una fuerza de 80 Kgf y que este pistón tenga un recorrido de 4cm. El
cilindro 1 tiene un diámetro de 3 cm. Y él ejerce una presión 2 bar. Calcule:
a) El diámetro del cilindro 2. (Res: 7 cm aprox.)
𝒌𝒈𝒇
b) La presión ejercida. (Res: 2 𝒄𝒎𝟐)
c) El recorrido del pistón 1 (Res: 22 cm aprox.)
3.6.- Se tiene una gata hidráulica (Fig. 4) con un pistón A de 2 cm de diámetro y 10 cm de recorrido el cual aplica
𝑘𝑔
una fuerza de 15 Kgf para tratar de levantar un prisma de fierro 0,125 𝑚3 de volumen y densidad de 8900 𝑚3 que
descansa sobre el pistón B de 6 cm. De diámetro.
a) ¿Puede el pistón B levantar el prisma?
b) ¿Qué altura levanta el pistón B en cada accionamiento provocado por el pistón A?
Fig. 4
Página 6 de 10
ÁREA MECÁNICA
Hidráulica automotriz
Código: MPHA01
3.7.- Como se muestra en la fig. 5, un pistón cargado confinado a un fluido de densidad ρ en un recipiente
cerrado. El peso combinado del pistón y la carga es de 200 N, y el área de la sección transversal del pistón es A =
8 𝑐𝑚2 . Calcule la presión Total (Presión absoluta) en el punto B si el fluido es mercurio y h = 25 cm. (𝜌ℎ𝑔 =
𝑘𝑔
13600 𝑚3). ¿Cuál sería la lectura en un manómetro colocado en el punto B? Res: 384645 [Pa]; 283320 [Pa]
Fig. 5
3.8.- Para el sistema que se muestra en la fig. 6, el cilindro L de la izquierda tiene una masa de 600 kg y un área de
sección transversal de 800 𝑐𝑚2 . El pistón S de la derecha tiene un área en su sección transversal de 25 𝑐𝑚2 y el
𝑔𝑟
peso despreciable. Si el dispositivo se llena con aceite (ρ = 0,78 𝑐𝑚3 ). Calcule la fuerza F que se requiere para
mantener al sistema en equilibrio. (Res: 31 N)
Fig. 6
Página 7 de 10
ÁREA MECÁNICA
Hidráulica automotriz
Código: MPHA01
Aplicaciones hidráulicas
1.- Sobre un cilindro actúa una presión de 100 bar; la superficie efectiva el émbolo es de 78,5 cm², ¿cuál es su
fuerza máxima en N? ¿Cuál es el diámetro del cilindro en mm?
Fuerza máxima en Newton =
Diámetro del cilindro en milímetros =
Descripción de la imagen: Se muestra la imagen de un cilindro hidráulico colocado en posición horizontal.
2.- Una plataforma deberá elevar una carga de 13000 N y el sistema hidráulico correspondiente tiene 75 bar, ¿qué
tamaño debe tener la superficie AK del émbolo como mínimo?
AK (dos decimales en centímetros cuadrados) =
Descripción de la imagen: Se muestra la imagen de un
cilindro hidráulico colocado en posición vertical hacia
arriba. Tiene una carga de 1300 N y una presión de 75 bar.
Página 8 de 10
ÁREA MECÁNICA
Hidráulica automotriz
Código: MPHA01
3 . - D esar r ol l e
a) Con los datos que se ven en el dibujo, ¿Cuánto vale la fuerza F1 en N?
Pasos a realizar:
1.- Calcula la presión en bar generada dentro del recinto
2.- Con esta presión, ¿cuánto vale la fuerza F1 en N?
b.- En el apartado a la fuerza sale demasiado grande, si queremos elevar la masa con una fuerza de 100 N,
¿cuánto debería ser la superficie A2?
Pasos a realizar:
1.- Calcula la presión que generaría esa fuerza en bar
2.- ¿Con esta presión la superficie en cm² sería?
Descripción de la imagen: Se muestra la imagen de un recinto cerrado accionado por una palanca. La superficie
mayor tiene una superficie de 1200 cm² y la menor de 40 cm². Se pide el valor de la fuerza necesario para elevar
1500 Kg.
Página 9 de 10
ÁREA MECÁNICA
Hidráulica automotriz
Código: MPHA01
Bibliografía:
[Link] . Principios matemáticos de la hidráulica.
Bueche, Frederick J., and Hecht, Eugene. Física general (10a. ed.). Madrid, ES: McGraw-Hill España, 2009.
