02.01.

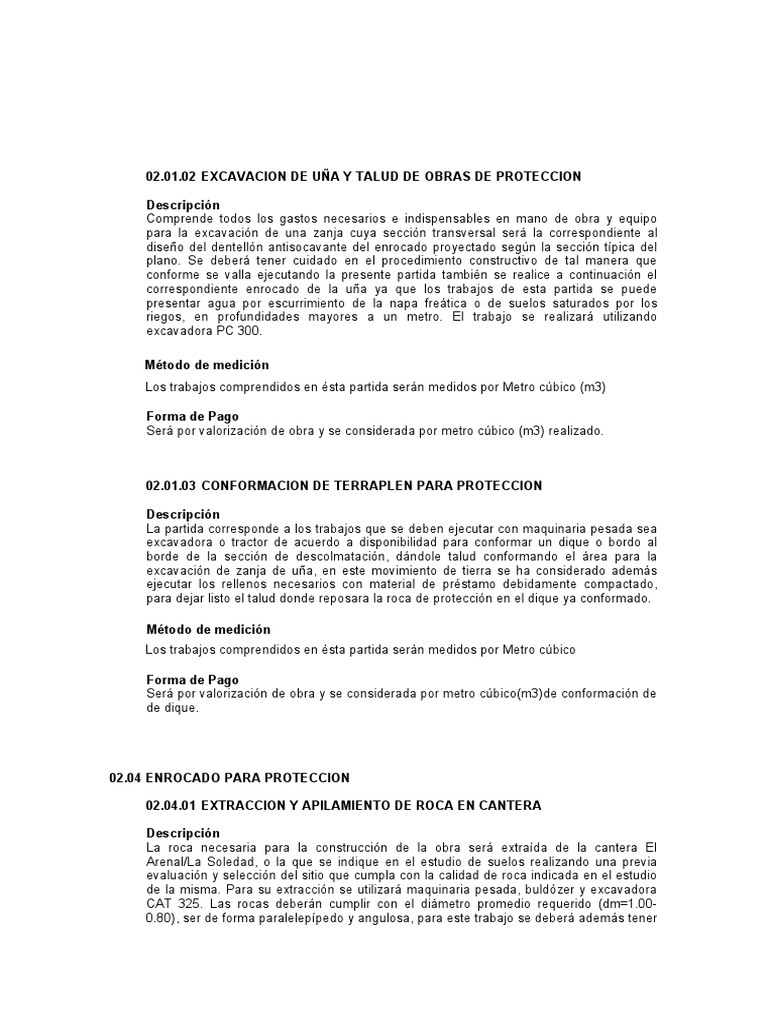

02 EXCAVACION DE UÑA Y TALUD DE OBRAS DE PROTECCION
Descripción
Comprende todos los gastos necesarios e indispensables en mano de obra y equipo
para la excavación de una zanja cuya sección transversal será la correspondiente al
diseño del dentellón antisocavante del enrocado proyectado según la sección típica del
plano. Se deberá tener cuidado en el procedimiento constructivo de tal manera que
conforme se valla ejecutando la presente partida también se realice a continuación el
correspondiente enrocado de la uña ya que los trabajos de esta partida se puede
presentar agua por escurrimiento de la napa freática o de suelos saturados por los
riegos, en profundidades mayores a un metro. El trabajo se realizará utilizando
excavadora PC 300.
Método de medición
Los trabajos comprendidos en ésta partida serán medidos por Metro cúbico (m3)
Forma de Pago
Será por valorización de obra y se considerada por metro cúbico (m3) realizado.
02.01.03 CONFORMACION DE TERRAPLEN PARA PROTECCION
Descripción
La partida corresponde a los trabajos que se deben ejecutar con maquinaria pesada sea
excavadora o tractor de acuerdo a disponibilidad para conformar un dique o bordo al
borde de la sección de descolmatación, dándole talud conformando el área para la
excavación de zanja de uña, en este movimiento de tierra se ha considerado además
ejecutar los rellenos necesarios con material de préstamo debidamente compactado,
para dejar listo el talud donde reposara la roca de protección en el dique ya conformado.
Método de medición
Los trabajos comprendidos en ésta partida serán medidos por Metro cúbico
Forma de Pago
Será por valorización de obra y se considerada por metro cúbico(m3)de conformación de
de dique.
02.04 ENROCADO PARA PROTECCION
02.04.01 EXTRACCION Y APILAMIENTO DE ROCA EN CANTERA
Descripción
La roca necesaria para la construcción de la obra será extraída de la cantera El
Arenal/La Soledad, o la que se indique en el estudio de suelos realizando una previa
evaluación y selección del sitio que cumpla con la calidad de roca indicada en el estudio
de la misma. Para su extracción se utilizará maquinaria pesada, buldózer y excavadora
CAT 325. Las rocas deberán cumplir con el diámetro promedio requerido (dm=1.00-
0.80), ser de forma paralelepípedo y angulosa, para este trabajo se deberá además tener
en cuenta que con la excavadora considerada en esta partida se hará la selección de la
roca tener cuidado en seleccionar rocas que tengan los tamaños y requerimientos de
obra.
La roca procederá de la cantera de El Arenal/La Soledad o de otra autorizada por el
Supervisor y se instruirá sobre las características mínimas de calidad de la roca. El
supervisor inspeccionará y autorizará el pago correspondiente al suministro de roca.
Granulometría
Los enrocados deberán contener fragmentos de roca con tamaños variables entre 1.0 y
0.80 m, dependiendo de su espesor y con una granulometría tal que, a través de una
inspección conjunta entre el Supervisor y el Residente, se observe una buena
distribución de los tamaños, a fin de obtener una superficie final del enrocado con
mínimo de vacíos.
Resistencia
El material que se utilice para enrocado deberá consistir de granos sólidos y no
deleznable o fragmentos rocosos resistentes a la abrasión de grado “A”, según se
determina por el “Ensayo de Los Ángeles”, es decir con menos del 40 % de pérdida de
peso después de 500 revoluciones y una pérdida no mayor del 10 % por sulfato de sodio
Método de medición
Los trabajos comprendidos en ésta partida serán medidos por Metro cúbico (m3)
Forma de Pago
Será por valorización de obra y se considerada por metro cúbico realizado(m3)
02.04.02 CARGUIO Y TRANSPORTE DE ROCA
Descripción
Para realizar el carguío de la roca esta será seleccionada, desplazada y acumulada en
un campo de explanada, siempre debe haber material listo para el carguío. Para la
operación de cargar la roca hacia las unidades de transporte se utilizará un
EXCAVADOR CAT 325 BL. Se debe tener cuidado en el tiempo que se demora en
cargar un volquete, programar este trabajo a fin de evitar paros innecesarios que
repercuten en el costo de la obra.
Para el traslado de la roca desde la cantera al sitio de obra. Se tendrá un estricto control
del tiempo de viaje de las unidades de transporte por ser la actividad que representa el
mayor costo de la obra, tratando de ejecutarla con la mayor eficiencia posible. Se
utilizará equipo pesado de cuatro volquetes con capacidad de carga de 12Tn. Se estima
que las velocidades de viaje serán de 30Km en promedio. El material será depositado en
la cancha cerca al dique en construcción.
Método de medición
Los trabajos comprendidos en ésta partida serán medidos por Metro cúbico
Forma de Pago
Será por valorización de obra y se considerada por metro cúbico realizado. (m3)
02.04.03 ACOMODO DE ROCA
Descripción
Esta partida comprende primeramente en el llenado de la uña de estabilización con roca
se hará por vía paralela a la excavación de uña para poder lograr una buena distribución
del material, mayormente la roca de mayor diámetro abajo y rocas de menores en los
espacios vacíos. El revestimiento del cuerpo del dique se ejecutará posteriormente al
llenado de la uña de estabilidad, desde el pie del talud elevando el prisma con el
acomodo y entrabado de las rocas hasta llegar a una altura de diseño como se indica en
los planos respectivos. Este trabajo se realizará utilizando excavadora.
Los enrocados serán utilizados en los lugares indicados en los planos de diseño, con la
finalidad de conformación del cuerpo del dique.
Para la ejecución de esta partida la especialidad del operador es colocar la roca en forma
entrabada y llevar el nivel del talud correspondiente e indicado, con el apoyo del personal
involucrado en la partida.
Método de medición
Los trabajos comprendidos en ésta partida serán medidos por Metro cúbico
Forma de Pago
Será por valorización de obra y se considerada por metro cúbico (m3) realizado.
