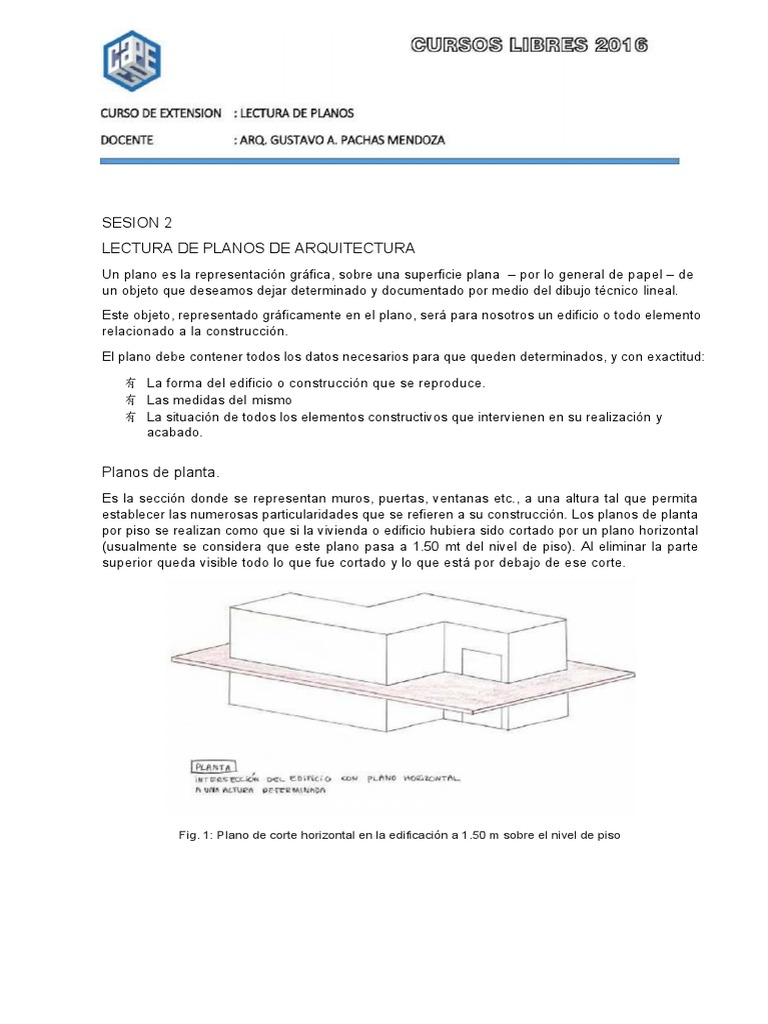

SESION 2
LECTURA DE PLANOS DE ARQUITECTURA
Un plano es la representación gráfica, sobre una superficie plana – por lo general de papel – de
un objeto que deseamos dejar determinado y documentado por medio del dibujo técnico lineal.
Este objeto, representado gráficamente en el plano, será para nosotros un edificio o todo elemento
relacionado a la construcción.
El plano debe contener todos los datos necesarios para que queden determinados, y con exactitud:
La forma del edificio o construcción que se reproduce.
Las medidas del mismo
La situación de todos los elementos constructivos que intervienen en su realización y
acabado.
Planos de planta.
Es la sección donde se representan muros, puertas, ventanas etc., a una altura tal que permita
establecer las numerosas particularidades que se refieren a su construcción. Los planos de planta
por piso se realizan como que si la vivienda o edificio hubiera sido cortado por un plano horizontal
(usualmente se considera que este plano pasa a 1.50 mt del nivel de piso). Al eliminar la parte
superior queda visible todo lo que fue cortado y lo que está por debajo de ese corte.
Fig. 1: Plano de corte horizontal en la edificación a 1.50 m sobre el nivel de piso
Fig. 2 Seccionada la edificación la visualización del plano de planta de Arquitectura, corresponde a los
muros, puertas y ventanas de la edificación.
PLANTA ARQUITECTÓNICA ACOTADA DEL EDIFICIO. Escala 1/100, 1/75, 1/50.
Este plano debe de contener lo siguiente:
El plano completo que estará constituido por los ítems descritos a continuación, partiremos del
plano general hacia el particular.
1. Planta del edificio con sus ejes y cotas entre ejes.
2. Mobiliario.
3. Accesorios con que contara el edificio.
4. Niveles de piso terminado.
[Link] de los espacios.
[Link]ía, si es necesaria para describir el mobiliario a utilizar en el diseño.
7. Indicar secciones longitudinales y transversales.
[Link] las elevaciones.
[Link] de todos los elementos, como ser: puertas, ventanas, columnas, castillos,
boquetes, etc.
10. Especificaciones generales o particulares, y notas importantes: estas serán
para aclarar cualquier duda o confusión que pueda presentarse en algún
concepto de diseño o elemento utilizado en el diseño.
El dimensionamiento o acotado de los planos de planta se realizan con medidas
terminadas o finales. Los planos de planta se realizan por lo general a escala 1/50.
Fig 3. Ejemplo de Planta de Arquitectura, resultante y acotada
Plano de Techos
Es aquel donde se muestra los niveles y conformación de la edificación en su último nivel.
Fig 4 Planta de techo o azotea.
SIMBOLOGIA ARQUITECTONICA
LECTURA DE PLANOS DE PLANTA
MUROS
Para la representación de muros de albañilería, debemos tomar en cuenta las dimensiones del
ladrillo y su forma de asentado (colocación) en el muro. Asimismo dentro del lenguaje de
construcción las caras de un ladrillo se denominan soga, cabeza y canto
CABEZA : LADO DE 13 cm
SOGA : LADO DE 24 cm
CANTO : LADO DE 9 cm
Fig 5 lados de un ladrillo KK tipo IV
Según su asentado, los muros se denominan de soga, cabeza y canto.
Fig. 6 Muro de soga, cabeza y canto
Para efectos de la simbología los muros tendrán una dimensión referencial, ya que en el plano de
arquitectura las dimensiones representadas incluyen acabados, en el caso de un muro se debe
considerar en sus dimensiones del espesor del muro el tarrajeo de 1.5 cm de espesor.
MURO DE CABEZA : ESPESOR DE 25 cm.
MURO DE SOGA : ESPESOR DE 15 cm.
MURO DE CANTO : ESPESOR DE 10 cm.
VANOS
¿Qué es un vano? – la definición exacta podría ser, sinónimo de “nada” o “vacío” . Para la
edificación se define como espacio vacío dedicado o que se deja en la construcción de muros
para la colocación de carpintería de puertas y/o ventanas o para este uso específico. Hay que
redundar en este hecho, que el vano sirve para la colocación de carpintería de puerta y/o ventana.
Cuando el vano no tiene carpintería se le denomina de otra forma, por ejemplo “apertura en el
muro”.
La presencia de puertas y ventanas, nos permite definir dos términos más, uno es el “alfeizar” que
se refiere a la distancia comprendida entre el nivel de piso interior y la parte más baja de la ventana
(las puertas no tienen alfeizar); y la de “dintel”, que es la distancia entre la parte superior del vano y
la parte baja de la losa de techo.
Hay que dejar en claro que, por lo general, tanto el alfeizar y el dintel no son solo medidas sino
también son elementos constituidos de albañilería.
Fig. 7 Concepto de “vano” en la edificación
Ahora entre los vanos, tenemos el caso de que las ventanas deben diferenciarse en dos tipos,
que se definen por el hecho de que el plano de corte virtual que pasa a 1.50 m sobre el nivel, así lo
hace.
Estas se definen en dos tipos:
Ventanas Bajas, aquellas cuyo alfeizar es menor a 1.50 m.
Ventanas Altas, aquellas cuyo alfeizar es mayor a 1.50 m.
Fig 8. Tipos de ventanas, bajas y altas
Con estos conceptos podemos definir algunos elementos de simbología básica de lectura de
planos de planta:
[Link]ún su espesor, dos líneas paralelas representan o bien un muro de cabeza
(espesor 25 cm), o de soga (espesor de 15cm) o de canto (espesor de 10cm).
Fig.9 Simbología de muros según su espesor
[Link]ún su énfasis,
Líneas segmentadas representan la proyección de un elemento que se
encuentra a una altura mayor a 1.50 m sobre el nivel de piso interior
(ejemplo: una viga son dos líneas segmentadas paralelas de espesor
similar a los de muros)
Cualquier línea delgada (ejemplo línea de gradas), dos líneas paralelas (un
muro) o grupo de líneas (texturas) representan en general elementos que
se sitúan a una altura menor a 1.50 m.
Dos líneas trazadas con un grosor mayor, representan un muro (de
cualquier espesor) de una altura mayor a 1.50 m
Dos líneas de un grosor intermedio, representan muros (de cualquier
espesor) de una altura mayor a 1.50 m, pero que no tienen o no llegan a un
techo.
Fig. 10 Simbología, según énfasis, representan elementos específicos de la edificación
[Link]ún la presencia de vanos, ventanas, se interrumpe el trazo del muro para
representar el vacío o vano para ventana, pero en planta se debe diferenciar
claramente su condición de ventana baja (líneas delgadas y continuas) o alta
(líneas delgadas pero segmentadas).
Fig 11. Tipos de ventanas, bajas y altas – en planta
[Link]ún la presencia de vanos, puertas, se interrumpe el trazo del muro para
representar el vacío o vano para puerta, pero en planta se debe diferenciar
claramente su forma de apertura de la puerta, ya sea por su mecanismo
(bisagras, corredizas o de sistema vaivén) y/o recorrido de la puerta (apertura a
90º o a 180º, etc). Es frecuente encontrar en la simbología de puertas 2 líneas
segmentadas que dan cierta continuidad al muro, pero que en realidad
representan la presencia de un dintel.
Casos singulares también se deben representar, como puertas de garaje, tiendas,
etc.
Fig 12. Tipos de puertas – en planta
Con el trazo de muros podemos determinar, sobre la forma geométrica que representa el terreno,
la ubicación o distribución de ambientes, los accesos (mediante la colocación de puertas) y su
adecuada iluminación y/o ventilación, según la colocación de ventanas y su correspondencia para
cada ambiente (ventanas altas en baños, por ejemplo).
Tendríamos una imagen de este tipo:
Fig. 13 Plano de planta – definidos muros, ambientes, puertas, ventanas
El plano así no entiende, entonces necesitamos complementarlo con lo básico que es medidas,
dimensionamiento o acotado; textos explicativos y para facilitar una rápida comprensión con
ayudas de ambientación, tales como mobiliario, autos, plantas, texturas de piso, jardines, etc.
[Link]ía de roperos empotrados o closets
Fig 14. Representaciones de closets
[Link]ía de roperos empotrados o closets
Fig 15. Representaciones de vacíos de techo – caso de patios y/o pozos de iluminación
[Link] de ayuda – representan acabados
Fig 16. Representaciones de texturas varias
[Link]ón de espacios de estacionamientos, en este caso desde un espacio
con solo un texto indicando su uso, hasta el dibujo de un auto en planta, son
representaciones que podemos encontrar en planos representando el espacio
asignado a los espacios de estacionamientos, que incluso se le puede asignar
varias denominaciones, como car-port, garaje, box parking, etc.
En el caso de estacionamientos masivos, se debe numerar cada espacio.
Fig 17. Representaciones de diversos gráficos para espacios de estacionamientos
[Link]ón de vegetación en jardines, gráficos variados pueden representar
árboles y arbustos. En diseño interior se representan, de ser posible, la especie
propuesta y existen compendios que indican que para cada especie de árbol o
arbusto hay una representación adecuada.
Fig 18. Representaciones de diversas especies de plantas, árboles y arbustos.
MOBILIARIO
La representación del mobiliario, es en general, tratar de mostrarlo tal como es físicamente,
por lo que fácil de reconocer inmediatamente, siendo escasas las veces la necesidad de colocar
un texto que adicionalmente lo identifique.
Lo que si es importante destacar la importancia actual de su colocación, anteriormente en un
plano de obra o plano de arquitectura o plano de expediente técnico ere prescindible la colocación
de cierto mobiliario, hoy en dia es considerado necesario y adecuado su inclusión, ya que existen
diversos parámetros de diseño que tienen que ver con la ubicación de estos. Por ejemplo:
Ubicación de interruptores de luminarias de un ambiente
Ubicación de puntos de tomacorrientes o salidas de comunicación
Ubicación de cajas de pase
Ubicación de puntos de agua y desague (sobre todo en ambientes distintos al baño)
Posibilidades de amoblamiento de cualquier ambiente
Proporción del espacio destinado a ciertos usos con respecto al mobiliario
Apertura de puertas y/o ventanas
En la representación del mobiliario debemos también encontrar a aquellos que podríamos decir
su ubicación es fija o permanente y otros cuya ubicación en el plano es sugerida o es tomada
como referencia de diseño.
Entre los fijos o permanentes y es necesaria su representación y ubicación están:
Aparatos sanitarios, como son inodoros, lavaderos de manos (de todo tipo), lavaderos de
cocina, lavaderos de ropa, bidet, duchas (de todo t ipo), tinas, urinarios, bebederos, etc.
Artefactos de cocina patio y otros servicios, por ejemplo cocina a gas o eléctrica,
refrigeradora, campana extractora de vahos, lavavajillas, lavarropa, secadora de ropa,
calentador de agua a gas o eléctrico, etc.
Roperos y/o closets empotrados
Entre los de ubicación sugerida y representación no tan necesaria están:
Mobiliario en general, de sala, comedor, dormitorio, estudio, tales como sofás, mesas de centro,
mesas laterales, escritorios, sillas, artefactos de cómputo, artefactos de video, mesa de
comedor, aparador, vitrina, libreros, camas, mesas de noche, mesas y sillas de terraza,
macetas, etc.
Fig 19. Representaciones de inodoros.
Fig 20. Representaciones de diversos tipos de lavatorios de mano.
Fig 21. Representaciones de tipos de duchas y tinas.
Fig 22. Representaciones de diversos tipos de cocina, lavadoras y refrigeradora.
Fig 23. Representaciones de lavaderos de ropa y lavaderos de cocina.
Fig 24. Representación de muebles de sala (una de las variadas que hay).
Fig 25. Representaciones de mesas de comedor.
Fig 26. Representaciones de camas de 2 plazas y una plaza..
Con el mobiliario incluido nuestra lectura de plano es correcta, comprendemos, la distribución,
podemos apreciar las características arquitectónicas y evaluar la calidad del espacio en función
de la proporción entre el tamaño del ambiente y de los muebles incluidos en el.
Sin embargo este tipo de plano, como se muestra en la figura 27, es aquel que denominamos
“mudo”, que nos sirve para ver como es el aspecto de nuestra arquitectura, pero no nos dice
como hay que hacer para hacerlo.
Para eso nuestro plano debe estar acotado y dimensionado de tal forma que la información
gráfica es complementada con la información tanto en dimensiones, textos que indican nombres
de ambientes y notas que señalan o indican acabados o nos aclara que representan algunas
líneas en el plano trazadas. Solo asi nuestro plano se puede interpretar correctamente como en
la figura 31.
Fig 27. Plano de planta, incluye mobiliario y texturas, se entiende mejor el plano.
DIMENSIONAMIENTO O ACOTADO DE UN PLANO
Dimensionamiento es el proceso por medio del cual se indican las medidas de los objetos
representados en un dibujo.
Las dimensiones indican medidas geométricas de objetos, las distancias y ángulos que existan
entre ellos o, también, las coordenadas X y Y de algunas objetos.
Además, el dimensionamiento lineal puede ser: horizontal, vertical, alineado, girado, de
coordenadas, de línea de base y continuo.
Fig 28. Partes del dimensionamiento de un plano
Fig 29. Simbología y/o indicaciones especificas en un plano
Fig 30. Cuadro de vanos donde se especifican las dimensiones relativas a estos.
Fig 27. Plano de planta, incluye mobiliario y texturas y acotado
