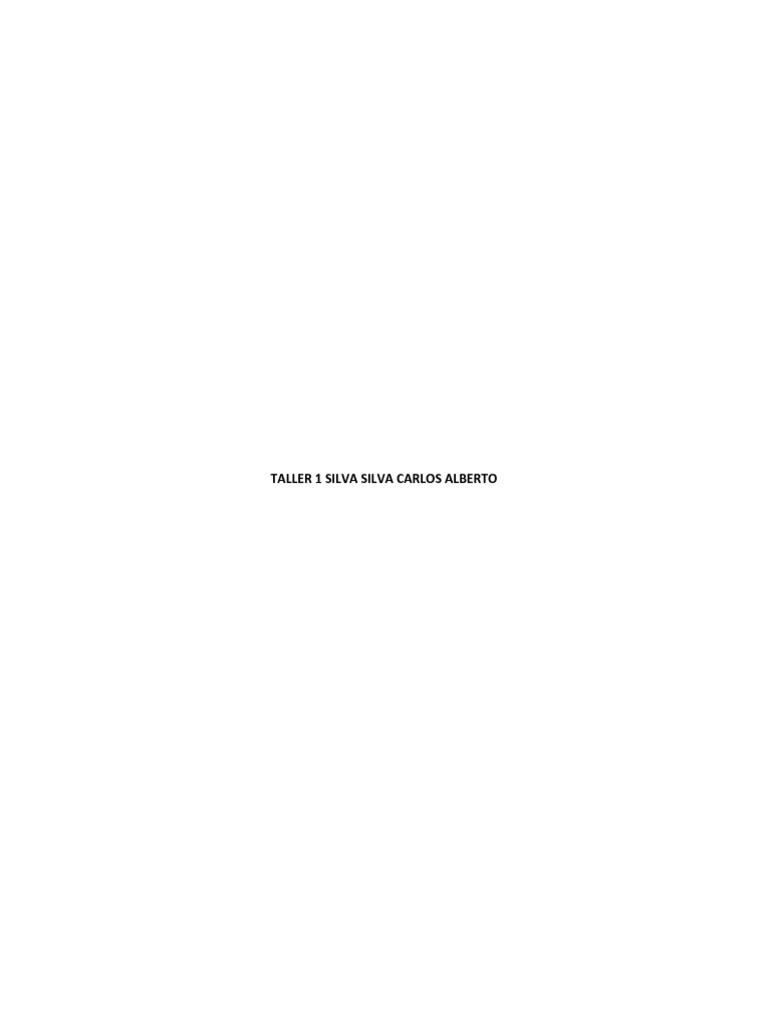

TALLER 1 SILVA SILVA CARLOS ALBERTO

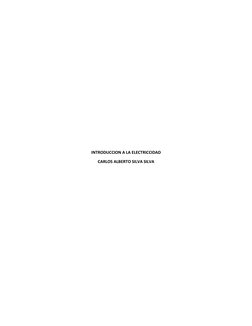

INTRODUCCION A LA ELECTRICCIDAD

CARLOS ALBERTO SILVA SILVA

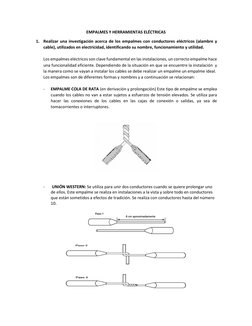

 EMPALMES Y HERRAMIENTAS ELÉCTRICAS

1. Realizar una investigación acerca de los empalmes con conductores eléctricos (alambre y
cable), utilizados en electricidad, identificando su nombre, funcionamiento y utilidad.

Los empalmes eléctricos son clave fundamental en las instalaciones, un correcto empalme hace
una funcionalidad eficiente. Dependiendo de la situación en que se encuentre la instalación y
la manera como se vayan a instalar los cables se debe realizar un empalme un empalme ideal.
Los empalmes son de diferentes formas y nombres y a continuación se relacionan:

- EMPALME COLA DE RATA (en derivación y prolongación) Este tipo de empalme se emplea
cuando los cables no van a estar sujetos a esfuerzos de tensión elevados. Se utiliza para
hacer las conexiones de los cables en las cajas de conexión o salidas, ya sea de
tomacorrientes o interruptores.

- UNIÓN WESTERN: Se utiliza para unir dos conductores cuando se quiere prolongar uno
de ellos. Este empalme se realiza en instalaciones a la vista y sobre todo en conductores
que están sometidos a efectos de tradición. Se realiza con conductores hasta del número
10.

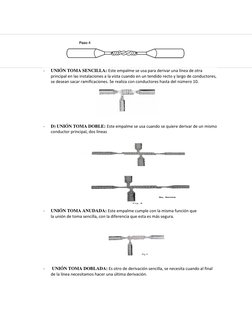

- UNIÓN TOMA SENCILLA: Este empalme se usa para derivar una línea de otra
principal en las instalaciones a la vista cuando en un tendido recto y largo de conductores,
se desean sacar ramificaciones. Se realiza con conductores hasta del número 10.

- D) UNIÓN TOMA DOBLE: Este empalme se usa cuando se quiere derivar de un mismo
conductor principal, dos líneas

- UNIÓN TOMA ANUDADA: Este empalme cumple con la misma función que
la unión de toma sencilla, con la diferencia que esta es más segura.

- UNIÓN TOMA DOBLADA: Es otro de derivación sencilla, se necesita cuando al final

de la línea necesitamos hacer una última derivación.

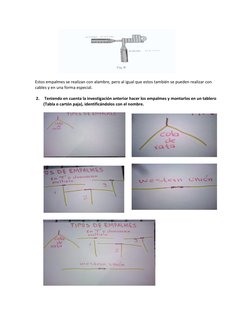

Estos empalmes se realizan con alambre, pero al igual que estos también se pueden realizar con
cables y en una forma especial.

2. Teniendo en cuenta la investigación anterior hacer los empalmes y montarlos en un tablero

(Tabla o cartón paja), identificándolos con el nombre.

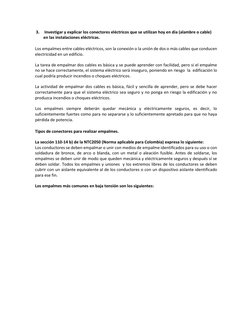

3. Investigar y explicar los conectores eléctricos que se utilizan hoy en día (alambre o cable)
en las instalaciones eléctricas.

Los empalmes entre cables eléctricos, son la conexión o la unión de dos o más cables que conducen
electricidad en un edificio.

La tarea de empalmar dos cables es básica y se puede aprender con facilidad, pero si el empalme
no se hace correctamente, el sistema eléctrico será inseguro, poniendo en riesgo la edificación lo
cual podría producir incendios o choques eléctricos.

La actividad de empalmar dos cables es básica, fácil y sencilla de aprender, pero se debe hacer
correctamente para que el sistema eléctrico sea seguro y no ponga en riesgo la edificación y no
produzca incendios o choques eléctricos.

Los empalmes siempre deberán quedar mecánica y eléctricamente seguros, es decir, lo

suficientemente fuertes como para no separarse y lo suficientemente apretado para que no haya
pérdida de potencia.

Tipos de conectores para realizar empalmes.

La sección 110-14 b) de la NTC2050 (Norma aplicable para Colombia) expresa lo siguiente:

Los conductores se deben empalmar o unir con medios de empalme identificados para su uso o con
soldadura de bronce, de arco o blanda, con un metal o aleación fusible. Antes de soldarse, los
empalmes se deben unir de modo que queden mecánica y eléctricamente seguros y después sí se
deben soldar. Todos los empalmes y uniones y los extremos libres de los conductores se deben
cubrir con un aislante equivalente al de los conductores o con un dispositivo aislante identificado
para ese fin.

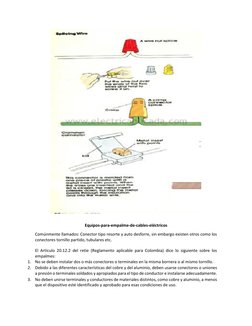

Los empalmes más comunes en baja tensión son los siguientes:

 Equipos-para-empalme-de-cables-eléctricos
Comúnmente llamados: Conector tipo resorte y auto desforre, sin embargo existen otros como los
conectores tornillo partido, tubulares etc.

El Artículo 20.12.2 del retie (Reglamento aplicable para Colombia) dice lo siguiente sobre los
empalmes:
1. No se deben instalar dos o más conectores o terminales en la misma bornera o al mismo tornillo.
2. Debido a las diferentes características del cobre y del aluminio, deben usarse conectores o uniones
a presión o terminales soldados y apropiados para el tipo de conductor e instalarse adecuadamente.
3. No deben unirse terminales y conductores de materiales distintos, como cobre y aluminio, a menos
que el dispositivo esté identificado y aprobado para esas condiciones de uso.

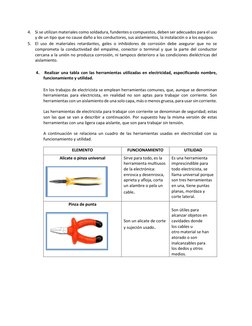

4. Si se utilizan materiales como soldadura, fundentes o compuestos, deben ser adecuados para el uso
y de un tipo que no cause daño a los conductores, sus aislamientos, la instalación o a los equipos.
5. El uso de materiales retardantes, geles o inhibidores de corrosión debe asegurar que no se
comprometa la conductividad del empalme, conector o terminal y que la parte del conductor
cercana a la unión no produzca corrosión, ni tampoco deterioro a las condiciones dieléctricas del
aislamiento.

4. Realizar una tabla con las herramientas utilizadas en electricidad, especificando nombre,
funcionamiento y utilidad.

En los trabajos de electricista se emplean herramientas comunes, que, aunque se denominan

herramientas para electricista, en realidad no son aptas para trabajar con corriente. Son
herramientas con un aislamiento de una solo capa, más o menos gruesa, para usar sin corriente.

Las herramientas de electricista para trabajar con corriente se denominan de seguridad; estas
son las que se van a describir a continuación. Por supuesto hay la misma versión de estas
herramientas con una ligera capa aislante, que son para trabajar sin tensión.

A continuación se relaciona un cuadro de las herramientas usadas en electricidad con su

funcionamiento y utilidad.

ELEMENTO FUNCIONAMIENTO UTILIDAD

Alicate o pinza universal
Pinza de punta
Sirve para todo, es la Es una herramienta
herramienta multiusos imprescindible para
de la electrónica: todo electricista, se
enrosca y desenrosca, llama universal porque
aprieta y afloja, corta son tres herramientas
un alambre o pela un en una, tiene puntas
cable. planas, mordaza y
corte lateral.
Son útiles para
alcanzar objetos en
Son un alicate de corte cavidades donde
y sujeción usado. los cables u
otro material se han
atorado o son
inalcanzables para
los dedos y otros
medios.

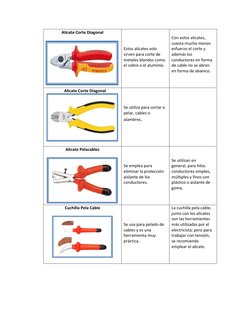

Alicate Corte Diagonal
Con estos alicates,
cuesta mucho menos
Estos alicates solo esfuerzo el corte y
sirven para corte de además los
metales blandos como conductores en forma
el cobre o el aluminio. de cable no se abren
en forma de abanico.

Alicate Corte Diagonal

Se utiliza para cortar o

pelar, cables o
alambres.

Alicate Pelacables

Se utilizan en
Se emplea para general, para hilos
eliminar la protección conductores simples,
aislante de los múltiples y finos con
conductores. plástico o aislante de
goma.

Cuchilla Pela Cable La cuchilla pela cable,

junto con los alicates
son las herramientas
Se usa para pelado de más utilizadas por el
cables y es una electricista; pero para
herramienta muy trabajar con tensión,
práctica. se recomienda
emplear el alicate.

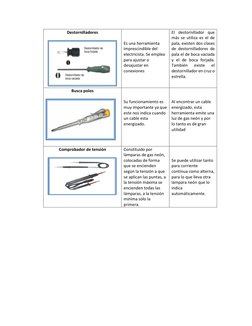

 Destornilladores El destornillador que
más se utiliza es el de
Es una herramienta pala, existen dos clases
imprescindible del de destornilladores de
electricista. Se emplea pala el de boca vaciada
para ajustar o y el de boca forjada.
desajustar en También existe el
conexiones destornillador en cruz o
estrella.

Busca polos

Su funcionamiento es Al encontrar un cable

muy importante ya que energizado, esta
este nos indica cuando herramienta emite una
un cable esta luz de gas neón y por
energizado. lo tanto es de gran
utilidad

Comprobador de tensión Constituido por

lámparas de gas neón,
colocadas de forma Se puede utilizar tanto
que se encienden para corriente
según la tensión a que continua como alterna,
se aplican las puntas, a para lo que lleva otra
la tensión máxima se lámpara neón que lo
encienden todas las indica
lámparas, a la tensión automáticamente.
mínima sólo la
primera.
