CRISTIANO EDMILSOM MURILLO VILLAMIL

PARALELO: B
FECHA: 6/03/23

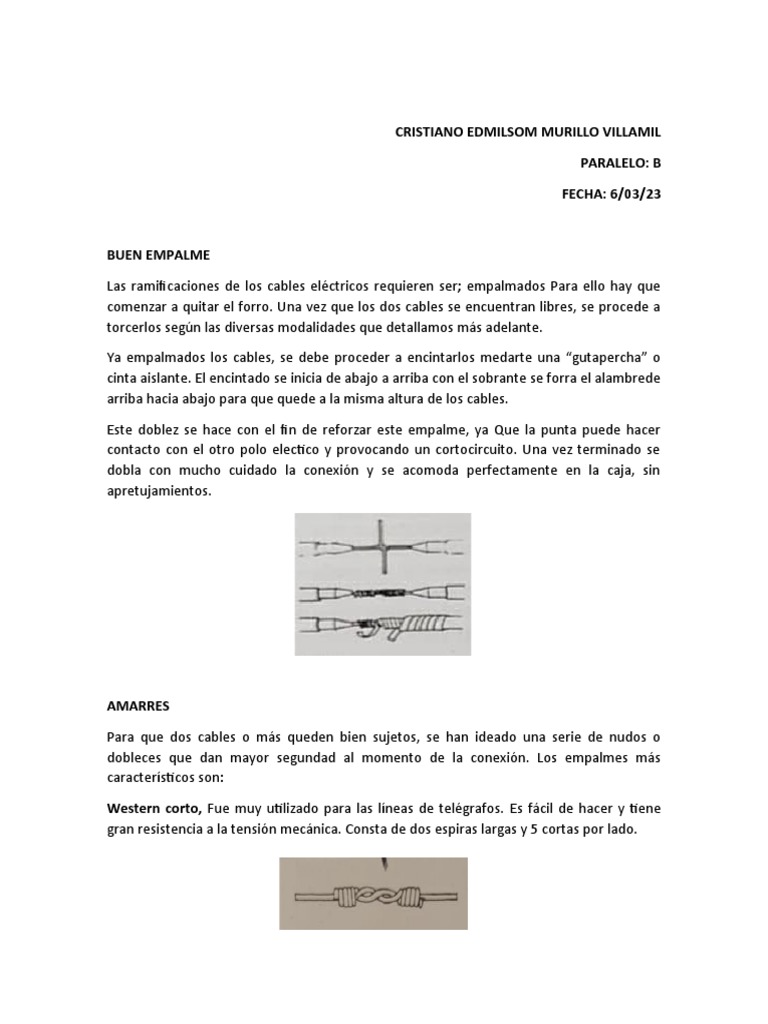

BUEN EMPALME
Las ramificaciones de los cables eléctricos requieren ser; empalmados Para ello hay que
comenzar a quitar el forro. Una vez que los dos cables se encuentran libres, se procede a
torcerlos según las diversas modalidades que detallamos más adelante.
Ya empalmados los cables, se debe proceder a encintarlos medarte una “gutapercha” o
cinta aislante. El encintado se inicia de abajo a arriba con el sobrante se forra el alambrede
arriba hacia abajo para que quede a la misma altura de los cables.
Este doblez se hace con el fin de reforzar este empalme, ya Que la punta puede hacer
contacto con el otro polo electico y provocando un cortocircuito. Una vez terminado se
dobla con mucho cuidado la conexión y se acomoda perfectamente en la caja, sin
apretujamientos.

AMARRES
Para que dos cables o más queden bien sujetos, se han ideado una serie de nudos o
dobleces que dan mayor segundad al momento de la conexión. Los empalmes más
característicos son:
Western corto, Fue muy utilizado para las líneas de telégrafos. Es fácil de hacer y tiene
gran resistencia a la tensión mecánica. Consta de dos espiras largas y 5 cortas por lado.
Western largo, Es una derivación del anterior. En lugar de las dos espiras largas, consta de
seis.

Cola de rata o Pigtail, Para hacer este amarre, deben dejarse dos centímetros en uno de
los conductores para dar la terminación a este amarre, ya que se enrollará en forma de
espiral corto 3 de estos conductores a fin de esconder la otra punta y que no rasgue la
cinta de aislar.

Amarre telefónico, Se hace para evitar falsos contactos. Se emplean seis espiras largas y
seis cortas. Por lo general, se hace con el alambre de 25 cm y el cruce se hace a los 8 cm,
enrollando los restantes 17 cm tal como se muestra en el gráfico.

Amarre escalonado o dúplex, Este empalme se hace con 30 centímetros de cable dúplex
del N” 14. Los amarres son como los Western cortos.

AMARRE ESCALONADO (DUPLEX)

DERIVADO SENCILLO ESCALONADO

Derivación doble tipo 1. Es una derivación muy funcional cuando se desea sacar de una
sola línea dos derivaciones más. Se hace en forma de cruz y se forman como mínimo seis
espiras cortas por derivación, con el fin de darte fuerza a la tensión mecánica.

Derivación doble tipo 2, Tiene una similitud a la Anterior, pero la diferencia radica en que
los dobleces se hacen torciendo los alambres por pares. Así, en la línea principal se
enrollan las dos de y después se bifurcan en direcciones opuestas. Se aplican unas 16
espiras para que resulten mucho más resistentes a la tensión mecánica.

Derivación de nudo sencillo, Tienen una verdadera resistencia a la tensión mecánica. El

nudo se hace con mucha fuerza y leva como mínimo seis espiras.

Amarre de cola de rata N” 2, Con este empalme se garantiza un magnifico contacto y se

obtiene una resistencia muy fuerte a la tensión mecánica. Consta de seis espiras largas y
14 cortas.
Línea descubierta (soldado), Este amarre se hace enrollando un alambre con el otro,
haciendo como mínimo seis espiras largas.

Derivación sencilla, Esta es una derivación simple. En muchos casos deberá soldarse para
darle resistencia a la tensión mecánica.

Derivación de nudo doble, Esta derivación se hace para asegurar un buen contacto y dar
enorme resistencia a la tensión mecánica.

Derivación final (nudo), Este empalme se logra haciendo con la línea de derivación 7
espiras cortas, mientras que con la línea de corriente se dobla sobre las espiras, 3 o 4
espiras más para terminar.
Empalme lector Britania (coheteado), Se lleva a cabo cuando es necesario empalmar dos
alambres gruesos y que no hagan mucho bulto. El alambre final va cosido por la hendidura
que queda entre los dos alambres gruesos.
LABORATORIO 1
EMPALMES ELECTRICOS
OBJETIVO
Aprender diferentes tipos de empalmes eléctricos
Realizar la soldadura de los empalmes
Aislamiento de conductores
FUNDAMENTO TEORICO
El empalme eléctrico se define como la unión de dos secciones de cable enrollando las
puntas de ambas y luego recubriéndolas con cinta aislante. Se trata de una técnica
provisional muy utilizada dentro de reparación o el mantenimiento de aparatos
instalaciones, e instalaciones de reciente puesta en marcha.
Para el uso de esta medida, es necesario disponer de una regleta de conexión, ya sea ésta
de plástico, caucho o porcelana.
Es peligroso realizar un empalme si no conocemos bien la metodología. vamos a resumir
en unos sencillos pasos cómo desempeñar esta tarea con garantías y evitando accidentes,
El primer paso consiste en cortar los diferentes cables que van a ser unidos por un
empalme. Para aumentar la seguridad y los posibles cortocircuitos, cada cable tiene que
ser cortado a diferente altura. Con el paso del tiempo, la cinta aislante puede deteriorarse
o el pegamento de la misma.
Si cortamos los cables con varias medidas, evitaremos que los mismos se junten, aunque
la cinta que los une ceda.
Otro aspecto es que alude a la altura a la que se corte cada cable. Es importante que dicha
altura permita que los cables estén lo suficientemente separados para que, cuando
procedamos a realizar el empalme, éstos no entren en contacto.
La siguiente operación que tenemos que realizar es la de pelar los cables. debemos retirar
el plástico aislante que les rodea. La herramienta que necesitamos para llevar a cabo es la
de una tijera de electricista, bien un pelacables,
Para finalizar, unimos los hilos. Debemos cubrir cada hilo con su trozo de cinta aislante.
También le daremos una última vuelta con la cinta con el objeto de dejarlo más recogido y
eléctricamente aislado.
A veces, el intentar aplicar un empalme provisional falla, Esto ocurre cuando nos
encontramos con cables específicos como, por ejemplo, más gruesos o de materiales muy
particulares y delicados. Lo preferible es entonces que utilicemos una herramienta
conocida como soldador de baja potencia o cautín.
Alambre: estos cables tienen un único hilo de cobre recubierto de aislante. Son utilizados
para electrificar el sistema eléctrico principal, así como también a aparatos eléctricos
conectados a la red. Pueden ser unidos con la siguiente técnica o con conector plástico.
Para examinar esta última técnica, vea a continuación:
Conectores plásticos: la correcta forma de unir cables.
Para finalizar, solamente nos resta el proceder a la unión de los hilos. Debemos cubrir
cada hilo con su correspondiente trozo de cinta aislante. Siguiendo estas pautas podremos
estar seguros de que hemos llevado a cabo un empalme que resistirá el paso del tiempo.
De todas formas, es recomendable sustituir en breve con otro empalme más profesional.
Cordón: Este tipo de conductor tiene un eje de cobre hecho con muchos hilos delgados de
cobre y va recubierto exteriormente con aislante. Son flexibles y por lo general se usan
para conectar artefactos eléctricos tales como lámparas a enchufes de muro.
Paralelo: Cuando la cubierta aislante de dos cables está unida al centro y generalmente es
del mismo color, estamos frente a un paralelo.
Siempre preferir el uso de un pelacables antes que un alicate. Siempre usar pelacables
para pelar cordones. Con un alicate podría romper una hebra de cobre y eso reducirá la
efectividad del cable o incluso peor: podría originar un incendio. Enrollar cada cable.
Empalmes Eléctricos - Tipos y Usos
Se le conoce con el nombre de enlace eléctrico, y se trata de la unión de dos o más cables
conductores eléctricos, que tienen su participación dentro de un aparato eléctrico o en un
circuito eléctrico residencial, dicha unión se hace para crear derivaciones del camino que
lleva la corriente eléctrica, o para la unión de puntos específicos dentro do la instalación.
Índice de Contenido
1. introducción
2. Empalme trenzado o cola de rata
3. Empalme de derivación
4. Empalme de seguridad
5. Empalme Western unión

Introducción
Existe una gran variedad de empalmes eléctricos, los cuales tiene diferentes usos y
aplicaciones, algunos empalmes deber ser soldados usando estaño y cautín, la soldadura
se emplea con el fin de mejorar la fuerza prestada por empalme.
El uso empalmes no es una norma estandariza como la mayoría de reglas dentro de las
instalaciones eléctricas residenciales, ya que algunos países no permiten el uso de
empalmes dentro de las canalizaciones y por lo tanto se coloca cajetines para montar una
regleta de contactos.
El nombre de cada empalme tampoco tiene una nomenclatura estándar, ya que puede
tener varios nombres, pero muy similares, a continuación, aprenderemos como realizar
empalmes eléctricos y fijaremos el procedimiento y aplicación que conlleva la creación de
cada uno.

Empalme trenzado o Cola de rata

Cola de Rata simple Cola de Rata Triple

Es el empalme más usado en circuitos eléctricos, puede comprender la unión de 2, 3 y

hasta 4 cables conductores, aunque 20 se recomienda llegar a unir 4 cables con esto
empalme, solo debe usarse cuando los cables no están expuestos a tirones o movimientos
bruscos, se usas en las cajas de conexión o salidas, ya sea de tomacorrientes o
interruptores.

Derivación Simple Derivación Doble Derivación Doble Tipo C

Derivación Doble Tipo H
Sirve para crear nuevas direcciones de la corriente eléctrica, en este tipo de empalme solo
los derivados tienden a cortarse, ya que el cable principal que provee el punto de
derivación solo se despoja de su recubrimiento de aislante, para las derivaciones, existen
varios tipos como, derivación simple, derivación doble, derivación tipo H, derivación tipo
C, X o Cruz.

este tipo de empalme es otra forma de uso para derivaciones, también se le conoce como
empalme toma anudada, ya que su principal característica es el nudo que tiene sobre su
propio cable, este nos ofrece mayor fuerza si el circuito está sometido a tirones o
movimientos bruscos.
Empalme Western unión
tendremos dos tipos el empalme Western unión largo y el Western unión corto, nos
entrega una gran fuerza en ambientes en donde el circuito es un tendido eléctrico, el
western unión largo tiene más de 8 anillos en sus extremos y puede tener otros cuatro o
tres anillos en su núcleo, pero estos son prolongados y no tan juntos como los de los
extremos. El western unión corto tiene de 4 a 3 anillos prolongados en el centro y alcanza
a tener a lo mucho 5 anillos en sus extremos.
