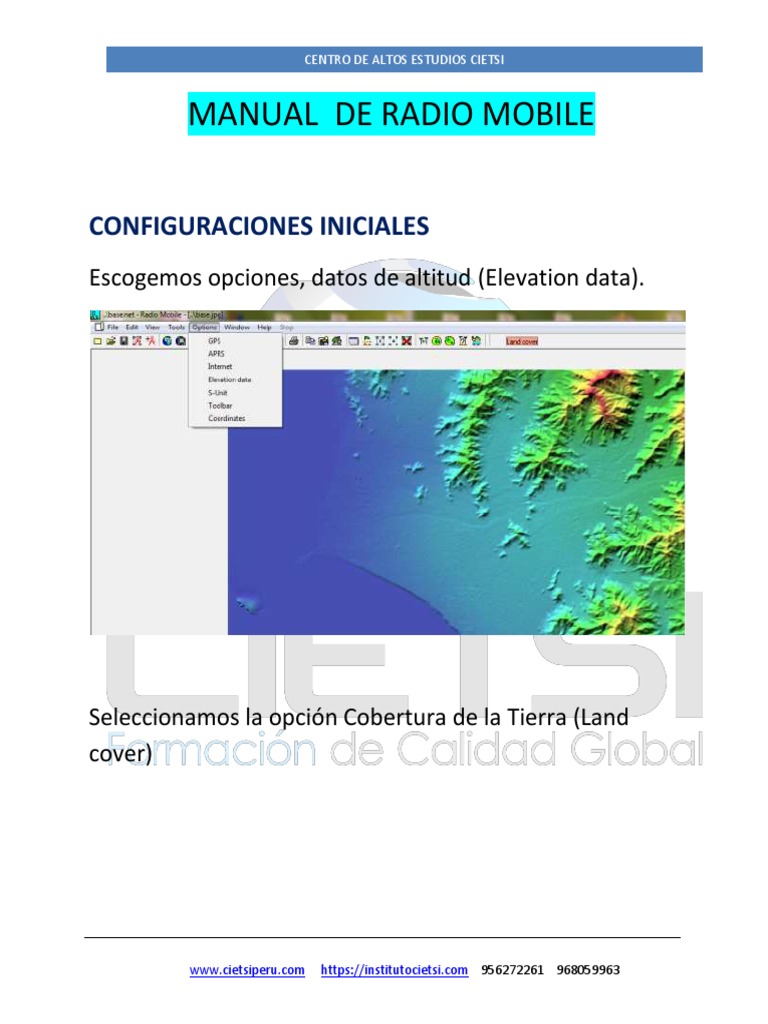

MANUAL DE RADIO MOBILE

CONFIGURACIONES INICIALES
Escogemos opciones, datos de altitud (Elevation data).

Seleccionamos la opción Cobertura de la Tierra (Land

cover)

www.cietsiperu.com https://institutocietsi.com 956272261 968059963

 CENTRO DE ALTOS ESTUDIOS CIETSI

Creación de un Mapa
Los datos de elevaciones se van a descargar de Internet
del proyecto de la NASA Shuttle Terrain Radar Mapping
Misión (STRM) que provee datos de Altitud con una
precisión de 3 segundos de arco (100m).
Podemos cargar el mapa del terreno utilizando varias
opciones.

www.cietsiperu.com https://institutocietsi.com 956272261 968059963

 CENTRO DE ALTOS ESTUDIOS CIETSI

Una vez cargado el mapa, es posible modificar el Largo y el

Ancho de la pantalla (pixeles) y del terreno (kilómetros).

Propiedades de la Imagen
Si nos situamos en archivo, Propiedades de la Imagen (Ctrl
+ I), o seleccionamos, obtendremos la siguiente interfaz:

www.cietsiperu.com https://institutocietsi.com 956272261 968059963

 CENTRO DE ALTOS ESTUDIOS CIETSI

Menú Editar
En este menú tenemos las Siguientes opciones:

El software trabaja en el rango de frecuencias entre 20

MHz y 20 GHz y está basado en el modelo de propagación
ITM (Irregular Terrain Model) o modelo Longley – Rice.
Modelos de Propagación
El objetivo de los modelos de propagación es determinar el
nivel de la señal recibida al final del Enlace y la atenuación
que sufre la señal a lo largo del trayecto. Esto permite
determinar la probabilidad de implementar de manera
satisfactoria la comunicación en el radioenlace.

www.cietsiperu.com https://institutocietsi.com 956272261 968059963

 CENTRO DE ALTOS ESTUDIOS CIETSI

Limitaciones del Modelo.

*Adecuado especialmente para entornos rurales.
*No se tienen en cuenta los efectos de la vegetación.
*No se tienen en cuenta los efectos del multitrayecto.

PERDIDA DE PROPAGACIÓN
Para el cálculo de las pérdidas se tendrán en cuenta:
1. Las pérdidas de propagación es espacio libre.
2. Las pérdidas por Difracción en obstáculos.
3. Las pérdidas por reflexiones en el Suelo.
Por lo tanto las pérdidas de propagación que tendremos
será la siguiente:
PathLoSS = FSL (dB) + Obstrucción (dB) + Urban (dB)
+ Forest (dB) + Statistics (dB)

Ubicación de los Puntos en Radio Mobile

www.cietsiperu.com https://institutocietsi.com 956272261 968059963

 CENTRO DE ALTOS ESTUDIOS CIETSI

Cambiar el nombre de la unidad y presionar en ingresar

Latitud Longitud:

Se puede cambiar el estilo de nuestro nodo presionando el

signo +.

www.cietsiperu.com https://institutocietsi.com 956272261 968059963

 CENTRO DE ALTOS ESTUDIOS CIETSI

Otra alternativa para ingresar los puntos es mediante

Google Earth utilizando la herramienta “Marca de
posición”.

www.cietsiperu.com https://institutocietsi.com 956272261 968059963

 CENTRO DE ALTOS ESTUDIOS CIETSI

Ejemplo de ingreso de coordenadas

Una vez ubicados estos puntos en el Radio Mobile,

obtendremos:

www.cietsiperu.com https://institutocietsi.com 956272261 968059963

 CENTRO DE ALTOS ESTUDIOS CIETSI

Ahora, se procede a obtener las alturas reales de las

elevaciones, para esto se elige la opción adjust units
Elevation.

Propiedades de las Redes

A continuación seleccionaremos el ícono
Propiedades de las Redes, obteniendo la siguiente
interfaz:

www.cietsiperu.com https://institutocietsi.com 956272261 968059963

 CENTRO DE ALTOS ESTUDIOS CIETSI

En la pestaña topología definiremos el tipo de enlace

Para nuestro caso Data net

www.cietsiperu.com https://institutocietsi.com 956272261 968059963

 CENTRO DE ALTOS ESTUDIOS CIETSI

En la pestaña miembros, elegiremos los puntos entre

los cuales realizaremos el radioenlace.

Al presionar en la pestaña sistemas podremos variar

algunos parámetros como la potencia del transmisor,
potencia del receptor, pérdida en la línea, tipo de
antena, ganancia de la antena, altura de la antena,
pérdida adicional de los cables.

www.cietsiperu.com https://institutocietsi.com 956272261 968059963

 CENTRO DE ALTOS ESTUDIOS CIETSI

Estos parámetros serán ingresados según el enlace

que se desea realizar, utilizaremos los datos
proporcionados como ubicación geográfica,
frecuencias, potencia del transmisor, sensibilidad del
receptor, tipo de antenas, altura de las antenas,
ganancia de las antenas, pérdidas totales, entre otras
eligiendo una topología nodo/ terminal.
Una vez ingresados los miembros, los parámetros, la
topología y configurado el sistema, presionando el

www.cietsiperu.com https://institutocietsi.com 956272261 968059963

 CENTRO DE ALTOS ESTUDIOS CIETSI

ícono Show Networks, obtendremos un mapa de

cada, anillo por separado:

Ejemplo de cálculos Enlace Anillo Central.

www.cietsiperu.com https://institutocietsi.com 956272261 968059963

 CENTRO DE ALTOS ESTUDIOS CIETSI

1. Enlace Quito –Atacazo

Distancia del Radioenlace: 16.93 Km.
Le = 32.5 + 20 log (Frec.) + 20 log (dist.)
= 32.5 + 20 log(8000) + 20 log (16.93)
= 135.13
Potencia de Recepción
= 27+37.2 + 37.2 – 140.9 – 1dB
= -40.5
= -40.5 - (-70.5)
= 30
Cobertura
Configuración de Unidades

www.cietsiperu.com https://institutocietsi.com 956272261 968059963

 CENTRO DE ALTOS ESTUDIOS CIETSI

Configuración de Red – Parámetros

Configuración de Red – Parámetros

www.cietsiperu.com https://institutocietsi.com 956272261 968059963

 CENTRO DE ALTOS ESTUDIOS CIETSI

Configuración de Red – Parámetros

Configuración de Red – Parámetros

www.cietsiperu.com https://institutocietsi.com 956272261 968059963

 CENTRO DE ALTOS ESTUDIOS CIETSI

Configuración de Red – Parámetros

www.cietsiperu.com https://institutocietsi.com 956272261 968059963

 CENTRO DE ALTOS ESTUDIOS CIETSI

Configuración de Red - Topología

Configuración de Red - Miembros

www.cietsiperu.com https://institutocietsi.com 956272261 968059963

 CENTRO DE ALTOS ESTUDIOS CIETSI

Configuración de Red - Miembros

Configuración de Red - Sistemas

www.cietsiperu.com https://institutocietsi.com 956272261 968059963

 CENTRO DE ALTOS ESTUDIOS CIETSI

Configuración de Red - Sistemas

Cobertura

www.cietsiperu.com https://institutocietsi.com 956272261 968059963

 CENTRO DE ALTOS ESTUDIOS CIETSI

Cobertura

www.cietsiperu.com https://institutocietsi.com 956272261 968059963

 CENTRO DE ALTOS ESTUDIOS CIETSI

www.cietsiperu.com https://institutocietsi.com 956272261 968059963

 CENTRO DE ALTOS ESTUDIOS CIETSI

Cobertura

Cobertura

www.cietsiperu.com https://institutocietsi.com 956272261 968059963

 CENTRO DE ALTOS ESTUDIOS CIETSI

Cobertura

Cobertura

www.cietsiperu.com https://institutocietsi.com 956272261 968059963

 CENTRO DE ALTOS ESTUDIOS CIETSI

Cobertura

Como resultado se obtiene:
