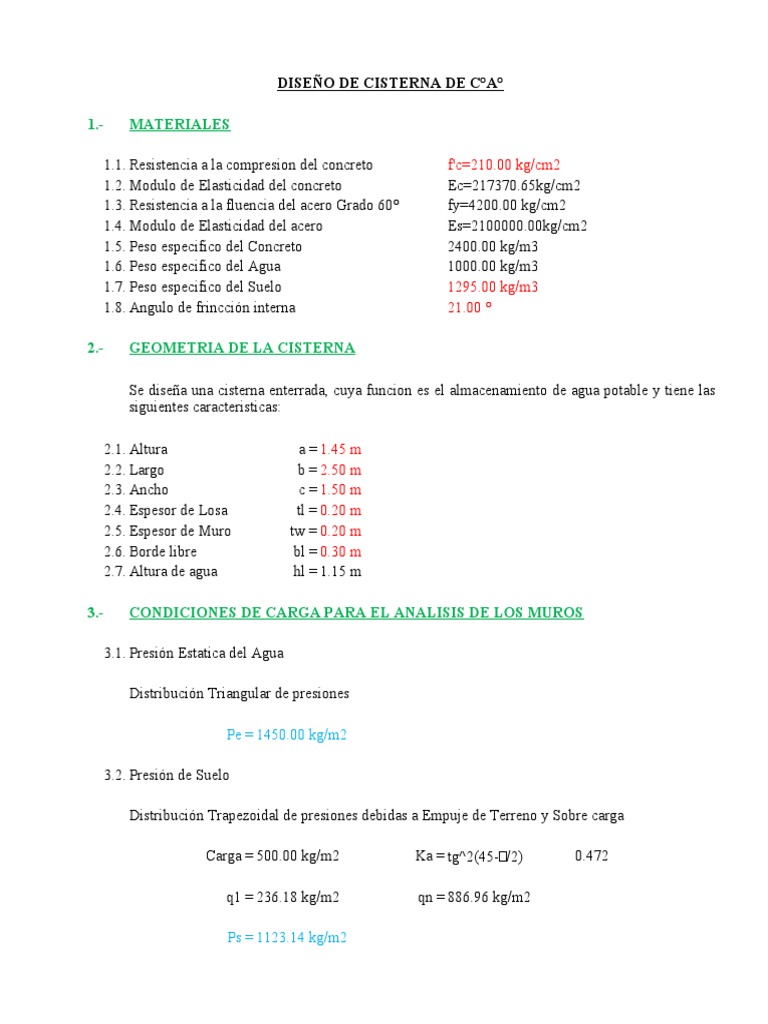

DISEÑO DE CISTERNA DE C°A°

1.- MATERIALES

1.1. Resistencia a la compresion del concreto f'c=210.00 kg/cm2


1.2. Modulo de Elasticidad del concreto Ec=217370.65kg/cm2
1.3. Resistencia a la fluencia del acero Grado 60° fy=4200.00 kg/cm2
1.4. Modulo de Elasticidad del acero Es=2100000.00kg/cm2
1.5. Peso especifico del Concreto 2400.00 kg/m3
1.6. Peso especifico del Agua 1000.00 kg/m3
1.7. Peso especifico del Suelo 1295.00 kg/m3
1.8. Angulo de frincción interna 21.00 °

2.- GEOMETRIA DE LA CISTERNA

Se diseña una cisterna enterrada, cuya funcion es el almacenamiento de agua potable y tiene las
siguientes caracteristicas:

2.1. Altura a = 1.45 m


2.2. Largo b = 2.50 m
2.3. Ancho c = 1.50 m
2.4. Espesor de Losa tl = 0.20 m
2.5. Espesor de Muro tw = 0.20 m
2.6. Borde libre bl = 0.30 m
2.7. Altura de agua hl = 1.15 m

3.- CONDICIONES DE CARGA PARA EL ANALISIS DE LOS MUROS

3.1. Presión Estatica del Agua

Distribución Triangular de presiones

Pe = 1450.00 kg/m2

3.2. Presión de Suelo

Distribución Trapezoidal de presiones debidas a Empuje de Terreno y Sobre carga

Carga = 500.00 kg/m2 Ka = tg^2(45-f/2) 0.472

q1 = 236.18 kg/m2 qn = 886.96 kg/m2

Ps = 1123.14 kg/m2
3.3. Una vez calculadas las presiones estáticas, pasamos a determinar las cargas últimas utilizando las
combinaciones de carga siguientes

a.- Carga estática


- Empuje de Agua U = 1.7 x Pe 2465.00 kg/m2
- Empuje de Suelo U = 1.7 x Ps 1909.34 kg/m2

4.- DISEÑO DE ELEMENTOS DE CONCRETO

4.1. Caso 1 - Agua

a.- Momento Negativo en la base

〖𝑴 _𝒔𝒆𝒓𝒗𝒊𝒄^ 〗 _^−=((𝑲_𝒂×𝜸_(𝑾𝒂𝒕𝒆𝒓 )
×𝒉^𝟑)/𝟏𝟓) 203.24 kg.m

b.- Momento Negativo en el muro (Acero vertical)

Mu = 1.3 x 1.7 x Mservicio 449.16 kg.m

fs = 1/2 1.27 cm
d = 14.37 cm
Ru = 0.02 kg/m2 ACI 350-01 sección 14.3.2
r = 5.18E-06 La relación mínima entre el área de
rmin = 0.003 refuerzo vertical y el área de hormigón
Asreq = 6.00 cm2 bruto debe ser 0.003
N° bar = 5 barras
Aspro = 6.33 cm2
Snec = 20.00 cm Usar : f 1/2 '' @ 20.00 cm
Spro = 20.00 cm

c.- Cálculo de Ancho de fisura probable

Mserv = 203.24 kg.m


dc = 5.64 cm ACI 350-01, R10.6.4 EXPRESIÓN DE
GERGELY LUTZ
A = 225.40 cm2
Fs = 223.38 kg/cm2
W = 0.03 mm Ok

d.- Momento Positivo en el Muro

〖𝑴 _𝒔𝒆𝒓𝒗𝒊𝒄^ 〗
_^−=((𝜸_(𝑾𝒂𝒕𝒆𝒓
)×𝒉^𝟑)/(𝟑𝟑.𝟓))
〖𝑴 _𝒔𝒆𝒓𝒗𝒊𝒄^ 〗
_^−=((𝜸_(𝑾𝒂𝒕𝒆𝒓 91.00 kg.m
)×𝒉^𝟑)/(𝟑𝟑.𝟓))

e.- Momento Positivo en el muro (Acero vertical)

Mu = 1.3 x 1.7 x Mservicio 201.12 kg.m

fs = 1/2 1.27 cm
d = 14.37 cm
Ru = 0.01 kg/m2 ACI 350-01 sección 14.3.2
r = 2.32E-06 La relación mínima entre el área de
rmin = 0.003 refuerzo vertical y el área de hormigón
Asreq = 6.00 cm2 bruto debe ser 0.003
N° bar = 5 barras
Aspro = 6.33 cm2
Snec = 20.00 cm Usar : f 1/2 '' @ 20.00 cm
Spro = 20.00 cm

f.- Acero Horizontal

fs = 1/2 1.27 cm
d = 14.37 cm
Asmin = 6.00 cm2 ACI 350-01 sección 14.3.2
N° bar = 5 barras La relación mínima entre el área de
Aspro = 6.33 cm2 refuerzo vertical y el área de hormigón
Snec = 20.00 cm bruto debe ser 0.003
Spro = 20.00 cm
Usar : f 1/2 '' @ 20.00 cm

f.- Acero en la Losa de la base

fs = 1/2 1.27 cm
d = 14.37 cm
La presión del agua en la losa base y el
Asmin = 3.60 cm2 peso de la base se contrarrestan
N° bar = 3 barras directamente por la presión sobre el
Aspro = 3.80 cm2 suelo. La presión del agua puede
Snec = 33.33 cm resistirse con seguridad por la tierra
Spro = 30.00 cm debajo del piso.

Usar : f 1/2 '' @ 30.00 cm


4.2. Caso 2 - Suelo

a.- Momento Negativo en la base

〖𝑴 _𝒔𝒆𝒓𝒗𝒊𝒄^ 〗
_^−=((𝑲_𝒂×𝜸_𝒔𝒐𝒊𝒍×𝒉^𝟑)/𝟏𝟓)+ 186.39 kg.m
((𝑲_𝒂×𝒒×𝒉^𝟐)/𝟖)

b.- Momento Negativo en el muro (Acero vertical)

Mu = 1.3 x 1.7 x Mservicio 411.93 kg.m

fs = 1/2 1.27 cm
d = 14.37 cm
Ru = 0.02 kg/m2 ACI 350-01 sección 14.3.2
r = 4.75E-06 La relación mínima entre el área de
rmin = 0.003 refuerzo vertical y el área de hormigón
Asreq = 6.00 cm2 bruto debe ser 0.003
N° bar = 5 barras
Aspro = 6.33 cm2
Snec = 20.00 cm Usar : f 1/2 '' @ 20.00 cm
Spro = 20.00 cm

c.- Cálculo de Ancho de fisura probable

Mserv = 186.39 kg.m


dc = 5.64 cm ACI 350-01, R10.6.4 EXPRESIÓN DE
GERGELY LUTZ
A = 225.40 cm2
Fs = 204.86 kg/cm2
W = 0.02 mm

d.- Momento Positivo en el Muro

〖𝑴 _𝒔𝒆𝒓𝒗𝒊𝒄^ 〗 _^+=((𝑲_𝒂×𝜸_𝒔𝒐𝒊𝒍×𝒉^𝟑)/(𝟏𝟔.𝟔𝟕)) 95.87 kg.m


+((𝑲_𝒂×𝒒×𝒉^𝟐×𝜸_𝒔𝒐𝒊𝒍)/𝟏𝟐𝟖)

e.- Momento Positivo en el muro (Acero vertical)

Mu = 1.3 x 1.7 x Mservicio 211.88 kg.m


fs = 1/2 1.27 cm ACI 350-01 sección 14.3.2
d = 14.37 cm La relación mínima entre el área de refuerzo
Ru = 0.01 kg/m2 vertical y el área de hormigón bruto debe
r = 2.44E-06 ser 0.003
rmin = 0.003
Asreq = 6.00 cm2
N° bar = 5 barras
Aspro = 6.33 cm2 Usar : f 1/2 '' @ 20.00 cm
Snec = 20.00 cm
Spro = 20.00 cm

f.- Acero Horizontal

fs = 1/2 1.27 cm
d = 14.37 cm
Asmin = 6.00 cm2 ACI 350-01 sección 14.3.2
N° bar = 5 barras La relación mínima entre el área de
Aspro = 6.33 cm2 refuerzo vertical y el área de hormigón
Snec = 20.00 cm bruto debe ser 0.003
Spro = 20.00 cm
Usar : f 1/2 '' @ 20.00 cm

f.- Acero en la Losa de la base

fs = 1/2 1.27 cm
d = 14.37 cm
La presión del agua en la losa base y el
Asmin = 3.60 cm2 peso de la base se contrarrestan
N° bar = 3 barras directamente por la presión sobre el
Aspro = 3.80 cm2 suelo. La presión del agua puede
Snec = 33.33 cm resistirse con seguridad por la tierra
debajo del piso.
Spro = 30.00 cm

Usar : f 1/2 '' @ 30.00 cm


1/2 '' -20 cm
1/2 '' -20 cm

1/2 '' -20 cm CISTERNA VA

1/2 '' -30 cm


STERNA VACÍA

TANQUE VACÍO
1/2 '' -20 cm

1/2 '' -20 cm

ÍO
Nivel de Agua

1/2 '' -20 cm

CISTERNA CON
AGUA

1/2 '' -30 cm

PRUEBA HIDRÁ
PRUEBA HIDRÁULICA
FIERRO DE CONSTRUCCION CORRUGADO
DATOS TECNICOS 01
EQUIVALENCIA APROXIMADA ASTM - A615 - GRADO 60
DESIG. DIAMETRO PERIM. PESO AREA EN CENTIMEROS CUADRADOS S
Pulg. mm. mm Por Ml. 1 2 3 4 5
2 1/4 6.35 19.95 0.56 0.32 0.63 0.95 1.27 1.58
3 3/8 9.53 29.92 0.56 0.71 1.43 2.14 2.85 3.56
4 1/2 12.70 39.90 0.994 1.27 2.53 3.80 5.07 6.33
5 5/8 15.88 49.87 1.552 1.98 3.96 5.94 7.92 9.90
6 3/4 19.05 59.85 2.235 2.85 5.70 8.55 11.40 14.25
8 1 25.40 79.80 3.973 5.07 10.13 15.20 20.27 25.34
10 1 1/4 31.75 99.75 3.973 7.92 10.13 15.20 20.27 25.34
11 1 3/8 34.93 109.72 7.518 9.58 19.16 28.74 38.32 47.90
12 1 1/2 38.10 119.69 7.518 11.40 19.16 28.74 38.32 47.90
ON CORRUGADO
COS 01
ASTM - A615 - GRADO 60
IMEROS CUADRADOS SEGÚN NUMERO DE BARRAS DESIG. DIAMETRO φ AREA
5 6 7 8 9 10 11 Pulg. 1 1
1.58 1.90 2.22 2.53 2.85 3.17 3.48 2 1/4 0.64 0.32
3.56 4.28 4.99 5.70 6.41 7.13 7.84 3 3/8 0.95 0.71
6.33 7.60 8.87 10.13 11.40 12.67 13.93 4 1/2 1.27 1.27
9.90 11.88 13.86 15.83 17.81 19.79 21.77 5 5/8 1.59 1.98
14.25 17.10 19.95 22.80 25.65 28.50 31.35 6 3/4 1.91 2.85
25.34 30.40 35.47 40.54 45.60 50.67 55.74 8 1 2.54 5.07
25.34 30.40 35.47 40.54 45.60 50.67 55.74 10 1 1/4 3.18 7.92
47.90 57.48 67.06 76.64 86.22 95.80 105.38 11 1 3/8 3.49 9.58
47.90 57.48 67.06 76.64 86.22 95.80 105.38 12 1 1/2 3.81 11.40
AREA
1
0.32
0.71
1.27
1.98
2.85
5.07
7.92
9.58
11.40
