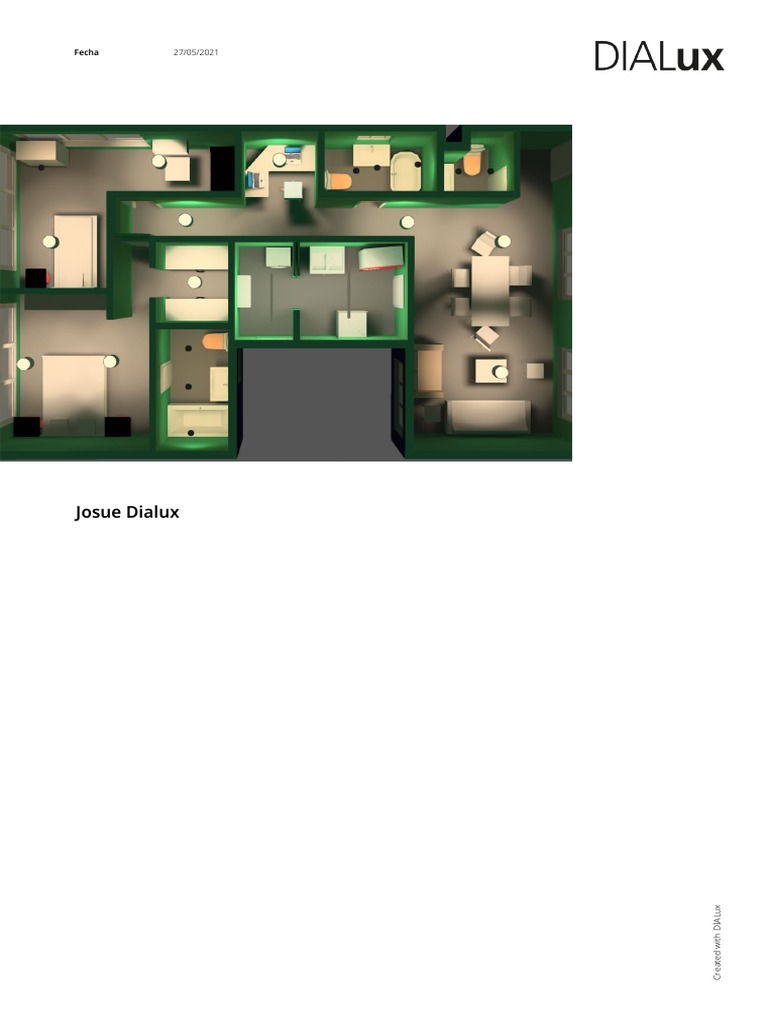

Fecha 27/05/2021

Josue Dialux

Created with DIALux

Josue Dialux

Observaciones preliminares

Indicaciones para planificación:

Las magnitudes de consumo de energía no tienen en cuenta

escenas de luz ni sus estados de atenuación.
Josue Dialux

Contenido

Portada . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1. . . . . . . . . . . . . . . . . . . . . . . . . . . .
Observaciones preliminares . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2. . . . . . . . . . . . . . . . . . . . . . . . . . . .
Contenido . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3. . . . . . . . . . . . . . . . . . . . . . . . . . . .
Contactos . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6. . . . . . . . . . . . . . . . . . . . . . . . . . . .
Descripción . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7. . . . . . . . . . . . . . . . . . . . . . . . . . . .
Imágenes . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8. . . . . . . . . . . . . . . . . . . . . . . . . . . .
Lista de luminarias . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9. . . . . . . . . . . . . . . . . . . . . . . . . . . .

Fichas de producto
Cooper Lighting - HCC6 LED 6" Cylinder Downlight Series (1x LED) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10 .............................
LTS Licht & Leuchten - CAPL 300.2030.55 55° (1x LED) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
11 ............................
Philips - LL512X XA 1 xLED50S/830 DA35W (1x LED50S/830/-) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
13. . . . . . . . . . . . . . . . . . . . . . . . . . . .
.

Terreno 1

Edificación 1
Lista de luminarias . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .14
.............................

Terreno 1 - Edificación 1

Baño1
Lista de locales (Evaluación energética) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15 .............................
Lista de luminarias . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .19
.............................
Objetos de cálculo . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .20
.............................

Terreno 1 - Edificación 1 - Baño1

Baño1
Resumen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22
.............................
Plano de situación de luminarias . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .24 .............................
Lista de luminarias . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .26 .............................
Objetos de cálculo . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .27 .............................
Plano útil (Baño1) / Iluminancia perpendicular (Adaptativamente) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29 .............................

Terreno 1 - Edificación 1 - Baño1

Baño2
Resumen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30
.............................
Plano de situación de luminarias . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .32 .............................
Lista de luminarias . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .34 .............................
Objetos de cálculo . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .35 .............................
Josue Dialux

Contenido

Plano útil (Baño2) / Iluminancia perpendicular (Adaptativamente) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37

.............................

Terreno 1 - Edificación 1 - Baño1

Baño3
Resumen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38 .............................
Plano de situación de luminarias . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .40 .............................
Lista de luminarias . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .42 .............................
Objetos de cálculo . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .43. . . . . . . . . . . . . . . . . . . . . . . . . . . .
.
Plano útil (Baño3) / Iluminancia perpendicular (Adaptativamente) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .............................
45

Terreno 1 - Edificación 1 - Baño1

Cocina y Lavanderia
Resumen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 46
.............................
Plano de situación de luminarias . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .48 .............................
Lista de luminarias . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .50 .............................
Objetos de cálculo . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .51. . . . . . . . . . . . . . . . . . . . . . . . . . . .
.
Plano útil (Cocina y Lavanderia) / Iluminancia perpendicular (Adaptativamente) . . . . . . . . . . . . . . . . . . . . . .53.............................

Terreno 1 - Edificación 1 - Baño1

Departamento1
Resumen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 54
.............................
Plano de situación de luminarias . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .56 .............................
Lista de luminarias . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .59 .............................
Objetos de cálculo . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .60 .............................
Plano útil (Departamento1) / Iluminancia perpendicular (Adaptativamente) . . . . . . . . . . . . . . . . . . . . . . . . . 62 ..............................

Terreno 1 - Edificación 1 - Baño1

Departamento2
Resumen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 63
.............................
Plano de situación de luminarias . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .65 .............................
Lista de luminarias . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .67 .............................
Objetos de cálculo . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .68 .............................
Plano útil (Departamento2) / Iluminancia perpendicular (Adaptativamente) . . . . . . . . . . . . . . . . . . . . . . . . . 70 ..............................

Terreno 1 - Edificación 1 - Baño1

Sala
Resumen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 71
.............................
Josue Dialux

Contenido

Plano de situación de luminarias . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .73 .............................

Lista de luminarias . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
75 .............................
Objetos de cálculo . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .76. . . . . . . . . . . . . . . . . . . . . . . . . . . .
.
Plano útil (Sala ) / Iluminancia perpendicular (Adaptativamente) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .78.............................

Glosario . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 79
.............................
Josue Dialux

Contactos

Josue Luzuriaga

6
Josue Dialux

Descripción

Josue Luzuriaga

7
Josue Dialux

Imágenes

Proyecto 0

8
Josue Dialux

Lista de luminarias

Φtotal Ptotal Rendimiento lumínico

45060 lm 421.0 W 107.0 lm/W

Uni. Fabricante N° de artículo Nombre del artículo P Φ Rendimiento lumínico

9 COOPER_LI HCC6W10D01 HCC6 LED 6" Cylinder Downlight Series 10.0 W 798 lm 79.8 lm/W
GHTING 0MB-
HM612935-
61NDH

10 LTS CAPL CAPL 300.2030.55 55° 27.0 W 2828 lm 104.8 lm/W

300.2030.55

2 PHILIPS LL512X XA 1 xLED50S/830 DA35W 30.5 W 4799 lm 157.3 lm/W

9
Josue Dialux

Ficha de producto

COOPER_LIGHTING HCC6 LED 6" Cylinder Downlight Series

N° de artículo HCC6W10D010MB-
HM612935-61NDH

P 10.0 W

ΦLuminaria 798 lm

Rendimiento 79.8 lm/W

lumínico

CCT 3500 K
CDL polar

CRI 90

Lumens: 1,000, 1,500, 2,000, 3,000 and 4,000, 4 color temperatures:

2700K, 3000K, 3500K, 4000K CCT; CRI: 80 or 90, Distributions:
Precision-formed reflectors in Narrow, Medium and Wide, Wall wash
distribution with exclusive rotatable linear spread lens, Specular,
Semi-Specular and White reflectors; Black or White baffles, Cylinder
colors: Matte White, Matte Black, Bronze and Silver, Universal Voltage
120V – 277V; 0-10V analog dimming down to 1%, Mounting: wall,
surface, pendant and aircraft cable, L70 at 50,000 hours (70% lumen
maintenance at 50,000 hours)

Diagrama UGR (SHR: 0.25)

10
Josue Dialux

Ficha de producto

LTS CAPL 300.2030.55 55°

N° de artículo CAPL 300.2030.55

P 27.0 W

ΦLámpara 2820 lm

ΦLuminaria 2828 lm

η 100.29 %

Rendimiento 104.8 lm/W CDL polar

lumínico

CCT 3000 K

CRI 80

pendant luminaire for presentation of goods and general lighting,

outstanding ease of maintenance, no UV and thermal emissions,
thermal management with passive cooling, prismatic acrylic glass
reflector with bayonet catch, conical ballast housing made from
polycarbonate, inner specular aluminium reflector with precise
symmetrical beam characteristic for high luminous efficiency and
glare-free lighting, optional: safety glass with retaining ring for inner
reflector, luminaire fitted with anchor hook, suspension to be
ordered separately, luminaire ready-to-connect with ceiling box and
black connecting cable (5000 mm, 3-core), ballast (LED converter)
integrated

LED replaces lamp conventional: HIT 35W / NV 100W

Lamps: LED Spot / 830 / CRI 80 / 3000 K
Lifetime: L80 B20 50000 h
Luminous flux: 2820 lm
beam angle: 55° Diagrama UGR (SHR: 0.25)
System power: 27.0 W
System efficiency: 104.44 lm/W
Energy efficiency class: A++
UGR 4H/8H 70/50/20: 13.2/13.2 (C0/C90)

11
Josue Dialux

Ficha de producto

LTS CAPL 300.2030.55 55°

Supply voltage: 220 - 240 V / 50 Hz

Supply unit: Betriebsgerät (LED-Konverter)
Protection class: I
Type of protection: IP20
Norms: CE
Weight: 2.790 kg
Height luminaire: 345 mm
Outer diameter: 317 mm
colour: black, silver, white

Accessoires:
CAPN 30 wire-rope kit (length: 2500 mm)
CAPN 31 wire-rope kit (length: 5000 mm)
CAPN 40 suspension kit with chain (length: 2500 mm)
CAPN 41 suspension kit with chain (length: 5000 mm)
ZBGH 116 safety glass for inner reflector

Manufacturer: LTS Licht & Leuchten GmbH

Type: CAPL 300.2030.55

12
Josue Dialux

Ficha de producto

PHILIPS LL512X XA 1 xLED50S/830 DA35W

P 30.5 W

ΦLámpara 4800 lm

ΦLuminaria 4799 lm

η 99.97 %

Rendimiento 157.3 lm/W

lumínico
CDL polar
CCT 3000 K

CRI 100

Guaranteed performance, thinking ahead Maxos fusion is an

adaptable LED trunking system that offers an excellent quality of
light while more than halving energy costs compared to fluorescent
lamps. For retail applications, a family of linear panels, non-linear
modules and a spot portfolio can be smoothly integrated into the
track backbone to let your merchandise sparkle and stand out. For
industrial applications, the focus is on reducing installation and
maintenance cost by using fewer linear panels. With the electrical
set-up of up to 13 wires, the freedom to position these fixtures as
required and the integration of other services/third-party hardware,
the system allows you to reduce ceiling clutter. It can also be easily
re-configured to accommodate future lay-out changes. The
infrastructure is enabled to integrate sensors for data collection,
giving you the opportunity to use insightful granular information to
support your business.

Diagrama UGR (SHR: 0.25)

13
Josue Dialux

Edificación 1
Lista de luminarias

Φtotal Ptotal Rendimiento lumínico

45060 lm 421.0 W 107.0 lm/W

Uni. Fabricante N° de artículo Nombre del artículo P Φ Rendimiento lumínico

9 COOPER_LI HCC6W10D01 HCC6 LED 6" Cylinder Downlight Series 10.0 W 798 lm 79.8 lm/W
GHTING 0MB-
HM612935-
61NDH

10 LTS CAPL CAPL 300.2030.55 55° 27.0 W 2828 lm 104.8 lm/W

300.2030.55

2 PHILIPS LL512X XA 1 xLED50S/830 DA35W 30.5 W 4799 lm 157.3 lm/W

14
Josue Dialux

Edificación 1 · Baño1
Lista de locales (Evaluación energética)

15
Josue Dialux

Edificación 1 · Baño1
Lista de locales (Evaluación energética)

Baño1

Ptotal ALocal Potencia específica de conexión Ēperpendicular (Plano útil)

30.0 W 3.50 m² 8.57 W/m² = 3.21 W/m²/100 lx (Local) 267 lx

Uni. Fabricante N° de artículo Nombre del artículo P ΦLuminaria

3 COOPER_LI HCC6W10D01 HCC6 LED 6" Cylinder Downlight Series 10.0 W 798 lm
GHTING 0MB-
HM612935-
61NDH

Baño2

Ptotal ALocal Potencia específica de conexión Ēperpendicular (Plano útil)

20.0 W 1.91 m² 10.45 W/m² = 5.12 W/m²/100 lx (Local) 204 lx

Uni. Fabricante N° de artículo Nombre del artículo P ΦLuminaria

2 COOPER_LI HCC6W10D01 HCC6 LED 6" Cylinder Downlight Series 10.0 W 798 lm
GHTING 0MB-
HM612935-
61NDH

Baño3

Ptotal ALocal Potencia específica de conexión Ēperpendicular (Plano útil)

30.0 W 4.56 m² 6.58 W/m² = 2.75 W/m²/100 lx (Local) 239 lx

Uni. Fabricante N° de artículo Nombre del artículo P ΦLuminaria

3 COOPER_LI HCC6W10D01 HCC6 LED 6" Cylinder Downlight Series 10.0 W 798 lm
GHTING 0MB-
HM612935-
61NDH

16
Josue Dialux

Edificación 1 · Baño1
Lista de locales (Evaluación energética)

Cocina y Lavanderia

Ptotal ALocal Potencia específica de conexión Ēperpendicular (Plano útil)

61.0 W 8.67 m² 7.03 W/m² = 2.52 W/m²/100 lx (Local) 280 lx

Uni. Fabricante N° de artículo Nombre del artículo P ΦLuminaria

2 PHILIPS LL512X XA 1 xLED50S/830 DA35W 30.5 W 4799 lm

Departamento1

Ptotal ALocal Potencia específica de conexión Ēperpendicular (Plano útil)

64.0 W 13.73 m² 4.66 W/m² = 1.40 W/m²/100 lx (Local) 333 lx

Uni. Fabricante N° de artículo Nombre del artículo P ΦLuminaria

1 COOPER_LI HCC6W10D01 HCC6 LED 6" Cylinder Downlight Series 10.0 W 798 lm
GHTING 0MB-
HM612935-
61NDH

2 LTS CAPL CAPL 300.2030.55 55° 27.0 W 2828 lm

300.2030.55

Departamento2

Ptotal ALocal Potencia específica de conexión Ēperpendicular (Plano útil)

81.0 W 17.41 m² 4.65 W/m² = 1.47 W/m²/100 lx (Local) 317 lx

Uni. Fabricante N° de artículo Nombre del artículo P ΦLuminaria

3 LTS CAPL CAPL 300.2030.55 55° 27.0 W 2828 lm

300.2030.55

17
Josue Dialux

Edificación 1 · Baño1
Lista de locales (Evaluación energética)

Sala

Ptotal ALocal Potencia específica de conexión Ēperpendicular (Plano útil)

135.0 W 33.47 m² 4.03 W/m² = 1.46 W/m²/100 lx (Local) 277 lx

Uni. Fabricante N° de artículo Nombre del artículo P ΦLuminaria

5 LTS CAPL CAPL 300.2030.55 55° 27.0 W 2828 lm

300.2030.55

18
Josue Dialux

Edificación 1 · Baño1
Lista de luminarias

Φtotal Ptotal Rendimiento lumínico

45060 lm 421.0 W 107.0 lm/W

Uni. Fabricante N° de artículo Nombre del artículo P Φ Rendimiento lumínico

9 COOPER_LI HCC6W10D01 HCC6 LED 6" Cylinder Downlight Series 10.0 W 798 lm 79.8 lm/W
GHTING 0MB-
HM612935-
61NDH

10 LTS CAPL CAPL 300.2030.55 55° 27.0 W 2828 lm 104.8 lm/W

300.2030.55

2 PHILIPS LL512X XA 1 xLED50S/830 DA35W 30.5 W 4799 lm 157.3 lm/W

19
Josue Dialux

Edificación 1 · Baño1
Objetos de cálculo

20
Josue Dialux

Edificación 1 · Baño1
Objetos de cálculo

Planos útiles

Propiedades Ē Emín Emáx g1 g2 Índice

(Nominal)

Plano útil (Departamento1) 333 lx 3.34 lx 970 lx 0.010 0.003 S2

Iluminancia perpendicular (Adaptativamente) (≥ 300 lx)
Altura: 0.800 m, Zona marginal: 0.000 m

Plano útil (Departamento2) 317 lx 0.00 lx 1008 lx 0.00 0.00 S4

Iluminancia perpendicular (Adaptativamente) (≥ 300 lx)
Altura: 0.800 m, Zona marginal: 0.000 m

Plano útil (Baño3) 239 lx 12.0 lx 324 lx 0.050 0.037 S6

Iluminancia perpendicular (Adaptativamente) (≥ 200 lx)
Altura: 0.800 m, Zona marginal: 0.000 m

Plano útil (Cocina y Lavanderia) 280 lx 1.43 lx 504 lx 0.005 0.003 S8

Iluminancia perpendicular (Adaptativamente) (≥ 250 lx)
Altura: 0.800 m, Zona marginal: 0.000 m

Plano útil (Baño1) 267 lx 18.4 lx 395 lx 0.069 0.047 S10

Iluminancia perpendicular (Adaptativamente) (≥ 200 lx)
Altura: 0.800 m, Zona marginal: 0.000 m

Plano útil (Baño2) 204 lx 2.63 lx 301 lx 0.013 0.009 S12

Iluminancia perpendicular (Adaptativamente) (≥ 200 lx)
Altura: 0.800 m, Zona marginal: 0.000 m

Plano útil (Sala ) 277 lx 3.28 lx 999 lx 0.012 0.003 S14

Iluminancia perpendicular (Adaptativamente) (≥ 250 lx)
Altura: 0.800 m, Zona marginal: 0.000 m

21
Josue Dialux

Edificación 1 · Baño1 · Baño1

Resumen

Base: 3.50 m² | Grado de reflexión: Techo: 70.0 %, Paredes: 31.5 %, Suelo: 27.5 % | Factor de degradación: 0.80 (Global) | Altura
interior del local: 2.800 m | Altura de montaje: 2.800 m 22
Josue Dialux

Edificación 1 · Baño1 · Baño1

Resumen

Resultados

Tamaño Calculado Nominal Verificación

Índice

Plano útil Ēperpendicular 267 lx ≥ 200 lx S10

g1 0.069 - - S10

Valores de consumo Consumo [16 - 25] kWh/a máx. 150 kWh/a

Potencia específica de Local 8.57 W/m² - -

conexión

3.21 W/m²/100 lx - -

Perfil de uso: Áreas generales dentro de edificios - Salas de descanso, sanitarias y de primeros auxilios, Salas para asistencia sanitaria

Lista de luminarias

Uni. Fabricante N° de artículo Nombre del artículo P Φ Rendimiento lumínico

3 COOPER_LI HCC6W10D01 HCC6 LED 6" Cylinder Downlight Series 10.0 W 798 lm 79.8 lm/W
GHTING 0MB-
HM612935-
61NDH

23
Josue Dialux

Edificación 1 · Baño1 · Baño1

Plano de situación de luminarias

24
Josue Dialux

Edificación 1 · Baño1 · Baño1

Plano de situación de luminarias

Fabricante COOPER_LIGHTING P 10.0 W

N° de artículo HCC6W10D010MB- ΦLuminaria 798 lm

HM612935-61NDH

Nombre del artículo HCC6 LED 6" Cylinder

Downlight Series

Lámpara 1x LED

Luminarias individuales

X Y Altura de Luminaria
montaje

0.426 m 0.776 m 2.800 m 1

1.800 m 0.924 m 2.800 m 2

1.332 m 0.854 m 2.800 m 3

25
Josue Dialux

Edificación 1 · Baño1 · Baño1

Lista de luminarias

Φtotal Ptotal Rendimiento lumínico

2394 lm 30.0 W 79.8 lm/W

Uni. Fabricante N° de artículo Nombre del artículo P Φ Rendimiento lumínico

3 COOPER_LI HCC6W10D01 HCC6 LED 6" Cylinder Downlight Series 10.0 W 798 lm 79.8 lm/W
GHTING 0MB-
HM612935-
61NDH

26
Josue Dialux

Edificación 1 · Baño1 · Baño1

Objetos de cálculo

27
Josue Dialux

Edificación 1 · Baño1 · Baño1

Objetos de cálculo

Planos útiles

Propiedades Ē Emín Emáx g1 g2 Índice

(Nominal)

Plano útil (Baño1) 267 lx 18.4 lx 395 lx 0.069 0.047 S10

Iluminancia perpendicular (Adaptativamente) (≥ 200 lx)
Altura: 0.800 m, Zona marginal: 0.000 m

Perfil de uso: Áreas generales dentro de edificios - Salas de descanso, sanitarias y de primeros auxilios, Salas para asistencia sanitaria

28
Josue Dialux

Edificación 1 · Baño1 · Baño1

Plano útil (Baño1)

Propiedades Ē Emín Emáx g1 g2 Índice

(Nominal)

Plano útil (Baño1) 267 lx 18.4 lx 395 lx 0.069 0.047 S10

Iluminancia perpendicular (Adaptativamente) (≥ 200 lx)
Altura: 0.800 m, Zona marginal: 0.000 m

Perfil de uso: Áreas generales dentro de edificios - Salas de descanso, sanitarias y de primeros auxilios, Salas para asistencia sanitaria

29
Josue Dialux

Edificación 1 · Baño1 · Baño2

Resumen

Base: 1.91 m² | Grado de reflexión: Techo: 70.0 %, Paredes: 31.8 %, Suelo: 27.5 % | Factor de degradación: 0.80 (Global) | Altura
interior del local: 2.800 m | Altura de montaje: 2.800 m 30
Josue Dialux

Edificación 1 · Baño1 · Baño2

Resumen

Resultados

Tamaño Calculado Nominal Verificación

Índice

Plano útil Ēperpendicular 204 lx ≥ 200 lx S12

g1 0.013 - - S12

Valores de consumo Consumo [10 - 16] kWh/a máx. 100 kWh/a

Potencia específica de Local 10.45 W/m² - -

conexión

5.12 W/m²/100 lx - -

Perfil de uso: Áreas generales dentro de edificios - Salas de descanso, sanitarias y de primeros auxilios, Salas para asistencia sanitaria

Lista de luminarias

Uni. Fabricante N° de artículo Nombre del artículo P Φ Rendimiento lumínico

2 COOPER_LI HCC6W10D01 HCC6 LED 6" Cylinder Downlight Series 10.0 W 798 lm 79.8 lm/W
GHTING 0MB-
HM612935-
61NDH

31
Josue Dialux

Edificación 1 · Baño1 · Baño2

Plano de situación de luminarias

32
Josue Dialux

Edificación 1 · Baño1 · Baño2

Plano de situación de luminarias

Fabricante COOPER_LIGHTING P 10.0 W

N° de artículo HCC6W10D010MB- ΦLuminaria 798 lm

HM612935-61NDH

Nombre del artículo HCC6 LED 6" Cylinder

Downlight Series

Lámpara 1x LED

Luminarias individuales

X Y Altura de Luminaria
montaje

1.243 m 0.937 m 2.800 m 1

0.532 m 0.935 m 2.800 m 2

33
Josue Dialux

Edificación 1 · Baño1 · Baño2

Lista de luminarias

Φtotal Ptotal Rendimiento lumínico

1596 lm 20.0 W 79.8 lm/W

Uni. Fabricante N° de artículo Nombre del artículo P Φ Rendimiento lumínico

2 COOPER_LI HCC6W10D01 HCC6 LED 6" Cylinder Downlight Series 10.0 W 798 lm 79.8 lm/W
GHTING 0MB-
HM612935-
61NDH

34
Josue Dialux

Edificación 1 · Baño1 · Baño2

Objetos de cálculo

35
Josue Dialux

Edificación 1 · Baño1 · Baño2

Objetos de cálculo

Planos útiles

Propiedades Ē Emín Emáx g1 g2 Índice

(Nominal)

Plano útil (Baño2) 204 lx 2.63 lx 301 lx 0.013 0.009 S12

Iluminancia perpendicular (Adaptativamente) (≥ 200 lx)
Altura: 0.800 m, Zona marginal: 0.000 m

Perfil de uso: Áreas generales dentro de edificios - Salas de descanso, sanitarias y de primeros auxilios, Salas para asistencia sanitaria

36
Josue Dialux

Edificación 1 · Baño1 · Baño2

Plano útil (Baño2)

Propiedades Ē Emín Emáx g1 g2 Índice

(Nominal)

Plano útil (Baño2) 204 lx 2.63 lx 301 lx 0.013 0.009 S12

Iluminancia perpendicular (Adaptativamente) (≥ 200 lx)
Altura: 0.800 m, Zona marginal: 0.000 m

Perfil de uso: Áreas generales dentro de edificios - Salas de descanso, sanitarias y de primeros auxilios, Salas para asistencia sanitaria

37
Josue Dialux

Edificación 1 · Baño1 · Baño3

Resumen

Base: 4.56 m² | Grado de reflexión: Techo: 70.0 %, Paredes: 31.5 %, Suelo: 27.5 % | Factor de degradación: 0.80 (Global) | Altura
interior del local: 2.800 m | Altura de montaje: 2.800 m 38
Josue Dialux

Edificación 1 · Baño1 · Baño3

Resumen

Resultados

Tamaño Calculado Nominal Verificación

Índice

Plano útil Ēperpendicular 239 lx ≥ 200 lx S6

g1 0.050 - - S6

Valores de consumo Consumo [19 - 25] kWh/a máx. 200 kWh/a

Potencia específica de Local 6.58 W/m² - -

conexión

2.75 W/m²/100 lx - -

Perfil de uso: Áreas generales dentro de edificios - Salas de descanso, sanitarias y de primeros auxilios, Salas para asistencia sanitaria

Lista de luminarias

Uni. Fabricante N° de artículo Nombre del artículo P Φ Rendimiento lumínico

3 COOPER_LI HCC6W10D01 HCC6 LED 6" Cylinder Downlight Series 10.0 W 798 lm 79.8 lm/W
GHTING 0MB-
HM612935-
61NDH

39
Josue Dialux

Edificación 1 · Baño1 · Baño3

Plano de situación de luminarias

40
Josue Dialux

Edificación 1 · Baño1 · Baño3

Plano de situación de luminarias

Fabricante COOPER_LIGHTING P 10.0 W

N° de artículo HCC6W10D010MB- ΦLuminaria 798 lm

HM612935-61NDH

Nombre del artículo HCC6 LED 6" Cylinder

Downlight Series

Lámpara 1x LED

Luminarias individuales

X Y Altura de Luminaria
montaje

0.822 m 2.438 m 2.800 m 1

0.876 m 0.449 m 2.800 m 2

0.876 m 1.349 m 2.800 m 3

41
Josue Dialux

Edificación 1 · Baño1 · Baño3

Lista de luminarias

Φtotal Ptotal Rendimiento lumínico

2394 lm 30.0 W 79.8 lm/W

Uni. Fabricante N° de artículo Nombre del artículo P Φ Rendimiento lumínico

3 COOPER_LI HCC6W10D01 HCC6 LED 6" Cylinder Downlight Series 10.0 W 798 lm 79.8 lm/W
GHTING 0MB-
HM612935-
61NDH

42
Josue Dialux

Edificación 1 · Baño1 · Baño3

Objetos de cálculo

43
Josue Dialux

Edificación 1 · Baño1 · Baño3

Objetos de cálculo

Planos útiles

Propiedades Ē Emín Emáx g1 g2 Índice

(Nominal)

Plano útil (Baño3) 239 lx 12.0 lx 324 lx 0.050 0.037 S6

Iluminancia perpendicular (Adaptativamente) (≥ 200 lx)
Altura: 0.800 m, Zona marginal: 0.000 m

Perfil de uso: Áreas generales dentro de edificios - Salas de descanso, sanitarias y de primeros auxilios, Salas para asistencia sanitaria

44
Josue Dialux

Edificación 1 · Baño1 · Baño3

Plano útil (Baño3)

Propiedades Ē Emín Emáx g1 g2 Índice

(Nominal)

Plano útil (Baño3) 239 lx 12.0 lx 324 lx 0.050 0.037 S6

Iluminancia perpendicular (Adaptativamente) (≥ 200 lx)
Altura: 0.800 m, Zona marginal: 0.000 m

Perfil de uso: Áreas generales dentro de edificios - Salas de descanso, sanitarias y de primeros auxilios, Salas para asistencia sanitaria

45
Josue Dialux

Edificación 1 · Baño1 · Cocina y Lavanderia

Resumen

Base: 8.67 m² | Grado de reflexión: Techo: 70.0 %, Paredes: 31.5 %, Suelo: 27.5 % | Factor de degradación: 0.80 (Global) | Altura
interior del local: 2.800 m | Altura de montaje: 2.800 m 46
Josue Dialux

Edificación 1 · Baño1 · Cocina y Lavanderia

Resumen

Resultados

Tamaño Calculado Nominal Verificación

Índice

Plano útil Ēperpendicular 280 lx ≥ 250 lx S8

g1 0.005 - - S8

Valores de consumo Consumo [84 - 140] kWh/a máx. 350 kWh/a

Potencia específica de Local 7.03 W/m² - -

conexión

2.52 W/m²/100 lx - -

Perfil de uso: Actividades industriales y artesanales - Lavanderías y limpieza en seco, Control y retoques

Lista de luminarias

Uni. Fabricante N° de artículo Nombre del artículo P Φ Rendimiento lumínico

2 PHILIPS LL512X XA 1 xLED50S/830 DA35W 30.5 W 4799 lm 157.3 lm/W

47
Josue Dialux

Edificación 1 · Baño1 · Cocina y Lavanderia

Plano de situación de luminarias

48
Josue Dialux

Edificación 1 · Baño1 · Cocina y Lavanderia

Plano de situación de luminarias

Fabricante PHILIPS P 30.5 W

Nombre del artículo LL512X XA 1 ΦLuminaria 4799 lm

xLED50S/830 DA35W

Lámpara 1x LED50S/830/-

Luminarias individuales

X Y Altura de Luminaria
montaje

3.031 m 1.294 m 2.800 m 1

1.311 m 1.226 m 2.800 m 2

49
Josue Dialux

Edificación 1 · Baño1 · Cocina y Lavanderia

Lista de luminarias

Φtotal Ptotal Rendimiento lumínico

9598 lm 61.0 W 157.3 lm/W

Uni. Fabricante N° de artículo Nombre del artículo P Φ Rendimiento lumínico

2 PHILIPS LL512X XA 1 xLED50S/830 DA35W 30.5 W 4799 lm 157.3 lm/W

50
Josue Dialux

Edificación 1 · Baño1 · Cocina y Lavanderia

Objetos de cálculo

51
Josue Dialux

Edificación 1 · Baño1 · Cocina y Lavanderia

Objetos de cálculo

Planos útiles

Propiedades Ē Emín Emáx g1 g2 Índice

(Nominal)

Plano útil (Cocina y Lavanderia) 280 lx 1.43 lx 504 lx 0.005 0.003 S8

Iluminancia perpendicular (Adaptativamente) (≥ 250 lx)
Altura: 0.800 m, Zona marginal: 0.000 m

Perfil de uso: Actividades industriales y artesanales - Lavanderías y limpieza en seco, Control y retoques

52
Josue Dialux

Edificación 1 · Baño1 · Cocina y Lavanderia

Plano útil (Cocina y Lavanderia)

Propiedades Ē Emín Emáx g1 g2 Índice

(Nominal)

Plano útil (Cocina y Lavanderia) 280 lx 1.43 lx 504 lx 0.005 0.003 S8

Iluminancia perpendicular (Adaptativamente) (≥ 250 lx)
Altura: 0.800 m, Zona marginal: 0.000 m

Perfil de uso: Actividades industriales y artesanales - Lavanderías y limpieza en seco, Control y retoques

53
Josue Dialux

Edificación 1 · Baño1 · Departamento1

Resumen

Base: 13.73 m² | Grado de reflexión: Techo: 70.0 %, Paredes: 31.8 %, Suelo: 27.5 % | Factor de degradación: 0.80 (Global) | Altura
interior del local: 2.800 m | Altura de montaje: 2.400 m - 2.800 m 54
Josue Dialux

Edificación 1 · Baño1 · Departamento1

Resumen

Resultados

Tamaño Calculado Nominal Verificación

Índice

Plano útil Ēperpendicular 333 lx ≥ 300 lx S2

g1 0.010 - - S2

Valores de consumo Consumo [78 - 120] kWh/a máx. 500 kWh/a

Potencia específica de Local 4.66 W/m² - -

conexión

1.40 W/m²/100 lx - -

Perfil de uso: Áreas generales dentro de edificios - Salas de descanso, sanitarias y de primeros auxilios, Salas de descanso

Lista de luminarias

Uni. Fabricante N° de artículo Nombre del artículo P Φ Rendimiento lumínico

1 COOPER_LI HCC6W10D01 HCC6 LED 6" Cylinder Downlight Series 10.0 W 798 lm 79.8 lm/W
GHTING 0MB-
HM612935-
61NDH

2 LTS CAPL CAPL 300.2030.55 55° 27.0 W 2828 lm 104.8 lm/W

300.2030.55

55
Josue Dialux

Edificación 1 · Baño1 · Departamento1

Plano de situación de luminarias

56
Josue Dialux

Edificación 1 · Baño1 · Departamento1

Plano de situación de luminarias

Fabricante COOPER_LIGHTING P 10.0 W

N° de artículo HCC6W10D010MB- ΦLuminaria 798 lm

HM612935-61NDH

Nombre del artículo HCC6 LED 6" Cylinder

Downlight Series

Lámpara 1x LED

Luminarias individuales

X Y Altura de Luminaria
montaje

4.299 m 0.852 m 2.800 m 3

57
Josue Dialux

Edificación 1 · Baño1 · Departamento1

Plano de situación de luminarias

Fabricante LTS P 27.0 W

N° de artículo CAPL 300.2030.55 ΦLuminaria 2828 lm

Nombre del artículo CAPL 300.2030.55

55°

Lámpara 1x LED

Luminarias individuales

X Y Altura de Luminaria
montaje

1.742 m 0.642 m 2.400 m 1

4.215 m 2.566 m 2.400 m 2

58
Josue Dialux

Edificación 1 · Baño1 · Departamento1

Lista de luminarias

Φtotal Ptotal Rendimiento lumínico

6454 lm 64.0 W 100.8 lm/W

Uni. Fabricante N° de artículo Nombre del artículo P Φ Rendimiento lumínico

1 COOPER_LI HCC6W10D01 HCC6 LED 6" Cylinder Downlight Series 10.0 W 798 lm 79.8 lm/W
GHTING 0MB-
HM612935-
61NDH

2 LTS CAPL CAPL 300.2030.55 55° 27.0 W 2828 lm 104.8 lm/W

300.2030.55

59
Josue Dialux

Edificación 1 · Baño1 · Departamento1

Objetos de cálculo

60
Josue Dialux

Edificación 1 · Baño1 · Departamento1

Objetos de cálculo

Planos útiles

Propiedades Ē Emín Emáx g1 g2 Índice

(Nominal)

Plano útil (Departamento1) 333 lx 3.34 lx 970 lx 0.010 0.003 S2

Iluminancia perpendicular (Adaptativamente) (≥ 300 lx)
Altura: 0.800 m, Zona marginal: 0.000 m

Perfil de uso: Áreas generales dentro de edificios - Salas de descanso, sanitarias y de primeros auxilios, Salas de descanso

61
Josue Dialux

Edificación 1 · Baño1 · Departamento1

Plano útil (Departamento1)

Propiedades Ē Emín Emáx g1 g2 Índice

(Nominal)

Plano útil (Departamento1) 333 lx 3.34 lx 970 lx 0.010 0.003 S2

Iluminancia perpendicular (Adaptativamente) (≥ 300 lx)
Altura: 0.800 m, Zona marginal: 0.000 m

Perfil de uso: Áreas generales dentro de edificios - Salas de descanso, sanitarias y de primeros auxilios, Salas de descanso

62
Josue Dialux

Edificación 1 · Baño1 · Departamento2

Resumen

Base: 17.41 m² | Grado de reflexión: Techo: 70.0 %, Paredes: 31.5 %, Suelo: 27.5 % | Factor de degradación: 0.80 (Global) | Altura
interior del local: 2.800 m | Altura de montaje: 2.400 m 63
Josue Dialux

Edificación 1 · Baño1 · Departamento2

Resumen

Resultados

Tamaño Calculado Nominal Verificación

Índice

Plano útil Ēperpendicular 317 lx ≥ 300 lx S4

g1 0.00 - - S4

Valores de consumo Consumo [98 - 160] kWh/a máx. 650 kWh/a

Potencia específica de Local 4.65 W/m² - -

conexión

1.47 W/m²/100 lx - -

Perfil de uso: Instalaciones de sanidad - Salas para el personal, Salas de estancia de personal

Lista de luminarias

Uni. Fabricante N° de artículo Nombre del artículo P Φ Rendimiento lumínico

3 LTS CAPL CAPL 300.2030.55 55° 27.0 W 2828 lm 104.8 lm/W

300.2030.55

64
Josue Dialux

Edificación 1 · Baño1 · Departamento2

Plano de situación de luminarias

65
Josue Dialux

Edificación 1 · Baño1 · Departamento2

Plano de situación de luminarias

Fabricante LTS P 27.0 W

N° de artículo CAPL 300.2030.55 ΦLuminaria 2828 lm

Nombre del artículo CAPL 300.2030.55

55°

Lámpara 1x LED

Luminarias individuales

X Y Altura de Luminaria
montaje

2.691 m 2.992 m 2.400 m 1

4.645 m 3.050 m 2.400 m 2

0.783 m 1.086 m 2.400 m 3

66
Josue Dialux

Edificación 1 · Baño1 · Departamento2

Lista de luminarias

Φtotal Ptotal Rendimiento lumínico

8484 lm 81.0 W 104.7 lm/W

Uni. Fabricante N° de artículo Nombre del artículo P Φ Rendimiento lumínico

3 LTS CAPL CAPL 300.2030.55 55° 27.0 W 2828 lm 104.8 lm/W

300.2030.55

67
Josue Dialux

Edificación 1 · Baño1 · Departamento2

Objetos de cálculo

68
Josue Dialux

Edificación 1 · Baño1 · Departamento2

Objetos de cálculo

Planos útiles

Propiedades Ē Emín Emáx g1 g2 Índice

(Nominal)

Plano útil (Departamento2) 317 lx 0.00 lx 1008 lx 0.00 0.00 S4

Iluminancia perpendicular (Adaptativamente) (≥ 300 lx)
Altura: 0.800 m, Zona marginal: 0.000 m

Perfil de uso: Instalaciones de sanidad - Salas para el personal, Salas de estancia de personal

69
Josue Dialux

Edificación 1 · Baño1 · Departamento2

Plano útil (Departamento2)

Propiedades Ē Emín Emáx g1 g2 Índice

(Nominal)

Plano útil (Departamento2) 317 lx 0.00 lx 1008 lx 0.00 0.00 S4

Iluminancia perpendicular (Adaptativamente) (≥ 300 lx)
Altura: 0.800 m, Zona marginal: 0.000 m

Perfil de uso: Instalaciones de sanidad - Salas para el personal, Salas de estancia de personal

70
Josue Dialux

Edificación 1 · Baño1 · Sala

Resumen

Base: 33.47 m² | Grado de reflexión: Techo: 70.0 %, Paredes: 31.8 %, Suelo: 27.4 % | Factor de degradación: 0.80 (Global) | Altura
interior del local: 2.800 m | Altura de montaje: 2.400 m 71
Josue Dialux

Edificación 1 · Baño1 · Sala

Resumen

Resultados

Tamaño Calculado Nominal Verificación

Índice

Plano útil Ēperpendicular 277 lx ≥ 250 lx S14

g1 0.012 - - S14

Valores de consumo Consumo [180 - 260] kWh/a máx. 1200 kWh/a

Potencia específica de Local 4.03 W/m² - -

conexión

1.46 W/m²/100 lx - -

Perfil de uso: Instalaciones de sanidad - Salas para el personal, Salas de estancia de personal

Lista de luminarias

Uni. Fabricante N° de artículo Nombre del artículo P Φ Rendimiento lumínico

5 LTS CAPL CAPL 300.2030.55 55° 27.0 W 2828 lm 104.8 lm/W

300.2030.55

72
Josue Dialux

Edificación 1 · Baño1 · Sala

Plano de situación de luminarias

73
Josue Dialux

Edificación 1 · Baño1 · Sala

Plano de situación de luminarias

Fabricante LTS P 27.0 W

N° de artículo CAPL 300.2030.55 ΦLuminaria 2828 lm

Nombre del artículo CAPL 300.2030.55

55°

Lámpara 1x LED

Luminarias individuales

X Y Altura de Luminaria
montaje

1.777 m 5.700 m 2.400 m 1

1.720 m 2.558 m 2.400 m 2

6.807 m 0.600 m 2.400 m 3

3.900 m 2.100 m 2.400 m 4

8.941 m 2.042 m 2.400 m 5

74
Josue Dialux

Edificación 1 · Baño1 · Sala

Lista de luminarias

Φtotal Ptotal Rendimiento lumínico

14140 lm 135.0 W 104.7 lm/W

Uni. Fabricante N° de artículo Nombre del artículo P Φ Rendimiento lumínico

5 LTS CAPL CAPL 300.2030.55 55° 27.0 W 2828 lm 104.8 lm/W

300.2030.55

75
Josue Dialux

Edificación 1 · Baño1 · Sala

Objetos de cálculo

76
Josue Dialux

Edificación 1 · Baño1 · Sala

Objetos de cálculo

Planos útiles

Propiedades Ē Emín Emáx g1 g2 Índice

(Nominal)

Plano útil (Sala ) 277 lx 3.28 lx 999 lx 0.012 0.003 S14

Iluminancia perpendicular (Adaptativamente) (≥ 250 lx)
Altura: 0.800 m, Zona marginal: 0.000 m

Perfil de uso: Instalaciones de sanidad - Salas para el personal, Salas de estancia de personal

77
Josue Dialux

Edificación 1 · Baño1 · Sala

Plano útil (Sala )

Propiedades Ē Emín Emáx g1 g2 Índice

(Nominal)

Plano útil (Sala ) 277 lx 3.28 lx 999 lx 0.012 0.003 S14

Iluminancia perpendicular (Adaptativamente) (≥ 250 lx)
Altura: 0.800 m, Zona marginal: 0.000 m

Perfil de uso: Instalaciones de sanidad - Salas para el personal, Salas de estancia de personal

78
Josue Dialux

Glosario

A Símbolo para una superficie en la geometría

Altura interior del local Designación para la distancia entre el borde superior del suelo y el borde inferior del
techo (para un local en su estado terminado).

Área circundante El área circundante limita directamente con el área de la tarea visual y debe contar con
una anchura de al menos 0,5 m, según DIN EN 12464-1. Se encuentra a la misma altura
que el área de la tarea visual.

Área de fondo El área de fondo limita, según DIN EN 12464-1, con el área inmediatamente circundante
y alcanza los límites del local. En el caso de locales grandes, el área de fondo tiene al
menos 3 m de anchura. Es horizontal y se encuentra a la altura del suelo.

Área de la tarea visual El área requerida para llevar a cabo una tarea visual según DIN EN 12464-1. La altura
corresponde a la altura a la que se lleva a cabo la tarea visual.

CCT (ingl. correlated colour temperature)

Temperatura del cuerpo de un proyector térmico, que se utiliza para la descripción de su
color de luz. Unidad: Kelvin [K]. Entre menor sea el valor numérico, más rojo, a mayor
valor numérico, más azul será el color de luz. La temperatura de color de lámparas de
descarga gaseosa y semiconductores se denomina, al contrario de la temperatura de
color de los proyectores térmicos, como "temperatura de color correlacionada".

Correspondencia entre colores de luz y rangos de temperatura de color según EN

12464-1:

Color de luz - temperatura de color [K]

blanco cálido (ww) < 3.300 K
blanco neutro (nw) ≥ 3.300 – 5.300 K
blanco luz diurna (tw) > 5.300 K

Cociente de luz diurna Relación entre la iluminacia que se alcanza en un punto en el espacio interior, debida
únicamente a la incidencia de luz diurna, y la iluminancia horizontal en el espacio exterior
bajo cielo abierto.

Símbolo: D (ingl. daylight factor)

Unidad: %

79
Josue Dialux

Glosario

CRI (ingl. colour rendering index)

Denominación para el índice de reproducción cromática de una luminaria o de una
fuente de luz según DIN 6169: 1976 o. CIE 13.3: 1995.

El índice general de reproducción cromática Ra (o CRI) es un coeficiente adimensional

que describe la calidad de una fuente de luz blanca en lo que respecta a su semejanza a
una fuente de luz de referencia, en los espectros de remisión de 8 colores de prueba
definidos (ver DIN 6169 o CIE 1974).

Densidad lumínica Medida de la "impresión de claridad" que el ojo humano percibe de una superficie. Es
posible que la superficie misma ilumine o que refleje la luz que incide sobre ella (valor de
emisor). Es la única dimensión fotométrica que el ojo humano puede percibir.

Unidad: Candela por metro cuadrado

Abreviatura: cd/m²
Símbolo: L

Eta (η) (ingl. light output ratio)

El grado de eficacia de funcionamiento de luminaria describe qué porcentaje del flujo
luminoso de una fuente de luz de radiación libre (o módulo LED) abandona la luminaria
instalada.

Unidad: %

Factor de degradación Véase MF

Flujo luminoso Medida para la potencia luminosa total emitida por una fuente de luz en todas
direcciones. Es con ello un "valor de emisor" que especifica la potencia de emisión total.
El flujo luminoso de una fuente de luz solo puede determinarse en el laboratorio. Se
diferencia entre el flujo luminoso de lámpara o de módulo LED y el flujo luminoso de
luminaria.

Unidad: Lumen
Abreviatura: lm
Símbolo: Φ

80
Josue Dialux

Glosario

g1 Con frecuencia también Uo (ingl. overall uniformity)

Denomina la uniformidad total de la iluminancia sobre una superficie. Es el cociente de
Emin y Ē y se utiliza, entre otras, en normas para la especificación de iluminación en
lugares de trabajo.

g2 Denomina en realidad la "desigualdad" de la iluminancia sobre una superficie. Es el

cociente entre Emin y Emax y por lo general es relevante solo como evidencia de
iluminación de emergencia según EN 1838.

Grado de reflexión El grado de reflexión de una superficie describe qué cantidad de la luz incidente es
reflejada. El grado de reflexión se define mediante la coloración de la superficie.

Iluminancia, adaptativa Para la determinación de la iluminancia media adaptativa sobre una superficie, ésta se
rasteriza en forma "adaptativa". En el área en que hay las mayores diferencias en
iluminancia dentro de la superficie, la rasterización se hace más fina, en el área de
menores diferencias, se realiza una rasterización más gruesa.

Iluminancia, horizontal Iluminancia, calculada o medida sobre un plano horizontal (éste puede ser p.ej. una
superficie de una mesa o el suelo). La iluminancia horizontal se identifica por lo general
con las letras Eh.

Iluminancia, perpendicular Iluminancia perpendicular a una superficie, medida o calculada. Este se debe considerar
en superficies inclinadas. Si la superficie es horizontal o vertical, no existe diferencia
entre la iluminancia perpendicular y la vertical u horizontal.

Iluminancia, vertical Iluminancia, calculada o medida sobre un plano vertical (este puede ser p.ej. la parte
frontal de una estantería). La iluminancia vertical se identifica por lo general con las
letras Ev.

Intensidad lumínica Describe la intensidad de luz en una dirección determinada (valor de emisor). La
intensidad lumínica es el flujo luminoso Φ, entregado en un ángulo determinado Ω del
espacio. La característica de emisión de una fuente de luz se representa gráficamente en
una curva de distribución de intensidad luminosa (CDL). La intensidad lumínica es una
unidad básica SI.

Unidad: Candela
Abreviatura: cd
Símbolo: I

81
Josue Dialux

Glosario

Intensidad lumínica Describe la relación del flujo luminoso que cae sobre una superficie determinada y el
tamaño de esta superficie (lm/m² = lx). La iluminancia no está vinculada a una superficie
de un objeto. Puede determinarse en cualquier punto del espacio (interior o exterior). La
iluminancia no es una propiedad de un producto, ya que se trata de un valor del
receptor. Para su medición se utilizan aparatos de medición de iluminancia.

Unidad: Lux
Abreviatura: lx
Símbolo: E

LENI (ingl. lighting energy numeric indicator)

Indicador numérico de energía de iluminación según EN 15193

Unidad: kWh/m² año

LLMF (ingl. lamp lumen maintenance factor)/según CIE 97: 2005

Factor de mantenimiento de flujo luminoso de lámparas, tiene en cuenta la disminución
del flujo luminoso de una lámpara o de un módulo LED en el curso de su tiempo de
funcionamiento. El factor de mantenimiento de flujo luminoso de lámparas se especifica
como número decimal y puede tomar un valor máximo de 1 (sin disminución de flujo
luminoso).

LMF (ingl. luminaire maintenance factor)/según CIE 97: 2005

Factor de mantenimiento de luminaria, tiene en cuenta el ensuciamiento de la luminaria
en el curso de su tiempo de funcionamiento. El factor de mantenimiento de luminaria se
especifica como número decimal y puede tomar un valor máximo de 1 (sin suciedad).

LSF (ingl. lamp survival factor)/según CIE 97: 2005

Factor de supervivencia de la lámpara, tiene en cuenta el fallo total de una luminaria en
el curso de su tiempo de funcionamiento. El factor de supervivencia de la lámpara se
expresa como número decimal y puede tomar un valor máximo de 1 (dentro del tiempo
considerado, no hay fallo, o sustitución inmediata tras un fallo).

82
Josue Dialux

Glosario

MF (ingl. maintenance factor)/según CIE 97: 2005

Factor de mantenimiento, número decimal entre 0 y 1, describe la relación entre el valor
nuevo de una dimensión de planificación fotométrica (p.ej. iluminancia) y el valor de
mantenimiento tras un tiempo determinado. El factor de mantenimiento tiene en cuenta
el ensuciamiento de lámparas y locales, así como la disminución de flujo luminoso y el
fallo de fuentes de luz.
El factor de mantenimiento se considera en forma general aproximada o se calcula en
forma detallada según CIE 97: 2005, por medio de la fórmula RMF x LMF x LLMF x LSF.

Observador UGR Punto de cálculo en el espacio, para el cual el DIALux determina el valor UGR. La posición
y altura del punto de cálculo deben corresponder a la posición del observador típico
(posición y altura de los ojos del usuario).

P (ingl. power)
Consumo de potencia eléctrica

Unidad: Vatio
Abreviatura: W

Plano útil Superficie virtual de medición o de cálculo a la altura de la tarea visual, por lo general
sigue la geometría del local. El plano útil puede también dotarse de una zona marginal.

Rendimiento lumínico Relación entre la potencia luminosa emitida Φ [lm] y la potencia eléctrica consumida P
[W] Unidad: lm/W.

Esta relación puede formarse para la lámpara o el módulo LED (rendimiento lumínico de
lámpara o del módulo), para la lámpara o módulo junto con su dispositivo de control
(rendimiento lumínico del sistema) y para la iluminaria completa (rendimiento lumínico
de luminaria).

83
Josue Dialux

Glosario

RMF (ingl. room maintenance factor)/según CIE 97: 2005

Factor de mantenimiento del local, tiene en cuenta el ensuciamiento de las superficies
que rodean el local en el curso de su tiempo de funcionamiento. El factor de
mantenimiento del local se especifica como número decimal y puede tomar un valor
máximo de 1 (sin suciedad).

Superficie útil - Cociente de luz diurna Una superficie de cálculo, dentro de la cual se calcula el cociente de luz diurna.

UGR (max) (ingl. unified glare rating)

Medida para el efecto psicológico de deslumbramiento de un espacio interior.
Además de la luminancia de la luminaria, el valor UGR depende también de la posición
del observador, la dirección de observación y la luminancia del entorno. Entre otras, en la
norma EN 12464-1 se especifican valores UGR máximos permitidos para diversos
lugares de trabajo en espacios interiores.

Zona marginal Zona circundante entre el plano útil y las paredes, que no se considera en el cálculo.

84
