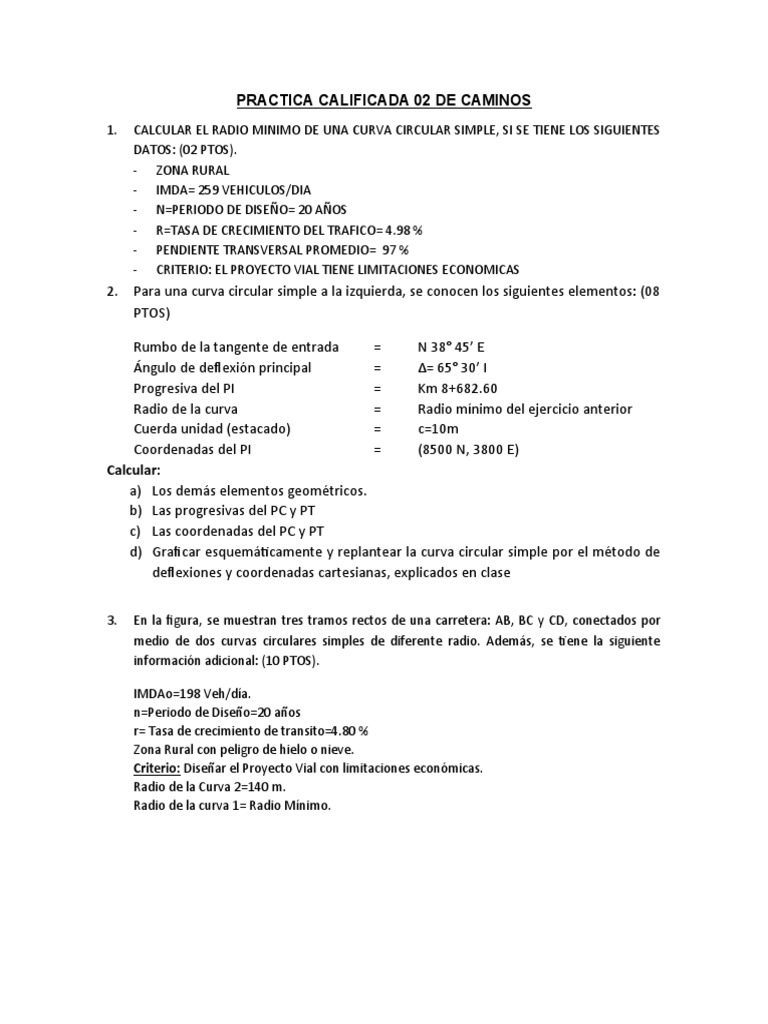

PRACTICA CALIFICADA 02 DE CAMINOS

1. CALCULAR EL RADIO MINIMO DE UNA CURVA CIRCULAR SIMPLE, SI SE TIENE LOS SIGUIENTES
DATOS: (02 PTOS).
- ZONA RURAL
- IMDA= 259 VEHICULOS/DIA
- N=PERIODO DE DISEÑO= 20 AÑOS
- R=TASA DE CRECIMIENTO DEL TRAFICO= 4.98 %
- PENDIENTE TRANSVERSAL PROMEDIO= 97 %
- CRITERIO: EL PROYECTO VIAL TIENE LIMITACIONES ECONOMICAS
2. Para una curva circular simple a la izquierda, se conocen los siguientes elementos: (08
PTOS)

Rumbo de la tangente de entrada = N 38° 45’ E


Ángulo de deflexión principal = Δ= 65° 30’ I
Progresiva del PI = Km 8+682.60
Radio de la curva = Radio mínimo del ejercicio anterior
Cuerda unidad (estacado) = c=10m
Coordenadas del PI = (8500 N, 3800 E)
Calcular:
a) Los demás elementos geométricos.
b) Las progresivas del PC y PT
c) Las coordenadas del PC y PT
d) Graficar esquemáticamente y replantear la curva circular simple por el método de
deflexiones y coordenadas cartesianas, explicados en clase

3. En la figura, se muestran tres tramos rectos de una carretera: AB, BC y CD, conectados por
medio de dos curvas circulares simples de diferente radio. Además, se tiene la siguiente
información adicional: (10 PTOS).

IMDAo=198 Veh/día.
n=Periodo de Diseño=20 años
r= Tasa de crecimiento de transito=4.80 %
Zona Rural con peligro de hielo o nieve.
Criterio: Diseñar el Proyecto Vial con limitaciones económicas.
Radio de la Curva 2=140 m.
Radio de la curva 1= Radio Mínimo.
74º 42´

74º 42´ 65º 28´


44º 46´

65º 28´

Progresiva del punto A = Km12+850


Coordenadas UTM del punto A = 5,000 N; 8,500 E
Rumbo y distancia tramo AB = N74° 42´E, 612.40 m
Rumbo y distancia tramo BC = S65° 28´E, 664.60 m
Rumbo y distancia tramo CD = N44° 46´E, 524.50 m
Para el cálculo de la pendiente transversal promedio (mt), se tiene el siguiente cuadro:

DISTANCIA
PROGRESIV COTA COTA
PTO ENTRE Mt (%)
A IZQUIERDA DERECHA
EXTREMOS
1 0+0 18 2850 2855
18
2 0+50 2855 2860
18
3 0+100 2860 2865
18
4 0+150 2865 2870
18
5 0+200 2870 2880
18
6 0+250 2875 2885
18
7 0+300 2880 2890
18
8 0+350 2885 2895
18
9 0+400 2890 2900
18
10 0+450 2895 2905
18
11 0+500 2900 2910
18
12 0+550 2905 2915
18
13 0+600 2910 2920
18
14 0+650 2915 2925
18
15 0+700 2920 2930
18
16 0+750 2925 2929
18
17 0+800 2930 2934
18
18 0+850 2935 2939
18
19 0+900 2940 2944
18
20 0+950 2945 2949
18
21 1+00 2950 2954
18
22 1+050 2955 2959
18
23 1+100 2960 2964
18
24 1+150 2965 2969
18
25 1+200 2970 2974
18
26 1+250 2975 2979
18
27 1+300 2980 2984
18
28 1+350 2985 2989
18
29 1+400 2990 2998
18
30 1+450 2995 3003
18
31 1+500 3000 3008
18
32 1+550 3005 3013
18
33 1+600 3010 3018
18
34 1+650 3015 3023
18
35 1+700 3020 3027
18
36 1+750 3025 3032
18
37 1+800 3030 3037

Calcular:
a) La Velocidad de Diseño.
b) El Radio Mínimo de la Curva 01.
c) Las progresivas de los cuatro puntos de tangencia.
d) Calcular el Peralte y la Velocidad Especifica de las curvas horizontales, comentar si
cumplen los criterios de diseño.
e) Las coordenadas UTM del punto D.
f) Comentar si se cumple con la longitud mínima admisible y máxima deseable de los tramos
en tangente.
