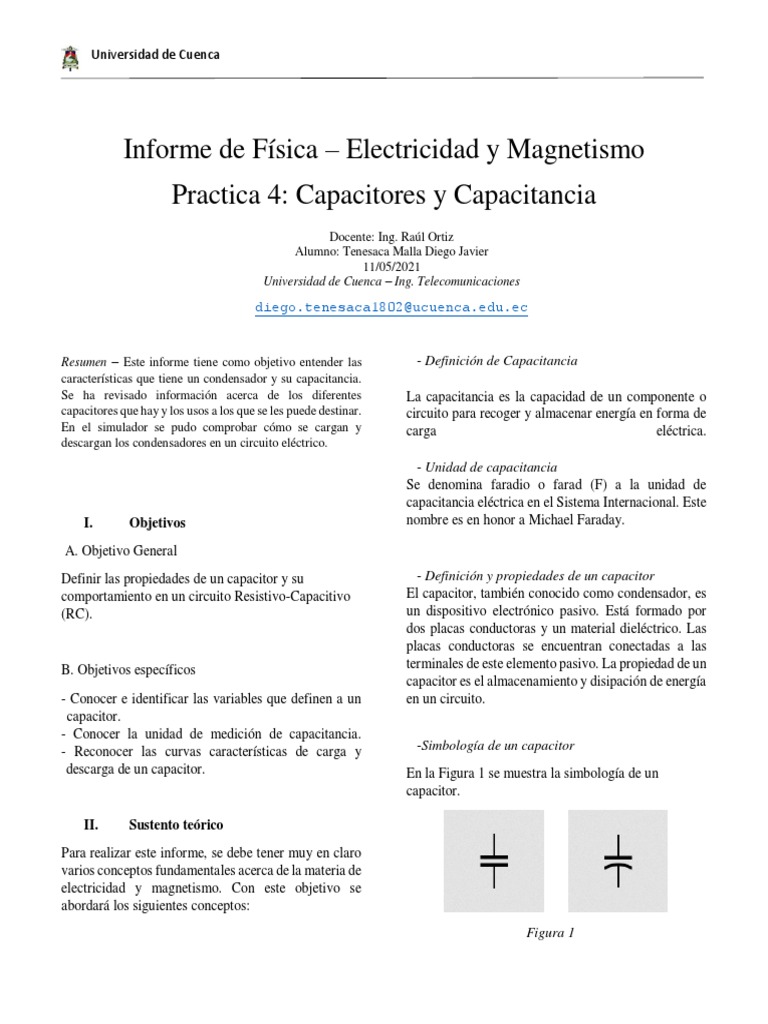

Informe de Física – Electricidad y Magnetismo

Practica 4: Capacitores y Capacitancia
Docente: Ing. Raúl Ortiz
Alumno: Tenesaca Malla Diego Javier
11/05/2021
Universidad de Cuenca – Ing. Telecomunicaciones
diego.tenesaca1802@ucuenca.edu.ec

Resumen – Este informe tiene como objetivo entender las
características que tiene un condensador y su capacitancia.
Se ha revisado información acerca de los diferentes
capacitores que hay y los usos a los que se les puede destinar.
En el simulador se pudo comprobar cómo se cargan y
descargan los condensadores en un circuito eléctrico.
I. Objetivos
- Definición de Capacitancia
La capacitancia es la capacidad de un componente o
circuito para recoger y almacenar energía en forma de
carga eléctrica.
- Unidad de capacitancia
Se denomina faradio o farad (F) a la unidad de
capacitancia eléctrica en el Sistema Internacional. Este
nombre es en honor a Michael Faraday.

A. Objetivo General
Definir las propiedades de un capacitor y su
comportamiento en un circuito Resistivo-Capacitivo
(RC).
B. Objetivos específicos
- Conocer e identificar las variables que definen a un
scapacitor.
- Conocer la unidad de medición de capacitancia.
- Reconocer las curvas características de carga y
rdescarga de un capacitor.
- Definición y propiedades de un capacitor
El capacitor, también conocido como condensador, es
un dispositivo electrónico pasivo. Está formado por
dos placas conductoras y un material dieléctrico. Las
placas conductoras se encuentran conectadas a las
terminales de este elemento pasivo. La propiedad de un
capacitor es el almacenamiento y disipación de energía
en un circuito.
-Simbología de un capacitor
En la Figura 1 se muestra la simbología de un
capacitor.

II. Sustento teórico

Para realizar este informe, se debe tener muy en claro
varios conceptos fundamentales acerca de la materia de
electricidad y magnetismo. Con este objetivo se
abordará los siguientes conceptos:
Figura 1
 Universidad de Cuenca

1
-Tipos de capacitores  Condensador de Poliéster:
Los condensadores de poliéster son
Hay distintos tipos de condensadores y cada uno varía
condensadores compuestos de placas de metal
según sus características y cada uno tiene sus propias
con película de poliéster entre ellos. Estos
ventajas y desventajas.
condensadores tienen una capacitancia que
 Condensadores Electrolíticos de Aluminio: están en el rango de 1nF a 15µ.
Estos condensadores se componen de dos tiras
enrolladas de papel aluminio con una tira de
papel absorbente entre ellas que se empapa con
una solución de electrolito, todo esto sellado
en una lata. Estos condensadores cubren un
rango de capacitancia de 0.1µF a 500000µF.

 Condensadores de Polipropileno:
Estos condensadores se llaman así debido a
que tienen un dieléctrico que está hecho de
película de polipropileno. Estos
condensadores cubren un rango de
 Condensador Cerámico:
capacitancia que van de los 10pF a 10µF.
Estos condensadores están compuestos de
materiales como el ácido de titanio bario como
su dieléctrico. Junto con los electrolíticos, son
los condensadores más utilizados. Los
condensadores cerámicos tienen valores de
capacitancia muy altos para su tamaño. Estos
valores están en un rango de 1pF hasta varios
microfaradios.
 Universidad de Cuenca

 Condensadores de Tantalio:
 Capacitores de Mica de Plata:
Estos condensadores están hechos de
Estos capacitores se fabrican depositando una
pentoxido de tántalo. Los condensadores de
tantalio son condensadores electrolíticos, lo fina capa de plata sobre un dieléctrico de mica.
que significa que están polarizados.

 Condensadores de Poliestireno:
Estos condensadores están compuestos de un
dieléctrico de poliestireno. Sus valores son
bajos, generalmente entre 10pF a 47nF.
 Condensadores de Papel:
Estos condensadores están hechos de tiras
planas delgadas de conductores de lámina de
metal separados por un dieléctrico de papel
encerado. Tienen un rango de capacitancia de
500pF a 5010µF.

 Condensadores de Policarbonato:
Estos condensadores tienen un dieléctrico de
policarbonato. Sus valores de capacitancia
vienen de 100pF a 10µF.

-Ecuaciones de carga y descarga

La ecuación de carga de un condensador es:
𝑡0
𝑉(𝑡) = 𝑉𝑓 (1 − 𝑒 −𝑅𝐶 )

La ecuación de descarga de un condensador es:

𝑡
𝑉(𝑡) = 𝑉𝑖 𝑒 −𝑅𝐶
 Universidad de Cuenca

1
-Circuito RC
Un circuito RC es un circuito eléctrico compuesto de
resistencias y condensadores. L forma más simple de
circuito RC es el circuito RC de primer orden,
compuesto por una resistencia y un condensador. Los
circuitos RC pueden usarse para filtrar una señal
alterna.

C2

III. Procedimiento
C3

a. Identificar los terminales e información impresa en

los capacitores.
Para este literal se ha buscado capacitores en internet y
se pondrá su valor impreso. b. Completar la Tabla 1 a partir con lo identificado en
el literal anterior.
Capacitor Valor impreso Voltaje impreso
C1 0.22µF 50v
C2 1000µF 50v
C3 500µF 100v
Tabla 1

c. Conectar los componentes de acuerdo a la Figura 2

mediante un breve periodo.

C1

Figura 2
 Universidad de Cuenca

1
f. Presione (brevemente) y suelte P1 y mida el tiempo
que tarda el voltaje en el capacitor (desde que soltó P1)
en llegar a un valor estable y complete la Tabla 3.
Repita este proceso para el resto de capacitores

Capacitor Tiempo de descarga

C1 - 0.05F 4 seg
C2 - 009F 6 seg
C3 - 0.14F 10 seg
Tabla 3

g. Arme el circuito de la Figura 4

d. Mida el voltaje acumulado en cada uno de los

capacitores y complete la Tabla 2.
Como nos encontramos haciendo esta práctica en un
simulador, solo variaremos el valor del condensador
para llenar la tabla. Figura 4

Capacitor Voltaje medido

C1 - 0.05F 20v
C2 - 009F 20v
C3 - 0.14 20v
Tabla 2

e. Arme el circuito de la Figura 3.

h. Presione P1 y mida el tiempo que tarda el voltaje

en el capacitor (desde que presiono P1) en llegar a un
valor estable y complete la Tabla 4. Repita este paso
con el resto de capacitores.
Figura 3 Capacitor Tiempo de carga
C1 - 0.05F 3 seg
C2 - 009F 6 seg
C3 - 0.14F 9 seg
Tabla 4

i. Sugerencia: considere un voltaje estable cuando llega

a un 95% del valor de voltaje de la batería.
 Universidad de Cuenca

1
j. Arme el circuito de la Figura 5.  Grafique, empleando una hoja de cálculo, para
1 capacitor, su curva de descarga, para el
intervalo de tiempo medido en el
procedimiento (f).
El valor para esta tabla se toma por medio del
voltímetro, la carga de la batería es de 20V.

Voltaje Tiempo en segundos

Figura 3 20 0
4.5 3
0.432 7
0.071 10
0.1 13
0.001 16
0 18

25
20
Voltaje 15
10
5
k. Presione y suelte P1, a intervalos de tiempo
0
aproximados al mayor tiempo encontrado entre los 0 5 10 15 20
procedimientos (g) y (h) en conjunto, y observe lo que -5
Tiempo
sucede para cada uno de los capacitores.

 Grafique, empleando una hoja de cálculo, para

IV. Análisis de Resultados 1 capacitor, su curva de carga, para el intervalo
de tiempo medido en el procedimiento (h).
El valor para esta tabla se toma por medio del
 -Analice los resultados obtenidos en las voltímetro, la carga de la batería es de 20V.
mediciones en función del procedimiento.
Los resultados visuales se encuentran al final Voltaje Tiempo en segundos
del informe. 0 0
 Describa lo sucedido en el procedimiento (j). 15.922 3
19.217 6
19.878 10
Al activar el primer interruptor, el
19.983 14
condensador se llega a cargar poco a poco
19.999 18
hasta cargarse completamente y deja de fluir
20.00 21
corriente en el circuito. Cuando se activa el
segundo interruptor, la carga empieza a fluir
por todo el circuito nuevamente, sin embargo,
el condensador comienza a descargarse. Lo
curioso de activar los dos interruptores es que
el condensador no se descarga por completo,
se mantiene a la mitad de su capacitancia
 Universidad de Cuenca

1
25
20
Voltaje

15
10
5
0
0 5 10 15 20 25
Tiempo

V. Conclusiones
En esta práctica se pudo comprobar el
comportamiento que tiene un condensador en un
circuito eléctrico, ya sea cargándose o
descargándose, se evidencio, además, que la
capacitancia se mide en Faradios. Existe una
relación entre el condensador y la resistencia para
que el circuito funcione correctamente.
