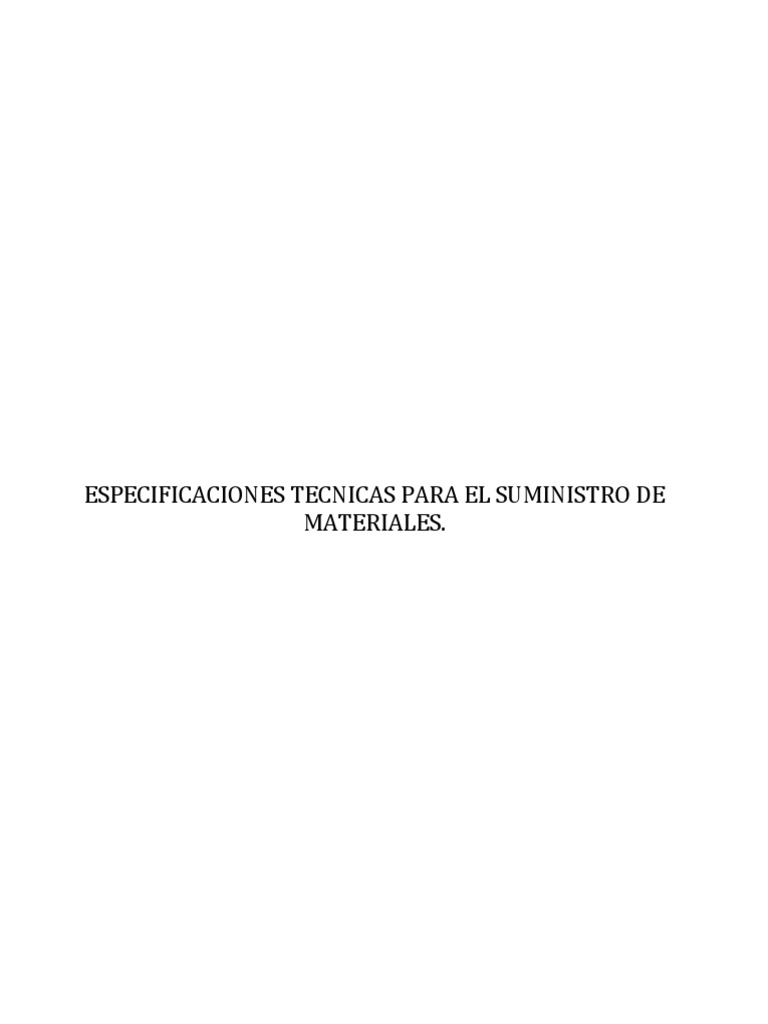

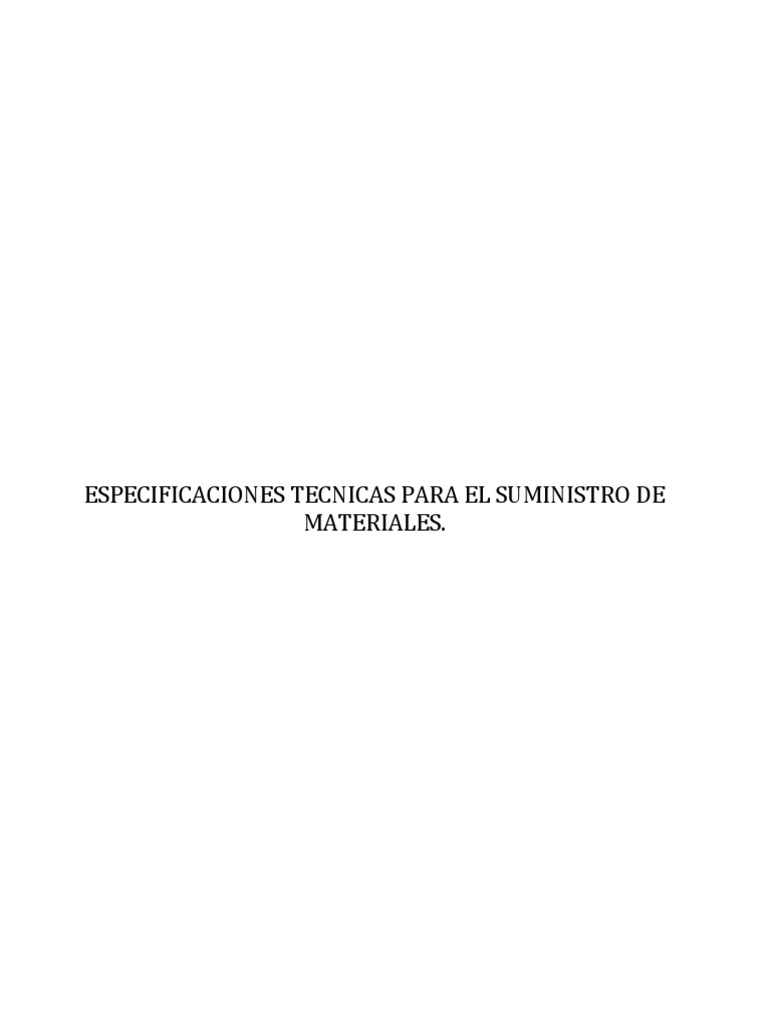

ESPECIFICACIONES TECNICAS PARA EL SUMINISTRO DE

MATERIALES.
1. ESPECIFICACIÓNES TÉCNICA DE POSTE METÁLICO DE 5mx 3x2” PARA LUMINARIA
PEATONAL.

1. OBJETO

Esta especificación técnica establece las características y requisitos técnicos que deben cumplir y
los ensayos a los cuales deben ser sometidas los postes metálicos de 5 m x 3x2” para luminarias
peatonales en instalación del sistema de alumbrado público “

2. ALCANCE

Esta especificación técnica se aplicará en todos los postes metálicos de 5 m x 3x2” para luminarias
peatonales de alumbrado público que adquiera MUNICIPALIDAD DISTRITAL DE OYOTUN.

3. SERVICIO

Los postes son elementos mecánicos que trabajan a flexión y cuya única función es sostener la
luminaria y su brazo, estos elementos serán empleados a la intemperie, siendo ésta generalmente
en climas que van desde el cálido al frío y desde el húmedo hasta el cálido y sometidos a la
contaminación atmosférica de la ciudad.

Los postes metálicos de 5 m x 3x2” para luminarias peatonales de que trata esta especificación
serán instalados en los sistemas de alumbrado público a 208V, de los circuitos de distribución de
CODENSA
S.A. ESP.

Los postes metálicos de 5 m x 3x2” para luminarias peatonales deben ser inmunes a la acción de la
humedad, el humo, el polvo, el ozono, etc. y a los cambios rápidos de temperatura, en condiciones de
trabajo.

4. SISTEMA DE UNIDADES

Todos los documentos técnicos, deben expresar las cantidades numéricas en unidades del sistema
Internacional (S.I.). Si se usan catálogos, folletos o planos, en sistemas diferentes de unidades,
deben hacerse las conversiones respectivas.

5. NORMAS DE FABRICACIÓN Y PRUEBAS

Para la fabricación de todos los tipos de postes metálicos, se debe tener en cuenta lo establecido en
las normas relacionadas a continuación:

NORMA DESCRIPCIÓN
NTC 1 Ensayo de doblamiento para productos metálicos
NTC 2 Ensayos de tracción para productos de acero.
NTC 23 Determinación gravimétrica de carbono por combustión directa en aceros al carbono.
NTC 24 Determinación del manganeso en aceros al carbono.
NTC 25 Determinación del manganeso en aceros al carbono. Método del Bismutato.
NTC 26 Determinación del silicio en aceros al carbón.
NTC 27 Determinación de azufre en aceros al carbono. Método de evolución.
NTC 28 Determinación del silicio en aceros al carbono. Método del ácido sulfúrico.

ELABORÓ EMISIÓN REVISIÓN: 3

DISEÑO DE LA RED 08-06-2000 13-05-2014
 ESPECIFICACIÓN TÉCNICA
POSTE METÁLICO DE 5m x 3x2” PARA LUMINARIA PEATONAL

NORMA DESCRIPCIÓN
Método gasométrico para determinación de carbono por combustión directa en
NTC 180
hierros y aceros al Carbono.
Aceros al carbono y fundiciones de hierro, método alcalimétrico para determinación
NTC 181
de fósforo.
NTC 422 Perfiles livianos y barras de acero al carbono acabadas en frío.
Discontinuidades superficiales en pernos, tornillos y espárragos para aplicaciones
NTC 858-3
generales.
Control estadístico de calidad, inspección por atributo, planeo de muestra única,
NTC 1097 doble y múltiple.
NTC 1645 Tuercas cuadradas y hexagonales. Serie inglesa.
NTC 1920 Metalurgia. Acero estructural.
Electricidad. Galvanizado por inmersión en caliente para herrajes y perfiles
NTC 2076
estructurales de hierro y Acero.
Siderurgia. Recubrimiento de zinc (galvanizado) por inmersión en caliente en
NTC 3320
productos de hierro y Acero.
Electrotecnia. Guía para inspección de soldadura por medio de ensayos no
NTC 2120
destructivos.
Herrajes y accesorios para líneas y redes de distribución de energía eléctrica.
NTC 2618
Tornillos y tuercas de Acero galvanizados
ASTM A-370 Methods and definitions for mechanicals testing of steel products.
AWS D.1.1 Structural welding code.
AWS D 10.9 Standard for qualification of welding procedures and welders for piping and tubing
Standard Specification for Pipe, Steel, Black and Hot-Dipped, Zinc-Coated, Welded
ASTM A53
and Seamless.
ASTM A385 Standard practice for providing high quality zinc coatings (hot dip)
Standard Specification for Cold-Formed Welded and Seamless Carbon Steel
ASTM A500
Structural Tubing in Rounds and Shapes.
ASTM A563 Standard Specification for carbon and alloy steel nuts.
ANSI/ASME B1.1 –1982 1982 Unified Inch Screw Threads
SAE 1010 / 1020

De acuerdo con los diseños de los fabricantes pueden emplearse otras Normas internacionales
reconocidas, equivalentes o superiores a las aquí señaladas, siempre y cuando se ajusten a lo
solicitado en la presente especificación. En este caso se deberán enviar con la propuesta copia en
español o inglés de las normas utilizadas. En caso de discrepancia entre las Normas y esta
especificación, prevalecerá lo aquí establecido.

6. REQUISITOS

Son elementos de características geométricas y mecánicas tales que les permiten adaptarse a las
limitaciones impuestas por otros elementos.

6.1 GEOMÉTRICOS

Estos postes serán fabricados de 6 m de longitud por 4” de diámetro, con un espesor mínimo de
4mm y tendrán la forma y dimensiones que se muestran en las figuras 1, 2, 3 y 4.
Deben tener en su extremo inferior una base o placa rectangular debidamente soldada y
adicionalmente la unión del poste con la base metálica debe ser reforzada con una platina de
9,5 mm (3/8”) de espesor, según se muestra en la figura 4. Referente a las uniones de la base
se debe realizar con uno o dos pases de soldadura E-6010 con suficiente amperaje para
obtener máxima penetración entre las piezas y con pases sucesivos de E-7018 hasta alcanzar
una altura mínima del refuerzo de ¼” todas las soldaduras deben ser libres de defectos tales
como escorias, inclusiones, poros, etc., y de la misma forma deben cumplir el código ASME
capitulo IX.

El espesor de recubrimiento (galvanizado) debe ser como mínimo de 75 micras con acabado
liso y uniforme; y con una barrera epóxica con curado poliamida para metales (la barrera
epóxica puede ir precedido de imprímante si es necesario) en el primer 1,5 metro contado
desde la base de por lo menos 70 micras y un recubrimiento en toda la longitud con pintura e
imprímante de por lo menos 60 micras y con una adherencia mínima de 400 psi.

Adicionalmente y en forma separada del poste se debe tener como método de fijación pernos de
½”x550mm como aparece en la Figura 4.

Una vez que se vaya a anclar el poste se debe realizar sobre una base nivelada de concreto de
acuerdo con las condiciones mínimas dadas en la figura 4, en las cuales el constructor
determinará las condiciones del suelo para determinar dimensiones finales adecuadas que
garanticen el cumplimiento del Código de Sismo Resistencia (CSR-98) aprobado por el decreto
33 del 9 de diciembre de 1998.

En la cima del poste se instalarán soportes metálicos, sencillos o dobles para luminarias ver
figuras 2 y 3.

Los postes deben ir tapados en la parte superior con una lámina calibre 12 (o de mayor espesor)
soldada en todo su contorno y se deben realizar orificios para el alambrado a la altura que se
dispongan los brazos de soporte de las luminarias.

En cuanto a las tolerancias, deben manejarse las indicadas en los planos y las que se indican a
continuación:
- Longitud total del poste: Se acepta +20mm –10mm.
- Desviación longitudinal (deformación permanente al eje longitudinal) se acepta una tolerancia
no mayor a +10 mm.
- Sección transversal: En la dimensión del diámetro externo se acepta +5mm y –3mm.
- En espesores - 0,2mm.

Los tornillos, pernos y tuercas deben cumplir en cuanto las roscas la norma ANSI/ASME B1.1 –
1982. Los tornillos de ½” x 3” serán hexagonales, de acero galvanizado en caliente SAE grado
5, rosca ordinaria y que case con la tuerca de ½” soldada en el soporte del brazo de la
luminaria.

Los brazos serán fabricados con tubo de acero de diámetro nominal de 1 ½” con pared de por lo
menos 3mm.

El soporte del brazo de la luminaria se fabricará en platina de acero de por lo menos 3/16”.
El poste tendrá una perforación de ½” (13mm), para el alambrado interior del mismo. Se localiza
en una distancia de 665mm de la cima y se instalará un prensaestopa, para proteger los
conductores y evitar el ingreso de agua. En el poste con una luminaria, la perforación estará
debajo del soporte de la luminaria. Para el poste con doble luminaria la perforación estará en la
mitad de la distancia entre los soportes.

La perforación de ½” (13mm), será roscada apta para la instalación del prensaestopa.

PRENSAESTOPA

Para la conexión a tierra todos los postes deben incluir un tornillo galvanizado de ½” x 1”
soldando la cabeza en la parte interna del poste a 50 mm de la base y después hacer
reparación de galvanizado con pintura a base de zinc y aplicar esmalte color plateado. Debe
incluir una tuerca de ½” galvanizada en caliente para conexión del cable.

Buscando garantizar que la conexión a tierra sea continua, la varilla de puesta a tierra debe ir
dentro de la base de anclaje del poste antes de fundir el concreto.

6.2 QUÍMICOS

Los postes metálicos para alumbrado público deben cumplir con los siguientes requisitos, de la
tabla 1:

REQUISITOS QUIMICOS DE LAS LAMINAS Y PLATINAS

ELEMENTO SAE 1010 SAE 1020
% Carbono 0,08 a 0,13 0,18 a 0,22
% Fósforo, máx. 0,05 0,05
% Azufre, máx. 0,05 0,05
% Manganeso 0,3 a 0,6 0,3 a 0,6
% Silicio, máx. 0,05 0,05
TABLA 1. REQUISITOS QUIMICOS DE LAS LÁMINAS Y PLATINAS
Nota: Se pueden usar aceros equivalentes como ASTM A36, y otros con
la previa autorización de MUNICIPALIDAD DISTRITAL DE OYOTUN

La capa de material de cinc utilizado será de calidad especial según tabla 2.

 COMPOSICIÓN QUIMICA DEL CINC ( % )
Plomo Cadmio
GRADO Hierro máx. Cinc, mín.
máx. máx.
Especial 0,03 0,02 0,02 99,90
TABLA 2. COMPOSICIÓN QUIMICA DEL CINC (%)

6.3 MECÁNICOS

Las láminas, tubos y platinas utilizadas para la fabricación de los postes metálicos de 5 m x 3x2”
para luminarias peatonales de alumbrado público deben tener los siguientes requisitos mínimos:
 Resistencia a la tracción 34,7 Kg/mm2 (340 MN/m2)
 Límite mínimo de fluencia 18,4 Kg/mm2 (180 MN/m2).
 Elongación 30% en 50 mm (2pulg.).

6.4 REQUISITOS DEL RECUBRIMIENTO

Los postes metálicos de 5 m x 3x2” para luminarias peatonales de alumbrado público serán
totalmente galvanizados por inmersión en caliente y deberán cumplir con las especificaciones
técnicas de la norma NTC 2076 y deben estar libres de burbujas, áreas sin revestimiento,
depósitos de escoria, manchas negras y cualquier otro tipo de inclusiones o imperfecciones.

Las láminas, tubos y platinas se galvanizan con clase B-2 y según Norma NTC 2076 (tabla 3).

REQUISITOS DE GALVANIZADO
PROMEDIO MÍNIMO
ELEMENTO
g/m 2
m g/m 2
m
Platinas y láminas 458 65,4 381 54,4
TABLA 3. REQUISITOS DE GALVANIZADO

Después del galvanizado debe ir protegido con una barrera epóxica con curado poliamida para
metales (la barrera epóxica puede ir precedido de imprímante si es necesario) en los primeros
1,5 metros contado desde la base de por lo menos 70 micras y un recubrimiento final en toda la
longitud con pintura e imprímante (si es necesario) de por lo menos 60 micras y con una
adherencia mínima de 400psi comprobado según norma ASTM D4541.

6.5 REQUISITOS DEL ACABADO

Las láminas y los tubos deben ser de una sola pieza, libres de soldaduras intermedias, libres de
deformaciones, fisura, aristas cortantes, y defectos de laminación. No se permiten dobleces ni
rebajas en las zonas de corte, perforadas o punzadas. El galvanizado debe estar libre de
burbujas, depósitos de escorias, manchas negras, excoriaciones y/u otro tipo de inclusiones.
7. CRITERIOS DE ACEPTACION O RECHAZO

Se considera que existe un lote cuando, los materiales de las láminas tubos y platinas y los demás
elementos pertenecen a un mismo lote de producción de materia prima y un mismo lote de
producción, de no ser así deberá tomarse como lotes, por los diferentes aspectos de materia prima
y de producción.

7.1 MUESTREO

A menos que se especifique otra condición, el muestreo se llevará a cabo tomando muestras
para cada prueba de acuerdo a lo indicado en las Tablas 6 y 7, según la norma NTC –ISO
2859-1.

7.2 ACEPTACIÓN O RECHAZO

Si el número de elementos defectuosos es menor o igual al correspondiente número de

defectuosos dado en la tercera columna de las Tablas 4 y 5, se deberá considerar que el lote
cumple con los requisitos relacionados en el numeral 6 de esta especificación; en caso contrario
el lote se rechazará.
NUMERO
TAMAÑO DEL TAMAÑO DE LA NUMERO PERMITIDO
DEFECTUOSOS
LOTE MUESTRA DE DEFECTUOSOS
PARA RECHAZO
2 a 8 A =2 0 1
9 a 15 B =3 0 1
16 a 25 C =5 0 1
26 a 50 D =8 1 2
51 a 90 E = 13 1 2
91 a 150 F = 20 1 2
151 a 280 G = 32 2 3
281 a 500 H = 50 3 4
501 a 1200 J = 80 5 6
1201 a 3200 K =125 7 8
3201 a 10000 L =200 10 11
TABLA 4. PLAN DE MUESTREO PARA INSPECCION VISUAL Y DIMENSIONAL, NIVEL DE INSPECCION II, NAC=2.5%
(NORMA NTC-ISO 2859-1 TABLA1 - TABLA 2A)

NUMERO
TAMAÑO DEL TAMAÑO DE LA NUMERO PERMITIDO
DEFECTUOSOS
LOTE MUESTRA DE DEFECTUOSOS
PARA RECHAZO
2a 8 A =2 0 1
9a 15 A =2 0 1
16 a 25 B =3 0 1
26 a 50 B =3 0 1
51 a 90 C =5 1 2
91 a 150 C =5 1 2
151 a 280 D =8 1 2
281 a 500 D =8 1 2
501 a 1200 E = 13 1 2
1201 a 3200 E =13 1 2
3201 a 10000 F =20 1 2

TABLA 5. PLAN DE MUESTREO PARA LOS ENSAYOS MECANICO, NIVEL DE INSPECCION

ESPECIAL S-3, NAC = 2,5% (NORMA NTC-ISO 2859-1 TABLA1 - TABLA 2A).
8. PRUEBAS E INFORME

Las pruebas y recepción serán efectuadas en presencia de los representantes de CODENSA S.A. -
ESP; así mismo se realizarán en las instalaciones del proveedor quien debe asumir su costo y
proporcionar el material, equipos y personal necesario para tal fin. Si los resultados de las pruebas o los
equipos de prueba no son confiables, éstas igualmente podrán ser realizadas o repetidas a costa del
proveedor, en laboratorios oficiales o particulares reconocidos por MUNICIPALIDAD DISTRITAL DE
OYOTUN

MUNICIPALIDAD DISTRITAL DE OYOTUN se reserva el derecho de realizar una inspección durante

el proceso de fabricación; para tal efecto el proveedor suministrará los medios necesarios para
facilitar la misma.

8.1 PRUEBA DIMENSIONAL

La verificación de las dimensiones se hará con los instrumentos de medida que den la
aproximación requerida (cinta metálica con divisiones de 1 mm para longitudes y calibrador para
los diámetros y espesores). El tamaño de la muestra deberá estar de acuerdo con la Tabla 5.

8.2 ANÁLISIS QUÍMICO

Se efectuará el análisis químico de acuerdo a lo requerido en el numeral 4.2 y las normas NTC
23 y 180 (carbono), NTC 27 (azufre), NTC 181 (fósforo), NTC 24 o 25 (manganeso), NTC 26 o
28 (silicio) o en su defecto se aceptará un certificado de calidad de los materiales empleados,
emitido por un laboratorio reconocido y aprobado por MUNICIPALIDAD DISTRITAL DE
OYOTUN. El análisis químico puede ser realizado en un espectómetro calibrado con los
patrones correspondientes.

8.3 PRUEBA MECÁNICA

Los postes metálicos para alumbrado público deben ser sometidos a doblamiento según la
figura 5, y los valores de flexión deberán ser inferiores a los valores de la tabla 6.

Carga de DEFLEXIÓN MAXÍMA

Descripción Rotura en Deflexión máxima a
(Kg) Carga Aplicada en (Kg)
200 (mm) de la cima
Poste metálico 6 m. 150 120 330
TABLA 6. PRUEBA DE RESISTENCIA MECÁNICA

8.4 PRUEBA DEL GALVANIZADO

Esta prueba se hará de acuerdo a la norma NTC 2076. La prueba de espesor de galvanizado se
hará con elcómetro debidamente calibrado

8.5 INFORME DE PRUEBAS

El informe del proveedor que presentará a MUNICIPALIDAD DISTRITAL DE OYOTUN deberá

incluir las pruebas que se relacionan a continuación, adicionando, si fuera el caso, sus
observaciones y comentarios (La
 totalidad de las pruebas deberán hacerse con la presencia de un
funcionario de MUNICIPALIDAD DISTRITAL DE OYOTUN):
- Dimensiones de las muestras.
- Resultados del análisis químico o certificado de la calidad del acero.
- Resultados de la prueba de doblamiento y flexión.
- Resultados del espesor y la adherencia de la capa de galvanizado.

9. EMPAQUE, ROTULADO Y MARCACIÓN

9.1 EMPAQUE

Los postes metálicos para alumbrado público se empacarán de tal

manera que no sufran durante el transporte, manipuleo y
almacenamiento. Los tornillos irán engrasados, con sus tuercas y
arandelas instaladas.

2. EQUIPO LUMINARIO LED, TIPO ISLA DE 100 WATTS

La luminaria Isla LED combina las ventajas más significativas de esta tecnología: bajo
consumo energético, perfecto control de la distribución fotométrica, prestaciones
duraderas y una amplia variedad de posibilidades en términos de inteligencia y control
integrado. El bloque óptico de Isla LED está sellado por un vidrio plano que ofrece la
ventaja de no emitir luz intrusiva y cumplir con la mayoría de los criterios de
contaminación lumínica más exigentes (sin emisión de flujo superior), satisfaciendo así
las necesidades del alumbrado urbano de alta calidad.

CARACTERÍSTICAS TÉCNICAS LUMINARIA LED 100 WATTS:

 Potencia nominal: 100 watts
 Eficiencia luminosa: 126 lúmenes x watt
 Flujo Luminoso: 8,500 lúmenes
 Voltaje: 110-240 Volts (UNV)
 Temperatura de color: 5,000 K
 Óptica: Simétrica: 110°
 Indice de rendimiento de color (IRC): 80
 Protección IP: IP65
 Protección contra golpes: IK07
 Tecnología : Led Epistar
 Material: Aluminio
 Vida útil: 30,000 horas
 Uso: Exterior
 Distorsión Armónicas: <20
 Garantía del sistema: 2 años de garantía limitada por parte del fabricante.

_____________________________________________________________________________________________
 3.0 ESPECIFICACION TECNICA DE POSTES DE CONCRETO

1 ALCANCE
Estas especificaciones cubren las condiciones técnicas requeridas para la
fabricación, pruebas y entrega de postes de concreto que se utilizarán en redes
secundarias.

2 NORMAS APLICABLES
Los postes materia de la presente especificación, cumplirán con las
prescripciones de la siguiente norma, según la versión vigente a la fecha de la
convocatoria de la licitación:

INDECOPI NTP 339.027POSTES DE HORMIGÓN (CONCRETO) ARMADO

PARA LÍNEAS AÉREAS O SUBTERRANEAS.

3 CONDICIONES AMBIENTALES

A. Condiciones ambientales de servicio

Los postes de concreto se instalarán en la zona del presente proyecto con las
siguientes condiciones ambientales:

- Temperatura ambiente : 20ºC a 25ºC

- Humedad relativa : 60% a 80%
- Contaminación ambiental : moderada
- Altura máxima : 100 m. s. n. m.

B. Condiciones de operación del sistema

Los postes, serán utilizados en los siguientes sistemas:

- Baja Tensión : 440/220 V

- Frecuencia de servicio : 60 Hz.
- Contaminación : Moderada

4 CARACTERÍSTICAS TÉCNICAS

A. Postes
Los postes de concreto armado serán centrifugados y tendrán forma
troncocónica, el acabado exterior deberá ser homogéneo, libre de fisuras,
cangrejeras y escoriaciones también debe suministrarse los postes con su
respectiva perilla; tendrán las características y dimensiones que se consignan en
la Tabla de Datos Técnicos Garantizados.

Los postes deberán llevar impresa con caracteres legibles e indelebles y en lugar
visible, cuando estén instalados, la información siguiente:

Designación
Un poste se designará de la siguiente manera:

11 / 200 / 2 / 155 / 295

_____________________________________________________________________________________________
 Diámetro de la base : 295 mm
Diámetro de la cima : 155 mm
Coeficiente de seguridad :2
Carga de trabajo : 300 daN
Longitud total : 11m

Rotulado
El rotulo será en bajo relieve y además pintado con tinta indeleble de color
negro, de acuerdo a lo indicado en los planos adjuntos, con la siguiente
nomenclatura:

MF : Marca del fabricante

XY : Año de fabricación
H : Altura en metros
CT : Carga de trabajo
S : Señalización
N° : Número de Lote (solo pintado)

Los agujeros que deben tener los postes, así como sus dimensiones y
espaciamientos entre ellos, se muestran en la lámina RS-36.

B. ADITIVOS
Se pasara una capa de Impermeabilizante (CHEMAFLEX), al momento que selle
los postes de la fábrica y otra capa al momento de su izaje a fin de contrarrestar
y/o proteger del contacto directo con el agua y la humedad; además se usara
Alquitrán para la protección de la base del poste, se pasará una mano en la fábrica
y otra después de ser izado hasta una altura de 2.5m medido desde la base del
poste.

TABLA DE DATOS TÉCNICOS PARA POSTES DE CONCRETO ARMADO

11/300/CS/155/295
ÍTEM CARACTERÍSTICAS UNID. VALOR REQUERIDO
POSTES DE CONCRETO
  ARMADO
1 País de Procedencia
2 Fabricante
3 Proceso de fabricación   NTP 339.027
4 Longitud del poste M 11
5 Carga de trabajo daN 300
6 Coeficiente de seguridad (CS)   2
7 Diámetro en la punta mm 155
8 Diámetro en la base mm 295
9 Aditivo inhibidor de corrosión
Se usará aditivo inhibidor de
Si
corrosión
Compuesto químico que se
adiciona durante el mezclado
Tipo de Aditivo Inhibidor de
del concreto para proteger al
corrosión
acero de refuerzo de la
corrosión
10 Detalle de huecos   Ver Lámina Nº 36
11 Rotulado   Bajo relieve

_____________________________________________________________________________________________
2.0 ESPECIFICACION TECNICA DE REFLECTORES LED

1.0 ALCANCES
Estas especificaciones cubren las condiciones técnicas requeridas para la
fabricación, inspección, pruebas y entrega de luminarias y lámparas de alumbrado
público, que se utilizarán en redes secundarias.

2.0 Normas Aplicables

Las luminarias y lámparas, materia de la presente especificación cumplirán con las
prescripciones de las normas siguientes, según la versión vigente a la fecha de la
convocatoria a licitación:

High-pressure sure sodium lamps : IEC 60662

3.0 Requerimiento Técnicos

Las luminarias tendrán cargas de aluminio o polyester reforzado con fibra de vidrio,
pantalla reflectora, cubierta de acrílico transparente, recinto porta-accesorio,
lámparas led, pernería y cierre de acero inoxidable y cableado interior con
conductores de aislamiento tipo silicona del Nº 16 AWG.

4.0 Clasificación fotométrica.

Del tipo IP65 para lámpara led de 250W.

5.0 Equipo Accesorio

Lámparas
Serán led.
Potencia : 250W.
Tensión nominal : 220V.
Frecuencia : 60Hz
Vida Útil : 10000 horas
Flujo Luminoso : 17500 Lúmenes

Luminaria

5.1 Carcasa
Será metálica o de material sintético (Poliéster reforzado con fibra de vidrio) de
2mm de espesor.

5.2 Fotometría
Será del Tipo IP65, para lámparas led de 250w.

5.3 Reflector
Será de plancha de 99.7% de pureza con lámpara led.

Cable NLT 12x4 mm2

_____________________________________________________________________________________________
 -CABLE VULCANIZADO NLT 2X12 AWG, DE COBRE ELECTROLITICO
(CCA) TEMP. D/OPERACION 70ºC, TENSION D/SERVICIO 300-600
VOLTS, AISLADOS CON PVC, TRENZADOS CON RELLENO DE PVC Y
CUBIERTA EXTERIOR DE PVC.
CARACTERISTICAS TECNICAS GARANTIZADAS
ITE
M CARACTERISTICAS UNIDAD VALOR VALOR
OFERTA
      REQUERIDO DO

1,0 CARACTERISTICAS ELECTRICAS
1,1 FABRICANTE
1,2 PAIS DE FABRICACION
1,3 TENSION NOMINAL DE SERVICIO V 600
1,4 DIAMETRO EXTERIOR mm
1,5 MASA ESPECIFICA Kg/Km
1,6 INTENSIDAD DE CORRIENTE
  - AL AIRE A
  - EN DUCTO DE PVC A
RESISTENCIA ELECTRICA MAXIMA EN C.C. A
1,7 20ºC Ohm/Km
1,8 COEFICIENTE TECNICO DE RESISTENCIA 1/ºC

DEL CONDUCTOR DE Cu PRINCIPAL Y COND.
2.0 EXT. CONCENTRICO
NTP
2,1 NORMA DE FABRICACION   370,251,2003
2,2 SECCION DEL CONDUCTOR PRINCIPAL mm2 4
NUMERO DE HILOS DEL CONDUCTOR
2,3 PRINCIPAL 1
2,4 DIAMETRO DEL CONDUCTOR PRINCIPAL mm
SECCION NOMINAL DEL CONDUCTOR
2,5 EXTERIOR CONCENTRICO mm2 4
NUMERO DE HILOS DEL CONDUCTOR
2,6 EXTERIOR CONCENTRICO   33
2,7 DIAMETRO DE LOS HILOS mm

3,0 DEL AISLAMIENTO Y CUBIERTA PVC
3,1 NORMA DE FABRICACION   IPCEA
3,2 ESPESOR DEL AISLAMIENTO DE PVC mm
3,3 COLOR DEL AISLAMIENTO DE PVC
3,4 ESPESOR DE LA CUBIERTA DE PVC mm
3,5 COLOR DE LA CUBIERTA DE PVC   NEGRO

3.0 ESPECIFICACION TECNICA DE MATERIAL PARA PUESTA A TIERRA

_____________________________________________________________________________________________
1.0 Alcance.

Estas especificaciones cubren las condiciones técnicas requeridas para la

fabricación, pruebas y entrega de accesorios para la puesta a tierra de las
estructuras que se utilizarán en redes secundarias.

2.0 Normas Aplicables.

Los materiales de puesta a tierra, cumplirán con las prescripciones de las siguientes
normas, según la versión vigente a la fecha de la convocatoria a licitación.

ITINTEC 370.042 CONDUCTORES DE COBRE RECOCIDO PARA EL USO

ELECTRICO

UNE 21-056 ELECTRODOS DE PUESTA A TIERRA ABNT NRT 13571

HASTE DE ATERRAMENTO ACO–COBRE E
ACCESORIOS
ABNT NRT 13571 HASTE DE ATERRAMIENTO
ACO-COBRE

ANSI C135.14 STAPLES WITH ROLLED OF SLASH POINTS FOR

OVERHEAD LINE CONSTRUCTION.

3.0 Descripción de los materiales.

3.1 Conductor.
El conductor será de cobre desnudo, cableado y recocido, de las siguientes
características:

 Sección nominal : 25 mm2

 Nº de alambres : 7
 Diámetro exterior del conductor : 5,10 mm
 Masa del conductor : 0,143 kg/m
 resistencia eléctrica máxima en c.c. a 20ºC : 1,15
Ohm/km.

3.2 Electrodo de Puesta a Tierra.

3.2.1 Características Generales.

El electrodo de puesta a tierra estará constituido por una varilla de acero
revestida de una capa de cobre; Deberá será fabricado con materiales y
aplicando métodos que garanticen un buen comportamiento eléctrico,
mecánico y resistencia a la corrosión.
La capa de cobre se depositará sobre el acero mediante cualquiera de los
siguientes procedimientos:

 Por fusión del cobre sobre el acero (Copperweld)

 Por proceso electrolítico
 Por proceso de extrusión revistiendo a presión la varilla de acero con tubo de
cobre.

_____________________________________________________________________________________________
 En cualquier caso, deberá asegurarse la buena adherencia del cobre sobre el
acero.
El electrodo tendrá las siguientes dimensiones:

Diámetro nominal : 16 mm
Longitud : 2,40 m

El diámetro del electrodo de puesta a tierra se medirá sobre la capa de cobre y

se admitirá una tolerancia de + 0,2 mm y – 0,1 mm. La longitud se medirá de
acuerdo con lo indicado en los planos del proyecto y se admitirá una tolerancia
de + 5 mm y 0,0 mm.

Uno de los extremos del electrodo terminará en punta.

3.2.2 Materiales.

a) Núcleo.
Será de acero al carbono de dureza Brinell comprendida entre 1300 y
2000 N/mm2; su contenido de fósforo y azufre no excederá de 0,04%.

b) Revestimiento.
Será de cobre electrolítico recocido con una conductividad igual a la
especificada para los conductores de cobre. El espesor de este
revestimiento no deberá ser inferior a 0,270 mm.

3.3 Conector para el electrodo tipo AB.

El conector para la conexión entre el electrodo y el conductor de puesta a tierra
deberá ser fabricado a base de aleaciones de cobre de alta resistencia
mecánica, y deberá tener adecuadas características eléctricas, mecánicas y de
resistencia a la corrosión necesarias para el buen funcionamiento de los
electrodos de puesta a tierra.

3.4 Conector Perno Partido.

Serán aplicable a conductores de cobre y cobre; se utilizará en la conexión
entre el neutro de las líneas secundarias con el conductor de bajada a tierra.
Tendrá las dimensiones adecuadas para las secciones de conductor que se
indican en el metrado.

3.5 Caja de registro.

Será de concreto armado vibrado de 300x396x53 mm. Fabricado con una malla
de acero corrugado de 6,35 mm. De diámetro. Tendrá tapa redonda de 340 mm
de diámetro x 25 mm de espesor en la parte superior central de concreto
armado vibrado fabricado con una malla de acero corrugado de 6,35 mm de
diámetro y además dichas tapas llevaran un asa, para fácil manipulación en el
mantenimiento.

3.6 Elemento Químico (Bentonita).

La bentonita será del tipo sódica por sus características de ser un relleno
natural neutro y conductivo que además no es toxico ni depredable.
Será proveído en bolsas de 50 Kg.

CARACTERÍSTICAS GARANTIZADAS CONDUCTORES DE COBRE

PARA PUESTA A TIERRA

_____________________________________________________________________________________________
 VALOR
Nº CARACTERISTICAS UNIDAD REQUERIDO
1.0 Características generales
1.1 Fabricante
1.2 País de fabricación
1.3 Número de alambres 7
1.4 Norma de fabricación y pruebas ITINTEC 370.042

2.0 Dimensiones
2.1 Sección nominal mm2 25
2.2 Sección real mm2
2.3 Diámetro de los alambres mm 7
2..4 Diámetro exterior del conductor mm 5.10

3.0 Características mecánicas

3.1 Masa del conductor kg/m 0.143
3.2 Carga de rotura mínima kN
3.3 Módulo de elasticidad inicial KN/mm2
3.4 Módulo de elasticidad final kN/mm2
3.5 Coeficiente de dilatación térmica 1/ºC

4.0 Características eléctricas

4.1 Resistencia eléctrica máxima en c.c. a Ohm/km 1.15
4.2 20ºC 1/ºC
Coeficiente de resistividad
CARACTERISTICAS GARANTIZADAS ELECTRODO Y CONECTORES

Nº CARACTERISTICAS UNIDAD VALOR

REQUERIDO
A ELECTRODO
1.0 Fabricante
2.0 Material Acero
recubierto con
3.0 Norma de fabricación cobre
4.0 Diámetro mm
5.0 Longitud m 16
6.0 Sección mm2 2,40
7.0 Espesor mínimo de capa de cobre mm 196
8.0 Resistencia eléctrica a 20ºC Ohm 0,27
9.0 Masa del electrodo Kg

B CONECTOR TIPO AB

_____________________________________________________________________________________________
 1.0 Fabricante
2.0 Material
3.0 Diámetro del electrodo mm Aleación de
4.0 Sección del conductor mm2 cobre
5.0 Norma de fabricación kN 16
6.0 Masa del conductor kg 25

C CONECTOR BIMETALICO SM 2.2

Fabricante
1.0 Material
2.0 Normas de fabricación
3.0 sección del conductor CAAI-S mm2
4.0 sección del conductor de cobre mm2
5.0 Número de catálogo del fabricante 16
6.0 Torque de ajuste recomendado 25
7.0 Dimensiones (Adjuntar planos)
8.0 Masa por unidad kg

TABLA DE DATOS TÉCNICOS ELEMENTO QUIMICO

ITEM CARACTERÍSTICAS UNIDA VALOR

D REQUERIDO
1 País de Procedencia PERU
2 Fabricante -----------------
3 Nombre del producto BENTONITA
NTP 370.052 /
4 Norma
CNE-Suministro
5 Tratamiento químico
-Componentes Bentonita sódica
-PH neutro
Buena absorción y
-Propiedad retención de la
humedad

TABLA DE DATOS TÉCNICOS CAJA DE CONCRETO PARA PUESTA A TIERRA

VALOR
ÍTEM CARACTERÍSTICAS UNID.
REQUERIDO
CAJA DE CONCRETO
1 País de Procedencia   PERU
2 Fabricante   --------------------
3 Norma   NTP 334.081
Según numeral 4.1
4 Materiales
de NTP 334.081
Según numeral 4.2
5 Fabricación
de NTP 334.081
Según numeral 5.1
6 Requisitos de acabado
de NTP 334.081

_____________________________________________________________________________________________
 Según numeral 5.3
7 Resistencia del concreto
de NTP 334.081
8 Dimensiones:
  Diámetro exterior mm 396 ± 2
  Espesor de la pared mm 53 ± 2
  Altura total mm 300 ± 2
Radio de abertura para
  mm 173
tapa
Diámetro de abertura para
  mm 30
paso del conductor

4.0 ESPECIFICACION TECNICA DE MEDIDOR TRIFASICO DE ENERGIA

ACTIVA TIPO ELECTRONICO.

1. ALCANCE

Estas especificaciones cubren las condiciones técnicas requeridas para el

diseño, fabricación, muestreo, pruebas y entrega de medidores estáticos de
energía activa monofásicos para corriente alterna, con pantalla digital,
utilizados para registrar los consumos de energía eléctrica. Los medidores
formarán parte de las conexiones domiciliarias.

2. NORMAS APLICABLES

Los medidores de energía activa, materia de la presente especificación,

cumplirán con el íntegro de las prescripciones de las siguientes normas, según
la versión vigente a la fecha de convocatoria de licitación:

NOMAS DE FABRICACIÓN Y PRUEBAS:

IEC 62052-11: Electricity metering equipment (AC) - General

requirements, tests and test conditions - Part 11: Metering
equipment

IEC 62053-21: Equipos de medida de la energía eléctrica (c.a.).

Requisitos particulares. Parte 21: Contadores estáticos de
energía activa (clases 1 y 2).

NORMAS DE ACEPTACIÓN:

IEC 61358: Control de aceptación de los contadores estáticos de

energía activa para corriente alterna y conexión directa
(clases 1 y 2)

NORMAS ADICIONALES

RES-142-2003 OS/CD: Resolución de OSINERG GART que fija las

características de los sistemas de medición por
opción tarifaría.

_____________________________________________________________________________________________
 RES-005-2004 OS/CD: Resolución de OSINERG Fiscalización de
Contrastación y/o Verificación de Medidores de
Electricidad

ISO 9001: Sistemas de gestión de la calidad – Requisitos.

3. CONDICIONES AMBIENTALES DE SERVICIO

Los medidores monofásicos de energía activa serán instalados en cajas

metálicas portamedidor en zonas de contaminación media, elevada

Radiación ultravioleta y elevados gradientes de temperatura, con las siguientes

condiciones ambientales :

- Temperatura ambiente : 20ºC a 25ºC

- Humedad relativa : 60% a 80%
- Contaminación ambiental : moderada
- Altura máxima : 100 m. s. n. m.

4. CONDICIONES DE OPERACIÓN

Los medidores estáticos de energía activa para corriente alterna serán

utilizados en los sistemas de distribución de baja tensión, con las siguientes
características de operación:

Configuración de la Red Secundaria :

Monofasico: 440-220 V, 4hilos, Neutro Corrido con múltiple puesta a tierra

Tensión nominal del Medidor : 220 V (Fase – Neutro).
Frecuencia : 60 Hz

5. CARACTERÍSTICAS DE DISEÑO Y FABRICACIÓN

5.1 Características Técnicas Generales

Tipo de Funcionamiento : De estado sólido

Número de Fases : Uno (01)
Tensión Nominal : 220 V (Fase – Neutro)
Frecuencia Nominal : 60 Hz
Corriente Nominal (In) : 10 A – 40A.
Clase de Precisión : 0.5
Sobrecarga admisible : 400 % In (40 A)
Número de Hilos :2
Elemento Visualizador : Digital Con Pantalla de cristal Líquida
LCD.
Siempre Positivo (independiente de
de la Inversión de la Polaridad)
Dígitos : 5 enteros y 1 decimal
Posición de Funcionamiento : Vertical
Otras Características : Ver Tabla de Datos Técnicos Garantizados

_____________________________________________________________________________________________
5.2 Requisitos Generales de Diseño y Construcción

 Protección contra la corrosión de todas las partes metálicas externas

 Accesibilidad y simplicidad
 Conexionado por la parte frontal inferior
 Previsión para que todos los componentes puedan operar con elevada
radiación ultravioleta y elevado gradiente de temperatura.
 Factor de Protección IP53

5.3 Requisitos Mecánicos

Los medidores se diseñarán y construirán de tal manera que no presenten

ningún peligro en servicio normal y en condiciones normales de uso, para
asegurar especialmente:

- La protección de las personas contra las descargas eléctricas.

- La protección de las personas contra los efectos de una temperatura
- excesiva.
- La no propagación del fuego.
Desde el punto de vista mecánico, los medidores cumplirán con las
prescripciones de la norma IEC 62052-11 y IEC 62052-21

5.4 Requisitos Eléctricos

Desde el punto de vista eléctrico, los medidores cumplirán con las

prescripciones de la norma UNE-EN 61036 (IEC 1036)

6. DESCRIPCIÓN DE LOS COMPONENTES PRINCIPALES

6.1 Base

Será de construcción rígida, el material aceptado para su construcción podrá

ser baquelita u otro material técnicamente garantizado mediante normas de
fabricación, resistente a los golpes, a la corrosión, a la radiación ultravioleta y a
la variación brusca de temperatura. Incorporará asas o puntos de sujeción al
exterior formando una sola pieza. Incorporará en su interior las partes roscadas
que sujeten al bastidor, asimismo los tornillos de sujeción del bastidor no deben
sobresalir por la parte posterior de la base permitiendo adherirse a una
superficie plana.

6.2 Bastidor (Soporte Interno, Chasis o Estructura)

De requerirse, será fabricado en una sola pieza de baquelita u otro material

técnicamente garantizado mediante normas de fabricación, resistente a la
radiación ultravioleta y a la variación brusca de temperatura.

6.3 Tapa del Medidor

Podrá ser fabricada de baquelita fenólica con ventana de vidrio, o de

policarbonato resistente a los golpes, a la corrosión, a la radiación ultravioleta
y a la variación brusca de temperatura. La tapa deberá presentar una excelente
transparencia.

_____________________________________________________________________________________________
 Los filetes de las tapas tendrán la forma adecuada para alojar las
empaquetaduras o sellos de seguridad, que permitan el hermetismo a prueba
de polvo y humedad.

En lo posible las tapas deberán ser fijadas mediante tornillos de fijación de

cabeza agujereada que permita instalar sellos o precintos de seguridad ante

Actos fraudulentos. Dichos tornillos tendrán provistos de un seguro que impida

su libre caída.

Todos los sellos o precintos de seguridad a ser empleados en el medidor de

energía serán de material metálico.

6.4 Bloque de Terminales

Será fabricado a base de baquelita, resina sintética o de material termoplástico

con fibra de vidrio. El material deberá garantizar una excelente rigidez
mecánica, un alto grado de aislamiento eléctrico y contra peligros de
cortocircuito; asimismo deberá garantizar una alta resistencia a la corrosión, a
la radiación ultravioleta, a la variación brusca de temperatura, a la humedad, a
los solventes orgánicos, etc.

Podrá ser fabricada en una sola pieza con la base del medidor. En el caso de
piezas independientes, será fijado mediante tornillos en la parte inferior de la
base del medidor.

Los orificios en el material aislante que sean una prolongación de los orificios
de los bornes, deben tener el tamaño suficiente para permitir la fácil
introducción de los conductores incluyendo su aislante. El conductor será de
cobre de 6 mm² de sección.

Los bornes de conexión y los tornillos de los terminales serán de bronce tratado
para proteger y evitar el efecto galvánico del conexionado. Los bornes de
conexión deberán estar insertados en el bloque de terminales y deberán ser
accesibles desde la parte frontal del medidor.

El bloque de terminales será protegido con una tapa independiente de la tapa

del medidor y fabricado de plancha metálica de acero galvanizado en frío o de
aluminio no quebradizo. También podrá aceptarse de material termoplástico
baquelita o policarbonato muy resistentes a la radiación ultravioleta, a la
variación brusca de temperatura, a la humedad, a los solventes orgánicos, etc .
La tapa será fijada adecuadamente mediante tornillos u ojales que permitan la
instalación de precintos de seguridad a fin de retirar la tapa solamente
rompiendo los precintos y evitar acciones fraudulentas.

6.5 Placa de Identificación o de Datos Técnicos

Estará ubicada y convenientemente fijada en el interior del medidor. Será

fabricada de plancha de aluminio. La Información contenida estará expresada
en idioma español, registrado en forma indeleble, fácilmente visible y legible
desde el exterior. Necesariamente deberá contener toda la información que se
detalla a continuación:
- Razón Social o Marca del Fabricante
- Norma de Aprobación

_____________________________________________________________________________________________
 - País de Fabricación
-
- Número de Serie de Fabricación
- Tipo de Funcionamiento (Estático)
- Esquema de Conexión del Medidor
- Número de Fases
- Principio de Funcionamiento
- Número de Hilos
- Tensión Nominal
- Frecuencia Nominal
- Corriente Nominal
- Sobrecarga Admisible
- Clase del Medidor
- Temperatura Nominal
- Año de Fabricación

6.6 Elemento Visualizador

El elemento visualizador será del tipo electrónico digital con pantalla de cristal
líquida. Tendrá una memoria no volátil capaz de mantener información por un
mínimo de cuatro meses. Presentará un mínimo de cinco números enteros más
un decimal y factor uno. Deberán tener un registro de consumo SIEMPRE
POSITIVO, no dependiente de la inversión de la polaridad.

6.7 Dispositivos de Calibración

Serán de fácil acceso, libres de influencia mutua y permitirán regulaciones

precisas.

6.8 Puentes de Tensión

Estarán ubicados al interior del medidor con el fin de evitar acciones
fraudulentas.

6.9 Borne de Puesta a Tierra

Deberá cumplir con lo siguiente:

- Estar conectado eléctricamente a las partes metálicas accesibles
- Si es posible, formar parte de la base del medidor
- Estar ubicado de preferencia junto a la caja de bornes
- Permitir la conexión de un conductor de cobre cuya sección transversal es
de 16 mm²
- Estar claramente identificado con el símbolo de tierra.

6.10 Otras Características

Otras características que no fueran detalladas anteriormente serán evaluadas

con las normas indicadas en el numeral 2.

7. ENSAYOS Y PRUEBAS

7.1 Del Modelo a ser Comercializado

El medidor a ser comercializado deberá tener el correspondiente Certificado

que acredite que cumple con todas las pruebas indicadas en la norma UNE-EN

_____________________________________________________________________________________________
 61036 (IEC 1036). Este Certificado debe ser presentado a más tardar antes de
su ingreso de los almacenes de obra.

El costo de efectuar tales pruebas estará incluido en el precio cotizado por el

postor.

7.2 De la Aferición Inicial del Equipo

Es la ejecución de un número determinado de operaciones al 100 % de los

medidores a ser suministrados, con la finalidad de determinar su correcto
funcionamiento para el uso al cual está destinado. La aferición deberá
efectuarse antes de la instalación del equipo. Con el fin de garantizar la
correspondencia con los patrones del Perú, la aferición deberá ser realizada
por empresas cuyos equipos deben ser TRAZABLES a los patrones nacionales
del país en que se realicen, la que estará debidamente documentada.

Los ensayos a ser considerados en la aferición serán todos los indicados en la

Norma UNE-EN 61358

Junto a cada equipo deberá adjuntarse un certificado técnico en el que se

identificará la serie del medidor de energía, los resultados de cada prueba, la
conformidad de la aferición y las características de los equipos empleados.
Cada medidor aferido contendrá todos los precintos de seguridad instalados,
los que serán retirados solamente para la inspección de aceptación del lote de
medidores, para su posterior instalación del fabricante. Cada medidor
contendrá como repuesto dos precintos de seguridad.

El costo de efectuar tales pruebas estará incluido en el precio cotizado por el

postor.

7.3 Inspección de Aceptación de Medidores de Energía

Deberán efectuarse todas las pruebas indicadas en la Norma UNE-EN 61358 y

el costo de efectuar estas pruebas estará incluido en el precio cotizado por el
postor. También deberá incluirse los costos de la inspección por parte de la
Supervisión, tales como alojamiento, viáticos y desplazamiento del inspector.

8. EMBALAJE

Los medidores de energía serán cuidadosamente embalados en cajas de

madera, provistas de paletas (pallets) de madera y aseguradas mediante
correas de bandas no metálicas resistentes a fin de permitir su desplazamiento
con un montacargas estándar. Las caras internas de las cajas de embalaje
deberán ser cubierta con papel impermeable para servicio pesado a fin de
garantizar un almacenamiento prolongado a intemperie y en ambiente salino.

Cada caja de accesorios deberá ser identificada (en idioma español o Inglés)
con la siguiente información:
- Nombre del Propietario
- Nombre del Fabricante
- Tipo y características principales del medidor de energía
- Cantidad de medidores de energía
- Masa neta en kg
- Masa total en kg

_____________________________________________________________________________________________
 Las marcas serán resistentes a la intemperie y a las condiciones de
almacenaje.

9. ALMACENAJE Y RECEPCIÓN DE SUMINISTROS

El Postor deberá considerar que los suministros serán almacenados sobre un

terreno compactado, a la intemperie, en ambiente medianamente salino y
húmedo.

Previamente a la salida de las instalaciones del fabricante, el Proveedor deberá

remitir los planos de embalaje y almacenaje de los suministros para revisión y
aprobación del Propietario; los planos deberán precisar las dimensiones del
embalaje, la superficie mínima requerida para almacenaje, el máximo número
de paletas a ser apiladas una sobre otra y, de ser el caso, las cantidad y
características principales de los contenedores en los que serán transportados
y la lista de empaque. Adicionalmente deberá remitir todos los certificados y
reportes de prueba solicitados.

La recepción de los suministros se efectuará con la participación de un

representante del Proveedor, quién dispondrá del personal y los equipos
necesarios para la descarga, inspección física y verificación de la cantidad de
elementos a ser recepcionados. El costo de estas actividades estará incluido
en el precio cotizado por el Postor.

10. INSPECCIÓN Y PRUEBAS EN FÁBRICA

La inspección y pruebas en fábrica deberán ser efectuadas en presencia de un

representante del Propietario o una Entidad debidamente acreditada que será
propuesta por el Proveedor para la aprobación del Propietario. Los

Costos que demanden la inspección y pruebas deberán incluirse en el precio

cotizado por el Postor.

11. INFORMACIÓN TÉCNICA REQUERIDA

Información Técnica para todos los Postores

Las ofertas técnicas de los postores deberán contener la siguiente

documentación técnica:
- Tabla de Datos Técnicos Garantizados debidamente llenada, firmada y
sellada.
- Catálogos del fabricante precisando los códigos de los suministros, sus
dimensiones, masa, etc.

Información Técnica adicional para el Postor Ganador

Complementariamente, el postor ganador deberá presentar la siguiente

documentación técnica:
- Un ejemplar de las normas indicadas en el numeral 2.
- Reportes de Pruebas Tipo Certificados por una entidad independiente.
- Planos de diseño para aprobación del propietario.

_____________________________________________________________________________________________
 - Recomendaciones y experiencias para el transporte, montaje,
mantenimiento y el buen funcionamiento de los suministros.

El costo de la documentación técnica solicitada estará incluido en el precio

cotizado para los suministros y su ausencia será causal de descalificación.

TABLA DE DATOS TÉCNICOS DE MEDIDOR ELECTRÓNICO MONOFÁSICO

DE ENERGÍA ACTIVA.
TABLA DE DATOS TECNICOS
MEDIDOR ELECTRONICO

ITEM DESCRIPCION UNIDAD REQUERIDO
1 Pais de Procedencia
2 Fabricante
  Marca
3 Modelo   DDSY23III
4 Norma adoptada   IEC 1036
5 Interface de comunicación prepago   Tarjeta magnética
Energía Activa, siempre
6 Tipo de Medición   positiva
7 Tipo de Conexión   Directa
8 Tipo de Diseño   Electrónico
9 Clase de Precisión   1.0
CARACTERISTICAS ELECTRICAS y
  MECANICAS
10 Voltaje nominal V 220 V +20% - 15%
11 Intensidad Nominal A 10
12 Sobrecarga mínima admisible sin variar
  Su clase de precisión % In 40A (400 )
13 Frecuencia nominal Hz 60
(impulsos
14 Constante del medidor (impulsos / kwh) / kwh) 800/1000/1600/3200
15 Consumo propio del circuito de corriente VA < 0.5
16 Consumo propio del circuito de tensión W/ VA < 0.8 / 10
17 Corriente de arranque % In < 4
18 Capacidad dieléctrica KV/ 1 min kV 4
19 Corriente de Cto. Cto. KA/seg >1.8/0.5
20 Registrador (mínimo: 5 enteros, 1 decimal)   Display LCD
21 Temperatura de Operación display °C -20+60
22 Protección ambiental   IP54
23 Dispositivo de corte del servicio   Bipolar
Cantidad de operaciones garantizadas de
24 dispositivo de corte   5000 o mas
  PRECISIÓN
25 Rango de precisión desde 10% In de la
  sobrecarga admisible Fp=1 a la tensión
  Nominal % +/- 1.0
26 Para el 5% In y Fp = 1 de la tensión
  Nominal % +/- 1.5
27 Desde 20% In hasta la sobrecarga
  admisible
  Fp=0.5 atrazado y fp 0.8 adelantado a
  Tensión Nominal % +/- 1.5
28 Para el 10% In. Fp = 0.5 atrazado fp 0.8

_____________________________________________________________________________________________
   Adelantado a la tensión nominal. % +/- 1.5
29 Resistencia a la tensión de impulso, 6KV us 1.2/50
30 Inmunidad de campo electromagnético V/m 10 (IEC 1000-4-3)
31 Peso del medidor
32 Dimensiones
33 Este Producto debe incluir un sofware de
  administración del sistema   STAR 9000
compatible con windows 2000 o superior y
windows XP (versiones en Inglés o
español)y un kit de tarjetas de funciones.que
  cumplirá con las siguientes caracteristicas:
Configuración del Sistema Prepago de
33.1 Venta de Energía
  adecuada para regimen tarifario vigente.   SI
Capacidad de Configuración y
33.2 Programación de base de
  Datos del Cliente   SI
Capacidad de Registro de Ventas de
33.3 Energía como:
- Registro de compensación descuentos y
  aportes   SI
  - Monto total facturado y pagado   SI
- Monto de cada una de las cargas
  facturadas   SI
Opciones de Actualización de Potencia
33.4 Demandada.   SI
Generación de archivos expotables de tipo
33.5 texto o
  extensión *.dbf, *.cvs, *.xls   SI
33.6 Capacidad de Generar Reportes   SI
33.7 Mantenimiento a la base de datos
Incluir 01 dispensador o equipo de recarga
34 de
  tarjetas
  (Un equipos por cada 300 medidores)   SI
Incluye Tarjeta Magnética de Activación de
35 medidor en KWh
  con las siguientes carácterísticas:   SI
Cantidad de recargas garantizadas de
35.1 tarjetas   5000 o mas
Protección: Relación biunivoca medidor -
35.2 tarjeta   SI
Incluir 10 tarjetas adicionales por cada 200
36 medidores   SI
37 Catalogos   SI


5.0 ESPECIFICACION TECNICA DE CAJA METALICA PORTAMEDIDOR TIPO “G”

PARA MEDIDOR.

1.0 ALCANCE
El presente documento establece las especificaciones técnicas mínimas que deben
cumplir las cajas portamedidor y accesorios respectivos, en cuanto a diseño,

_____________________________________________________________________________________________
 materia prima, fabricación, pruebas, transporte para ser utilizados en las
conexiones domiciliarias con suministro monofásico.

2.0 NORMAS A CUMPLIR

El suministro cumplirá con la última versión de la norma:

ASTM A366/A366M STANDARD SPECIFICATION FOR COMMERCIAL STEEL

(CS) SHEET, CARBON, (0.15 MAXIMUM PERCENT)
COLD-ROLLED MUESTREO
NTP ISO 2859 – 1 Procedimientos de Muestreo para Inspección por
Atributos.

3.0 CONDICIONES TÉCNICAS

3.1 Condiciones ambientales de servicio

Las cajas portamedidor se instalarán en los sistemas eléctricos de las

Empresas de Distribución Eléctrica, cuyas características ambientales son las
siguientes:

- Temperatura ambiente : 20ºC a 25ºC

- Humedad relativa : 60% a 80%
- Contaminación ambiental : moderada
- Altura máxima : 100 m. s. n. m.

Condiciones de operación del sistema

Las características técnicas del sistema, son las siguientes:

- Tensión nominal del sistema : 220 V
- Frecuencia de servicio : 60 Hz.

4.0 CONDICIONES TÉCNICAS PARA LA ENTREGA

4.1 Embalaje

El fabricante preverá las condiciones óptimas de manipuleo y transporte de las

cajas portamedidor, a fin de evitar los deterioros durante su traslado desde la
fábrica hasta los almacenes de Las Empresas de Distribución.

Cuando los recipientes de embalajes sean de madera, estos serán sólidamente

construidos. Cada caja o recipiente deberá incluir necesariamente en un sobre
impermeabilizado la siguiente información: lista de embarque indicando su
contenido, número de licitación, orden de compra, pesos netos y brutos,
dimensiones de cajones y cantidad de cajas portamedidor por cajón.
Todas las piezas de cada caja o recipiente quedarán claramente marcadas
para su identificación indicando en bajo relieve el número de catálogo, tipo,
rango de aplicación principal y derivado.
Cada caja o recipiente deberá llevar impresa la leyenda que identifica al
propietario, destino, vía de transporte, dimensiones y pesos, así como la forma
correcta de transportarlo y almacenarlo

4.2 Garantía de calidad Técnica

_____________________________________________________________________________________________
 La garantía, entendida como la obligatoriedad de reposición de algún
suministro por fallas atribuibles al proveedor, será de 2 (dos) años como
mínimo, contados a partir de la fecha de entrega en almacenes.

Para cada lote entregado, el fabricante deberá presentar un certificado de

garantía el cual garantice que las cajas portamedidor que conforman dicho lote,
cumplen con todas las características técnicas ofertadas para el presente
suministro. La garantía cubrirá todos los aspectos técnicos del suministro. En
tales casos, el proveedor efectuará el cambio de los mismos observados a la
brevedad.

4.3 Información técnica requerida

Se deberá adjuntar obligatoriamente la información técnica siguiente:

- Hoja de características técnicas llenadas completamente.

- Catálogos originales de información actualizados a la fecha, diseño,
características técnicas.
- Reporte de protocolos de pruebas de la pintura (adherencia, dureza,
impacto y resistencia a la corrosión)
- Prototipo para evaluación antes de su fabricación en serie (propuesta).
- Carta de compromiso de supervisión de pintado expedida por la fábrica de
pinturas.
- La información técnica podrá ser en idioma español o inglés.

5.0 Marcado
Las cajas portamedidor deberán tener marcado en alto relieve la siguiente
información:
- Razón social de la empresa.
- Año de fabricación.
- Marca del fabricante.

TABLA DE DATOS TÉCNICOS DE CAJAS PORTAMEDIDOR TIPO “G”, PARA

MEDIDOR.

TABLA DE DATOS TECNICOS

CAJA PORTAMEDIDOR MONOFASICO
110.304

ITEM DESCRIPCION UNIDAD REQUERIDO

1 Fabricante
2 Procedencia
3 Modelo   VER LAMINA Nº 022

Plancha de Fierro Laminado en
4 Material   Frio (LAF)
5 Norma técnica   ASTM A366
6 Dimensiones
  - Ancho mm 183
  - Altura mm 400
  - Profundidad mm 100
  - Espesor Caja (Plancha) mm 0.9
  - Espesor Tapa (Plancha) mm 2.00

_____________________________________________________________________________________________

7 Preparación de la superficie   arenado comercial

8 Pintura anticorrosivo epoxico
  Número de capas   1
  Espesor por capa um 40

9 Esmalte epoxico
  Número de capas   2
  Espesor por capa um 65

10 Base poliuretano
  Número de capas   2
  Espesor por capa um 25

11 color gris   RAL 7032

Union de partes mecánicas por
12 soldadura   Si

13 Tipos de corte
  Cortes, agujeros y dobleces   Por estampado
  Agujeros laterales, salidas de cables   2
Agujeros en parte superior derecha
  y later. mm 30
14 Tipo de cerradura   perno 1/4" exag. Forza
15 Protección de parte visora   Plancha de vidrio doble
16 Agujeros laterales y superiores   Precortado
Pernos y bisagras de acero
18 inoxidable   Si
19 Suministro de riel de 35 mm   Según DIN 50022
Accesorio para maniobrar desde el
20 exterior
  el interruptor termomágnetico   Si
21 Datos de rotulado en bajo relieve   Razón social de la empresa,

22 Tablero de madera
  Tipo de madera   Ishpingo, mohena o similar
  Espesor mm 10
  Tratamiento   Doble base barniz transpar.


6.0 ESPECIFICACION TECNICA DE TABLERO GENERAL.

6.0 ALCANCE
El presente documento establece las especificaciones técnicas mínimas que deben
cumplir el tablero metálico y accesorios respectivos, en cuanto a diseño, materia
prima, fabricación, pruebas, transporte para ser utilizados en las conexiones
domiciliarias con suministro monofásico.

7.0 NORMAS A CUMPLIR

_____________________________________________________________________________________________
 El suministro cumplirá con la última versión de la norma:

ASTM A366/A366M STANDARD SPECIFICATION FOR COMMERCIAL STEEL

(CS) SHEET, CARBON, (0.15 MAXIMUM PERCENT)
COLD-ROLLED

MUESTREO
NTP ISO 2859 – 1 Procedimientos de Muestreo para Inspección por
Atributos.

8.0 CONDICIONES TÉCNICAS

8.1 Condiciones ambientales de servicio

Las cajas portamedidor se instalarán en los sistemas eléctricos de las

Empresas de Distribución Eléctrica, cuyas características ambientales son las
siguientes:

- Temperatura ambiente : 20ºC a 25ºC

- Humedad relativa : 60% a 80%
- Contaminación ambiental : moderada
- Altura máxima : 100 m. s. n. m.

Condiciones de operación del sistema

Las características técnicas del sistema, son las siguientes:

- Tensión nominal del sistema : 220 V
- Frecuencia de servicio : 60 Hz.

9.0 CONDICIONES TÉCNICAS PARA LA ENTREGA

9.1 Embalaje

El fabricante preverá las condiciones óptimas de manipuleo y transporte de las

cajas portamedidor, a fin de evitar los deterioros durante su traslado desde la
fábrica hasta los almacenes de Las Empresas de Distribución.

Cuando los recipientes de embalajes sean de madera, estos serán sólidamente

construidos. Cada caja o recipiente deberá incluir

Necesariamente en un sobre impermeabilizado la siguiente información: lista

de embarque indicando su contenido, número de licitación, orden de compra,
pesos netos y brutos, dimensiones de cajones y cantidad de cajas
portamedidor por cajón.
Todas las piezas de cada caja o recipiente quedarán claramente marcadas
para su identificación indicando en bajo relieve el número de catálogo, tipo,
rango de aplicación principal y derivado.
Cada caja o recipiente deberá llevar impresa la leyenda que identifica al
propietario, destino, vía de transporte, dimensiones y pesos, así como la forma
correcta de transportarlo y almacenarlo

9.2 Garantía de calidad Técnica

_____________________________________________________________________________________________
 La garantía, entendida como la obligatoriedad de reposición de algún
suministro por fallas atribuibles al proveedor, será de 2 (dos) años como
mínimo, contados a partir de la fecha de entrega en almacenes.

Para cada lote entregado, el fabricante deberá presentar un certificado de

garantía el cual garantice que las cajas portamedidor que conforman dicho lote,
cumplen con todas las características técnicas ofertadas para el presente
suministro. La garantía cubrirá todos los aspectos técnicos del suministro. En
tales casos, el proveedor efectuará el cambio de los mismos observados a la
brevedad.

9.3 Información técnica requerida

Se deberá adjuntar obligatoriamente la información técnica siguiente:

- Hoja de características técnicas llenadas completamente.

- Catálogos originales de información actualizados a la fecha, diseño,
características técnicas.
- Reporte de protocolos de pruebas de la pintura (adherencia, dureza,
impacto y resistencia a la corrosión)
- Prototipo para evaluación antes de su fabricación en serie (propuesta).
- Carta de compromiso de supervisión de pintado expedida por la fábrica de
pinturas.
- La información técnica podrá ser en idioma español o inglés.

10.0 Marcado
Las cajas portamedidor deberán tener marcado en alto relieve la siguiente
información:
- Razón social de la empresa.
- Año de fabricación.
- Marca del fabricante.

TABLA DE DATOS TÉCNICOS DE TABLERO GENERAL.

TABLA DE DATOS TECNICOS


ITE UNIDA
M DESCRIPCION D REQUERIDO

1 Fabricante
2 Procedencia
3 Modelo


_____________________________________________________________________________________________
 Plancha de Fierro Laminado
4 Material   en Frio (LAF)
5 Norma técnica   ASTM A366
6 Dimensiones
  - Ancho mm 245
  - Altura mm 520
  - Profundidad mm 200
  - Espesor Caja (Plancha) mm 0.9
  - Espesor Tapa (Plancha) mm 2.00

7 Preparación de la superficie   arenado comercial

8 Pintura anticorrosivo epoxico
  Número de capas   1
  Espesor por capa um 40

9 Esmalte epoxico
  Número de capas   2
  Espesor por capa um 65

10 Base poliuretano
  Número de capas   2
  Espesor por capa um 25

11 color gris   RAL 7032

Union de partes mecánicas por
12 soldadura   Si
13 Tipos de corte
  Cortes, agujeros y dobleces   Por estampado
Agujeros laterales, salidas de
  cables   2
Agujeros en parte superior derecha
  y later. mm 30
14 Tipo de cerradura   perno 1/4" exag. Forza
15 Protección de parte visora   Plancha de vidrio doble
16 Agujeros laterales y superiores   Precortado
Pernos y bisagras de acero
18 inoxidable   Si
19 Suministro de riel de 35 mm   Según DIN 50022
Accesorio para maniobrar desde el
20 exterior
  el interruptor termomágnetico   Si
21 Datos de rotulado en bajo relieve   Razón social de la empresa,
22 Tablero de madera
  Tipo de madera   Ishpingo, mohena o similar
  Espesor mm 10
  Tratamiento   Doble base barniz transpar.


7.0 ESPECIFICACION TECNICA DE CABLES DE ENERGIA NYY.

Se utilizarán para el conexionado en B. T., entre red aérea secundaria existente

y el interruptor termomagnético general del medidor. También será utilizado
para el conexionado desde el tablero general hasta las cajas de paso a los

_____________________________________________________________________________________________
 postes. Los de energía deberán cumplir con las prescripciones de las normas
ASTM B-3 y B-8 y tendrán las siguientes Características Técnicas:
 Aplicación S.E. : 1Ø con 01 Fases + Neutro corrido y
aterrado; de Baja Tensión (220 V)
 Tipo : NYY - 1kV
 Configuración : 1Fases + Neutro
 Configuración cables : Duplex + Unipolar
 Colores : R–B + N
 Sección (mm²) : 1-1x10 1x10
 Tensión (kV) : 0,6/1 0,6/1
 Forma de cond. : re re
 Temple de conductor : Recocido Recocido
 Nº hilos/cond. : 1 1
 °C operación : 80 80
 Corriente - Ducto (A) : 75 77
 Instalación : Ducto Ducto
 Espesor aislam. (mm) : 1,0 1,0
 Espesor cubierta (mm) : 1,4 1,4
 Diámetro exterior (mm): 17,5 8,5
 Resistencia 20º (/Km) : 1,83 1,83
 Peso (Kg/Km) : 307 150

Pruebas
El suministro de los conductores y cables de energía incluirá el compromiso del
proveedor para presentar al propietario tres (03) copias certificadas de los
documentos que demuestren que todas las pruebas señaladas en las Normas
Técnicas vigentes y pertinentes han sido realizadas y que los resultados
obtenidos están de acuerdo con la presente especificación y la oferta del
postor.
El costo de efectuar tales pruebas estará incluido en el precio cotizado por el
proveedor y/o postor.

Garantía de Calidad Técnica

La garantía de calidad técnica (entendida como la obligatoriedad de reposición
del material por fallas atribuibles al diseño o al proceso de fabricación), será por
un periodo 2 años, contados a partir de la fecha de la recepción en los
almacenes.

8.0 ESPECIFICACION TECNICA DE CONCRETO.

1.0 MURETE DE CONCRETO

El tablero general se instalará en murete de concreto que se construirá según
el plano. Igualmente en este muro se instalara la caja portamedidor tipo “G”.

2.0 CONCRETO EN MURO

_____________________________________________________________________________________________
 2.1 CONCRETO 1:10 + 30% PARA CIMIENTOS CORRIDOS

A. DESCRIPCIÓN.

Después de excavadas las zanjas se procederá al vaciado del concreto

ciclópeo: 1:10 (Cemento - Hormigón), con 30 % de piedra grande máximo 6”. El
batido de los materiales se hará utilizando mezcladora mecánica, debiendo
efectuarse estas operaciones por lo mínimo durante 1 minuto por carga.

Únicamente se procederá al vaciado cuando se haya verificado la exactitud de

la excavación, como producto de un correcto replanteo.

Se humedecerá las zanjas antes de llenar los cimientos y no se colocará las

piedras sin antes haber depositado una capa de concreto de por lo menos 10
cm. de espesor. Las piedras deberán quedar completamente rodeadas por la
mezcla sin que haya contacto entre sus extremos.

El concreto a utilizarse debe ser dosificado de forma tal que alcance a los 28
días de fraguado una resistencia a la compresión de 100 kg/cm2 probado en
especímenes normales de 6” de diámetro x 12” de alto y deberá cumplir con las
normas ASTM C 172.

B. FORMA DE MEDICIÓN.

El trabajo ejecutado se medirá por metro cúbico (m3), aprobado por el

Ingeniero Supervisor, de acuerdo a lo especificado.

C. BASE DE PAGO.

El pago se hará por metro cúbico (m3) de concreto de cimientos corridos

mezcla 1:10 cemento – hormigón 30% piedra. Este pago incluirá el equipo,
herramientas, mano de obra, leyes sociales, impuestos y todo otro insumo o
suministro que se requiera para la ejecución del trabajo.

2.2 CONCRETO SOBRECIMIENTOS f'c=175 kg/cm2 (HORMIGON)

A. DESCRIPCIÓN.

Es la estructura colocada después del cimiento corrido, la cual dará

consistencia y protección a los parantes que sostendrá o se tejerán las
mallas de protección.

B. FORMA DE MEDICIÓN.

El trabajo ejecutado se medirá por metro cubico (m3), aprobado por el

Ingeniero Supervisor, de acuerdo a lo especificado.

C. BASE DE PAGO.

El pago se hará por metro cubico (m3) de concreto en sobrecimiento

f’c=140kg/cm2 Este pago incluirá el equipo, herramientas, mano de obra,
leyes sociales, impuestos y todo otro insumo o suministro que se requiera
para la ejecución del trabajo.

_____________________________________________________________________________________________
 2.3 ENCOFRADO Y DESENCOFRADO PARA SOBRECIMIENTO

A. DESCRIPCIÓN

Comprende el encofrado y desencofrado de los sobrecimientos. La madera

a usar en estos encofrados será de madera tornillo, madera sana con muy
buena resistencia para soportar la presión del concreto.
Los encofrados, no podrán ser retirados antes de la fragua del concreto o en
su defecto antes de 24 horas para los laterales de las vigas y 21 días para
los fondos.

B. MÉTODO DE MEDIDA

Será medido por metro cuadrado (m2).

C. FORMA DE PAGO

El pago se hará por metro cuadrado (m2), de encofrado y desencofrado.

Este pago incluirá el equipo, herramientas, mano de obra, leyes sociales,
Impuestos y todo otro insumo o suministro que se requiera para la
Ejecución del trabajo.

9.0 ESPECIFICACION TECNICA DE INTERRUPTOR TERMOMAGNETICO

1 OBJETIVO

El presente documento establece las especificaciones técnicas mínimas que

deben cumplir los interruptores termomagnéticos, en cuanto a diseño, materia
prima, fabricación, que se utilizara en Redes secundarias

2 NORMAS A CUMPLIR

El suministro cumplirá con la última versión de las siguientes normas:

IEC 60898 : Interruptores automáticos para

Instalaciones Domésticas y análogas
para la protección contra sobre
intensidades
DIN 50022 : Low voltage switchgear and
controlgear for industrial use;
Mounting rails; Top hat rails 35 mm
wide for snap-on mounting of
equipment.
IEC 60529 : Degrees of protection provided by
enclosures (IP Code)
IEC 60721-2-1 : Classification of environmental
conditions - Part 2-1:
Environmental conditions appearing in
nature Temperature and humidity

3. CONDICIONES TÉCNICAS

3.1 Condiciones ambientales de servicio

_____________________________________________________________________________________________
 Los interruptores termomagnéticos se instalarán en los sistemas eléctricos de las
Empresas de Distribución Eléctrica, cuyas características ambientales son las
siguientes:

- Temperatura ambiente : 20ºC a 25ºC

- Humedad relativa : 60% a 80%
- Contaminación ambiental : moderada
- Altura máxima : 100 m. s. n. m.

3.2 Condiciones de operación del sistema

Las características técnicas del sistema, son las siguientes:

- Tensión nominal del sistema : 220 V trifásico
- Frecuencia de servicio : 60 Hz.

4. CAPACIDAD DEL INTERRUPTOR TERMOMAGNETICO DE ACUERDO A LA

CARGA

Este dispositivo se instalara en la parte inferior del tablero el interruptor termo

magnético de 40 A, 6KA.

Tensión de
operación : 220 V
Corriente 40 A
Nominal :

VALOR
ÍTEM CARACTERÍSTICAS UNIDAD REQUERIDO
INTERRUPTOR TERMOMAGNÉTICO
1 BIPOLAR
1.1 País de Procedencia. ----- -----
1.2 Fabricante. ----- -----
1.3 Modelo. ----- -----
1.4 Norma. ----- IEC 60898
1.5 N° de polos. ----- 2
1.6 Corriente nominal. A 40
1.7 Frecuencia. Hz 60
1.8 Tensión nominal. V 220
1.9 Tensión de aislamiento mínimo. V 500
Capacidad de ruptura según IEC 60898 a
1.1 tensión nominal kA 3.0, 4.5, 6, 10
1.11 Número de ciclos eléctricos mínimos A-C 10000
1.12 Número de ciclos mecánicos mínimos A-C 20000
1.13 Curva de disparo según IEC 60898. ----- “C”
1.14 Tropicalización según IEC 60721-2-1: ----- SI
1.15 Tabla de desenvolvimiento según la altura. ----- SI
1.16 Grado de protección según IEC 60529. IP 20
1.17 Montaje sobre riel según DIN 50022. mm 35

_____________________________________________________________________________________________
 1.18 Instalación interior (sobre riel). ----- SI
1.19 Bornes de conexión tipo túnel. ----- SI
1.2 Alimentación eléctrica en ambos sentidos. ----- SI
1.21 Elemento térmico para sobrecarga tipo fijo ----- SI
1.22 Mecanismo de desconexión
  (sin maneta externa):
  Operación Eléctrica simultánea ----- SI
  Operación Mecánica simultánea ----- SI
1.23 Marcado ----- ------
1.24 Dimensiones ----- -----

_____________________________________________________________________________________________
_____________________________________________________________________________________________
