CONFIGURACION PLANTA TELEFONICA

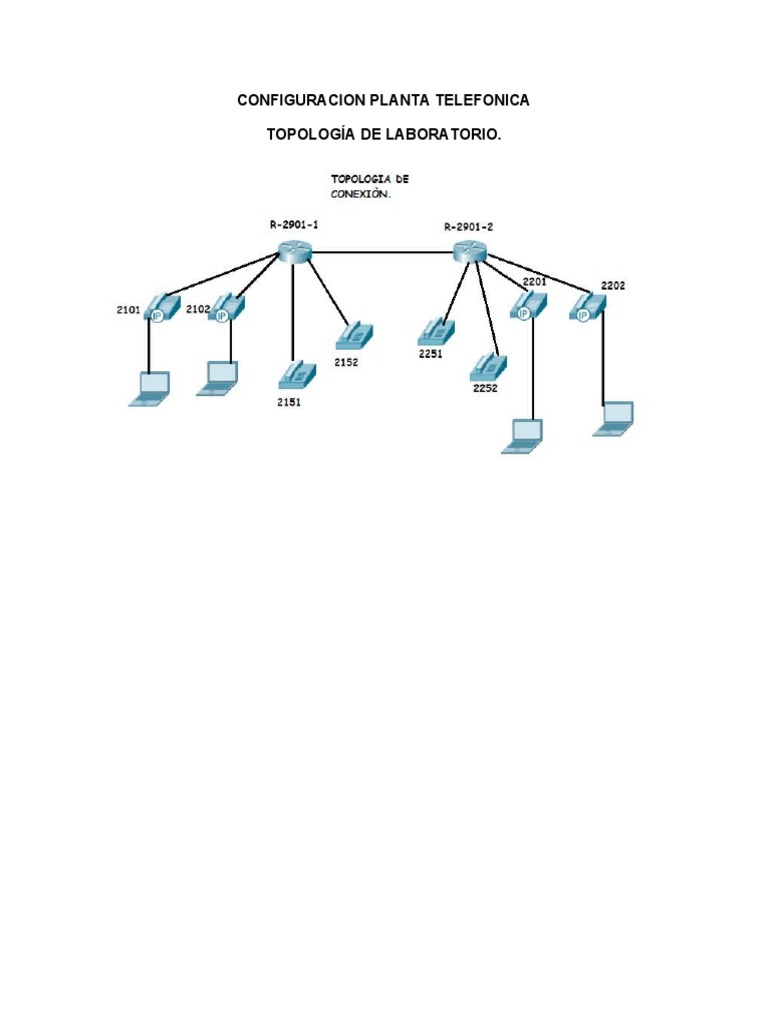

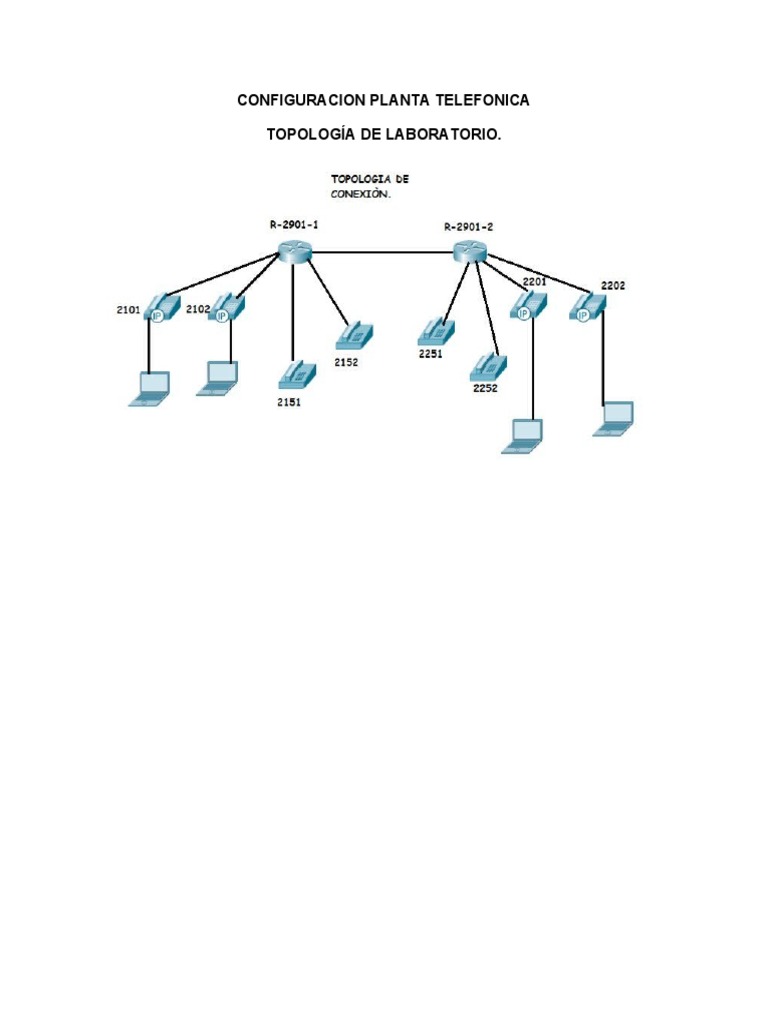

TOPOLOGÍA DE LABORATORIO.
 AYUDA PARA EL LABORATORIO.

Tabla de direccionamiento, hostnames e interfaces a utilizar para la topología

mostrada anteriormente.

DISPOSITIVO INTERFACE DIRECCION IP DESCRIPCION

VLAN 102 10.1.2.1/24 CME1 Data VLAN
VLAN 103 10.1.3.1/24 CME1 Voice VLAN
ISM 0/0 10.1.4.1/24 Modulo para el Unity
Express
R-2901-1 Gigaethernet 0/0 172.16.1.1/30 WAN Link entre CME’s
CME-1 Lookback 0 10.1.150.1/24 Utilizada como interfaz
Unity-1 origen
Conexión a Telefonos IP
Fastethernet VLAN Acceso 102
0/3/0- 1 VLAN Voz 103
FXO 0/1/0 Conexión a Linea PSTN
FXS 0/0/0– 1 Conexión a Telefonos
Analogos
CUE 10.1.4.2/24 IP del Cisco Unity Express
VLAN 202 10.2.2.1/24
VLAN 203 10.2.3.1/24
Gigaethernet 0/0 172.16.1.2/30
R-2901-2 Loopback 0 10.2.150.1/24
CME-2
Fastethernet Conexión a Telefonos IP
0/3/0- 1 VLAN Acceso 202
VLAN Voz 203
FXS 0/0/0- 1 Conexión a Telefonos
Analogos
 TELEFONÍA BÁSICA POTS – VOIP.

OBJETIVOS: GENERAL Y ESPECIFICOS.

GENERAL:

Configurar los servicios necesarios para soportar las características básicas de

telefonía IP y POTS.

ESPECIFICOS:

 Configurar los servicios necesarios en un router para soportar los teléfonos

análogos.
 Configurar planes de marcación, dial-peers análogos y VOIP.
 Configurar un puerto FXO para manejar las llamadas entre los teléfonos
análogos.
 Configurar el Cisco Unified Comumunications Manager Express para
soportar endpoints IP.
 Configurar SIP phones para ser reconocidos por el CUCME.
 Implementar características básicas de voz y llamadas.
 ESTRATEGIA DE TRABAJO.

Desarrollar las diferentes tareas que se mostraran a continuación, siguiendo los

pasos uno a uno para obtener una configuración exitosa.

TAREA 1: ARMAR LA TOPOLOGIA DE LABORATORIO.

Según el diagrama mostrado conecte los diferentes equipos utilizando cables UTP
directos RJ-45 para los routers y teléfonos IP y cables RJ-11 para los teléfonos
análogos.

TAREA 2: CONFIGURAR LOS ROUTERS.

En esta tarea usted configurara los routers Cisco 2901-1 y 2109-2.

Procedimiento:

1. Conéctese por consola a cada router Cisco 2901 y establezca conexión al

CLI del equipo.
2. Ingrese al modo privilegiado utilizando el comando ENABLE y luego
ingrese al modo de configuración global con el comando CONFIGURE
TERMINAL.
3. Configure el nombre de cada dispositivo utilizando el comando HOSTNAME
seguido del nombre mostrado en la topología para cada uno.
4. Deshabilite la resolución de nombres al DNS usando el comando NO IP
DOMAIN-LOOKUP.
5. Configure los passwords de enable y telnet, utilizando los siguientes
comandos:
R-2901-x(config)# enable ciscosena
R-2901-x(config)# line vty 0 4
R-2901-x(config-line)#password ciscosena
R-2901-x(config-line)#login
R-2901-x(config-line)# no exec-timeout
6. Configure las vlans de DATOS y VOZ para cada router utilizando los
comandos siguientes, donde X es el número del router 2901:
R-2901-x(config)# vlan X02
R-2901-x(config-vlan)# name DATOS
R-2901-x(config-vlan)#vlan X03
R-2901-x(config-vlan)#name VOZ

7. Configure las interfaces VLAN de DATOS y VOZ para cada router

utilizando los comandos siguientes, donde X es el número del router.

R-2901-x(config)#int vlan X02

R-2901-x(config-if)#ip add 10.X.2.1 255.255.255.0
R-2901-x(config-if)#no shut
R-2901-x(config)#int vlan X03
R-2901-x(config-if)#ip add 10.X.3.1 255.255.255.0
R-2901-x(config-if)#no shut
8. Cree la interface de loopback 0 en cada router con los siguientes
comandos, donde X es el número del router:
R-2901-x(config)#int loopback 0
R-2901-x(config-if)#ip add 10.X.150.1 255.255.255.0

9. Configure la interface Gigaethernet 0/0 que se usara para la comunicación

entre los 2 routers, con los siguientes comandos donde X es el numero del
router:
R-2901-x(config)#int gi 0/0
R-2901-x(config-if)#ip add 172.16.1.X 255.255.255.252
R-2901-x(config-if)#no shut

10. Configure la siguiente ruta estática en cada router para tener conectividad
hacia las VLANS del otro:

R-2901-1(config)#ip route 10.2.0.0 255.255.0.0 172.16.1.2

R-2901-2(config)#ip route 10.1.0.0 255.255.0.0 172.16.1.1
11. Configure los rangos de DHCP para cada VLAN en ambos routers, X es el
número del router:
R-2901-x(config)#ip dhcp excluded-address 10.X.2.1 10.X.2.9
R-2901-x(config)#ip dhcp excluded-address 10.X.3.1 10.X.3.9
R-2901-x(config)#ip dhcp pool DATOS
R-2901-x(dhcp-config)#network 10.X.2.0 255.255.255.0
R-2901-x(dhcp-config)#default-router 10.X.2.1
R-2901-x(config)#ip dhcp pool VOZ
R-2901-x(dhcp-config)#network 10.X.3.0 255.255.255.0
R-2901-x(dhcp-config)#default-router 10.X.3.1
R-2901-x(dhcp-config)#option 150 ip 10.X.150.1

12. Configure los puertos correspondientes a los teléfonos IP para que

pertenezcan a las VLANS correspondientes, donde X es el número del
router:
R-2901-x(config)#int range f0/3/0 -1
R-2901-x(config-if-range)#switchport
R-2901-x(config-if-range)#switchport mode access
R-2901-x(config-if-range)#switchport acces vlan X02
R-2901-x(config-if-range)# switchport voice vlan X03
R-2901-x(config-if-range)#spanning-tree porfast
R-2901-x(config-if-range)#no shut
R-2901-x(config-if-range)#end
13. Configure la hora, la fecha y la zona en cada router utilizando los siguientes
comandos (ajuste la hora y la fecha actual que tenga en el momento del
laboratorio:
R-2901-X#conf t
R-2901-X(config)#clock timezone COT -5
R-2901-X(config)#exit
R-2901-X#clock set 19:24:00 10 april 2015

14. Por ultimo guarde sus configuraciones con el comando WRITE.

TAREA 3: CONFIGURAR DIAL-PEER POTS

 En esta, usted configurara los teléfonos análogos conectados a los puertos
FXS de los routers cisco y creara un plan de marcación hacia los teléfonos
análogos.
Procedimiento:
1. Conecte cada teléfono análogo a los puertos FXS correspondientes,
descuelgue las bocinas y verifique que los teléfonos tenga tono de
marcado.
2. Ingrese al router 2901 utilizando las contraseñas configuradas
anteriormente.
3. Ingrese al modo configuración global del equipo y configure cada puerto
FXS correspondiente usando los siguientes comandos, X es el número del
router:
R-2901-X(config)#voice-port 0/0/0
R-2901-X(config-voiceport)#cptone CO
R-2901-X(config)#voice-port 0/0/1
R-2901-X(config-voice-port)#cptone CO

4. Configure los dial-peers para permitir la comunicación con los teléfonos

análogos utilizando los siguientes comandos, use como identificador del
dial-peer el número de la extensión asociadas y coloque el puerto al que
está conectado cada teléfono:
R-2901-X(config)#dial-peer voice 2X51 pots
R-2901-X(config-dial-peer)#destination pattern 2X51
R-2901-X(config-dial-peer)#port 0/0/0
R-2901-X(config)#dial-peer voice 2X52
R-2901-X(config-dial-peer)# destination-pattern 2X52
R-2901-X(config-dial-peer)#port 0/0/1

5. Finalice la configuración con el comando end y guarde la configuración

utilizando el comando copy run start.
6. Realice una marcación desde un teléfono análogo a otro en el mismo
router y valide que efectivamente timbre y se pueda mantener una
conversación. No continúe hasta que la llamada funcione adecuadamente
entre los teléfonos del mismo router.

TAREA 4: CONFIGURAR DIAL-PEER VOIP

configurar dial-peers VolP para crear un plan de marcación entre
los teléfonos análogos de cada router, de tal manera que se
pueda establecer comunicación utilizando el enlace IP entre ambos
routers.
Procedimiento:
1. Verifique la conectividad entre los 2 routers 2901, mediante
un ping desde cada equipo hacia la dirección de las interfaces
Gigaethernet O/O del otro router.

R-2901-1#ping 172.16.1.2

Type escape sequence to aborto

Sending 5, lOO-byte ICMP Echos to 172.16.1.2, timeout is 2 seconds:
!!! !!
Success rate is 100 percent (5/5), round-trip min/avg/max = 1/1/4
ms.

2. No continúe hasta que haya conectividad entre ambos routers, si es

necesario haga las validaciones y diagnóstico correspondiente.
3. Ingrese a cada router 2901 utilizando las contraseñas configuradas
anteriormente.
4. Ingrese al modo de configuración global del equipo y configure el
siguiente dial-peer para tener conectividad hacia los teléfonos análogos
del router vecino, Y es el número del router vecino y X es el número del
router actual:
R-2901-X(config)#dial-peer voice 3000 voip
R-2901-X( config-dial-peer)#destination-pattern 2Y..
R-2901-X(config-dial-peer)#session target ipv4:172.16.1.Y
R-2901-X(config-dial-peer)#codec g711ulaw
R-2901-X(config-dial-peer)#exit

5. Realice una llamada desdé un teléfono análogo en el router 1 a otro

en el router 2 y valide que efectivamente timbre y se pueda mantener
una conversación y la calidad de la misma. No continúe hasta que la
llamada funcione adecuadamente entre 105 teléfonos análogos de
diferente router.
6. Guarde sus configuraciones utilizando el comando cci-pyrun start en
ambos routers.

TAREA 5: CONFIGURAR EL CUCME PARA SOPORTAR ENDPOINTS.

Aquí se configurara en cada router el CUCME para soportar los teléfonos
IP utilizando el protocolo SIP.

PROCEDIMIENTO:
1. Asegúrese que los teléfonos IP están desconectados de los puertos
Ethernet correspondientes.

2. Desde el modo de configuración global, habilite la funcionalidad de SIP

y ajuste los parámetros de registro de los teléfonos, tales como el
máximo número de Directory Numbers, el máximo de Register Pools, la
dirección usada para SIP y las configuraciones de zona y hora. Utilice la
dirección IP de la loopback 0 en cada router y los siguientes
comandos:

R-2901-X(config)#voice register global

R-2901-X(config-register-global)#mode cme
R-2901-X(config-register-global)#source-address 10.x.150.1 port 5060
R-2901-X(config-register-global)#max-dn 50
R-2901-X(config-register-global)#max-pool 40
R-2901-X(config-register-global)#timezone 11
 3. Ahora se crea los profiles utilizando el comando créate profile y espere
que termine de generarlos.

4. Pruebe que se crearon los archivos TFTP correctamente, utilizando el

comando show voice register global.

5. Configure el servicio de CUCME en cada router 2901 para permitir

llamadas entre SIP y H.323y viceversa, para eso utilice los siguientes
comandos:

R-2901-X(config)# voice service voip

R-2901-X(config)#no ip address trusted authenticate
R-2901-X(config-voi-serv)#allow-connections h323 to h323
R-2901-X(config-voi-serv)#allow-connections h323 to sip
R-2901-X(config-voi-serv)#allow-connections sip to h323
R-2901-X(config-voi-serv)#allow-connections sip to sip

7. Habilite el servicio de SIP REGISTRAR en cada router 2901 para permitir

el registro de los teléfonos SIP, utilice los siguientes comandos:
R-2901-1(config)#Voiceservice voip
R-2901-1(conf-voi-serv)# sip
R-2901-1(conf-serv-sip)# registrar server
8. Configure los perfiles de cada teléfono en el router correspondiente,
utilice la MAC anotada anteriormente y la extensión del teléfono que
aparece en la Topología del Laboratorio, los comandos son los mostrados
a continuación y X es el número del router:
R-2901-X(config)#Voice-register dn 1
R-29_01-X(config-register-dn)#number 2X01
R-2901-X(config-register-dn)# name SIP-2X01
R-2901-X(config-register-d n)#!
R-2901-X(config-register-dn}#Voice-register pool 1
R-2901-X(config-register-pool}# id mac 7081.0S3D.F8S7(La del primer
teléfono)
R-2901-X(config-register-pool)# number 1 dn 1
R-2901-X(config-register-pool)# dtmf-relay slp-notífy
R-2901-X(config-register-pool)# username user2X01 password
user2X01
R-2901-X(config-register-pool)# codec g711ulaw

Ahora para el segundo teléfono:

R-2901-X(config)#voice-register dn 2
R-2901-X(config-register-dn}#number 2X02
R-2901-X(config-register-dn}# name SIP-2X02
R-2901-X(confip:-register-dn}#!
R-2901-X(config-register-dn)#Voice-register pool 2
R-2901-X(config-register-pool)# id mac 7081.053D.F8AS(Del Segundo
teléfono)
R-2901-X(config-register-pool)# number 1 dn 2
 R-2901-X(config-register-pool)# dtmf-relay sip-notify
R-2901-X(config-register-pool)# username u5er2X02 password
u5er2X02
R-2901-X(config-register-pool)# codec g711ulaw

9. Conecte el puerto marcado como SW en cada teléfono IP al puerto

correspondiente según la Topología en cada router, para el caso del
teléfono con PoE (SPAS04G), éstos encenderán automáticamente. Para
los teléfonos modelo SPA303-Gl utilice el adaptador para encenderlos.
10. Guarde sus configuraciones con el comando copy run start.
11. Una vez que el teléfono encienda deberá tomar dirección IP del rango de
VOZ configurada anteriormente por DHCP. Asegure esto utilizando el
comando show ip dhcp binding. vera la IP y la MAC del teléfono que la
tiene.
12. Conecte ahora el computador al puerto marcado como PC en el
teléfono y habilite el computador para tomar dirección IP
automáticamente. Así pues, el PC deberá tomar una dirección IP
del rango configurado para DATOS en el router por DHCP.
Valide desde él PC utilizando el comando ipconfig.
13. Ingrese desde el PC que acabo de conectar a la administración
del teléfono SIP correspondiente, utilizando el navegador WEB
del PC. Utilice el siguiente enlace: http://l0.X.3.A/admin/,donde X es
el número del router y A la IP asignada por DHCP al teléfono.
14. En la parte superior derecha ingrese a la opción
"advanced" para ver las configuraciones avanzadas y luego en
"EXT1" como muestra la figura siguiente.

15. Luego ubique las opciones de "Subscriber Information"

y configure los valores mostrados de acuerdo a lo realizado
para cada teléfono en los routers. Los demás parámetros
déjelos en su valor por defecto.

Display Name: Linea SIP - 2101

User ID:"Extensión del Teléfono"

Password:"Contraseña configurada para el teléfono en el pool de

SIP"

Use Auth ID: Yes

 Auth ID: "Usuario configurado para el teléfono en el pool de SIP"

16. Configure la información para el SIP Proxy en el teléfono en las

opciones de "Proxy and Registration" con los siguientes valores,
donde X es el número del router. Los demás valores déjelos
por defecto.

Proxy: 10.X.1S0.1

Register: Yes

"í
17. Habilite las Soft-Keys por-defecto del teléfono en la pestaña "SIP" y
configure la opción "SIP-B Enable" en "Yes", como muestra la figura
siguiente:

18. Aplique los cambios en el teléfono haciendo clic en la opción

"Submit AII Changes" y espere que se reinicie.
