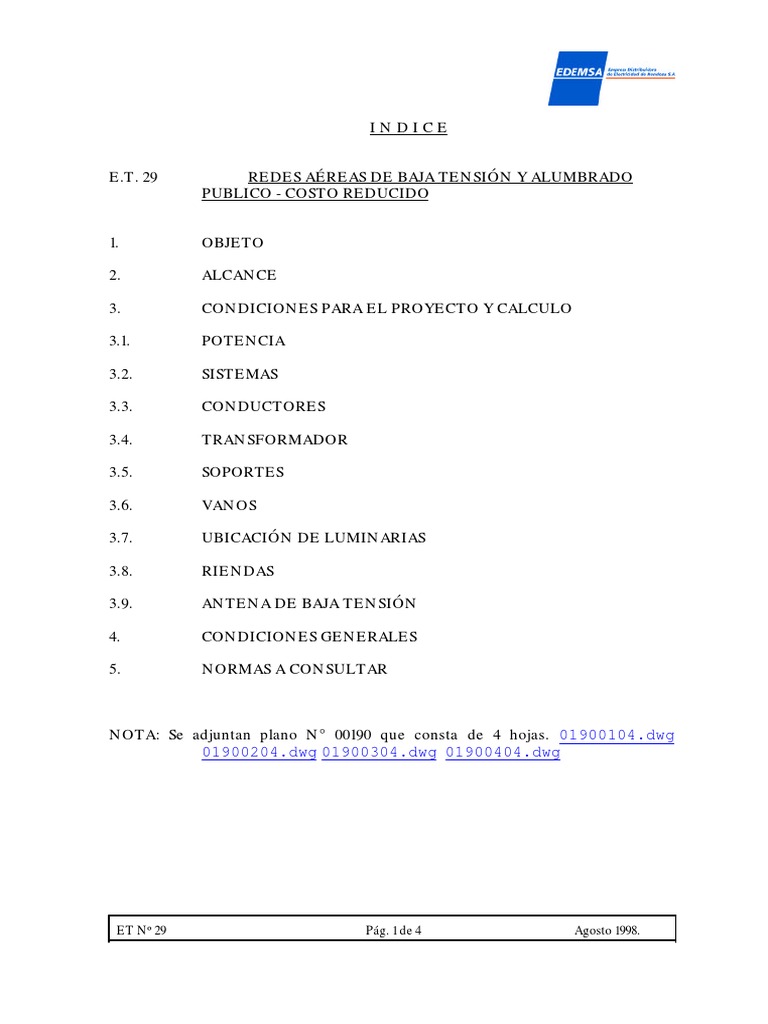

INDICE

E.T. 29 REDES AÉREAS DE BAJA TENSIÓN Y ALUMBRADO

PUBLICO - COSTO REDUCIDO

1. OBJETO

2. ALCANCE

3. CONDICIONES PARA EL PROYECTO Y CALCULO

3.1. POTENCIA

3.2. SISTEMAS

3.3. CONDUCTORES

3.4. TRANSFORMADOR

3.5. SOPORTES

3.6. VANOS

3.7. UBICACIÓN DE LUMINARIAS

3.8. RIENDAS

3.9. ANTENA DE BAJA TENSIÓN

4. CONDICIONES GENERALES

5. NORMAS A CONSULTAR

NOTA: Se adjuntan plano N° 00190 que consta de 4 hojas. 01900104.dwg

01900204.dwg 01900304.dwg 01900404.dwg

ET Nº 29 Pág. 1 de 4 Agosto 1998.

1. OBJETO

Establecer las condiciones generales a tener en cuenta para el proyecto,

cálculo y montaje de líneas aéreas de distribución de energía eléctrica de baja
tensión (220 V-380 V) y alumbrado público de costo reducido.

2. ALCANCE

Será de aplicación exclusiva en barrios o conglomerados urbanos de bajos

recursos económicos, construidos a través de diversos planes por Entes como
SIPROVIS, I.P.V., B.H.N., FO.NA.VI.

La presente E.T. también se hará extensiva a Cooperativas de escasos

recursos, debidamente comprobados ante EDEMSA.

3. CONDICIONES PARA EL PROYECTO Y CALCULO

3.1. Potencia

3.1.1. Para la determinación de la sección de los conductores a instalar, se le

asignará a cada vivienda una potencia de 800 W con simultaneidad 1 (uno),
verificándose que la caída de tensión en cada uno de los tramos de la línea no
supere el 5%. Se realizará la verificación al límite térmico cuando se
considere necesario.

3.1.2. Para el cálculo de la potencia necesaria del transformador, se tomará como

base una carga por vivienda de 400 W, incluido el alumbrado público,
debiéndose sumar otras cargas que eventualmente posea el barrio, entre
otros: bombeo, escuela y centro comercial.

3.2. Sistemas

Serán trifásicos.

3.3. Conductores

3.3.1. Se utilizarán conductores preensamblados cuya sección máxima será de 3 x

70 + 50 mm².

3.3.2. La sección mínima de los conductores en ambas salidas aéreas de las

subestaciones será:

CN 276: 70 mm ²

ET Nº 29 Pág. 2 de 4 Agosto 1998.

 CN 248: 50 mm²

3.4. Transformador

La potencia del transformador será la que surja del cálculo, tomándose la

normalizada igual al suministro calculado o a la inmediata superior, dejando
una reserva según lo indicado en la E.T. 100.

3.5. Soporte

Se utilizarán las columnas de acero MN 29, según plano Nº 0190.

3.6. Vanos

La longitud de los vanos oscilará entre 25 a 35 metros.

3.7. Ubicación de las luminarias

3.7.1. Se instalarán como máximo a 70 m utilizando columnas con brazos que serán
intercalados con soportes de acero recto MN 29-S indicados en plano Nº
0190.

3.7.2. Cuando se requiera incrementar la cantidad de luminarias originales, se

utilizará el brazo curvo MN 29-B, según plano Nº 0190, que insertará
telescópicamente en la columna recta MN 29-S.

3.8. Riendas

3.8.1. Se evitará el uso de soportes con riendas, reemplazándolos por las columnas
rectas dobles vinculadas MN 29-D según plano Nº 0190. En el caso de usar
rienda se admitirá el MN 100.

3.8.2. Estas columnas podrán ser utilizadas también en ángulos, rompetramos,

terminales o arranque perpendiculares de línea.

3.9. Antena de Baja Tensión

3.9.1. Será construida por un conjunto de cables preensamblados de 70 mm², uno

por cada salida lateral de la subestación, desde bornes de transformador a

ET Nº 29 Pág. 3 de 4 Agosto 1998.

 seccionadores y hasta una capacidad térmica por cada conjunto de hasta 160
amperes.

3.9.2. Cuando se supere la capacidad indicada anteriormente, se deberá instalar otro

cable preensamblado y juego de seccionadores.

3.10 Luminarias

Se utilizarán los siguientes tipos de luminarias:

3.10.1 Artefacto asimétrico con equipo auxiliar incorporado y lámpara a vapor de

sodio de alta presión, el que responderá en general a la E.T. 16.

3.10.2. Artefacto simétrico para lámpara a vapor de sodio alta presión, con equipo
auxiliar no incorporado tipo intemperie adosado a la columna a través de
soporte según E.T. 52.

3.10.3. No se aceptará el MN 22 con lámpara incandescente.

4. CONDICIONES GENERALES

En lo aquí no consignado se cumplirá con los requisitos explicitados en la ET

101.

5. NORMAS A CONSULTAR

EDEMSA TEMA

6 Columnas de acero con brazo.

16 Luminaria de distribución asimétrica.

52 Luminaria simétrica para suspensión.

101 Líneas aéreas preensambladas de baja tensión.

ET Nº 29 Pág. 4 de 4 Agosto 1998.
